АВАРИЙНЫЕ СВЕТИЛЬНИКИ - ЧЕМ ОТЛИЧАЮТСЯ, КАК ВЫБРАТЬ И ПРИМЕНИТЬ

Перед тем, как приступить к подбору светильников, необходимо определиться, какие задачи необходимо будет решить для обеспечения аварийного освещения на вашем объекте и какие требования будут предъявляться к аварийным светильникам.

АВАРИЙНЫЕ СВЕТИЛЬНИКИ ПО ТИПУ БАЗОВОГО РЕШЕНИЯ

Выбор базового решения, как правило, определяется требованиями проекта, условиями эксплуатации, зависит от текущей экономической целесообразности и стоимости владения аварийным освещением в будущем. В зависимости от базового решения светильники аварийного освещения подразделяются на:

      1. Автономные аварийные светильники с аккумуляторной батареей;
      2. Централизованные аварийные светильники AC/DC для подключения к внешней батареи;
      3. Необслуживаемые автономные светильники на суперконденсаторах.

Автономные аварийные светильники с аккумуляторной батареей

     - Наиболее простое и доступное решение.
     - Идеально подойдет для небольших и средних проектов.
     - Небольшие инвестиционные затраты на покупку оборудования.
     - Можно применять только в теплых отапливаемых помещениях. При низких температурах емкость аккумулятора резко снижается, светильник может не включиться или отработать в аварийном режиме значительно меньше времени (несколько минут), чем это требуется по нормам (1 или 3 часа).
     - Нельзя применять в помещениях с высокой температурой. Быстрый износ батареи.
     - Высокая стоимость владения. Требуется периодическая замена аккумуляторных батарей (раз в 3-4 года). Стоимость новых аккумуляторных батарей может достигать до 50% стоимости самого аварийного светильника. Замена аккумуляторных батарей связана с демонтажем, разбором аварийного светильники, что также влечет дополнительные эксплуатационные издержки.
     - Мониторинг исправности автономных светильников с ручным тестированием требует больших временных затрат на объектах с большим количеством аварийных светильников.

Централизованные аварийные светильники AC/DC

     - Низкая стоимость владения (низкие эксплуатационные издержки).
     - Идеально для любого масштаба, от небольших, до очень крупных проектов.
     - Аварийные светильники не требуют обслуживания в течении всего срока эксплуатации. Срок эксплуатации определяется сроком службы светодиодных источников света и составляет не менее 10 лет.
     - Срок службы необслуживаемых свинцово-кислотных аккумуляторных батарей средней и большой емкости составляет 10 лет и более, зависит от выбора марки (производителя) АКБ.
     - Аккумуляторные батареи размещаются в шкафу. Замена аккумуляторных батарей проста и не требует высоких затрат.
     - Аварийные светильники можно использовать в помещениях с низкими или высокими температурами. Ограничения эксплуатации определяются только характеристиками светильника и не зависят от требований к эксплуатации аккумуляторной батареи.
     - Можно использовать, как штатные специализированные светильники аварийного освещения, так и обычные светильники рабочего освещения, поддерживающие AC/DC режим электропитания.
     - Светильники рабочего освещения, подключенные к центральной батареи, можно включать/выключать через обычный выключатель (специальное решение с применением switch-контроллеров).
     - Можно использовать светильники рабочего освещения с DALI управлением для снижения мощности в режиме аварийного освещения. Это удобно для оптимизации емкости центральной батареи и снижения стоимости проекта.
     - Возможен адресный мониторинг исправности аварийных светильников, состояния аккумуляторных батарей.
     - Данные мониторинга можно передавать по открытым протоколам в системы диспетчеризации и автоматизации зданий.

Подробнее о централизованных решениях смотрите в разделах:

     - большие проекты ЦСАО

     - малые проекты ЦСАО

Необслуживаемые автономные аварийные светильники на суперконденсаторах

     - Вместо аккумуляторной батареи применяется инновационное решение на базе суперконденсаторов;
     - Низкая стоимость владения. Суперконденсатор не требует периодической замены;
     - Высокая скорость заряда/перезаряда суперконденсатора.
     - Можно использовать при низких температурах.
     - Хорошо подойдут для установки в труднодоступных местах (например, в помещениях с очень высокими потолками).
     - Высокая инвестиционная стоимость.
     - Поставляются только под заказ.

Подробнее о применении суперконденсаторов для светильников аварийного освещения смотрите раздел: Суперконденсаторы для аварийного освещения.

АВАРИЙНЫЕ СВЕТИЛЬНИКИ ПО НАЗНАЧЕНИЮ

Аварийное освещение должно обеспечивать минимальный уровень освещения в помещениях, необходимый для безопасной эвакуации людей из здания; для ориентации людей в темных пространствах и предотвращения паники; а также для завершений потенциально опасных технологических операций.

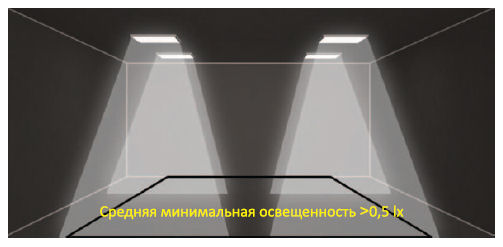

Аварийные светильники антипанического освещения

Данные светильники устанавливаются в больших помещениях с открытыми пространствами. Основная задача этих светильников - помочь людям сориентироваться в темноте, обеспечить безопасное движение к эвакуационным проходам и выходам. Аварийные светильники антипанического освещения должны создавать нормативный уровень освещенности не ниже 0,5 люкс на поверхности пола. Не допускаются резкие перепады освещенности – яркие и темные зоны. Темные зоны в помещениях могут вызывать тревогу и панику. Необходимо соблюдать равномерность освещения в помещениях на уровне Emax : Emin ≤ 40:1.

В качестве аварийных светильников антипанического освещения хорошо подойдут светильники с равномерным светораспределением. Аварийные светильники могут быть, как с оптикой, так и без оптики. Тип оптической системы может зависеть от высоты установки светильников. Для потолков с высокими пролетами, как правило используются аварийные светильники со специальной оптикой.

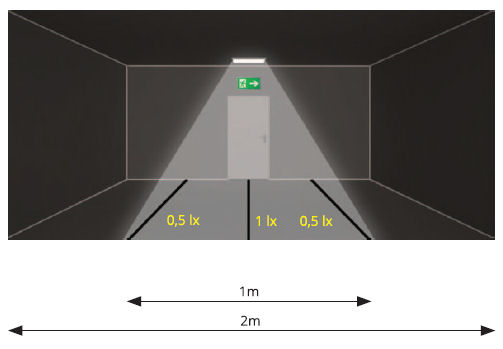

Аварийные светильники для освещения путей эвакуации и эвакуационных проходов

Данный тип светильников размещается вдоль путей эвакуации. Как правило, это коридоры или проходы на открытых пространствах. Аварийные светильники должны обеспечивать нормативный уровень освещенности не ниже 1,0 люкс на центральной полосе прохода шириной 1 метр и не менее 0,5 люкс на полосе шириной 0,5 метров, примыкающей с обеих сторон к полосе центрального прохода. Эвакуационные проходы с шириной более двух метров, можно рассматривать в виде нескольких двухметровых полос, либо применять к ним нормы для эвакуационного освещения открытых зон.

Для освещения коридоров и эвакуационных проходов могут применяться аварийные светильники, как с равномерным светораспределением, так и с направленным, за счет применения специальной оптики. Аварийные светильники с оптикой для коридоров имеют направленный световой поток, который позволяет создавать «световую дорожку». Применение светильников с таким типом оптики, позволяет увеличить дистанцию расстановки между светильниками, существенно сократить количество светового оборудования, снизить бюджет проекта.

Аварийные светильники для зон повышенной опасности

В определенных зонах или типах помещений необходимо предусматривать аварийное освещение безопасности. На производственных предприятиях аварийные светильники для освещения зон безопасности применяются в случае необходимости безопасного завершения определенных технологических процессов, с целью избежать травматизм, гибель людей или предотвратить опасную техногенную аварию. В торговых и развлекательных центрах аварийные светильники безопасности могут применяться в зонах входа и выхода с эскалаторов, траволаторов, на площадках перед лифтовыми кабинами. В спортивных помещениях, с травмоопасными видами спорта (гимнастика, плавание, прыжки в воду с высоты, велоспорт и пр.) используются аварийные светильники для зон повышенной опасности. Инженерные помещения, в которых расположены диспетчерские пункты, источники бесперебойного электроснабжения, щиты аварийного освещения, вводно-распределительные щиты и устройства, а также оборудование, подключаемое к системе аварийного электроснабжения – относятся к зонам повышенной опасности. В этих помещениях так же применяются светильники аварийного освещения безопасности.

В помещениях и зонах повышенной опасности применяются повышенные требования к уровню аварийного освещения. Для освещения зон повышенной опасности необходимо использовать аварийные светильники с большей мощностью и большим световым потоком.

АВАРИЙНЫЕ СВЕТИЛЬНИКИ ПО МЕСТУ УСТАНОВКИ И СПОСОБУ МОНТАЖА

Выбор способа установки аварийного светильника определяется условиями эксплуатации, характеристиками светораспределения, нормируемым уровнем и равномерностью освещения, экономической целесообразностью, а также требованиями к архитектуре и дизайну помещения.

Как правило, аварийные светильники устанавливаются на потолок. В этом случае достигается наилучшее светораспределение, уровни освещенности и равномерности освещения. В некоторых случаях светильники аварийного освещения лучше устанавливать на стены (например, на лестничных клетка, для достижения лучшего освещения ступеней на лестничных пролетах).

В помещениях с высокими потолками светильники аварийного освещения должны иметь большие мощности и высокие световые потоки. В этом случае, аварийные светильники могут устанавливаться на стены, если это обеспечивает нормируемый уровень освещенности в помещениях и на путях эвакуации.

Очень часто аварийные светильники используются, как светильники и, как эвакуационные указатели. В этом случае, светильники чаще всего устанавливаются на стены, над дверями эвакуационных выходов.

По способу монтажа аварийные светильники могут быть встраиваемыми, полувстраиваемыми, накладными или подвесными.

Светильники для встраиваемого монтажа полностью «утапливаются» в поверхность потолка или стены. Чаще всего такие светильники применяются для подвесных потолков из гипсокартона или типа «Армстронг».

Аварийные светильники для полувстраиваемого монтажа позволяют скрыть только часть корпуса в потолке или в стене. Светильники с таким типом монтажа создают иллюзию тонкого плоского светильника и хорошо подходят для создания дополнительных дизайнерских решений в помещениях.

Накладные светильники аварийного освещения используются для непосредственного крепления к поверхности потолка или стены. Для дополнительного крепления могут использоваться специальные кронштейны, которые позволяют устанавливать светильники под углом к стене. Например, установка флагом (перпендикулярно, торцом к стене) или под углом, для создания направленного светового потока от стены на поверхность пола.

Аварийные светильники на подвесах, как правило, используются в помещениях с высокими потолками. За сет применения подвесов можно снизить требования к мощности и световому потоку светильника, тем самым сократив стоимость проекта. Для аварийного освещения наиболее подходящим вариантом является жесткий подвес. Чаще всего такой повес представляет собой тонкую алюминиевую трубу внутри которой находится кабель электропитания. Крепление трубы к потолку и светильнику может осуществляться, например, через герметичные кабельные вводы и дополнительные кронштейны из металлических пластин.

Дополнительно к элементам монтажа аварийных светильников относятся специальные защитные сетки из крашенного металла. Применение металлических сеток позволяет создать дополнительную защиту светильника от механических повреждений (например, для светильников аварийного освещения в спортивных помещениях или в местах, где необходима антивандальная защита).

ПРАВИЛА РАЗМЕЩЕНИЯ АВАРИЙНЫХ СВЕТИЛЬНИКОВ

Правила размещения аварийных светильников регулируется нормативными правилами. Для освещения путей эвакуации, аварийные светильники устанавливаются: перед каждым выходом, предназначенным для эвакуации; в коридорах и проходах вдоль путей эвакуации; в зонах изменения уровня пола; на лестницах, таки образом, чтобы каждая ступень была освещена прямым светом, особенно верхняя и нижняя ступени; в зоне каждого изменения направления эвакуационного пути; на пересечении проходов и коридоров; перед каждым пунктом медицинской помощи; в зонах расположения противопожарного оборудования; в местах размещения плана эвакуации; снаружи здания вблизи каждого конечного выхода.

Перед каждым эвакуационным выходом	На лестницах, каждая ступень должна быть освещена прямым светом	В местах размещения первичных средств пожаротушения
В зоне каждого изменения направления пути	В местах изменения (перепада) уровня пола или покрытия	На пересечении проходов и коридоров
Снаружи перед каждым конечным выходом из здания	Перед каждым пунктом медицинской помощи	В коридорах и проходах по путям эвакуации

КАКИЕ СВЕТИЛЬНИКИ РЕКОМЕНДУЕТСЯ ПРИМЕНЯТЬ ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ ПО УСЛОВИЯМ ЭКСПЛУАТАЦИИ

Для аварийного освещения рекомендуется применять светильники, соответствующие определенным требованиям эксплуатации. Чаще всего к условиям эксплуатации аварийных светильников относятся следующие требования:

Требования к защите светильника от проникновения пыли и влаги. Определяются степенью защиты IP. Актуально для медицинских, производственных, складских и технических помещений, на автомобильных паркингах, объектах транспортной инфраструктуры.

Требования к чистоте и гигиене. Учитывается химическая стойкость аварийного светильника к воздействию детергентов, к моющим, дезинфицирующим средствам, а также возможность выполнять влажную уборку. Актуально в медицинских помещениях, на предприятиях по производству продуктов питания, для чистых помещений на производстве фармацевтических препаратов и микроэлектроники.

Требования к температуре эксплуатации аварийного светильника. Актуально для холодных неотапливаемых складов, объектов промышленной и транспортной инфраструктуры, для промышленных холодильников, для котельных, для различных производственных помещений с низкими или высокими температурами окружающей среды.

Требования к защите аварийных светильников от коррозии и воздействия агрессивных химических сред. Актуально для промышленных предприятий нефтехимической отрасли, для помещений по производству и переработки химического сырья и продуктов питания, тоннели и подземные сооружения, теплицы, предприятия животноводства и птицеводства.

Требования к защите аварийных светильников от ударных и механических нагрузок. Актуально для производственно-складских помещений, автомобильных паркингов, объектов транспортной инфраструктуры, в спортивных помещениях, на лестничных клетках многоквартирных домов, в местах, где необходима антивандальная защита.

Требования к электробезопасности. Актуально для помещений с высоким уровнем опасности поражения электрическим током, где необходимо применение низковольтных светильников аварийного освещения.

Требования к взрывозащите. Аварийные светильники должны соответствовать определенной маркировке взрывозащиты, которая определяется проектом. Актуально для нефтегазодобывающей и атомной промышленности, объектов химической и горнодобывающей отраслей, мукомольных предприятий и предприятий по производству кондитерских изделий, ликероводочных заводов, деревообрабатывающих и целлюлозно-бумажных комбинатов, для предприятий по производству цемента, для складских помещения по хранению ГСМ, ЛКМ, для покрасочных цехов и камер, на участках с высокими температурными процессами.

ВРЕМЯ РАБОТЫ СВЕТЛЬНИКОВ В РЕЖИМЕ АВАРИЙНОГО ОСВЕЩЕНИЯ

Одной из важнейших характеристик авариного светильника является его время автономной работы от аккумуляторной батареи. В соответствии с действующими нормами аварийные светильники должны отработать в аварийном режиме 1 час или 3 часа. Продолжительность работы аварийного освещения определяется требованиями проекта. Как правило, в больших зданиях (крупные бизнес-центры, торгово-развлекательные центры, крупные логистические центры и промышленные предприятия), где пребывает большое количество людей - к аварийным светильникам предъявляются требования продолжительности автономной работы не менее 3 часов.

АВАРИЙНЫЕ СВЕТИЛЬНИКИ ПОСТОЯННОГО И НЕПОСТОЯННОГО ДЕЙСТВИЯ

Различают следующие режимы работы аварийных светильников:

Режим постоянного действия

Этот режим работы часто обозначают буквой «M» (от слова maintained). В режиме постоянного действия аварийные светильники включены всегда, как при работе от рабочего сетевого напряжения, так и при работе от аккумуляторной батареи. Данный режим работы чаще всего применяется в аварийных эвакуационных указателях, которые устанавливаются в местах большого пребыванию людей – офисы, магазины, учебные и медицинские учреждения, спортивные комплексы, вокзалы и аэропорты, промышленные предприятия и складские комплексы.

Режим непостоянного действия

Для этого режима работы используется обозначение «NM» (от слова non-maintained). В режиме непостоянного действия аварийные светильники находятся в выключенном состоянии, включаются только при переходе в авариное состояние, при отключении сетевого рабочего напряжения. С учетом того, что светильники для антипанического освещения и аварийного освещения путей эвакуации имеют небольшой световой поток, их применяют в режиме непостоянного действия.

Современные светильники аварийного освещения имеют универсальные режим работы – M/NM. Установка необходимого режима работы выполняется непосредственно на объекте при монтаже, устанавливается за счет добавления или удаления перемычки в клеммной колодке светильника.

МОНИТОРИНГ ИСПРАВНОСТИ АВАРИЙНЫХ СВЕТИЛЬНИКОВ

Современные нормы и требования, предъявляемые к светильникам аварийного освещения, предписывают проведение периодической проверки исправности. Такой тип проверки называется мониторингом исправности аварийного освещения и ложится на плечи собственника или служб эксплуатации здания. В зависимости от конструкции светильника и базового решения, существуют следующие типы проверки светильников.

Ручное тестирование

На корпусе аварийного светильника устанавливается кнопка «звонкового типа». Чаще всего, кнопка имеет название «ТЕСТ». При нажатии на кнопку происходит имитация отключения рабочего напряжения. Проверяется переход светильник в аварийное состояние, оценивается яркость свечения.

Автоматическое тестирование

Тестирование выполняется аварийным светильником в автоматическом режиме. Различают короткие тесты и длинные тесты. Короткие тесты переключают светильник в авариные режим на несколько минут. Оценивается уровень заряда аккумуляторных батарей и общая работоспособность аварийного светильника. В длинном тесте выполняется полный прогон аккумуляторной батареи светильника на нормативное время работы в аварийном состоянии (1 час или 3 часа). Короткие тесты могут выполняться на еженедельной, ежемесячной основе. Длинные тесты выполняются не реже 1 раза в год. Если при тестировании выявляется неисправность аварийного светильника или низкий заряд аккумуляторных батарей – выдается соответствующая светодиодная индикация, а в некоторых моделях - звуковой сигнал. Светодиодные индикаторы располагаются на корпусе светильника, их может быть несколько (зеленого или красного цвета) и они могут работать в статическом или динамическом (мигающем) режиме.

Центральный мониторинг

Используется в Централизованных системах аварийного освещения. Мониторинг выполняется по линиям электропитания аварийных светильников и не требует прокладки дополнительных дата-кабелей. Одновременно с мониторингом исправности аварийных светильников выполняется мониторинг уровня заряда центральной батареи. Данные мониторинга передаются на центральную панель Системы аварийного освещения или, по открытым протоколам в удаленные пункты диспетчеризации (автоматизации) здания.

Центральный беспроводной мониторинг

Мониторинг исправности выполняется по радиосигналам. Применяется в автономных светильниках аварийного освещения с аккумуляторными батареями. Внутри каждого светильника имеется функция автоматического тестирования. Результаты тестирования передаются по радиоканалам. Сигналы свободно проходят через стены и перекрытия здания. Каждый светильник является узлом передачи данных. Аварийные светильники образуют беспроводную сеть, передают сигналы от светильника к светильнику до центрального беспроводного блока мониторинга и на компьютер диспетчера.
