Аварийный блок светодиодного светильника UNI LED UM Awex

Аварийный блок светодиодного светильника UNI LED UM применяется в качестве резервного автономного источника электропитания для светодиодных светильников с опцией аварийного освещения. Устанавливается внутри светильника или в отдельном корпусе. Имеет два режима работы – режим мощности или режим напряжения. В режиме напряжения - аварийный блок светодиодного светильника работает с источниками света мощностью до 80W, с напряжением блока питания 12-90V DC. В режиме мощности - выходная мощность может быть установлена в диапазоне 1-9W (10mA - 750mA). С учетом требований заказчика, блок аварийного питания поставляется в комплекте с Ni-Cd или Ni-MH аккумулятором. Возможна различная компоновка аккумуляторных батарей – последовательная, параллельная, последовательно-параллельная пакетом. В зависимости от модификации аварийного блока и емкости аккумуляторов время работы в аварийном режиме составляет – 1, 3 или 8 часов. Дополнительные опции – кнопка ручного тестирования или функция авто-тестирования.

МОДИФИКАЦИИ

Артикул Источник света Тип АКБ Напряжение Емкость АКБ Цена Количество
UM/10/CD/B1 UNILED UM 1 - 9W LED Ni-Cd 7,2V 1000mAh цена по запросу

UM/15/CD/B1 UNILED UM 1 - 9W LED Ni-Cd 7,2V 1500mAh цена по запросу

UM/25/CD/B1 UNILED UM 1 - 9W LED Ni-Cd 7,2V 2500mAh цена по запросу

UM/40/CD/B1 UNILED UM 1 - 9W LED Ni-Cd 7,2V 4000mAh цена по запросу


Полное описание

ТИП БАП
Аварийный блок для светодиодного светильника с опцией аварийного эвакуационного освещения.


ОПИСАНИЕ

Блок аварийного питания выполнен в корпусе из поликарбоната с защитой от попадания пылил и влаги IP20. Предназначен для монтажа в корпусе светильника или в отдельном выносном корпусе.

Аварийный блок предназначен для работы в режиме мощности или в режиме напряжения.

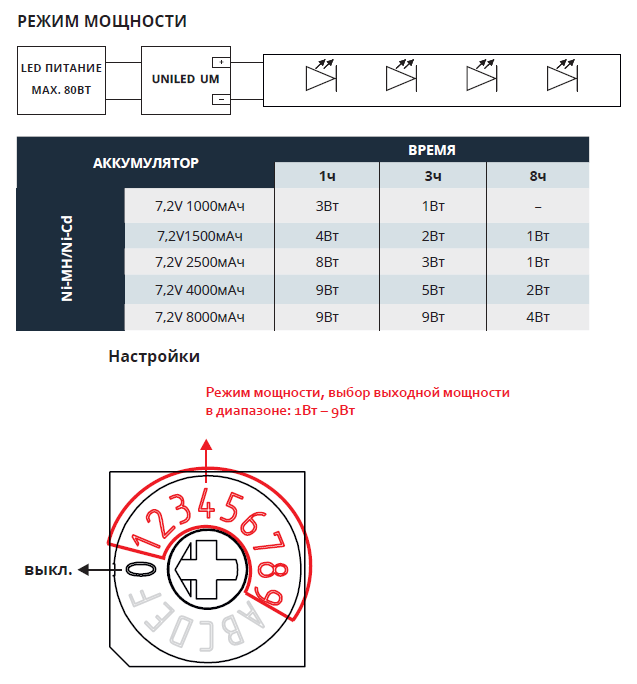

В режиме мощности блок аварийного питания подключается между блоком питания светильника и светодиодным источником света. Настройки позволяют регулировать выходную мощность авариного блока в диапазоне 1W - 9W (10mA - 750mA) с шагом 1,0W. Время работы в аварийном режиме будет зависеть от емкости аккумуляторов и мощности светодиодных источников света. В режиме мощности, аварийный блок светодиодного светильника автоматически определяет и устанавливает напряжение светодиодного источника света.

В режиме напряжения аварийный блок работает со светодиодными источниками света независимо от того, содержит ли схема светильника светодиодный драйвер или нет. Если светильник имеет драйвер питания, то аварийный блок подключается непосредственно перед блоком питания. Настройки позволяют выбрать величину постоянного выходного напряжения 12, 24, 36, 48, 60, 90V DC. Максимальная мощность светодиодного источника света в режиме напряжения – 80W.

В зависимости от требований, блок аварийного питания поставляется в комплекте с никель-кадмиевыми (Ni-Cd) или никель-металлгидридными (Ni-MH) аккумуляторами. Время работы в аварийном режиме подбирается с учетом емкости аккумулятора и мощности источника света и устанавливается вручную с помощью переключателя. Подзарядка аккумуляторных батарей осуществляется от сети рабочего напряжения 230V AC.

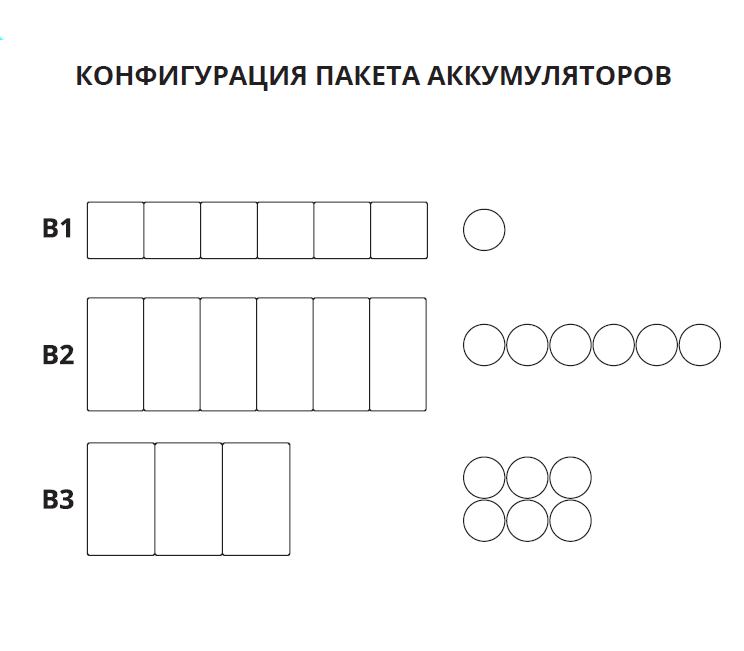

Для оптимизации габаритных размеров при размещении аварийного блока в корпусе светильника, аккумуляторные батареи могут иметь различную компоновку:
- Конфигурация В1 – батареи упакованы последовательно одна, за другой в длину.
- Конфигурация В2 – батареи упакованы бок к боку в один ряд.
- Конфигурация В3 – батареи упакованы бок к боку в несколько рядов в виде блока.

Аварийный блок светодиодного светильника позволяет отслеживать наличие рабочего напряжения и в случае его пропадания переключается в режим аварийной работы от собственного аккумулятора. В аварийном режиме электронная система аварийного блока выполняет контроль уровня заряда батареи и не допускает полного разряда батареи. Защита от глубокого разряда продлевает срок жизни и сохраняет номинальную емкость аккумуляторных батарей.

Исправность блока аварийного питания контролируется светодиодным индикатором. Опция с кнопкой ручного тестирования позволяет иметь возможность дополнительного контроля исправности аварийного блока. Кнопка ручного тестирования должна устанавливаться в доступном месте на корпусе светильника.

Для больших объектов с большим количеством светильников рекомендуется применять аварийный блок светодиодного светильника с функцией автоматического тестирований.
Используется два типа тестирования:
- Тестирование А
– автоматически выполняется каждые 28 дней. Аварийный блок отключается от рабочей сети на 1 минуту и выполняется контроль исправности светодиодного источника света и контроль исправности аккумуляторной батареи.
- Тестирование В
– автоматически выполняется каждые 364 дня. Аварийный блок отключается на полное время работы в аварийном режиме (1, 3 или 8 часов) и проверяется исправность светодиодов и исправность аккумулятора.

Для нормальной работы блока аварийного питания температура внешней окружающей среды должна быть в диапазоне от 0 до +55°С. Имеется дополнительная опция - адаптация аккумулятора для работы при температуре до -25°С


СПОСОБ УСТАНОВКИ

Аварийный блок светодиодного светильника UNI LED UM предназначен для установки внутри корпуса светильника или для установки в отдельном внешнем корпусе.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Аварийный блок применяется в качестве автономного резервного источника электропитания в светодиодных светильниках с опцией аварийного освещения.


ЧЕРТЕЖ

Размер аварийного блока светодиодного светильника UNI LED UM Awex


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Корпус – поликарбонат
Способ монтажа – внутри корпуса светильника
Источник света – светодиоды
Время работы в аварийном режиме – 1 час; 3 часа; 8 часов
Тип аккумуляторной батареи – Ni-Cd; Ni-MH
Время заряда аккумуляторной батареи – 24 часа (Ni-Cd); 12 часов (Ni-MH)
Входное рабочее напряжение – 230V AC/50-60Hz
Класс электробезопасности – II
Класс защиты – IP20
Рабочий температурный диапазон - 0 … +55 ° (адаптация до -25°С)
Размеры – 157x42x35 мм
