Адресный блок системы аварийного централизованного освещения TKT66C Teknoware

Адресный блок системы аварийного централизованного освещения серии TKT66C Teknoware позволяет создавать эффективные и компактные решения со средним количеством аварийных светильников. Аварийное централизованное освещение идеально подойдет для средних и крупных проектов, где есть необходимость разделять помещения на пожарные отсеки. Адресный блок TKT66C поставляется в модификациях для работы от сети переменного напряжения 230V AC или 380V AC с количеством выходных цепей 8, 16, 24 по 350W каждая. В каждую цепь может быть подключено до 32 адресных аварийных светильника. Максимальная нагрузка, подключаемая к центральному блоку – 6000VA. Общая максимальная подключаемая нагрузка в аварийном режиме – 6000W (1 час) и 3340W (3 часа). В дополнение к функциям аварийного централизованного освещения, адресный блок выполняет функции адресного мониторинга и тестирования исправности аварийного освещения. Функциональные возможности адресного блока системы аварийного централизованного освещения могут быть расширены за счет дополнительных опций: встроенный принтер, LCD дисплей, IC интерфейсы для подключения интеллектуальных контроллеров, интерфейсы центрального мониторинга – LON, BACnet, ACM, WebCM/WebACM, ВСМ.

МОДИФИКАЦИИ

Артикул Номинальное напряжение питания Выходных цепей Максимальная нагрузка цепи (VA) Примечание Цена Количество
TKT6608CF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 8 х 350W 2 580 VA - цена по запросу

TKT6608CFP 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 8 х 350W 2 580 VA С дверцей цена по запросу

TKT6616CF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 16 х 350W 2 580 VA - цена по запросу

TKT6616CFP 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 16 х 350W 2 580 VA С дверцей цена по запросу

TKT6624CF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 24 х 350W 2 580 VA - цена по запросу

TKT6624CFP 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 24 х 350W 2 580 VA С дверцей цена по запросу

TKT6608C 1~ N-PE 220-240V AC, 50-60 Hz 8 х 350W 2 580 VA - цена по запросу

TKT6608CP 1~ N-PE 220-240V AC, 50-60 Hz 8 х 350W 2 580 VA С дверцей цена по запросу

TKT6616C 1~ N-PE 220-240V AC, 50-60 Hz 16 х 350W 2 580 VA - цена по запросу

TKT6616CP 1~ N-PE 220-240V AC, 50-60 Hz 16 х 350W 2 580 VA С дверцей цена по запросу

TKT6624C 1~ N-PE 220-240V AC, 50-60 Hz 24 х 350W 2 580 VA - цена по запросу

TKT6624CP 1~ N-PE 220-240V AC, 50-60 Hz 24 х 350W 2 580 VA С дверцей цена по запросу


Полное описание

ТИП ПРОДУКТА
Адресный блок системы аварийного централизованного освещения с центральной аккумуляторной батареей.

КАТЕГОРИЯ ПРОДУКТА

Централизованные системы аварийного освещения, системы аварийного централизованного освещения, системы аварийного освещения с центральной аккумуляторной батареей.

ОПИСАНИЕ
Адресный блок поставляется в компактном металлическом шкафу для установки на стену. С учетом требований проекта шкаф может поставляться с открывающейся передней дверцей. Модификации блоков с открывающейся дверцей, имеют артикул с литерой "C".

В зависимости от модификации, центральный адресный блок системы аварийного централизованного освещения подключается к сети переменного напряжения 230V AC или у трехфазной сети 380V AC. Модификации для подключения к трехфазной сети имеют артикул с литерой «F».

В нормальном состоянии система аварийного централизованного освещения подает в выходные цепи напряжение 230V AC. В случае снижения входного напряжения до уровня ниже 180V или при его отключении - адресный блок системы аварийного централизованного освещения переходит в режим аварийной работы с постоянным напряжением 216V DC. Напряжение 216V DC достигается за счет последовательного подключения 18 аккумуляторных батарей 12V.

В адресной системе централизованного освещения TKT66C допускается использовать аккумуляторы с максимальной емкостью не более 65Ah. Применение аккумуляторов с емкостью не более 65Ah особенно удобно в помещениях, где существуют ограничения свободного пространства. Подбор необходимой емкости аккумуляторов выполняется исходя из суммарной нагрузки светильников и зависит от нормативного времени необходимого для работы системы в аварийном режиме. С учетом потерь в кабельных линиях и возможного снижения емкости заряда аккумуляторов требуемая емкость аккумуляторных батарей подбирается с запасам 15-20%.

В дополнение к функции аварийного освещения, центральный адресный блок TKT66C позволяет выполнять автоматическую проверку состояния заряда аккумуляторных батарей и подключенных светильников. Проверка светильников осуществляется за счет применения уникальных адресов. Сообщения передаются по тем же кабелям электропитания, через которые светильники подключены к адресному блоку системы централизованного освещения. Таким образом, для выполнения проверки исправности светильников, нет необходимости в специальных дата-кабелях для передачи информации. Чтобы выполнять операции проверки (мониторинга) – необходимо использовать светильники адресного типа (артикул заканчивается на букву «K»). Если к системе аварийного централизованного освещения подключаются светильник общего освещения, то необходимо применять адресные модули. Адресные светильники могут быть подключены в режиме постоянного или непостоянного действия во всех выходных цепях центрального блока. Применение локальных и интеллектуальных контроллеров позволяет обычным образом включать/выключать светильники общего освещения, которые подключены к системе аварийного централизованного освещения.

Модификации центрального блока адресной системы централизованного освещения различаются количеством выходных цепей – 8, 16, 24. К каждой цепи можно подключать не более 32 адресных светильников с суммарной нагрузкой не более 350W. При необходимости, к адресному блоку системы централизованного освещения можно подключить светильники общего освещения совместно со специальным адресным модулем. Для увеличения выходной мощности, цепи можно соединять параллельно: 8х350W; 4x700W; 2x1400W. Для защиты выходной цепи от короткого замыкания в каждой выходной цепи используется предохранитель.

СПОСОБ УСТАНОВКИ

Адресный блок системы аварийного централизованного освещения предназначен для монтажа на стены в сухих отапливаемых помещениях с температурой +10 …+50C. Крепление к стене осуществляется через специальные отверстия в корпусе адресного блока. Компактные размеры блока и возможность крепления на стену особенно удобно в технических помещениях с ограниченным пространством.

Вместе с адресным блоком устанавливается батарейный кабинет. Батарейный кабинет подключается к адресному блоку при помощи специального аккумуляторного кабеля.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Адресный блок системы аварийного централизованного освещения серии TKT66C предназначена для использования в проектах со средним количеством аварийных светильников. Решения на базе TKT66C идеально подойдут для средних и больших проектов - административно-офисные здания, торговые центры, гипермаркеты, логистические центры и промышленные предприятия. TKT66C особенно удобно применять в проектах, где аварийное освещение необходимо разделить на пожарные отсеки или отдельные помещения.

ЧЕРТЕЖ

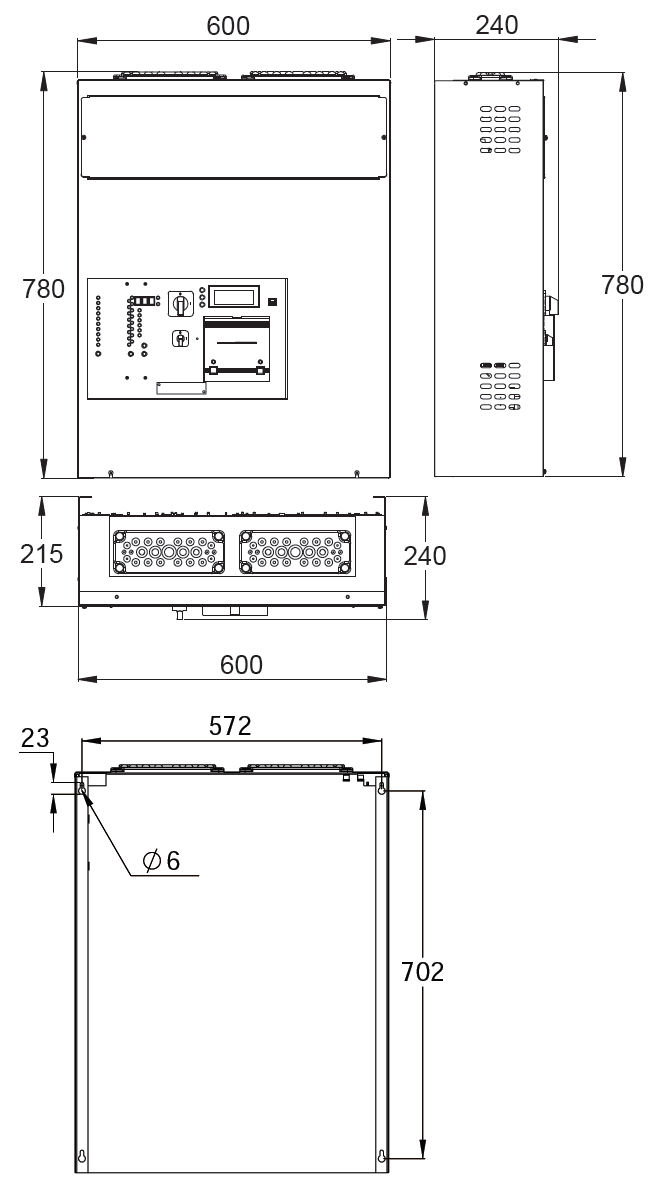

Адресный блок системы аварийного централизованного освещения TKT66xxC
Монтажные размеры адресного блока системы аварийного централизованного освещения TKT66C Teknoware

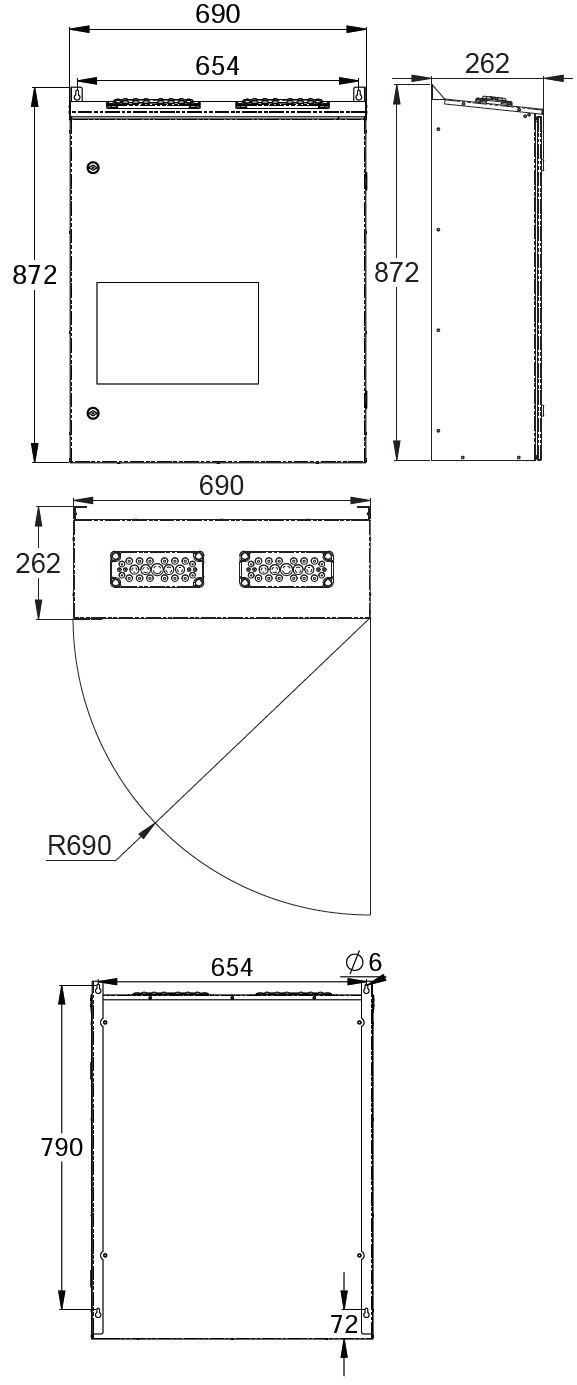

Адресный блок системы аварийного централизованного освещения TKT66xxCP
Монтажные размеры адресного блока с открывающейся передней дверцей системы аварийного централизованного освещения TKT66CP Teknoware

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания:
   - модификации с однофазным входом - 1~ N/PE 220-240 VAC, 50/60 Hz,
   - модификации с трехфазным входом - 3~ N/PE 220-240/380-415 VAC, 50/60 Hz

Выходное напряжение: 230V AC
Напряжение АКБ: 216V DC
Максимальная емкость батарей: 18х65Ah
Время зарядки аккумуляторов: 12 часов 80%

Артикул

Максимальная входная мощность

Количество выходных цепей

Максимальная нагрузка (VA)

Максимальная нагрузка 1h (W)

Максимальная нагрузка 3h (W)

TKT6608C(P)

3680 VA

8 цепей по 350 W
1 x (8x350 W / 4x700 W / 2 x1400 W)

2580 VA

2800 W

2800 W

TKT6608CF(P)

3900 VA

8 цепей по 350 W
1 x (8x350 W / 4x700 W / 2 x1400 W)

2800 VA

2800 W

2800 W

TKT6616C(P)

3680 VA

16 цепей по 350 W
2 x (8x350 W / 4x700 W / 2 x1400 W)

2580 VA

5600 W

3340 W

TKT6616CF(P)

6700 VA

16 цепей по 350 W
2 x (8x350 W / 4x700 W / 2 x1400 W)

5600 VA

5600 W

3340 W

TKT6624C(P)

3680 VA

24 цепей по 350 W
3 x (8x350 W / 4x700 W / 2 x1400 W)

2580 VA

6000 W

3340 W

TKT6624CF(P)

7100 VA

24 цепей по 350 W
3 x (8x350 W / 4x700 W / 2 x1400 W)

6000 VA

6000 W

3340 W

Класс защиты: IP34
Размеры:

   - 780х600х240мм для модификации TKT66xxC;
   - 872x690x262мм для модификации TKT66xxCP.

ПРОЕКТНОЕ РЕШЕНИЕ НА СИСТЕМУ АВАРИЙНОГО ЦЕНТРАЛИЗОВАННОГО ОСВЕЩЕНИЯ TKT66C

Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Специалисты нашей компании разработают проектное решение, подготовят спецификации и предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.

ЦЕНА НА СИСТЕМУ АВАРИЙНОГО ЦЕНТРАЛИЗОВАННОГО ОСВЕЩЕНИЯ TKT66C

Для простого заказа стоимость центрального блока будет зависеть от выбранной модификации. Если Вы заказываете проектное решение, стоимость системы определяется в соответствии с полной спецификацией на весь комплект оборудования. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ СИСТЕМУ АВАРИЙНОГО ЦЕНТРАЛИЗОВАННОГО ОСВЕЩЕНИЯ TKT66C

Отправьте запрос на разработку технического решения системы аварийного освещения. Специалисты нашей компании помогут выбрать оптимальную конфигурацию системы, выполнят расчет стоимости и сроков поставки. Оплата вашего заказа осуществляется безналичным расчетом по счету.

Отправляйте запрос на почту info@exit-svet.ru
или звоните по телефону: +7 (495) 740-28-29
