Пожарный взрывозащищенный оповещатель Сфера МК 12-30V DC

Пожарный взрывозащищенный оповещатель Сфера МК - 12-30V DC, 260mA, 1ExdIIBT6Gb, IP67, -55…+70°С, 340х180х50. Оповещатель предназначен для работы во взрывоопасных помещениях и зонах 1 и 2 класса. Оповещатель Сфера МК состоит из корпуса и крышки, имеет взрывонепроницаемую оболочку (d) из алюминиевого сплава или коррозионностойкой стали. В зависимости от модификации взрывозащищенный оповещатель Сфера МК поставляется с различными типами кабельного ввода - штуцер под кабель, штуцер под трубу G ¾ или G ½ или штуцер под бронированный кабель. Для каждого кабельного ввода в комплект поставки включены стальные заглушки и резиновые уплотнители для кабеля. Пожарный взрывозащищенный оповещатель применяется как световое табло и используется для подачи световых сигналов в системах охранно-пожарной сигнализации и пожаротушения.

МОДИФИКАЦИИ

Артикул Напряжение Номинальный ток Корпус Штуцер Цена Количество
СФЕРА МК (компл.1)-А-К 12-30 V DC 260 mA Алюминиевый сплав Кабель цена по запросу

СФЕРА МК (компл.1)-А-Т-1/2 12-30 V DC 260 mA Алюминиевый сплав Труба G½ цена по запросу

СФЕРА МК (компл.1)-А-Т-3/4 12-30 V DC 260 mA Алюминиевый сплав Труба G¾ цена по запросу

СФЕРА МК (компл.1)-А-Б 12-30 V DC 260 mA Алюминиевый сплав Бронированный кабель цена по запросу

СФЕРА МК (компл.1)-Н-К 12-30 V DC 260 mA Коррозионностойкая сталь Кабель цена по запросу

СФЕРА МК (компл.1)-Н-Т-1/2 12-30 V DC 260 mA Коррозионностойкая сталь Труба G½ цена по запросу

СФЕРА МК (компл.1)-Н-Т-3/4 12-30 V DC 260 mA Коррозионностойкая сталь Труба G¾ цена по запросу

СФЕРА МК (компл.1)-Н-Б 12-30 V DC 260 mA Коррозионностойкая сталь Бронированный кабель цена по запросу


Полное описание

ТИП ПРОДУКТА
Пожарный взрывозащищенный оповещатель для систем охранно-пожарной сигнализации.

КАТЕГОРИЯ
Взрывозащищенное табло, взрывозащищенный охранно-пожарный оповещатель, взрывозащищенный световой указатель.

ОПИСАНИЕ

Оповещатель Сфера МК имеет взрывонепроницаемую оболочку, состоящую из корпуса и верхней крышки. В зависимости от модификации, оболочка взрывозащищенного оповещателя изготовлена из:
     - алюминиевого сплава (обозначение - А);
     - коррозионной стали 12Х18Н10Т (обозначение – Н).


Верхняя крышка имеет защитное стекло. Надпись и светорассеивающее стекло устанавливаются под защитным стеклом верхней крышки. Крышка крепится к корпусу с помощью 12 винтов. Герметичность между корпусом и крышкой обеспечивается за счет резиновой прокладки.

Пожарный взрывозащищенный оповещатель Сфера МК имеет два специальных герметизированных взрывонепроницаемых кабельных ввода. Кабельный ввод позволяет ввести кабель с наружным диаметром 8-14 мм. Наличие двух кабельных вводов позволяет последовательно подключить оповещатель Сфера МК в шлейф охранно-пожарной сигнализации.

В зависимости от требований проекта, взрывозащищенный оповещатель Сфера МК может поставляться с кабельными вводами различных исполнений:

Способ монтажа

Диаметра наружной изоляции кабеля

Обозначение штуцера

Кабель с открытым типом прокладки

8-14 мм

К

Кабель с прокладкой в трубе с резьбой G½-В

8-10 мм

Т-G½

Кабель с прокладкой в трубе с резьбой G¾-В

8-14 мм

Т-G¾

Бронированный кабель

8-14 мм под броней

Б

Для каждого кабельного ввода в комплект поставки включена стальная заглушка и резиновые уплотнения для кабеля диаметрами 8–10 мм и 12–14 мм.

Для предотвращения само-отвинчивания винтов крышки и штуцеров кабельных вводов в оповещателе Сфера МК применяются контргайки и пружинные шайбы.

Подсветка табло взрывозащищенного оповещателя осуществляется светодиодными источниками света. Светодиоды подключены к электронной печатной плате, расположенной внутри корпуса оповещателя. Включение светодиодов происходит при подаче рабочего напряжения. Пожарный взрывозащищенный оповещатель Сфера МК предназначен для работы от источника постоянного тока напряжением 12-30V DC. Подключение оповещателя к рабочей сети электропитания осуществляется клеммами WAGO модели 236. В оповещателе Сфера МК предусмотрена защита электрической схемы от неправильной подачи напряжения питания. Применение клемм WAGO позволяет обеспечить надежное подключение оповещателя к внешней сети электропитания.

Для выполнения заземления пожарный взрывозащищенный оповещатель имеет наружные и внутренние зажимы. Зажимы заземления обозначены соответствующими знаками, а их надежность от ослабления обеспечивается контргайками с пружинной шайбой.

СПОСОБ УСТАНОВКИ

Оповещатель Сфера МК предназначено для накладного монтажа на стены. Крепление взрывозащищенного оповещателя выполняется четырьмя болтами. В процессе эксплуатации допускается любое положение оповещателя в пространстве.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В соответствии с ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99 пожарный взрывозащищенный оповещатель Сфера МК может быть использован во взрывоопасных помещениях и зонах 1 и 2 классов и во взрывоопасных помещениях и зонах всех классов в соответствии с «Правилами устройства электроустановок» (ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах. Взрывозащищенный оповещатель применяется для подачи обозначения эвакуационных выходов, направлений эвакуации и других тревожных световых сигналов в системах охранно-пожарной сигнализации.

Оповещатель Сфера МК может эксплуатироваться на открытом воздухе, в холодной климатической зоне ХЛ1.1, в широком диапазоне температур окружающей среды от минус 55 до +70°С. Высокая степень защиты от проникновения пыли и влаги, применение в конструкции корпуса материалов стойких к коррозии, устойчивость к воздействию синусоидальных вибраций высокой частоты - позволяет применять пожарный взрывозащищенный оповещатель Сфера МК в промышленных средах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания постоянного тока – 12-30V DC
Максимальный ток потребления – не более 260 mA
Вид и уровень взрывозащиты - 1ExdIIBT6Gb
Тип защиты - взрывонепроницаемая оболочка (d)
Корпус – алюминиевый сплав или коррозионностойкая сталь 12Х18Н10Т

Степень защиты от проникновения пыли и влаги – IP67

Диапазон рабочих температур: -55 … +70°С
Устойчивость к воздействию синусоидальных вибраций – группа N2
Класс защиты от поражения электрическим током – III класс
Дальность распознавания – 15 м
Размер надписи – не менее 250 х 95 мм

Габаритные размеры – 340x180x50 мм
Масса – не более 5,0 кг

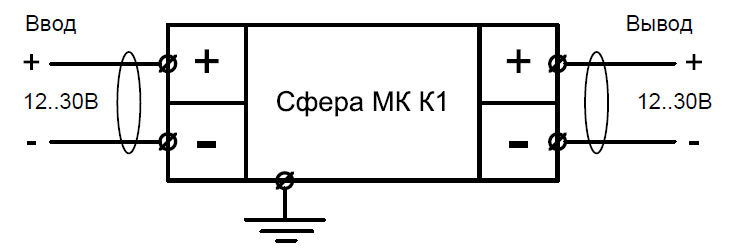

СХЕМА ПОДКЛЮЧЕНИЯ

Схема подключения пожарного взрывозащищенного оповещателя Сфера МК 12-30V DC

НАДПИСИ
В соответствии с требованиями проекта, световой оповещатель Сфера МК может быть поставлен с любой надписью или пиктограммой. Возможные варианты смотрите в разделе «Знаки и надписи для табло».

Надписи на пожарный взрывозащищенный оповещатель Сфера МК 12-30V DC

ЦЕНА НА ПОЖАРНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ СФЕРА МК

На нашем сайте указаны базовые отпускные цены без учета стоимости доставки в ваш регион. Цена на пожарный взрывозащищенный оповещатель будет зависеть от объема Вашего заказа. На заказы от 10 тыс. рублей действует прогрессивная шкала скидок. При заказе от 50 тыс. рублей действуют специальные цены. Перед оформлением заказа определите необходимый тип надписи в разделе «Знаки и надписи для табло».

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ПОЖАРНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ОПОВЕЩАТЕЛЬ СФЕРА МК

Для быстрого оформления заказа воспользуйтесь корзиной покупок. При оформлении заказа Вам необходимо будет указать только контактную информацию. Наш менеджер уточнит наличие, цену, сроки поставки и свяжется с Вами. Вы получите ответ в течении одного рабочего дня. Оплата вашего заказа осуществляется безналичным расчетом по счету.

Вы так же можете отправить заказ почтой info@exit-svet.ru
позвонить по телефону: +7 (495) 740-28-29
