Светодиодные светильники аварийного освещения IP44 LINESPOT II Teknoware
Встраиваемые светодиодные светильники аварийного освещения серии LINESPOT II используют новейшие светодиодные технологии, разработаны специально для аварийного освещения коридоров с высотой потолка до 4 метров. В светильниках используется оптика со специальным светораспределение для освещения длинных и узких зон в проходах и на путях эвакуации. Световой поток светодиодных источников света обеспечивает нормативный уровень освещенности 1,0 lx на путях эвакуации. Дистанция установки светильников зависит у высоты потолка и может достигать до 24 метров. Светодиодные светильники аварийного освещения имеют небольшие размеры и стильный дизайн, идеально подойдут для проектов с высокими требованиями к архитектуре и дизайну помещений. Модельный ряд LINESPOT II представлен модификациями с автономными источниками электропитания и модификациями централизованного типа для подключения к системам аварийного освещения с центральной батареей.
МОДИФИКАЦИИ
| Артикул | Особенности | Напряжение | Мощность | Свет. поток | Температура | Корпус | Цена | Количество |
|---|---|---|---|---|---|---|---|---|
| TWT1452WM Linespot II | 1h Battery, LUMI Test | 230V AC | 3VA | 180 lm | 0…+35°C | Тип D | цена по запросу | |
| TWT1452WA Linespot II | 1h Battery, LUMI Test, AALTO Control | 230V AC | 3VA | 180 lm | 0…+35°C | Тип D | цена по запросу | |
| TWT1453WM Linespot II | 3h Battery, LUMI Test | 230V AC | 6VA | 180 lm | 0…+35°C | Тип D | цена по запросу | |
| TWT1453WA Linespot II | 3h Battery, LUMI Test, AALTO Control | 230V AC | 6VA | 180 lm | 0…+35°C | Тип D | цена по запросу | |
| TWS1492WM Linespot II | 1h ESCAP, LUMI Test | 230V AC | 3VA | 75 lm | -25…+35°C | Тип E | цена по запросу | |
| TWS1492WM4 Linespot II | 1h ESCAP, LUMI Test | 230V AC | 3VA | 75 lm | -25…+35°C | Тип F | цена по запросу | |
| TWS1492WA Linespot II | 1h ESCAP, LUMI Test, AALTO Control | 230V AC | 3VA | 75 lm | -25…+35°C | Тип E | цена по запросу | |
| TWS1492WA4 Linespot II | 1h ESCAP, LUMI Test, AALTO Control | 230V AC | 3VA | 75 lm | -25…+35°C | Тип F | цена по запросу | |
| TWT1471W Linespot II | CB 230V | 24-230V AC-DC | 11VA-4W | 180 lm | -30…+50°C | Тип C | цена по запросу | |
| TWT1451WK Linespot II | CB 230V Addressable, IC | 230V AC-DC | 10VA-5,5W | 180 lm | -30…+50°C | Тип B | цена по запросу | |
| TWT1471W Linespot II | CB 24V | 24-230V AC-DC | 7,5VA-4W | 180 lm | -30…+50°C | Тип C | цена по запросу | |
| TWT1441WK Linespot II | CB 24V Addressable | 24V AC-DC | 3VA-3W | 180 lm | -30…+50°C | Тип A | цена по запросу |
Особенности:
1h Battery – аккумуляторная батарея на 1 час автономной работы
3h Battery – аккумуляторная батарея на 3 часа автономной работы
1h ESCAP – суперконденсатор на 1 час автономной работы
LUMI Test – функция автоматического тестирования
AALTO Control – функция беспроводного центрального мониторинга
CB 230V – для систем аварийного освещения с центральной батареей 230V AC/DC
CB 230V Addressable - для адресных систем аварийного освещения с центральной батареей 230V AC/DC
CB 24V – для низковольтных систем аварийного освещения с центральной батареей 24V AC/DC
CB 24V Addressable – для адресных низковольтных систем аварийного освещения с центральной батареей 24V AC/DC
IC (Intelligent Controller) – возможность интеграции с интеллектуальным контроллером
Напряжение: AC – переменное входное напряжение / DC – постоянное входное напряжение
Мощность: VA – мощность в сети переменного тока / W – мощность в сети постоянного тока
Свет. поток: световой поток светильника, Люмен (lm)
Температура: диапазон рабочих температур окружающей среды
Корпус: обозначает типоразмер корпуса (подробнее см. выше, в слайдере с картинками товара)
Полное описание
ТИП СВЕТИЛЬНИКА
Светодиодные светильники аварийного освещения коридоров, проходов и путей эвакуации.
КАТЕГОРИЯ СВЕТИЛЬНИКА
Аварийные светильники, эвакуационные светильники, светильники аварийного освещения, автономные светильники, аварийные светильники централизованного типа.
ОПИСАНИЕ
Светодиодные светильники аварийного освещения поставляется в компактном корпусе с пружинными защелками для встраиваемого монтажа. Долговечные светодиоды установлены на корпусе светильник. Световой поток светильника – 180lm. Светильники LINESPOT II с модификацией на супер-конденсаторах имеют световой поток – 60lm. В стандартной конфигурации корпус светильника имеет защиту IP20. Специальное уплотнительное кольцо (дополнительная опция TMT389) увеличивает защиту до уровня IP44.
Электронные компоненты светильника LINESPOT II расположены в выносном корпусе. Выносной корпус устанавливается в межпотолочное пространство и соединяется с корпусом светильника электрически кабелем. В зависимости от модификации светильника размеры корпуса могут немного отличаться. Компактные размеры корпуса и выносного блока светильника позволяют устанавливать его в потолки с узким межпотолочным пространством.
Для создания необходимого светораспределения светодиодные источники света используются в сочетании со специальной оптикой для освещения узких проходов или коридоров, где по нормам необходимо обеспечить уровень освещения – 1,0lx. Для обеспечения нормативной освещенности светодиодные светильники аварийного освещения устанавливаются с определенной дистанцией друг от друга и на определенном расстоянии от стен. Рекомендуемая дистанция монтажа зависит от высоты потолка и определяется методом светотехнического расчета или по соответствующим таблицам фотометрии.
РАССТАНОВКА СВЕТОДИОДНЫХ СВЕТИЛЬНИКОВ АВАРИЙНОГО ОСВЕЩЕНИЯ LINESPOT II
Данные в таблице указаны для освещения путей эвакуации с уровнем освещенности 1,0lx
Светильники LINESPOT II централизованного типа и автономные на аккумуляторных батареях
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R4 (м) |
|
2,5 |
6,4 |
8 |
19,5 |
1 |
|
4,0 |
2,5 |
9 |
24 |
1 |
Автономные светильники LINESPOT II на супер-конденсаторах
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R4 (м) |
|
2,5 |
2,5 |
7 |
15 |
1 |
|
3,0 |
1,5 |
8 |
17 |
1 |
Светодиодные светильники аварийного освещения различаются по типу резервного электропитания и могут быть:
- Централизованного типа для подключения к системе аварийного освещения с центральной батареей;
- Автономного типа с аккумуляторными батареями;
- Необслуживаемые автономного типа с технологией ESCAP на супер-конденсаторах.
Модификации LINESPOT II централизованного типа подразделяются на:
- Централизованный, для работы от сети 230V AC/DC
- Адресные, для работы от сети 230V AC/DC
- Низковольтные, для работы от сети 24V AC/DC
Применение светильников адресного типа позволяет организовать управление и мониторинг аварийного освещения на уровне каждого светильника в отдельности. Автономные светодиодные светильники аварийного освещения имеют встроенную функция проверки исправности и в зависимости от модификации различаются:
- Автономные светильники с авто-тестированием LIMI TEST;
- Автономные светильники с беспроводным центральным мониторингом по технологии AALTO CONTROL.
Функция автоматического тестирования LIMI TEST выполняет периодический контроль состояния светильника и заряда аккумуляторных батарей. В случае обнаружения неисправностей выдается соответствующая световая индикация.
Применение автономных светодиодные светильники аварийного освещения с функцией централизованного мониторинга позволяет объединить светильники в беспроводную сеть и организовать контроль за состоянием аварийного освещения в on-line режиме. Специальное программное обеспечение позволяет выводить данные мониторинга на компьютер диспетчера.
При выборе модификации того или иного светильника, необходимо учитывать общее количество светильников. Чем больше светильников используется в проекте, тем выгоднее становится применение решений централизованного типа. В отличии от автономных светильников, светильники централизованного типа позволяют снизить не только инвестиционные расходы, но и расходы на последующий ремонт и эксплуатацию системы аварийного освещения. Централизованные решения снижают стоимость владения аварийным освещением и позволяют реализовать более богатый функционал управления, мониторинга и диспетчеризации. Дополнительным преимуществом светильников централизованного типа является возможность работы при низких температурах до минус-40°C.
СПОСОБ УСТАНОВКИ
Светодиодные светильники аварийного освещения серии LINESPOT II предназначены для встраиваемого монтажа в подвесные потолки типа «Армстронг» или потолки из гипсокартона.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Светодиодные светильники аварийного освещения имеют специальное светораспределение для подсветки узких проходов, коридоров, путей эвакуации. Служат для аварийного освещения с нормативным уровнем освещенности на путях эвакуации.
Элегантный внешний вид позволяет применять светильники LINESPOT II в проектах с высокими требованиями к архитектуре и дизайну. Светильники идеально подойдут для современных офисов, магазинов, гостиниц, медицинских центров.
ЧЕРТЕЖ

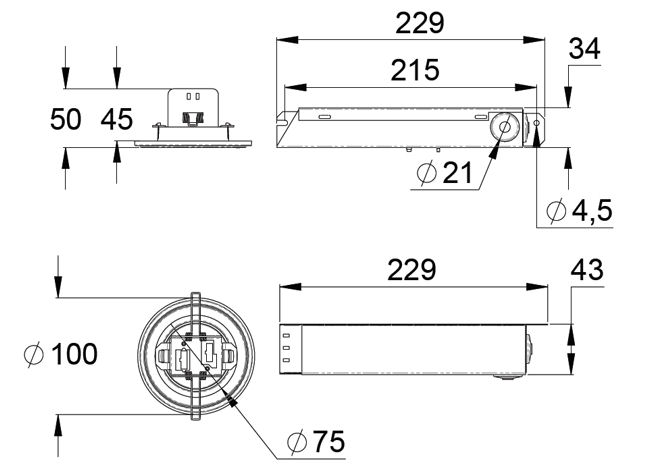

Светильники LINESPOT II централизованного типа

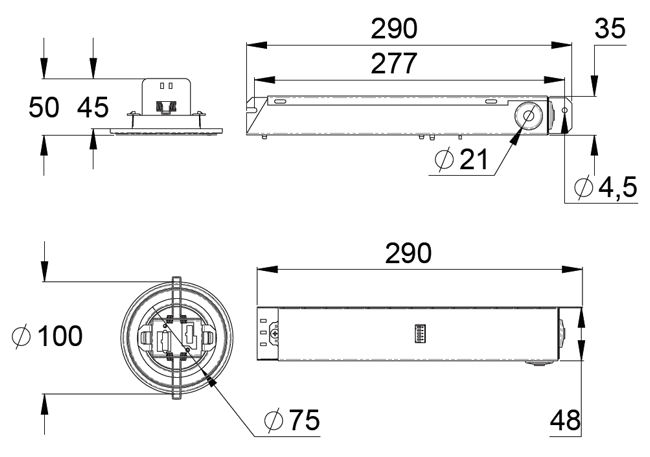

Адресные светильники LINESPOT II централизованного типа

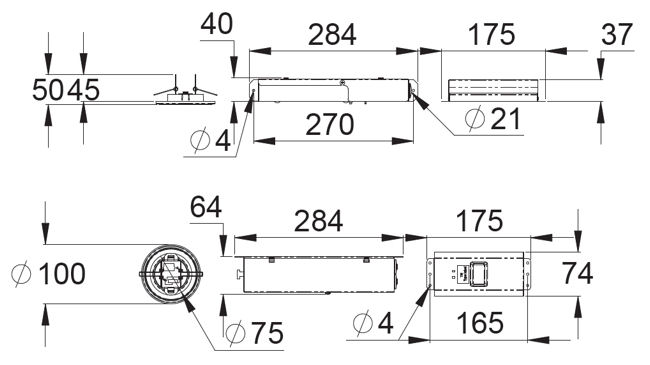

Автономные светильники LINESPOT II на супер-конденсаторах

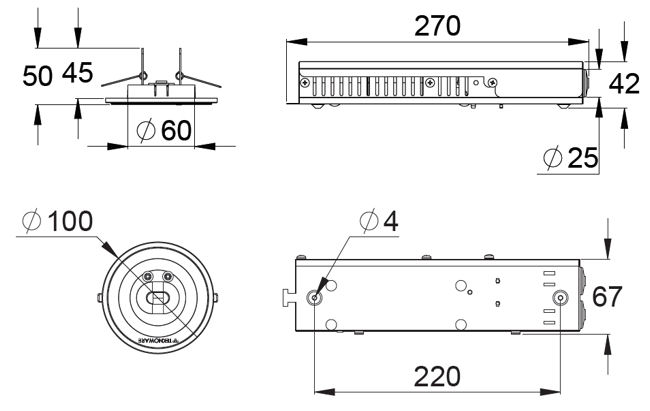

Автономные светильники LINESPOT II на аккумуляторных батареях
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет корпус – RAL 9003
Степень защиты от проникновения пыли и влаги – IP20; IP44 как дополнительная опция
Класс защиты от поражения электрическим током – I; III для модификации 24V
Источник света — LED
Цвет корпуса – RAL 9003
Кабель электропитания — 3 x 2,5 мм2; 2 x 2,5 мм2 для модификации 24V
Размеры встраиваемого корпуса – D100х50 мм
Диаметр монтажного отверстия – 75мм
