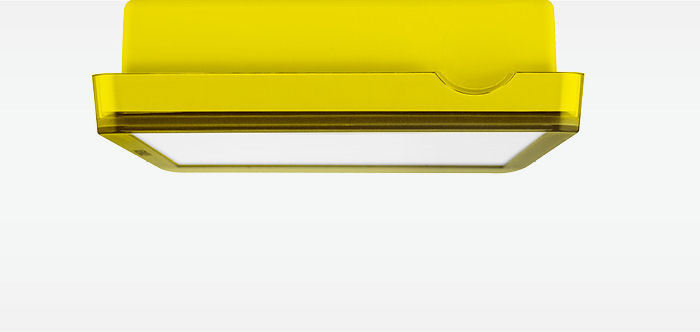

Аварийный светильник освещения эвакуационного коридора ONTEC-S TM Technologie

Светодиодные светильники IP65 для аварийного освещения эвакуационного коридора серии ONTEC-S. Применяется для освещения эвакуационных проходов с нормативным уровнем освещенности 1,0 люкс. Светильник предназначен для накладного или полувстраиваемого монтажа в подвесные потолки типа «Армстронг» или потолки из гипсокартона. Корпус светильника имеет защиту IP65. Для решения задач аварийного освещения эвакуационных коридоров, светильники ONTEC-S могут применяться с различным типом оптических систем. Модификации светильников различаются мощностью светодиодов и световым потоком, типом светораспределения, режимом действия и временем работы в аварийном режиме. В зависимости от требований проекта светильники для освещения эвакуационного коридора ONTEC-S поставляются в модификациях с кнопкой ручного тестирования, c функцией авто-тестирования или для подключения к центральной батареи.

МОДИФИКАЦИИ

Артикул Мощность Режим работы Время работы Опции Тип Примечание Цена Количество
ONTEC-S C1 302 COLD ST M 2,5W LED Постоянный 3 часа Кнопка ТЕСТ C1 Для низких температур цена по запросу

ONTEC-S C1 302 ST M 2,5W LED Постоянный 3 часа Кнопка ТЕСТ C1 - цена по запросу

ONTEC-S F1 302 COLD ST M 2,5W LED Постоянный 3 часа Кнопка ТЕСТ F1 Для низких температур цена по запросу

ONTEC-S F1 302 ST M 2,5W LED Постоянный 3 часа Кнопка ТЕСТ F1 - цена по запросу

ONTEC-S W1 302 ST M 2,5W LED Постоянный 3 часа Кнопка ТЕСТ W1 - цена по запросу

ONTEC-S C1 302 AT M 2,5W LED Постоянный 3 часа АВТОТЕСТ C1 - цена по запросу

ONTEC-S F1 302 AT M 2,5W LED Постоянный 3 часа АВТОТЕСТ F1 - цена по запросу

ONTEC-S C1 302 COLD ST NM 2,5W LED Непостоянный 3 часа Кнопка ТЕСТ C1 Для низких температур цена по запросу

ONTEC-S C1 302 ST NM 2,5W LED Непостоянный 3 часа Кнопка ТЕСТ C1 - цена по запросу

ONTEC-S F1 302 COLD ST NM 2,5W LED Непостоянный 3 часа Кнопка ТЕСТ F1 Для низких температур цена по запросу

ONTEC-S F1 302 ST NM 2,5W LED Непостоянный 3 часа Кнопка ТЕСТ F1 - цена по запросу

ONTEC-S W1 302 ST NM 2,5W LED Непостоянный 3 часа Кнопка ТЕСТ W1 - цена по запросу

ONTEC-S C1 302 AT NM 2,5W LED Непостоянный 3 часа АВТОТЕСТ C1 - цена по запросу

ONTEC-S F1 302 AT NM 2,5W LED Непостоянный 3 часа АВТОТЕСТ F1 - цена по запросу

ONTEC-S C2 105 COLD ST M 5W 2xLED Постоянный 1 час Кнопка ТЕСТ C2 Для низких температур цена по запросу

ONTEC-S C2 105 ST M 5W 2xLED Постоянный 1 час Кнопка ТЕСТ C2 - цена по запросу

ONTEC-S F2 105 COLD ST M 5W 2xLED Постоянный 1 час Кнопка ТЕСТ F2 Для низких температур цена по запросу

ONTEC-S F2 105 ST M 5W 2xLED Постоянный 1 час Кнопка ТЕСТ F2 - цена по запросу

ONTEC-S W2 105 ST M 5W 2xLED Постоянный 1 час Кнопка ТЕСТ W2 - цена по запросу

ONTEC-S C2 105 AT M 5W 2xLED Постоянный 1 час АВТОТЕСТ C2 - цена по запросу

ONTEC-S F2 105 AT M 5W 2xLED Постоянный 1 час АВТОТЕСТ F2 - цена по запросу

ONTEC-S C2 305 ST M 5W 2xLED Постоянный 3 часа Кнопка ТЕСТ C2 - цена по запросу

ONTEC-S F2 305 ST M 5W 2xLED Постоянный 3 часа Кнопка ТЕСТ F2 - цена по запросу

ONTEC-S W2 305 ST M 5W 2xLED Постоянный 3 часа Кнопка ТЕСТ W2 - цена по запросу

ONTEC-S C2 305 AT M 5W 2xLED Постоянный 3 часа АВТОТЕСТ C2 - цена по запросу

ONTEC-S F2 305 AT M 5W 2xLED Постоянный 3 часа АВТОТЕСТ F2 - цена по запросу

ONTEC-S C2 105 COLD ST NM 5W 2xLED Непостоянный 1 час Кнопка ТЕСТ C2 Для низких температур цена по запросу

ONTEC-S C2 105 ST NM 5W 2xLED Непостоянный 1 час Кнопка ТЕСТ C2 - цена по запросу

ONTEC-S F2 105 COLD ST NM 5W 2xLED Непостоянный 1 час Кнопка ТЕСТ F2 Для низких температур цена по запросу

ONTEC-S F2 105 ST NM 5W 2xLED Непостоянный 1 час Кнопка ТЕСТ F2 - цена по запросу

ONTEC-S W2 105 ST NM 5W 2xLED Непостоянный 1 час Кнопка ТЕСТ W2 - цена по запросу

ONTEC-S C2 105 AT NM 5W 2xLED Непостоянный 1 час АВТОТЕСТ C2 - цена по запросу

ONTEC-S F2 105 AT NM 5W 2xLED Непостоянный 1 час АВТОТЕСТ F2 - цена по запросу

ONTEC-S C2 305 ST NM 5W 2xLED Непостоянный 3 часа Кнопка ТЕСТ C2 - цена по запросу

ONTEC-S F2 305 ST NM 5W 2xLED Непостоянный 3 часа Кнопка ТЕСТ F2 - цена по запросу

ONTEC-S W2 305 ST NM 5W 2xLED Непостоянный 3 часа Кнопка ТЕСТ W2 - цена по запросу

ONTEC-S C2 305 AT NM 5W 2xLED Непостоянный 3 часа АВТОТЕСТ C2 - цена по запросу

ONTEC-S F2 305 AT NM 5W 2xLED Непостоянный 3 часа АВТОТЕСТ F2 - цена по запросу


Полное описание

ТИП СВЕТИЛЬНИКА
Светодиодный светильники IP65 для аварийного освещения эвакуационных коридоров, проходов, путей эвакуации.

КАТЕГОРИЯ СВЕТИЛЬНИКА
Светодиодные аварийные светильники, эвакуационные светильники, светильники аварийного освещения.

ОПИСАНИЕ
Светильник для аварийного освещения эвакуационных коридоров поставляется в пылевлагозащищенном корпусе из АБС-пластика. Степень защиты корпуса от попадания пыли и влаги – IP65. Рассеиватель светильника изготовлен из прозрачного поликарбоната. Вся электроника устанавливается в корпусе светильника. Конструкция корпуса позволяет использовать светильник для накладного или полувстраиваемого монтажа. Для создания разнообразных дизайнерских решений, цвет корпуса может быть - белым или другого цвет под заказ.

В зависимости от выбранной модификации светильники аварийного освещения эвакуационных коридоров могут иметь два режима действия: постоянный режим – светильник работает как в рабочем, так и в аварийном режиме; непостоянный режим – светильник ONTEC-S работает только в аварийном режиме. Время работы в аварийном режиме зависит от емкости выбранных аккумулятором и составляет 1 или 3 часа работы.

В качестве источника света в светильнике для освещения эвакуационных коридоров используются светодиоды. Мощность и световой поток светильника определяется модификаций светильника. Специальная оптика позволяет применять светильники освещения узких проходов, где по нормам необходимо обеспечить уровень освещения - 1,0lx. Различные типы оптических систем позволяют применять светильник для освещения эвакуационных коридоров различной конфигурации и с разной высотой потолка. Для обеспечения нормативной освещенности светильники ONTEC-S устанавливаются с определенной дистанцией друг от друга и на определенном расстоянии от стен. Рекомендуемая дистанция монтажа зависит от высоты потолка, мощности светильника и определяется по соответствующим таблицам фотометрии.

РАССТАНОВКА СВЕТИЛЬНИКОВ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S C1

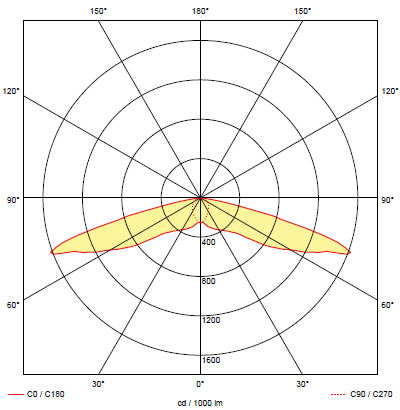

Кривая силы света аварийного светильника для освещения эвакуационного коридора ONTEC-S C1

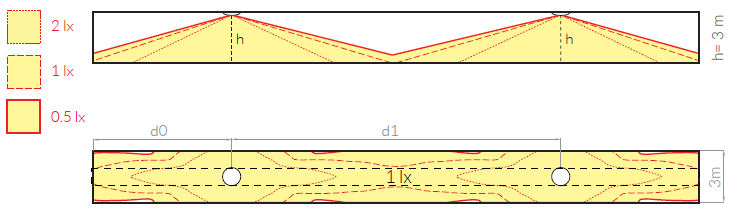

Схема расстановки аварийных светильников для освещения эвакуационного коридора ONTEC-S C1

Высота потолка, h (м)

Дистанция d0, d3 (м)

Дистанция d1, d2 (м)

2,5

7,5

17,0

3,0

8,3

19,2

4,0

7,6

22,0

5,0

4,8

21,2

6,0

3,9

18,6

7,0

3,6

14,4



РАССТАНОВКА СВЕТИЛЬНИКОВ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S C2

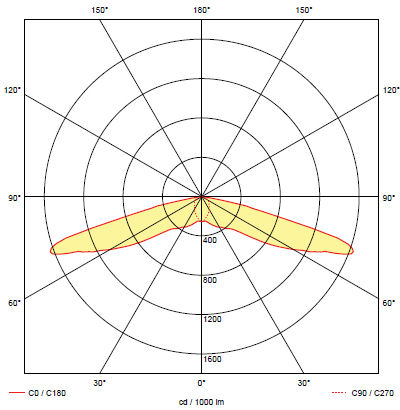

Кривая силы света аварийного светильника для освещения эвакуационного коридора ONTEC-S C2

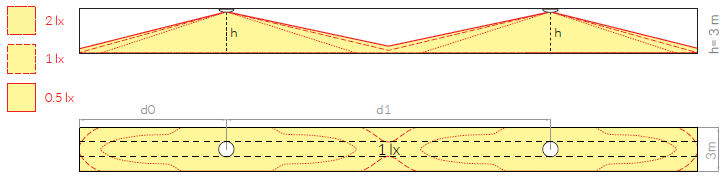

Схема расстановки аварийных светильников для освещения эвакуационного коридора ONTEC-S C2

Высота потолка, h (м)

Дистанция d0, d3 (м)

Дистанция d1, d2 (м)

2,5

8,7

19,1

3,0

9,8

21,8

4,0

11,3

26,8

5,0

10,9

30,2

6,0

10,2

32,0

7,0

8,3

31,8

8,0

6,1

29,9

9,0

5,3

25,3

10,0

5,1

20,0



РАССТАНОВКА СВЕТИЛЬНИКОВ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S F1

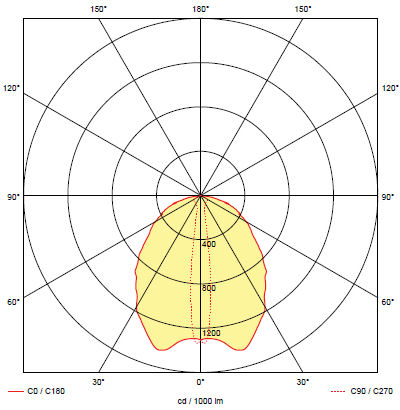

 Кривая силы света аварийного светильника для освещения эвакуационного коридора ONTEC-S F1

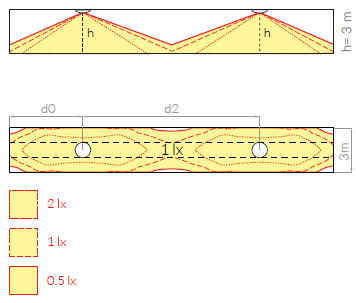

 Схема расстановки аварийных светильников для освещения эвакуационного коридора ONTEC-S F1



Высота потолка, h (м)

Дистанция d0, d3 (м)

Дистанция d1, d2 (м)

2,5

4,4

10,8

3,0

4,8

11,8

4,0

5,4

13,1

5,0

5,7

14,3

6,0

6,2

15,2

7,0

6,4

16,1

8,0

6,4

16,6

9,0

6,3

17,3

10,0

6,3

17,6



РАССТАНОВКА СВЕТИЛЬНИКОВ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S F2

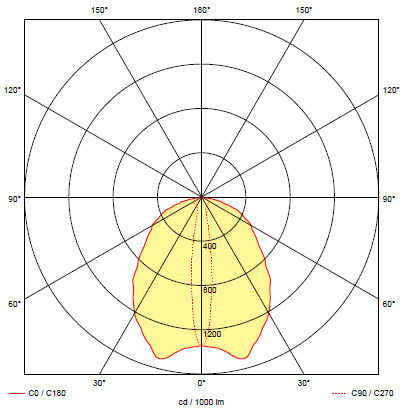

Кривая силы света аварийного светильника для освещения эвакуационного коридора ONTEC-S F2

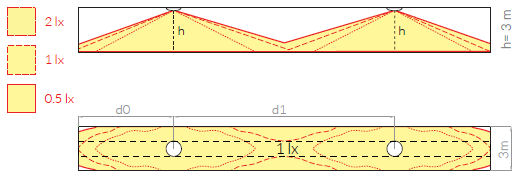

Схема расстановки аварийных светильников для освещения эвакуационного коридора ONTEC-S F2

Высота потолка, h (м)

Дистанция d0, d3 (м)

Дистанция d1, d2 (м)

2,5

5,7

13,5

3,0

6,1

14,7

4,0

6,9

16,8

5,0

7,4

18,7

6,0

8,0

19,8

7,0

8,2

20,5

8,0

8,7

21,7

9,0

8,7

22,6

10,0

8,9

23,2



РАССТАНОВКА СВЕТИЛЬНИКОВ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S W1

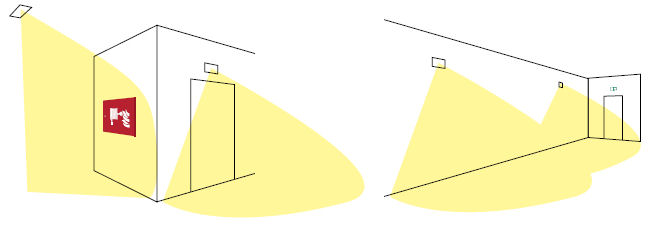

Использование аварийных светильников для освещения эвакуационного коридора ONTEC-S с оптикой типа W

 Кривая силы света аварийного светильника для освещения эвакуационного коридора ONTEC-S W1

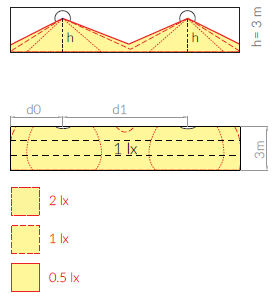

 Схема расстановки аварийных светильников для освещения эвакуационного коридора ONTEC-S W1



Высота потолка, h (м)

Дистанция d0, d3 (м)

Дистанция d1, d2 (м)

2,5

3,3

8,0

3,0

3,5

8,6

4,0

3,4

9,3

5,0

2,8

9,6

6,0

2,0

8,5

7,0

0,7

7,4



РАССТАНОВКА СВЕТИЛЬНИКОВ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S W2

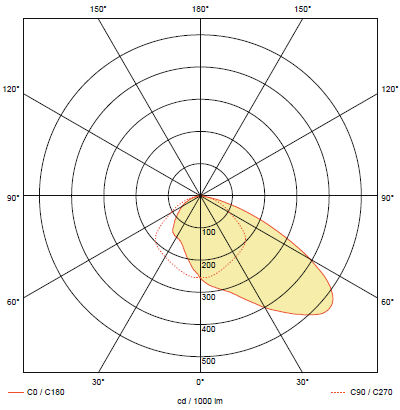

 Кривая силы света аварийного светильника для освещения эвакуационного коридора ONTEC-S W2

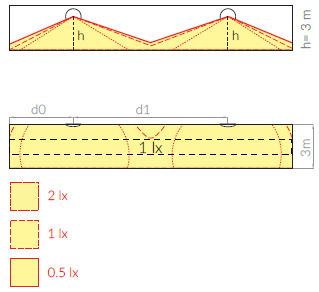

 Схема расстановки аварийных светильников для освещения эвакуационного коридора ONTEC-S W2



Высота потолка, h (м)

Дистанция d0, d3 (м)

Дистанция d1, d2 (м)

2,5

4,0

9,5

3,0

4,3

10,2

4,0

4,6

11,4

5,0

4,6

12,5

6,0

4,2

13,0

7,0

3,6

13,0

8,0

2,5

12,1

9,0

1,2

10,9

10,0

0,5

8,4



ОБЛАСТЬ ПРИМЕНЕНИЯ
Аварийный светильник серии ONTEC-S применятся для освещения эвакуационных коридоров, узких проходов, путей эвакуации. Пылевлагозащищенное исполнение, позволяет применять светильник в помещениях промышленного назначения, а также в медицинских учреждениях, в чистых помещениях, на предприятиях по производству продуктов питания, фармацевтических препаратов, микроэлектроники, прецизионной техники. Светильник освещения эвакуационных коридоров имеет привлекательный внешний вид и хорошо подойдет для интерьеров современных офисов, административных зданий, магазинов и торговых центров.

СПОСОБ УСТАНОВКИ

Аварийные светильники ONTEC-S для освещения эвакуационных коридоров могут быть установлены в подвесные потолки типа «Армстронг», в потолки из гипсокартона или установлены на потолок и стены. Специальные кронштейны позволяют устанавливать светильник на стены под углом к плоскости стены.

МОНТАЖНАЯ СХЕМА

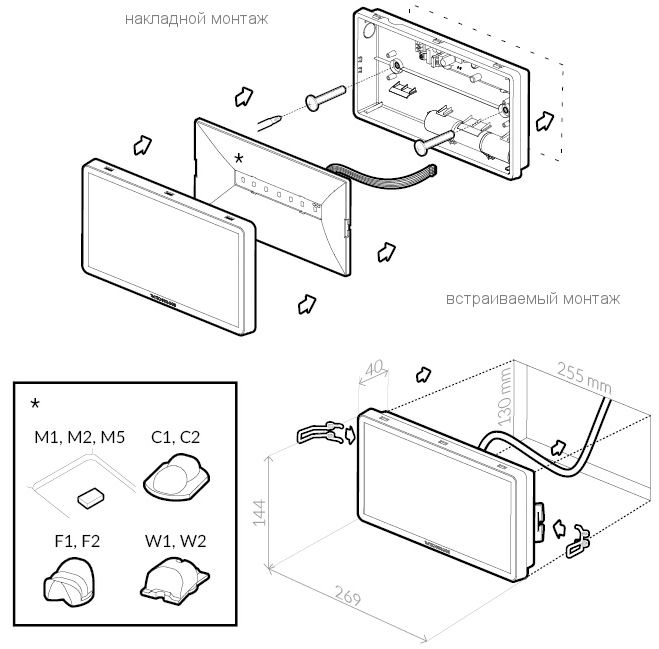

Монтажная схема аварийного светильника для освещения эвакуационного коридора ONTEC-S

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Корпус – АБС-пластик
Рассеиватель – прозрачный поликарбонат

Цвет корпуса – белый RAL 9003, специальный цвет – под заказ
Способ монтажа – полувстраиваемый или накладной
Мощность/Источник света/световой поток:

ONTEC-S C1, C2:
2,5W 1xLED 204lm / 204lm

5W 2xLED 246lm / 410 lm

ONTEC-S F1, F2:
2,5W 1xLED 205lm / 205lm
5W 2xLED 241lm / 398 lm

ONTEC-S W1, W2:
2,5W 1xLED 185lm / 185lm
5W 2xLED 213lm / 351 lm

Время работы в аварийном режиме – 1 час или 3 часа
Время заряда аккумуляторной батареи – 24 часа

Входное рабочее напряжение для автономных указателей – 230V AC/50-60Hz

Класс электробезопасности – II
Класс защиты – IP65
Рабочий температурный диапазон: 10 … +40°С, адаптация для условий -25°C … +55°C

Размеры корпуса: 269x144x40 мм
Установочное отверстие для полувстраиваемого монтажа – 255х130 мм

ЦЕНА НА АВАРИЙНЫЙ СВЕТИЛЬНИК ДЛЯ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S

На нашем сайте указаны базовые отпускные цены без учета стоимости доставки в ваш регион. Цена светильника будет зависеть от объема Вашего заказа. На заказы от 10 тыс. рублей действует прогрессивная шкала скидок. При заказе от 50 тыс. рублей действуют специальные цены.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ АВАРИЙНЫЙ СВЕТИЛЬНИК ДЛЯ ОСВЕЩЕНИЯ ЭВАКУАЦИОННЫХ КОРИДОРОВ ONTEC-S

Для быстрого оформления заказа воспользуйтесь корзиной покупок. Оплата заказа осуществляется после согласования цены и сроков поставки. При оформлении заказа Вам необходимо будет указать только контактную информацию. Наш менеджер уточнит все необходимые параметры поставки, возможные цены, скидки и свяжется с Вами. Вы получите ответ течении одного рабочего дня. Оплата вашего заказа осуществляется безналичным расчетом по счету.
