Люминесцентный светильник аварийного освещения IP44 SAFE-22 Teknoware
Люминесцентный светильник аварийного освещения IP44 серии SAFE 22. Светильник предназначен для накладного монтажа. Возможен полувстраиваемый монтажа в подвесные потолки или стены из гипсокартона. Светильник хорошо подойдет для освещения открытых пространств, и так же может использоваться для освещения путей эвакуации. Люминесцентный светильник аварийного освещения поставляются в модификациях различной мощности – 9W(2G7) и 18W(2G11), с различным типом резервного подключения – автономные и централизованные. Световой поток SAFE 22 позволяет обеспечить нормативный уровень освещения для антипанического освещения или для освещения путей эвакуации в помещениях с высотой потолка от 2,5 до 8 метров. Корпус светильника имеет защиту IP44 и идеально подойдет для помещений, где требуется частая влажная уборка – медицинские центры, чистые помещения, цеха по производству фармацевтических препаратов, микроэлектроники, продуктов питания.
МОДИФИКАЦИИ
| Артикул | Напряжение | Мощность | Источник света | Температура | Примечание | Цена | Количество |
|---|---|---|---|---|---|---|---|
| SAFE 22 TWT2282 | 230V AC | 18VA | 9W (2G7) | -5…+30°C | 1 час, аккумулятор | цена по запросу | |
| SAFE 22 TWT2283 | 230V AC | 19VA | 9W (2G7) | -5…+30°C | 3 часа, аккумулятор | цена по запросу | |
| SAFE 22 TWT2281K | 230V AC-DC | 11VA - 8W | 9W (2G7) | -10…+50°C | Адресная централизованная система 230V | цена по запросу | |
| SAFE 22 TWT2281 | 230V AC-DC | 12VA - 9W | 9W (2G7) | -10…+50°C | Централизованная система 230V | цена по запросу | |
| SAFE 22 TWT2284K | 230V AC-DC | 22VA - 18W | 18W (2G11) | -10…+50°C | Адресная централизованная система 230V | цена по запросу | |
| SAFE 22 TWT2284 | 230V AC-DC | 26VA - 18W | 18W (2G11) | -10…+50°C | Централизованная система 230V | цена по запросу | |
| SAFE 22 TWT2221 | 24V AC-DC | 9VA - 11W | 9W (2G7) | -10…+50°C | Централизованная система 24V | цена по запросу | |
| SAFE 22 TWT2224 | 24V AC-DC | 26VA - 18W | 18W (2G11) | -10…+50°C | Централизованная система 24V | цена по запросу |
Полное описание
ТИП СВЕТИЛЬНИКА
Люминесцентный светильник аварийного освещения открытых пространств и путей эвакуации.
КАТЕГОРИЯ СВЕТИЛЬНИКА
Аварийные светильники, эвакуационные светильники, светильники аварийного освещения, автономные светильники, аварийные светильники централизованного типа.
ОПИСАНИЕ
Люминесцентный светильник аварийного освещения поставляется в пластиковом круглом корпусе с опаловым рассеивателем. В корпусе светильника расположена электронная схема светильника и компактная люминесцентные лампа.
Светильники централизованного типа поставляются в модификациях с компактной люминесцентной лампой - 9W(2G7) и 18W(2G11). Автономные светильники поставляются с люминесцентной лампой мощностью 9W(2G7) и имеют собственную аккумуляторную батарею, емкость которой обеспечивает время работы в автономном режиме – 1 или 3 часа.
Модификации светильников SAFE-22 можно разделить на светильники централизованного типа для работы от центральной батареей и автономного типа с аккумуляторными батареями.
Светильники централизованного типа различаются на:
- Централизованные, для работы от сети 230V AC/DC
- Адресные, для работы от сети 230V AC/DC
- Низковольтные, для работы от сети 24V AC/DC
Адресные светильники применяются в адресных системах аварийного освещения где необходимо организовать управление или мониторинг каждого светильника в отдельности.
Для обеспечения нормативной освещенности светильники SAFE-22 устанавливаются с определенной дистанцией друг от друга и на определенном расстоянии от стен. Рекомендуемая дистанция монтажа зависит от высоты потолка и определяется методом светотехнического расчета или по соответствующим таблицам фотометрии.
РАССТАНОВКА СВЕТИЛЬНИКОВ SAFE-22 ДЛЯ ОСВЕЩЕНИЯ ОТКРЫТЫХ ПРОСТРАНСТВ
Данные в таблице указаны для освещения открытых пространств с уровнем освещенности 0,5lx
Люминесцентный светильник аварийного освещения централизованного типа 9W
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R3 (м) |
R4 (м) |
|
2,5 |
14 |
3,5 |
7 |
7 |
3,5 |
|
4 |
5 |
4,5 |
8 |
8 |
4,5 |
|
6 |
2,5 |
4,5 |
8 |
8 |
4,5 |
Люминесцентный светильник аварийного освещения централизованного типа 18W
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R3 (м) |
R4 (м) |
|
2,5 |
34 |
4,5 |
8 |
8 |
4,5 |
|
4 |
13 |
5,5 |
10 |
10 |
5,5 |
|
6 |
6 |
6 |
11 |
11 |
6 |
|
8 |
3,4 |
6 |
11 |
11 |
6 |
Люминесцентный светильник аварийного освещения автономного типа с аккумулятором
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R3 (м) |
R4 (м) |
|
2,5 |
2 |
2,5 |
4 |
4 |
2,5 |
РАССТАНОВКА СВЕТИЛЬНИКОВ SAFE-22 ДЛЯ ОСВЕЩЕНИЯ ПУТЕЙ ЭВАКУАЦИИ
Данные в таблице указаны для освещения путей эвакуации с уровнем освещенности 1,0lx
Люминесцентный светильник аварийного освещения централизованного типа 9W
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R4 (м) |
|
2,5 |
14 |
3,5 |
8 |
3,5 |
|
4 |
5 |
3,5 |
10 |
3,5 |
|
6 |
2,5 |
3,5 |
11 |
3,5 |
Люминесцентный светильник аварийного освещения централизованного типа 18W
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R4 (м) |
|
2,5 |
34 |
4,5 |
11 |
4,5 |
|
4 |
13 |
5,5 |
14 |
5,5 |
|
6 |
6 |
5,5 |
15 |
5,5 |
|
8 |
3,4 |
5 |
16 |
5 |
Люминесцентный светильник аварийного освещения автономного типа с аккумулятором
|
Высота потолка, h (м) |
Освещение под светильником, lx |
R1 (м) |
R2 (м) |
R4 (м) |
|
2,5 |
2 |
1,5 |
5 |
1,5 |
На крупных проектах, где используется большое количество эвакуационных указателей и аварийных светильников наиболее предпочтительным будет применения решений с центральной батареей. Чем больше светильников используется в проекте, тем выгоднее становится применение решений централизованного типа. Светильники централизованного типа имеют более низкую стоимость и последующее обслуживание таких светильников будет проще и дешевле. Централизованные решения снижают стоимость владения аварийным освещением и позволяют реализовать более богатый функционал управления, мониторинга и диспетчеризации.
СПОСОБ УСТАНОВКИ
Аварийные светильники серии SAFE-22 предназначены для накладного монтажа на потолки или стены.
Возможен полувстраиваемый монтаж в потолки или стены из гипсокартона. Диаметр установочного отверстия – 256мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Аварийные светильники серии SAFE-22 применяются для эвакуационного освещения открытых пространств или путей эвакуации. Хорошо подойдут для освещения эвакуационных лестниц, технических помещений, а так же в помещениях где необходимо выполнять периодическую влажную уборку.

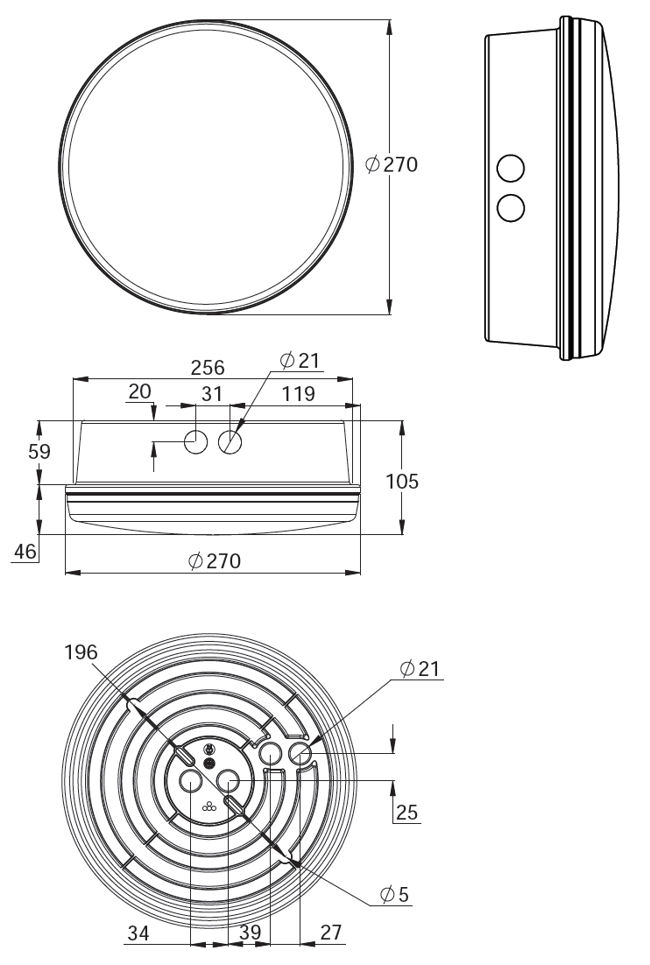

ЧЕРТЕЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет корпуса – RAL 9003
Степень защиты от проникновения пыли и влаги – IP44
Класс защиты от поражения электрическим током – II
Источник света — LED
Кабель электропитания — 2/3 x 2,5 мм2; 2 x 2,5 мм2 для модификации 24V
Размеры – D270х105мм
ПРОЕКТНОЕ РЕШЕНИЕ НА СИСТЕМУ С ЛЮМИНЕСЦЕНТНЫМИ СВЕТИЛЬНИКАМИ АВАРИЙНОГО ОСВЕЩЕНИЯ SAFE-22
Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Технические специалисты нашей компании разработают оптимальное решение, подготовят все необходимые спецификации, предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.
ЦЕНА НА ЛЮМИНЕСЦЕНТНЫЕ СВЕТИЛЬНИКИ АВАРИЙНОГО ОСВЕЩЕНИЯ SAFE-22
Вы можете использовать светильники Teknoware как отдельные компоненты аварийного освещения, а можете заказать проектное решение всей системы целиком. Для простого заказа стоимость светильников будет зависеть от выбранной модификации и объема поставки. Если Вы заказываете проектное решение - стоимость рассчитывается индивидуально и будет зависит от базового решения и объема всей системы аварийного освещения целиком. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.
КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ЛЮМИНЕСЦЕНТНЫЕ СВЕТИЛЬНИКИ АВАРИЙНОГО ОСВЕЩЕНИЯ SAFE-22
Для простого заказа воспользуйтесь корзиной покупок. При оформлении заказа Вам необходимо будет указать только контактную информацию. Наш менеджер выполнит расчет стоимости, свяжется с Вами и сообщит цену и сроки поставки. Вы получите ответ течении одного рабочего дня. Оплата вашего заказа осуществляется безналичным расчетом по счету.
Вы так же можете отправить запрос почтой info@exit-svet.ru
или позвонить по телефону: +7 (495) 740-28-29
