Блок аварийного питания БАП для линейных и компактных люминесцентных ламп (ЛЛ/КЛЛ) Primus TEC 6-58W EVG Intelight

Блок аварийного питания БАП серии Primus TEC EVG для светильников с линейными или компактными люминесцентными лампами мощность 6-58W.  Корпус выполнен из высококачественного поликарбоната, не поддерживающего горение. Работает с электронными и электромагнитными балластами. Совместим с линейными и компактными люминесцентными лампами. БАП поддерживает постоянный или непостоянный режим работы. Блоки аварийного питания поставляются в нескольких модификациях с никель-кадмиевой (Ni-Cd) аккумуляторной батареей на 1 или 3 часа автономной работы. Максимальная продолжительность заряда батареи: 24 часа.

МОДИФИКАЦИИ

Артикул Режим работы Время работы Тип АКБ Цена Количество
97933 Primus TEC 6-58W 1h EVG Постоянный, Непостоянный 1 час Ni-Cd цена по запросу

39945 Primus TEC 6-58W 3h EVG Постоянный, Непостоянный 3 часа Ni-Cd цена по запросу


Полное описание

ТИП БАП
Блок аварийного питания для люминесцентных ламп (ЛЛ, КЛЛ) 6-58W

ОПИСАНИЕ
Блок аварийного питания предназначен для работы с электронными пускорегулирующими аппаратами ЭПРА, а также может подключаться к электромагнитным ПРА. Блок аварийного питания совместим со практически со всеми известными типами балластов, может использоваться в светильниках с линейными (ЛЛ) и компактными (КЛЛ) люминесцентными лампами мощностью от 6 до 58W.

Блок аварийного питания поставляется в комплекте с никель-кадмиевой аккумуляторной батареей. Модификации БАП различаются емкостью батареи, рассчитанной на 1, 2 или 3 часа автономной работы светильника.

БАП серии Primus TEC предназначены для подключения к сети переменного напряжения 230V. В штатном состоянии БАП поддерживает аккумуляторную батарею в заряженном состоянии. В случае отключении входного напряжения - БАП автоматически переходит в режим аварийной работы от аккумуляторной батареи. Время работы в аварийном режиме зависит от емкости батареи и мощности люминесцентных ламп. Полный заряд аккумуляторной батареи достигается через 24 часа после подключения или восстановления нормального напряжения на входе БАП.

В зависимости от схемы подключения БАП, светильник может работать в постоянном (SA) или в непостоянном (A) режиме действия.

СПОСОБ УСТАНОВКИ
БАП серии Primus TEC предназначен для установки внутри или снаружи корпуса светильника.

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения БАП приведена исключительно в иллюстративных целях, не включают все возможные соединения БАП с электронными балластами, доступными на рынке.

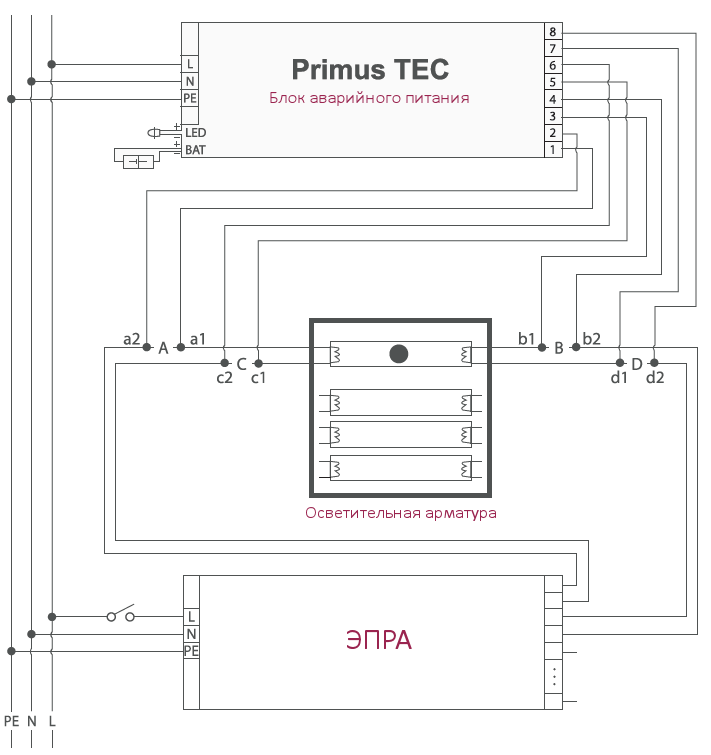

Схема подключения блока аварийного питания Primus TEC 6-58W EVG для светильников с люминесцентными лампами

Обозначения:
- Люминесцентная лампа для аварийного освещения отмечена на схеме точкой „•”
- Буквами A, B, C и D на проводах обозначены точки, в которых провода должны быть перерезаны
- Буквами a1, a2, b1, b2, c1, c2, d1 и d2 с цифрами обозначены “свободные” провода, полученные после разрезания.

Необходимо последовательно сделать разрезы, как описано выше и отмечено на схеме, затем подключить “свободные” провода к выходам БАП и ЭПРА:
 - Разрез А: соедините (а1-1) и (а2-2)
 - Разрез B: соедините (b1-3) и (b2-4)
 - Разрез C: соедините (c1-5) и (c2-6)
 - Разрез D: соедините (d1-7) и (d2-8)

ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ

Блок авариного питания серии Primus TEC 6-36W совместим со следующими типами компактных (КЛЛ) и линейных (ЛЛ) люминесцентных ламп:

 - T8 - 18/36/58W
 - T5 - 4/6/8/13/14/24W
 - T5C - 22/40W
 - T9C - 22/32W
 - TC-TEL - 13/18/26/32W
 - TC-DEL - 10/13/18/26W
 - TC-DD - 10/16/21/28/38W
 - TC-L - 18/24/36/55*W
 - TC-SE - 5/7/11W

РАЗМЕРЫ

Размеры БАП серии Primus TEC 6-58W EVG для линейных и компактных люминесцентных ламп

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 - Напряжение питания: 230V / 50Hz
 - Рабочая частота: 20kHz - 40kHz
 - Потребляемая мощность от сети: max 4W
 - Световой поток во время аварийной работы: не менее 10%
 - Время, необходимое для перехода в аварийный режим: 0,2 - 0,8 сек.
 - Температура окружающей среды (Ta): 5 +50°C
 - Рабочая температура (Tc) 70°C
 - Напряжение разомкнутой цепи: 1000V
 - Используемая батарея: высокотемпературная никель-кадмиевая батарея Ni-Cd HT (никель-металлгидридная батарея Ni-Mh HT в качестве опции).
 - Напряжение аккумуляторной батареи: 3,6V /4,8V
 - Емкость аккумулятора: 1h - 1,5Ah, 2h - 2,5Ah, 3h - 4,0Ah
 - Максимальная продолжительность зарядки аккумулятора: 24 часа
 - Сечение проводов: 1,5 mm2
 - Монтаж: в осветительном приборе
 - Цвет корпуса: белый
 - Размеры (В/Ш/Д): 32/42/152
