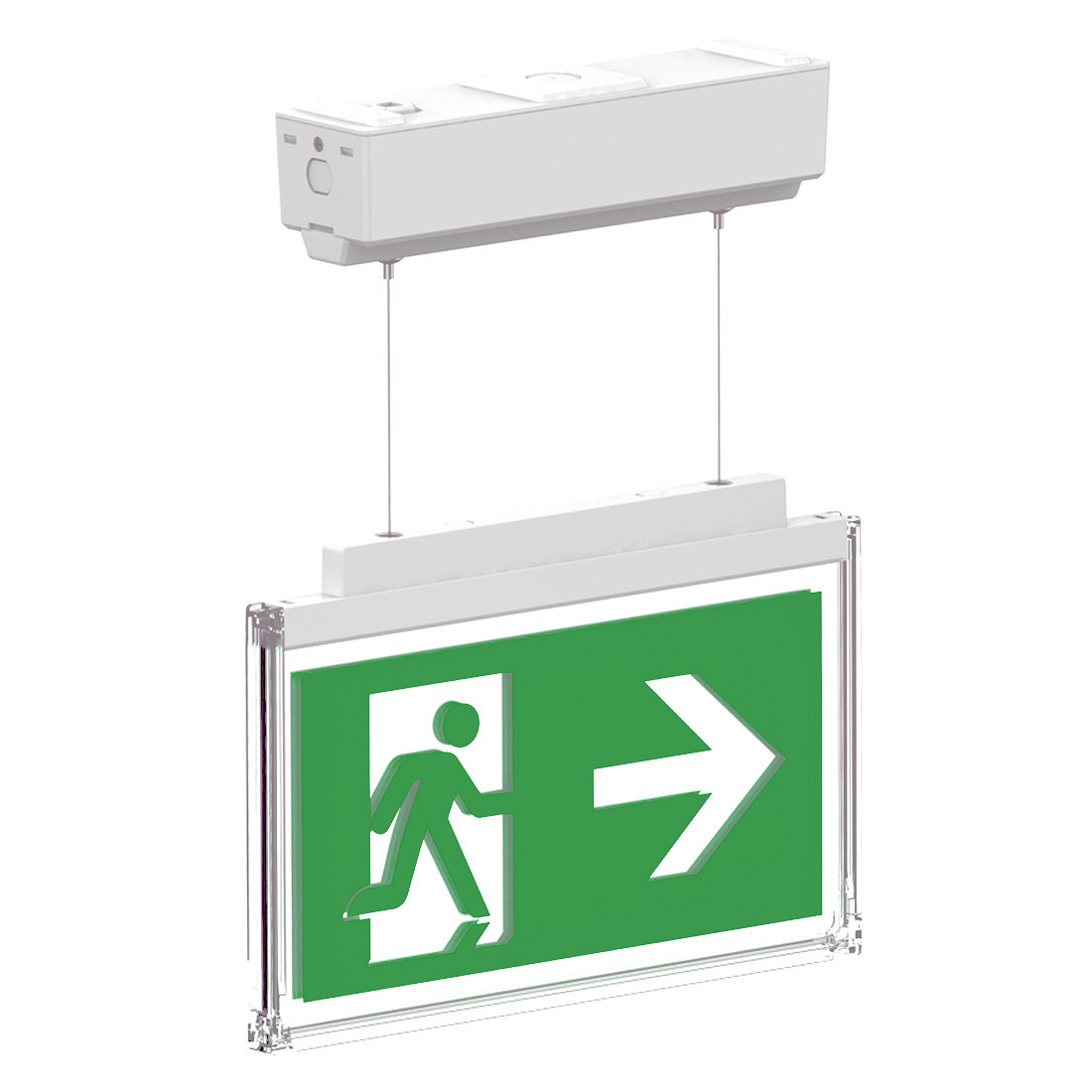

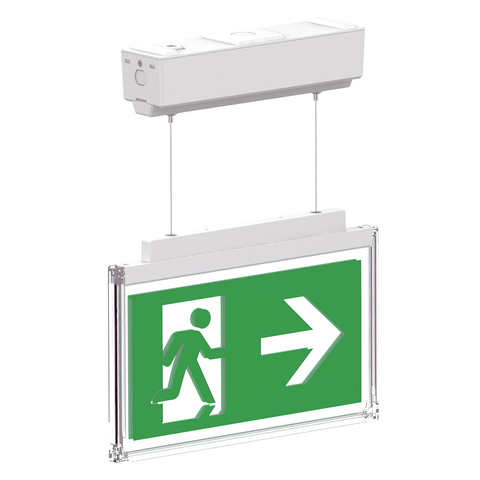

Световой указатель направления эвакуации на низковольтном токопроводящем подвесе Moncato DP918-DP127 KIT

ТИП ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ

Светодиодный световой указатель направления эвакуации с возможностью монтажа на низковольтном токопроводящем подвесе, с уникальным дизайном светового табло.

КАТЕГОРИЯ ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ

Световой указатель, указатель направления эвакуации, подвесной эвакуационный указатель, указатель на тросовом подвесе.

ОПИСАНИЕ

Конструкция

Подвесной эвакуационный указатель состоит из следующих основных компонентов:
     - Корпус с верхней крышкой из негорючего поликарбоната;
     - Двухстороннее световое табло из акрилового стекла со светорассеивающей матрицей;
     - Комплект для подвесного монтажа (код для заказа DP127-2597, поставляется отдельно);
     - Транслюцентные пиктограммы.

Особенности конструкции

Корпус и крышка:
     - Материал: высококачественный поликарбонат (не поддерживает горение);
     - Крепление крышки: две боковые защелки + два фиксирующих шурупа;
     - Предусмотрены места для ввода кабеля электропитания: через верхнюю крышку или с торцов на корпусе.

Световое табло:
     - Материал: акриловое стекло со светорассеивающей матрицей;
     - Конструкция: боковые прозрачные пазы для установки пиктограмм;
     - Дальность распознавания: 24,6 м;
     - Соотношение сторон: 1:2 (соответствует требованиям ГОСТ 12.4.026-2015);
     - Совместимость: пиктограммы, соответствуют ГОСТ 12.4.026-2015;
     - Особенности: световое табло отличается широким прозрачным кантом. За счет этого создается эффект объемности и невесомости знака безопасности в пространстве. Визуально выглядит интересно, привлекательно, эффектно.

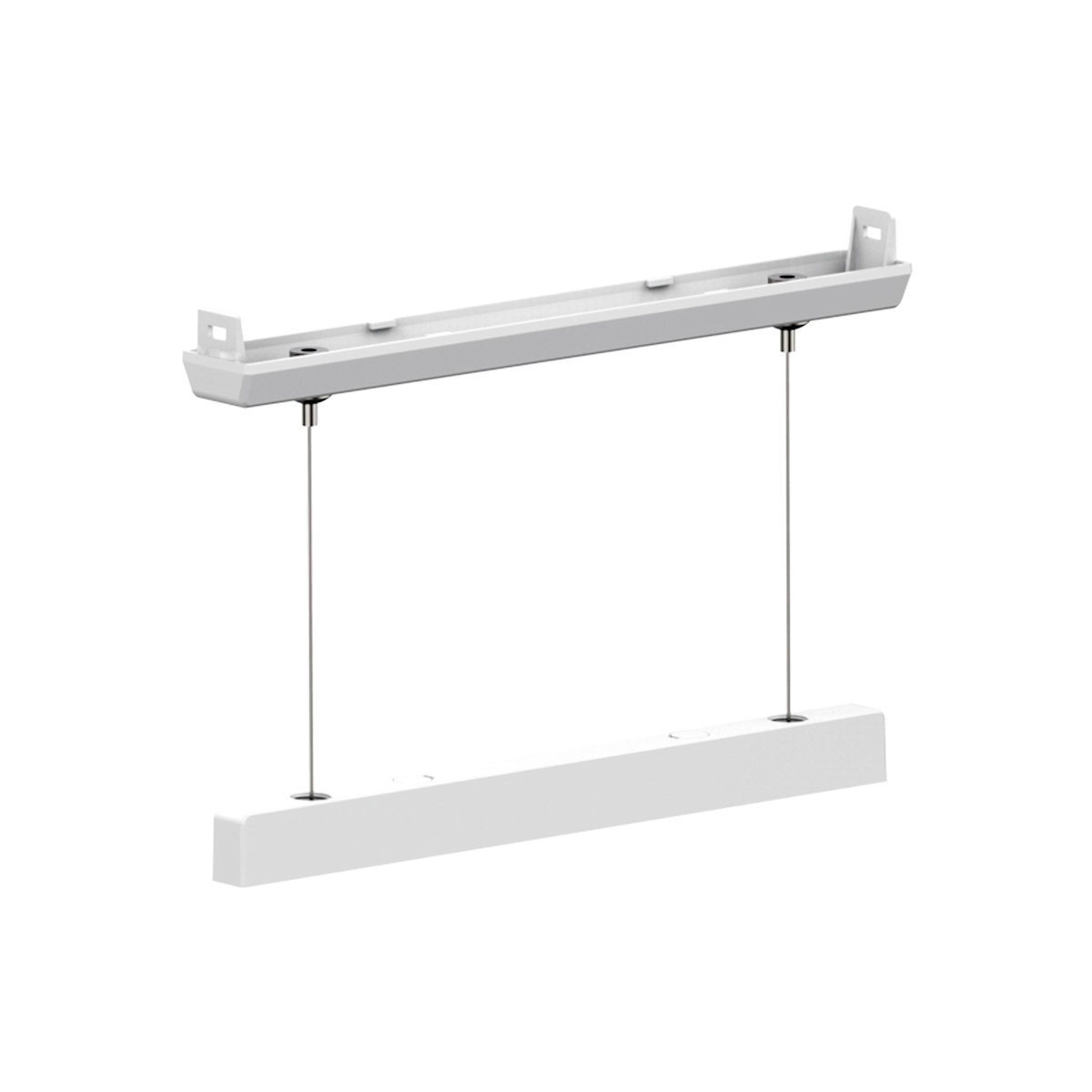

Подвесной комплект:
     - Комплектация: два стальных токопроводящих троса в изоляции, два цанговых зажима с возможностью регулировки длины троса длиной до 1 метра, пластиковый навес для крепления подвеса к корпусу указателя, пластиковый навес для крепления табло к подвесу.
     - Регулировка: цанговый зажим позволяет регулировать длину подвеса в диапазоне от 2 до 100 см.
     - Маркировка: токопроводящие тросы обеспечивают питание светодиодного модуля светового табло низковольтным постоянным напряжением. Для корректного подключения светодиодного модуля к плате - тросы имеют маркировку «+» и «-». Для предотвращения повреждений - необходимо строго соблюдать полярность при подключении.

Транслюцентные пиктограммы

Транслюцентные пиктограммы светового указателя направления эвакуации Moncato DP918 изготовлены из специального светорассеивающего материала, который обеспечивает высокую равномерность освещения и четкость изображения.

Пиктограммы отличаются отличной износостойкостью и долговечностью — они устойчивы к влаге, сырости и УФ-излучению. В отличие от самоклеящихся знаков, транслюцентные пиктограммы монтируются просто и не требуют специальных навыков.

После установки не остается следов клея, пузырей или градиентной засветки, характерных для самоклеящейся пленки. При необходимости пиктограммы легко заменяются на новые. После удаления защитной пленки световое табло выглядит эффектно — как ровное, чистое, прозрачное кварцевое стекло, что делает его эстетичным решением для современных интерьеров.

Режимы работы

Предусмотрен только постоянный режим действия. Дополнительных настроек режима работы – не требуется. В режиме постоянного действия указатель светится при подключении входного сетевого электропитания. При отключении входного сетевого напряжения - световой указатель переходи в аварийный режим работы и продолжает работу от собственной аккумуляторной батареи.

Аккумуляторная батарея

В подвесном эвакуационном указателе Moncato DP918 применяется современная безопасная литий железо-фосфатная (LiFePO4) аккумуляторная батарея. Емкость батареи обеспечивает работу указателя в течение 3 часов. Для повышения безопасности и продления срока службы аккумуляторной батареи предусмотрена встроенная функция температурной компенсации заряда батареи (NTC).

При подключении светового напряжения - зарядное устройство автоматически выполняет подзарядку батареи. Полностью разряженная батарея требует зарядки в течение 24 часов. При первом включении светового указателя направления эвакуации необходимо непрерывно выполнять зарядку батареи не менее 24 часов, чтобы обеспечить максимальный набор емкости и длительный срок эксплуатации батареи.

Проверка исправности

Проверка исправности выполняется при помощи кнопки ТЕСТ, эмитирующей аварийную ситуацию. Кнопка ТЕСТ расположенной на корпусе указателя, имеет светодиодную индикацию для подтверждения исправной функции заряда батареи.

СПОСОБ УСТАНОВКИ

Сборка м монтаж

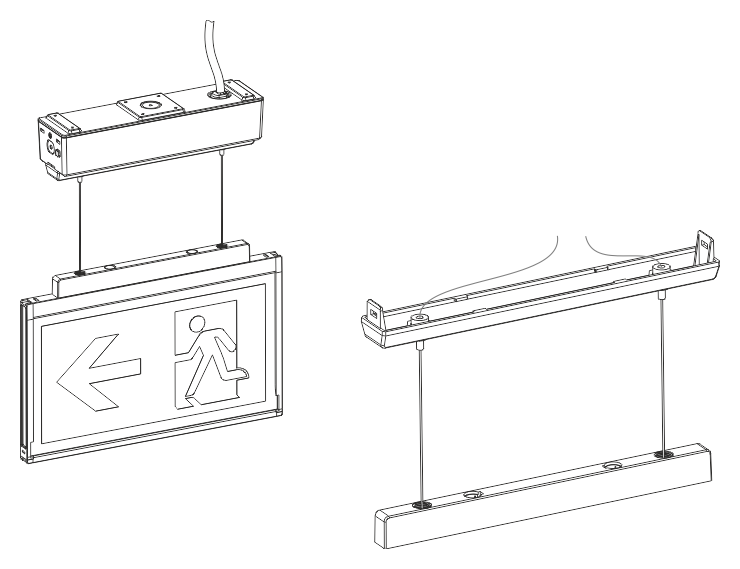

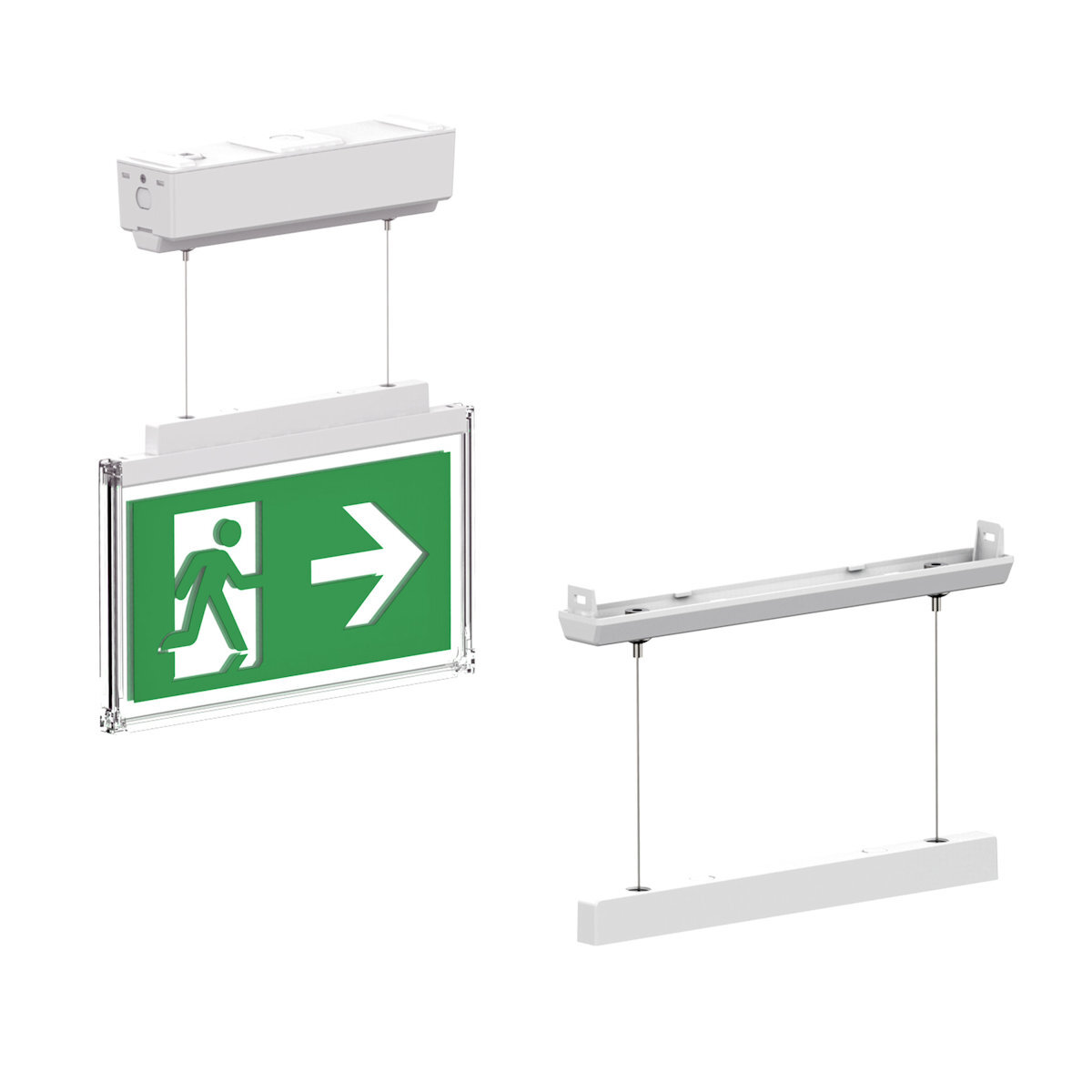

В стандартной комплектации указатель Moncato DP918 поставляется в собранном виде для потолочного монтажа. Для монтажа светового указателя направления эвакуации на тросовом подвесе необходимо выполнить частичны разбор - отделить табло от корпуса. Между корпусом и табло устанавливается комплект для подвесного монтажа DP127-2597. Подвес представляет собой стальной трос и кабель электропитания с внешней изоляцией. Верхняя часть подвеса крепится к корпусу на защелках. Световое табло крепится к нижней части подвеса при помощи шурупов. Токопроводящий подвес подключается к низковольтной клеммной колодке, установленной на плате. Провода подвеса имеют маркировку «+» или «-». Во избежание выхода светодиодного модуля из строя - необходимо соблюдать полярность при подключении токопроводящего подвеса к клеммной колодке.

После завершения сборки световой указатель направления эвакуации монтируется к потолочному перекрытию. Монтаж выполняется через верхнюю крышку корпуса указателя.

Установка пиктограмм

Не требует специальных навыков. Пиктограммы изготовлены из жесткого упругого светорассеивающего пластика и легко устанавливаются в пазы светового табло. При необходимости, пиктограммы можно заменить в любой момент. Если световой указатель используется как односторонний - рекомендуем применять белый фон с обратной стороны табло. Белый фон входит в комплект поставки, работает как дополнительный светоотражатель, улучшает яркость и равномерность освещения табло, повышает четкость изображения.

Электромонтаж

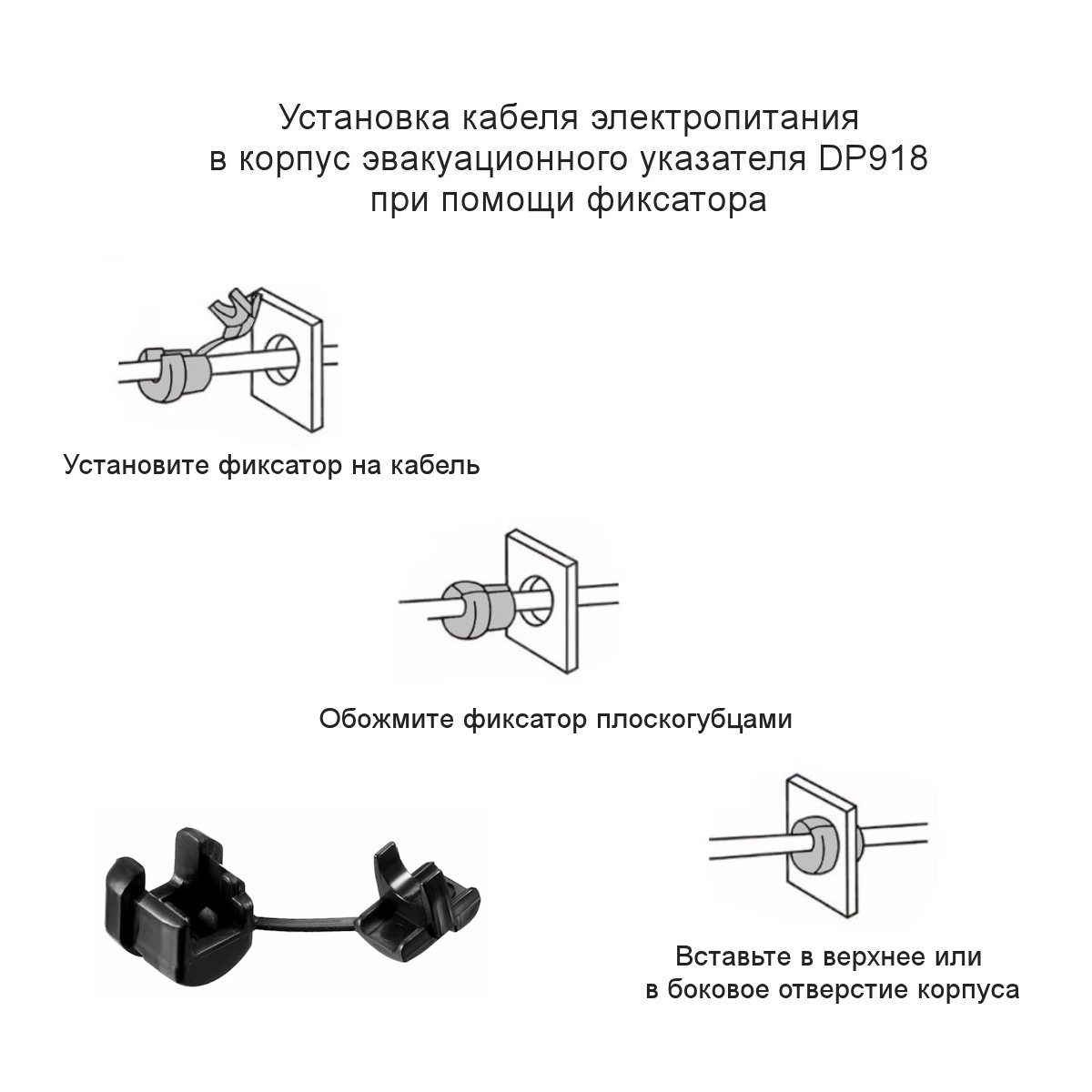

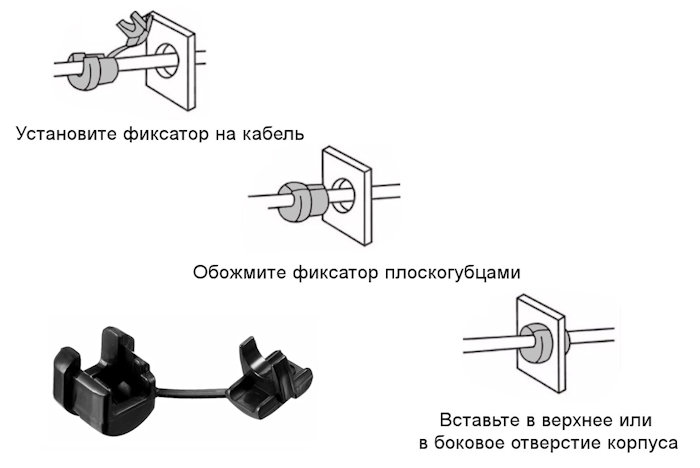

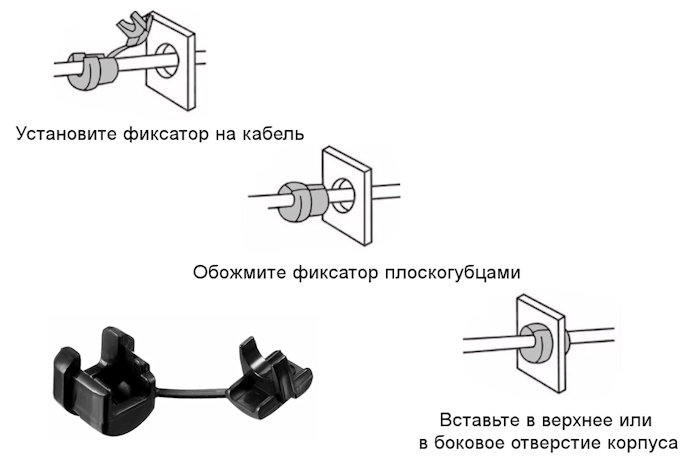

Подключение электропитания выполняется при помощи сетевого кабеля с разъемом для подключения к плате. Кабель с разъемом входит в комплект поставки. Подключение электропитания выполняется через отверстие в верхней крышке указателя, либо через дополнительные отверстия, расположенные с торцов корпуса. Для обеспечения надежного электрического соединения кабель необходимо закрепить в корпусе при помощи кабельного фиксатора. Кабельный фиксатор входит в комплект поставки.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Световой указатель Moncato DP918 служит для обозначения эвакуационных выходов, направления движения при эвакуации, обозначения расположения мест первичных средств пожаротушения. Используется совместно с эвакуационными или пожарными знаками безопасности. Предназначен для эксплуатации в сухих отапливаемых помещениях.

Указатель на тросовом подвесе идеально подойдет для пространств с высотой потолка более 3 метров. Длину подвеса легко регулировать при помощи цангового зажима. При необходимости тросовый подвес можно заменить на жесткий подвес из алюминиевой трубы или трубы из нержавеющей стали.

Применение токопроводящих подвесов в световых эвакуационных указателях — это революционный подход к организации освещения, который меняет представление о визуальной чистоте интерьеров. Использование токопроводящих подвесов позволяет полностью отказаться от видимых кабелей питания между корпусом и световым табло. Это создает эффект «парящего» светового табло — легкого, воздушного, не отягощенного техническими деталями.

Токопроводящие подвесы открывают новые возможности для дизайнеров:
     - можно создавать сложные световые сценарии без ущерба для эстетики;
     - внимание фокусируется на дизайне самого указателя, а не на технической «начинке»;
     - технологичное решение, соответствующее трендам smart-архитектуры.

Токопроводящие подвесы — это не просто техническое решение, а инструмент для создания безупречной визуальной среды, где безопасность становится органичной частью архитектурного замысла.

Эвакуационный указатель на токопроводящих подвесах в комбинации со световым табло, обладающим впечатляющим визуальным эффектом, идеально подойдут для таких пространств, как:
     - Премиальные торговые галереи и бутики;
     - Современные офисные пространства open-space;
     - Дизайнерские рестораны и отели;
     - Выставочные залы и музеи;
     - Медицинские центры премиум-класса.

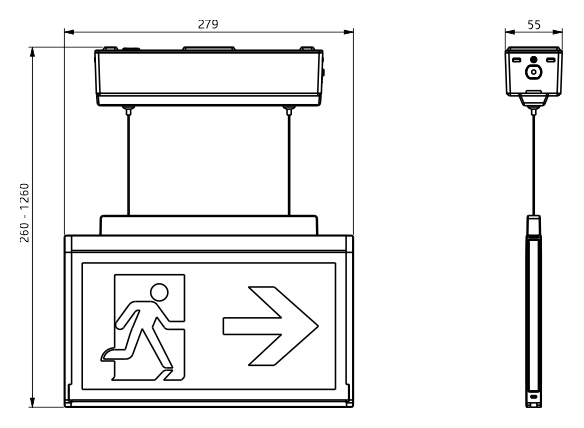

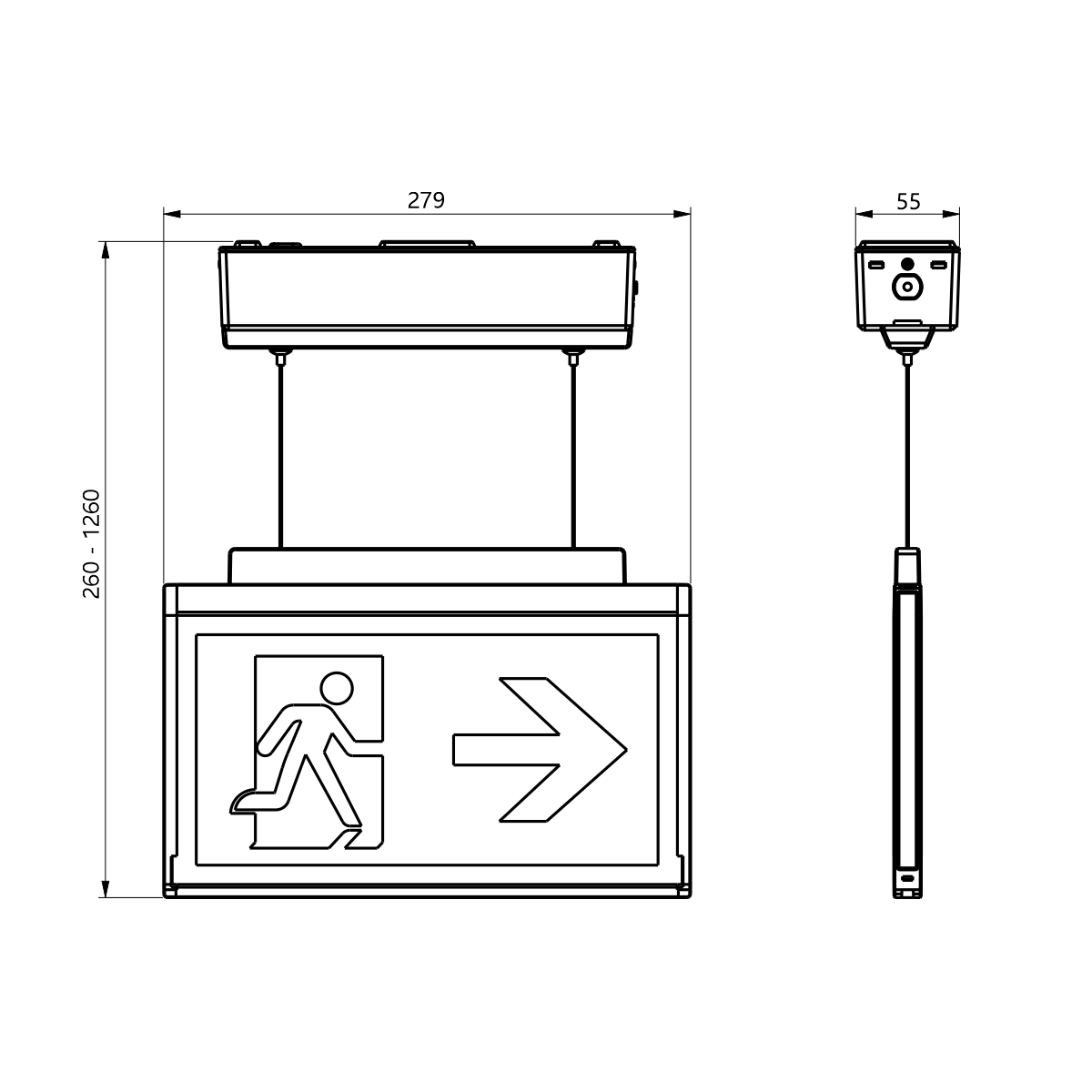

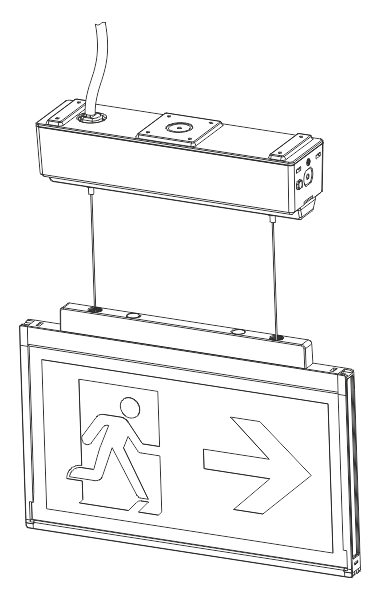

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал корпуса – PC, поликарбонат
• Цвет корпуса - белый
• Входное напряжение - 220-240V 50/60Hz
• Источник света - светодиодный модуль 14LED SMD2835
• Цветовая температура светодиодов - 6000-7000K
• Максимальная полная потребляемая мощность – 6.25VA
• Дальность распознавания – 24.6м
• Режим действия – SA, только постоянный
• Продолжительность работы в аварийном режиме - 3H, 3 часа
• Аккумуляторная батарея - 3.2V 1000mAh LiFePO4
• Время заряда аккумуляторной батареи - 24 часа
• Температурная компенсация заряда батареи – функция NTC (Negative Temperature Coefficient)
• Степень защиты от проникновения пыли и влаги - IP20
• Класс защиты от поражения электрическим током – I
• Индикатор заряда - зеленый светодиод
• Тестирование исправности – MT, кнопка ручного тестирования
• Температура окружающей среды, Ta - 0 ~ 40℃
• Размеры в собранном виде – 347.4x55х279мм
• Стандартная длина жесткого подвеса – 100 мм (может быть увеличена).
• Количество в мульти-упаковке – 6шт

ЦЕНА НА СВЕТОВОЙ УКАЗАТЕЛЬ НАПРАВЛЕНИЯ ЭВАКУАЦИИ Moncato DP918-DP127 KIT

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ЭВАКУАЦИОННЫЙ УКАЗАТЕЛЬ Moncato DP918-DP127 KIT НА ТОКОПРОВОДЯЩЕМ ПОДВЕСЕ

Используйте следующую спецификацию для планирования заказа Moncato DP918:
1. DP918-2579 LED SA 3H MT Moncato Световой эвакуационный указатель.
2. DP127-2597 Moncato Комплект подвесного монтажа.
3. Пиктограммы 147x270 транслюцентные.
