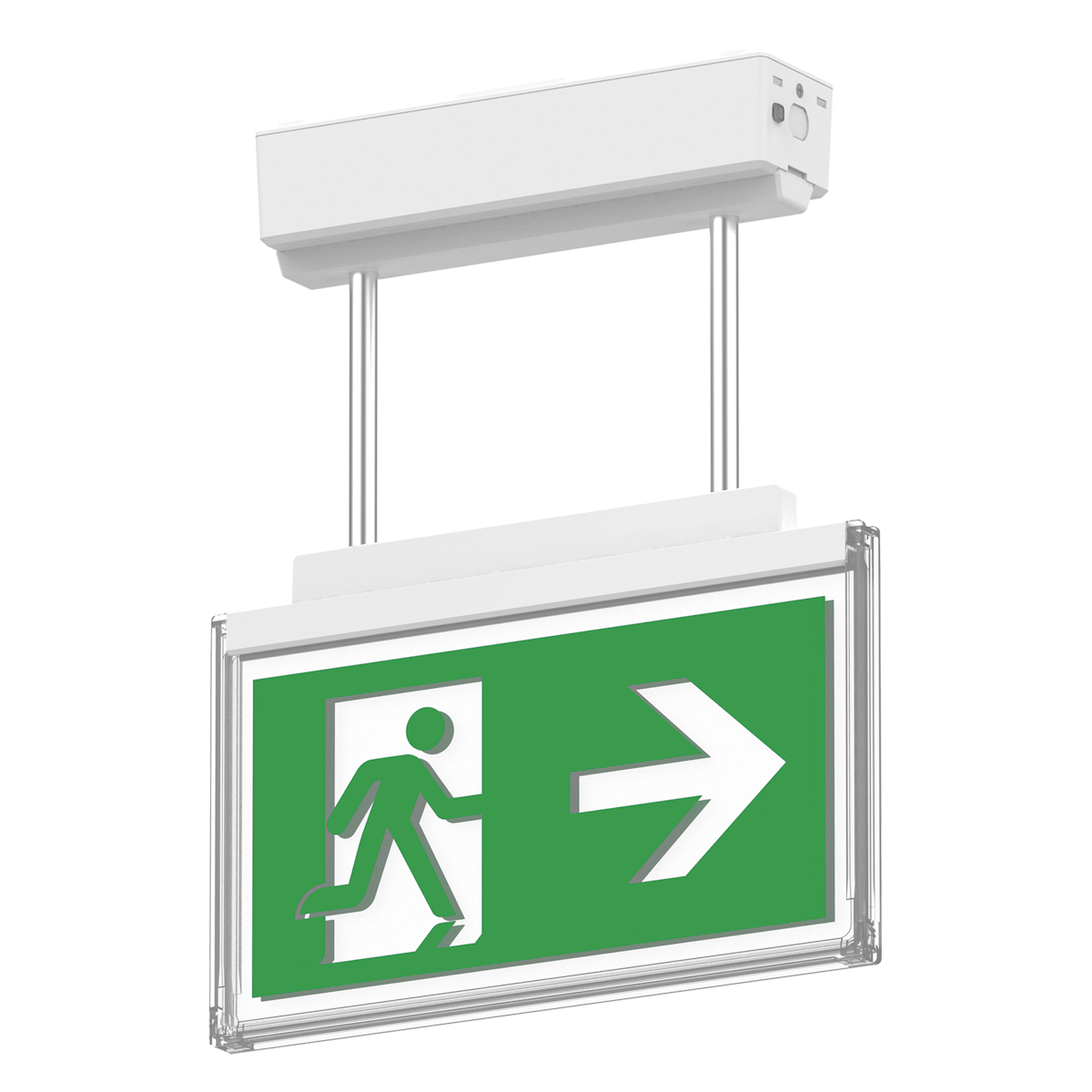

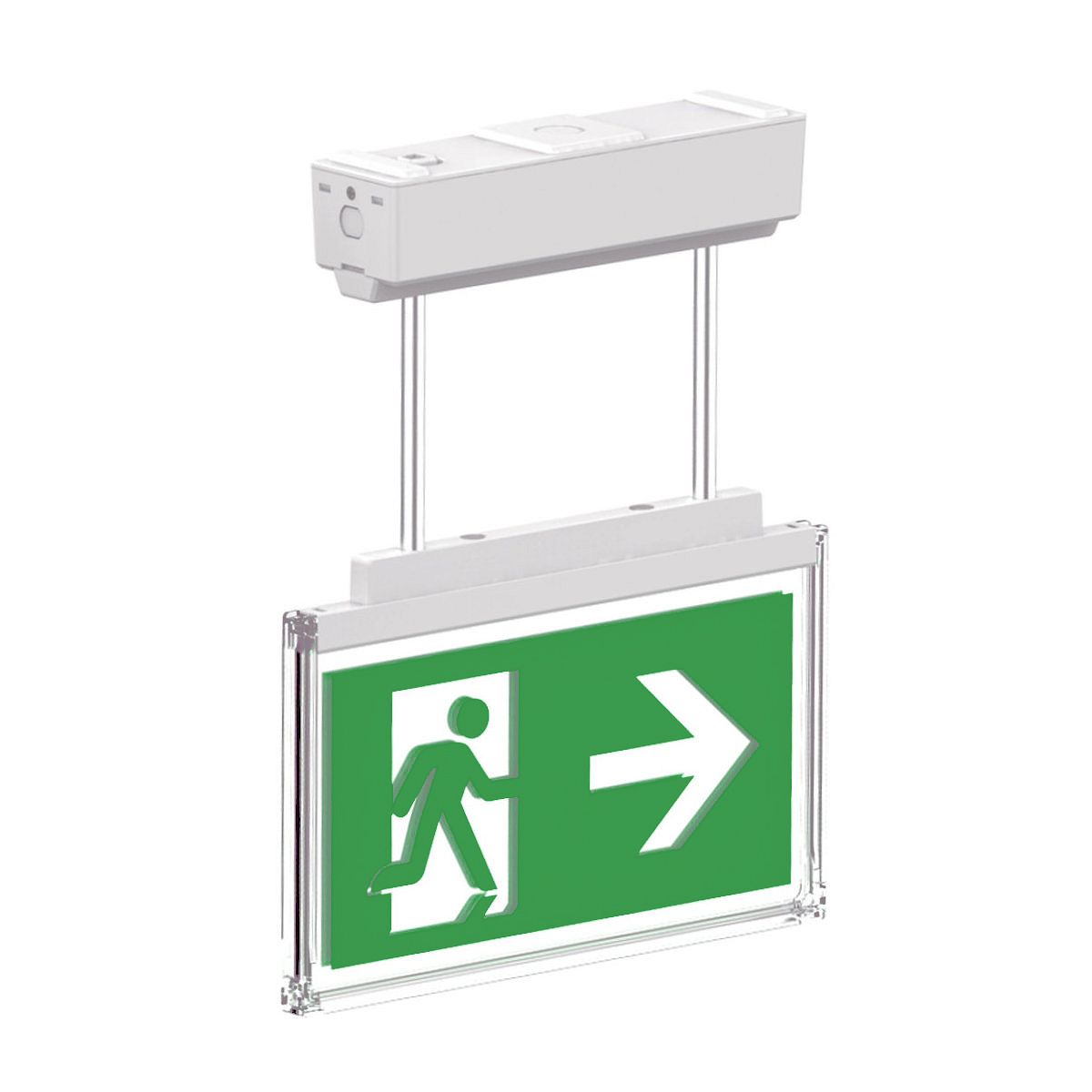

Световые указатели эвакуационного выхода на жестком подвесе Moncato DP918 & DP127-2xDP137 KIT

ТИП ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Двухсторонний светодиодный световой указатель эвакуационных выходов для монтажа к потолку на жестком подвесе.

КАТЕГОРИЯ ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Световой указатель, эвакуационный указатель, указатель эвакуационных выходов, указатель на жестком подвесе.

ОПИСАНИЕ

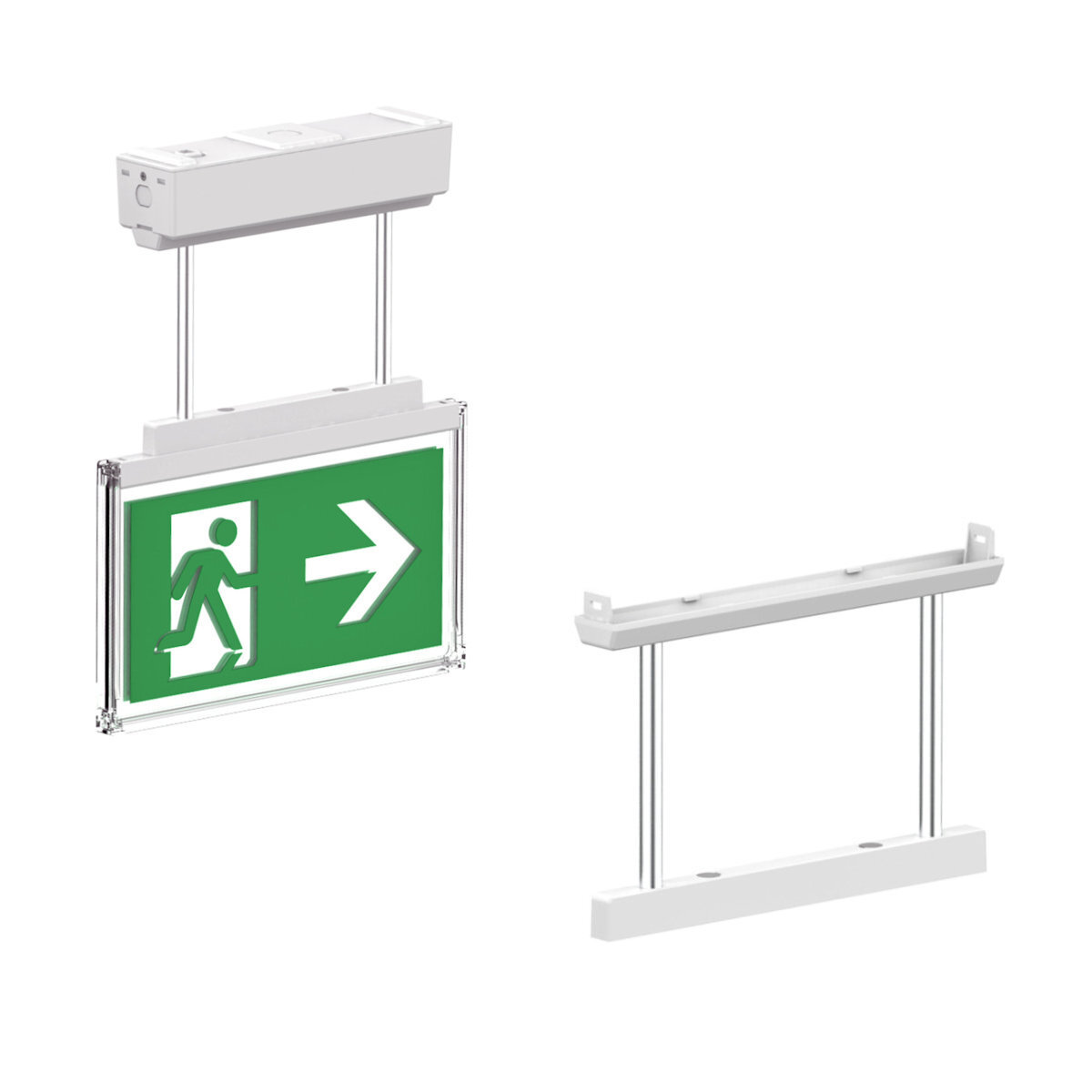

Конструкция указателя на жестком подвесе состоит из корпуса с верхней крышкой, двухстороннего светового табло, подвеса из двух алюминиевых труб, комплекта для подвесного монтажа, транслюцентных пиктограмм. Подвес из двух алюминиевых труб (DP137-2611) и комплект для подвесного монтажа (DP127-2597) - заказываются отдельно.

Корпус и верхняя крышка светового указателя изготовлены из высококачественного поликарбоната, не поддерживающего горение. Верхняя крышка надежно крепится к корпусу при помощи двух боковых защелок и дополнительно фиксируется при помощи двух шурупов.

Табло изготовлено из акрилового стекла со специальной светорассеивающей матрицей и имеет специальный боковые прозрачные пазы по периметру для установки пиктограмм. Табло имеет дальность распознавания 24.6 метров, соотношение сторон в пропорции 1:2 позволяет применять пиктограммы, соответствующие требованиям ГОСТ12.4.026-2015.

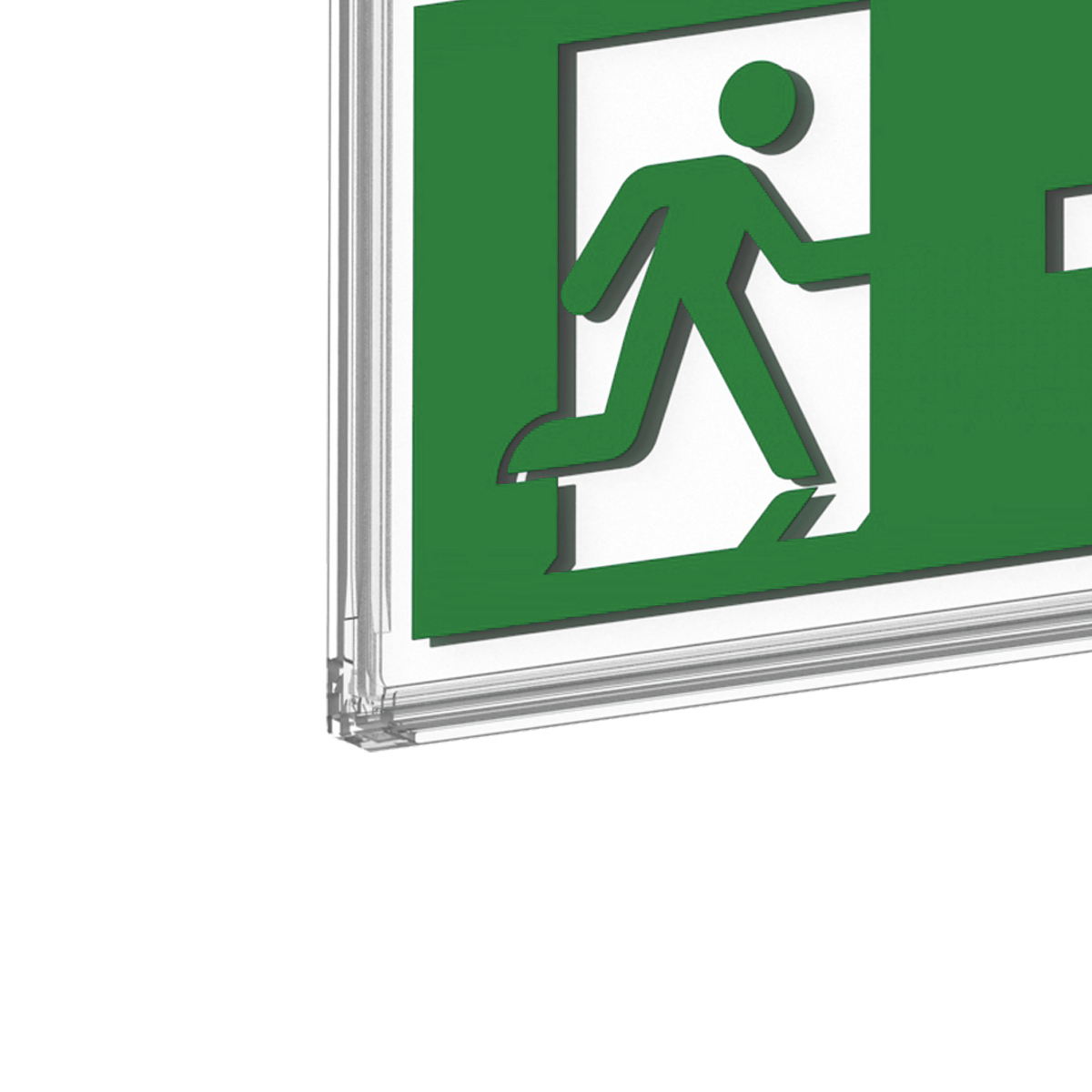

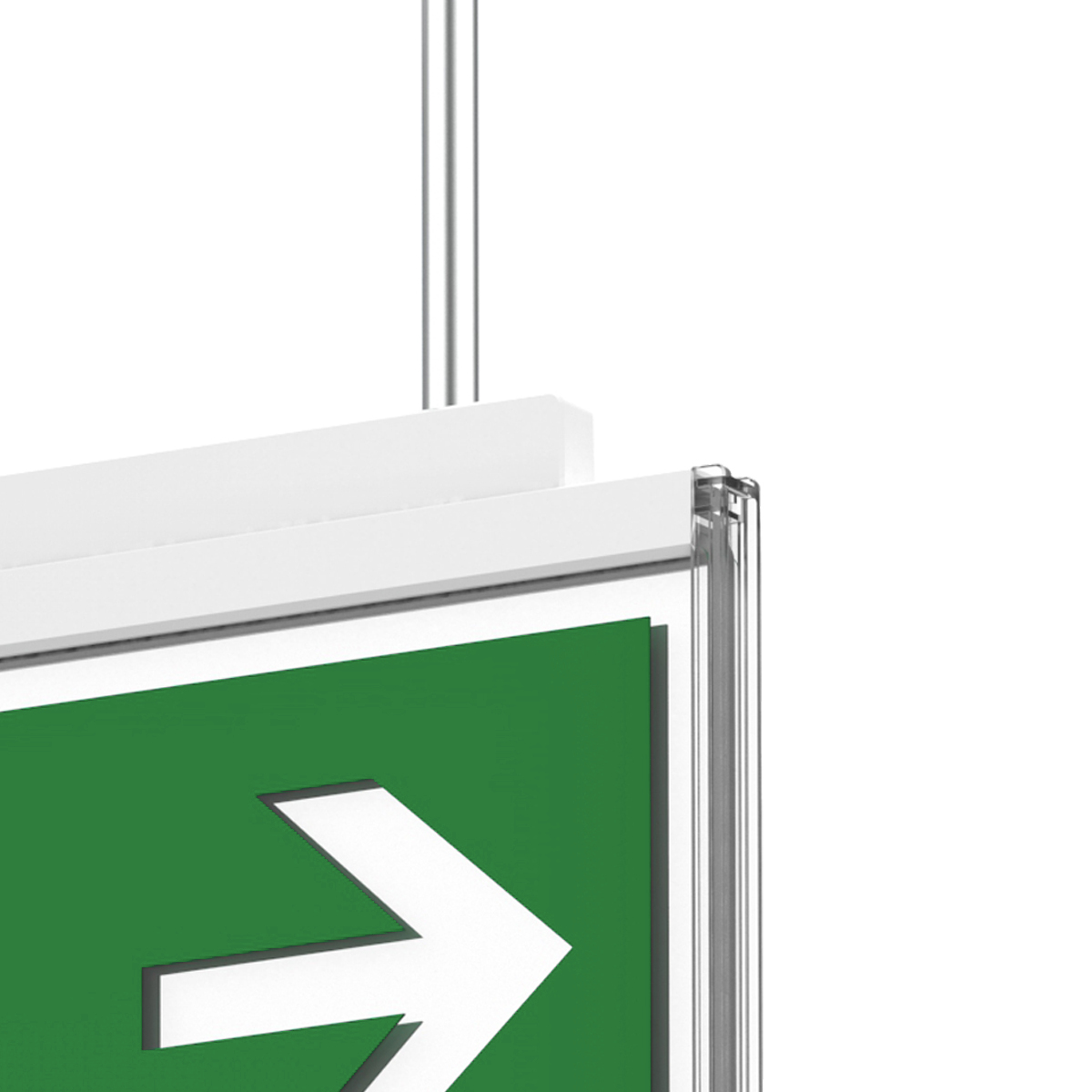

Световое табло отличается широким прозрачным кантом. За счет этого создается эффект объемности и невесомости знака безопасности в пространстве. Визуально выглядит интересно, привлекательно, эффектно.

В световом указателе эвакуационных выходов Moncato DP918 используются транслюцентные пиктограммы из специального светорассеивающего материала, который обеспечивает высокую равномерность освещения и четкость изображения. Пиктограммы имеют хорошую износостойкость, долговечность, не боятся влаги и сырости, обладают высокой стойкостью к УФ-излучению. В отличии от самоклеящихся знаков, транслюцентные пиктограммы имеют простой монтаж и не требуют специальных навыков. После установки пиктограмм не остается следов клея, пузырей, градиентной засветки и других дефектов, которые свойственны самоклеящейся пленке. При необходимости пиктограммы могут быть легко заменены на новые. После удаления защитной пленки с лицевой поверхности пиктограмм табло указателя выглядит очень эффектно, как ровное, чистое, прозрачное кварцевое стекло.

Световой эвакуационный указатель Moncato DP918 предназначен для подключения к сети переменного напряжения 220-240VAC 50/60Hz. Максимальная полная потребляемая мощность – 6.25VA. В указателе применяется светодиодным модуль 14хLED SMD2835 цветовой температурой 6000-7000K. Предусмотрен только в постоянный режим действия, дополнительных настроек режима работы – не требуется. В режиме постоянного действия указатель светится при подключении входного сетевого электропитания. При отключении входного сетевого напряжения - световой указатель переходи в аварийный режим работы и продолжает работу от собственной аккумуляторной батареи.

В световом указателе эвакуационных выходов Moncato DP918 применяется современная безопасная литий железо-фосфатная (LiFePO4) аккумуляторная батарея. Емкость батареи обеспечивает работу указателя в течение 3 часов. Для повышения безопасности и продления срока службы аккумуляторной батареи предусмотрена встроенная функция температурной компенсации заряда батареи (NTC).

При подключении светового напряжения - зарядное устройство автоматически выполняет подзарядку батареи. Полностью разряженная батарея требует зарядки в течение 24 часов. При первом включении светового указателя необходимо непрерывно выполнять зарядку батареи не менее 24 часов, чтобы обеспечить максимальный набор емкости и длительный срок эксплуатации батареи.

Проверка исправности выполняется при помощи кнопки ТЕСТ, эмитирующей аварийную ситуацию. Кнопка ТЕСТ расположенной на корпусе указателя, имеет светодиодную индикацию для подтверждения исправной функции заряда батареи.

СПОСОБ УСТАНОВКИ

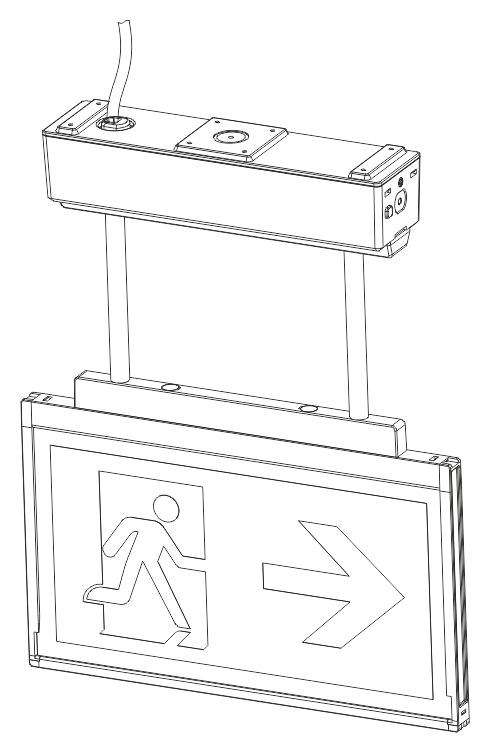

Жесткий подвес позволяет четко ориентировать табло в пространстве и исключить его колебания на сквозняке, а также обеспечивает эстетичное решение и придает изделию презентабельный внешний вид. В стандартной комплектации световой указатель эвакуационных выходов Moncato DP918 поставляется в собранном виде для потолочного монтажа.

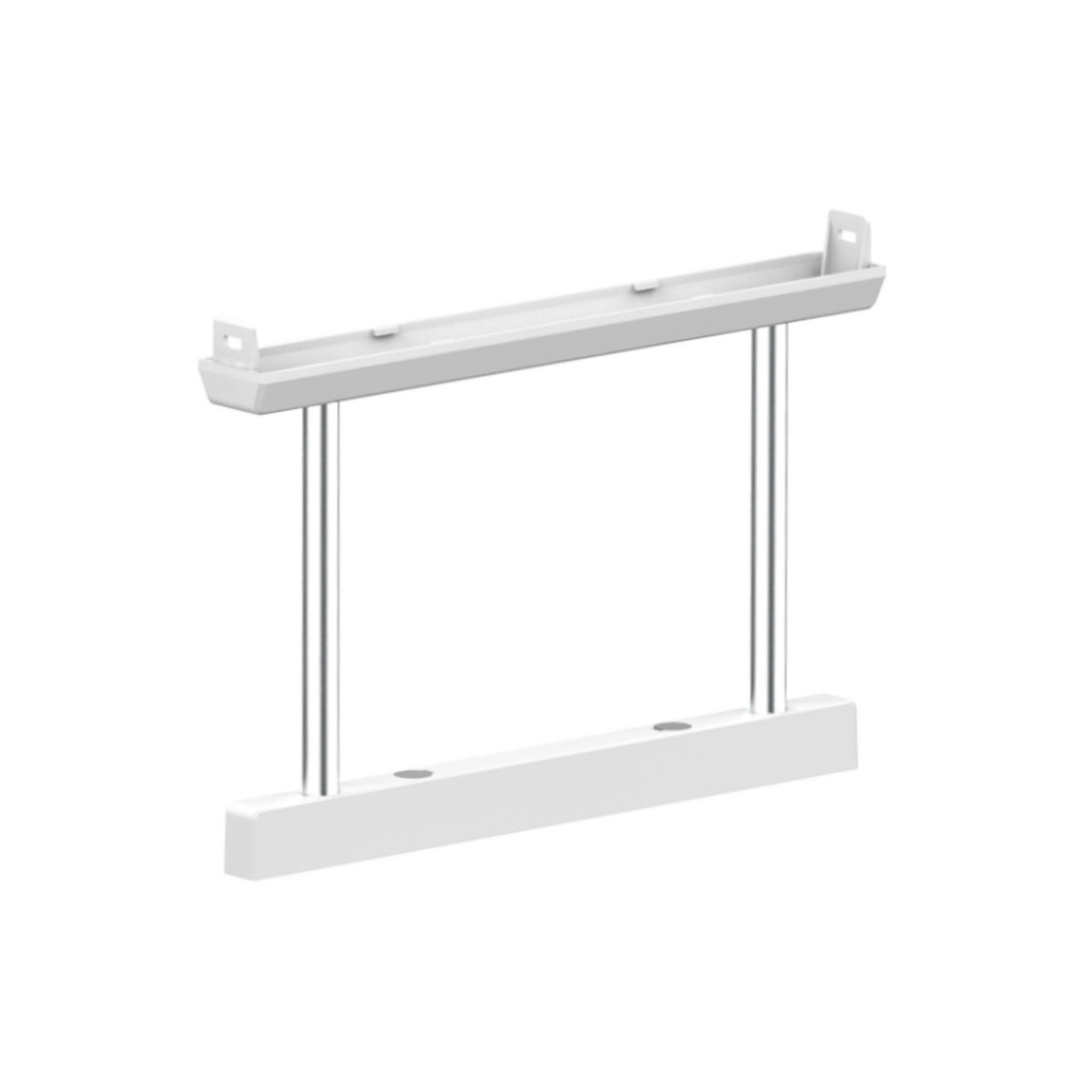

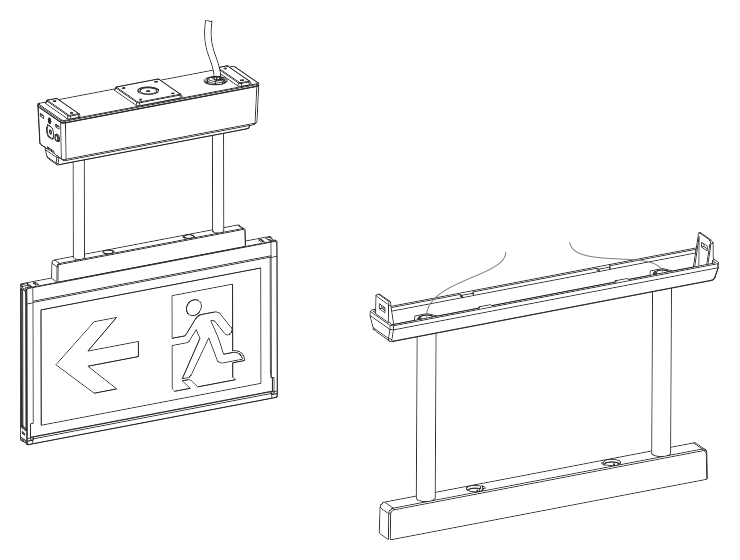

Для монтажа указателя на жестком подвесе необходимо выполнить частичны разбор - отделить табло от корпуса. Между корпусом и табло устанавливается комплект для подвесного монтажа DP127-2597 и две алюминиевые трубки DP137-2611. Внутри алюминиевых трубок прокладывается кабель (можно использовать токопроводящий подвес), питающий светодиодное табло низковольтным безопасным напряжением. Кабель питания светодиодного табло подключается к клеммной колодке, установленной на плате.

Установка пиктограмм

Не требует специальных навыков. Пиктограммы изготовлены из жесткого упругого светорассеивающего пластика и легко устанавливаются в пазы светового табло. При необходимости, пиктограммы можно заменить в любой момент. Если световой указатель эвакуационных выходов Moncato DP918 используется как односторонний, рекомендуем применять белый фон с обратной стороны табло. Белый фон входит в комплект поставки, работает как дополнительный светоотражатель, улучшает яркость и равномерность освещения табло, повышает четкость изображения.

Электромонтаж

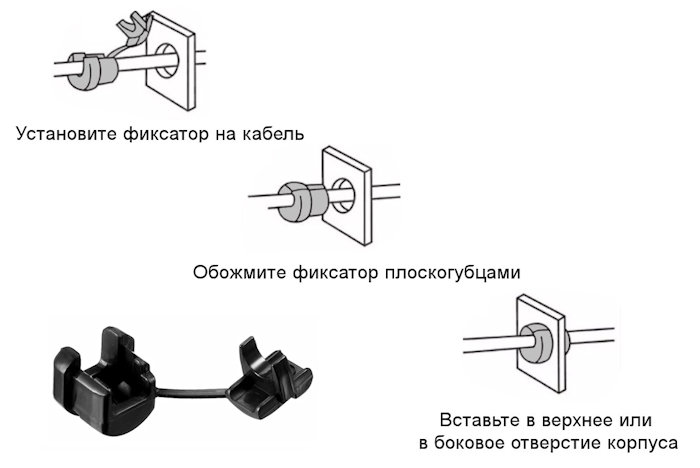

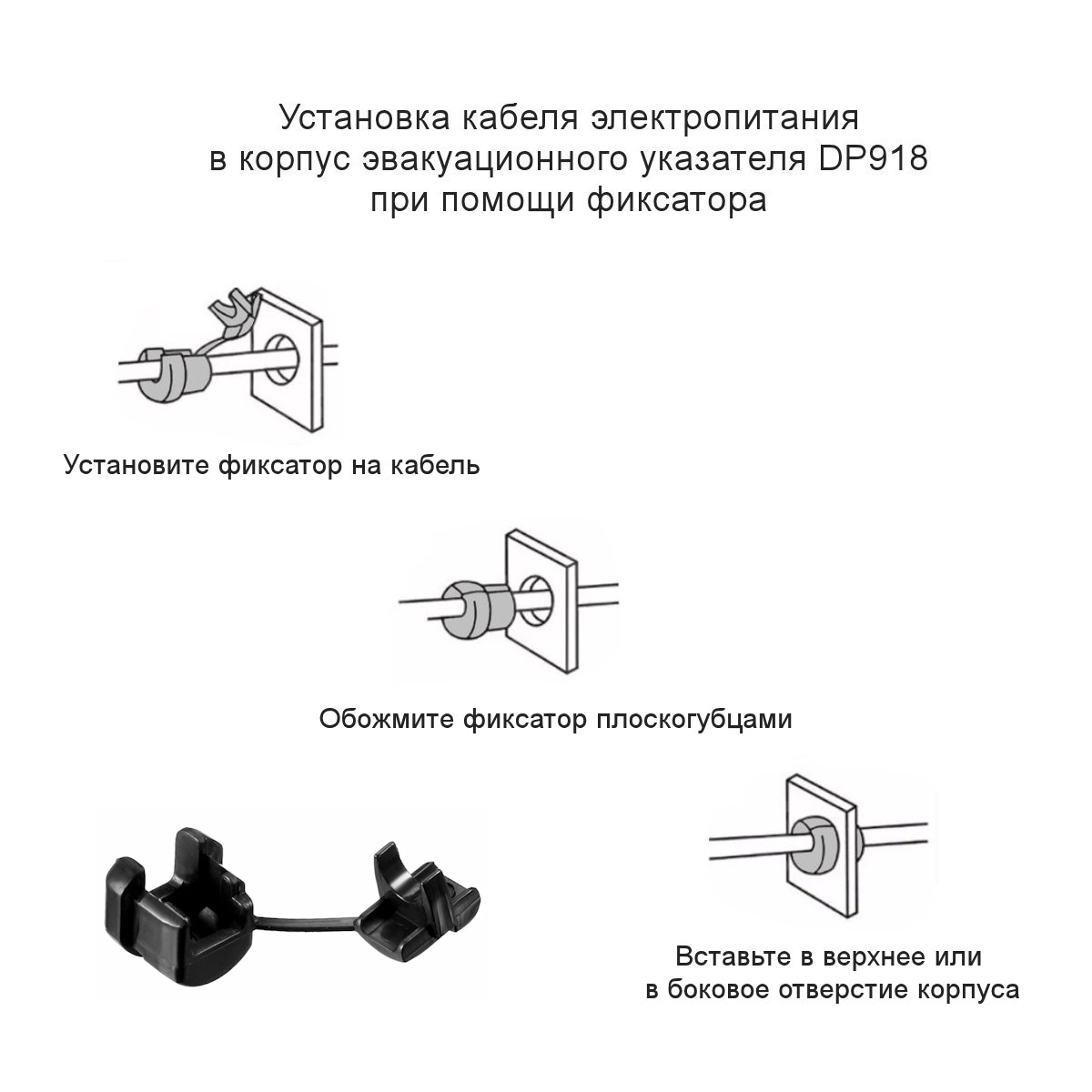

Подключение электропитания выполняется при помощи сетевого кабеля с разъемом для подключения к плате. Кабель с разъемом входит в комплект поставки. Подключение электропитания выполняется через отверстие в верхней крышке указателя, либо через дополнительные отверстия, расположенные с торцов корпуса. Для обеспечения надежного электрического соединения кабель необходимо закрепить в корпусе при помощи кабельного фиксатора. Кабельный фиксатор входит в комплект поставки.

При монтаже указателя на жестком подвесе необходимо соблюдать полярность подключения низковольтного кабеля питания светового табло. Клеммная колодка и кабель питания светодиодного табло имеет маркировку полярности «+» и «-». ВАЖНО! Соблюдайте полярность при подключении светового табло к плате указателя, чтобы избежать выхода из строя светодиодного модуля.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Световой указатель Moncato DP918 служит для обозначения эвакуационных выходов, направлений эвакуации, для обозначения расположения мест первичных средств пожаротушения. Используется совместно с эвакуационными или пожарными знаками безопасности. Предназначен для эксплуатации в сухих отапливаемых помещениях.

Указатель на жестком подвесе идеально подойдет для пространств с высотой потолка более 2,5 метров. Жёсткий подвес гарантирует стабильность и устойчивость указателя в помещениях с постоянными сквозняками — коридорах, вестибюлях и торговых залах. Надёжная конструкция исключает колебания и обеспечивает читаемость знака в любых условиях.

Световые указатели на жестком подвесе являются уникальными элементами дизайна и

современным решением для общественных пространств, где функциональность встречается с элегантностью. Алюминиевые трубы жесткого подвеса формируют прочную основу, превращая эвакуационный знак в полноценный декоративный элемент.

Ключевыми преимуществами такого указателя являются:
     - Архитектурная выразительность — конструкция жесткого подвеса придаёт изделию статусный облик;
     - Безупречное качество — ощущение надёжности и долговечности;
     - Универсальность применения — гармонично вписывается в различные стили интерьеров.

Идеальные локации:
     - Престижные лобби и ресепшн;
     - Корпоративные офисы;
     - Торговые центы, бутики;
     - Премиальные кафе и рестораны;
     - Гостиницы класса люкс;
     - Общественные зоны и коммерческие пространства;

Световые указатели эвакуационных выходов Moncato DP918 на жестком подвесе могут стать неотъемлемой частью дизайн-концепции, где безопасность сочетается с эстетическим совершенством. Идеально подойдут для проектов с высокими требованиями к архитектуре и дизайну.

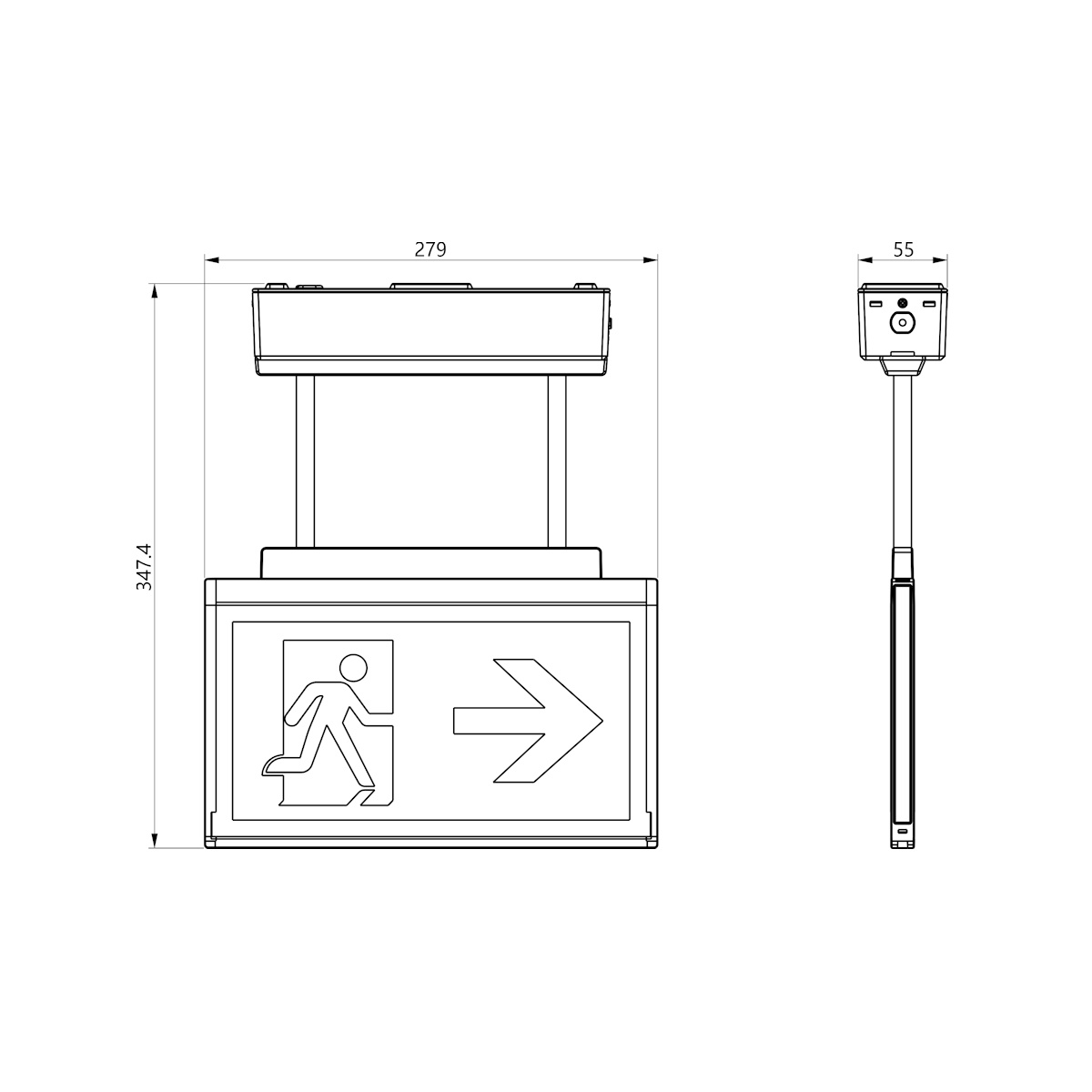

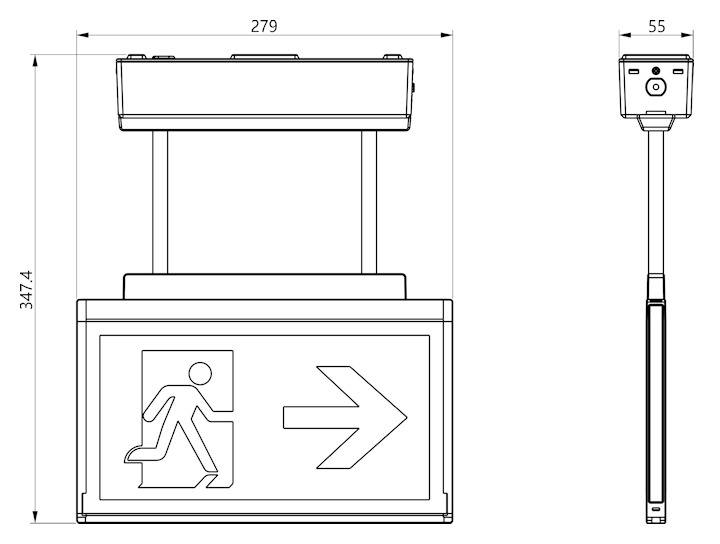

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса – PC, поликарбонат
Цвет корпуса - белый
Входное напряжение - 220-240V 50/60Hz
Источник света - светодиодный модуль 14LED SMD2835
Цветовая температура светодиодов - 6000-7000K
Максимальная полная потребляемая мощность – 6.25VA
Дальность распознавания – 24.6м
Режим действия – SA, только постоянный
Продолжительность работы в аварийном режиме - 3H, 3 часа
Аккумуляторная батарея - 3.2V 1000mAh LiFePO4
Время заряда аккумуляторной батареи - 24 часа
Температурная компенсация заряда батареи – функция NTC (Negative Temperature Coefficient)
Степень защиты от проникновения пыли и влаги - IP20
Класс защиты от поражения электрическим током – I
Индикатор заряда - зеленый светодиод
Тестирование исправности – MT, кнопка ручного тестирования
Температура окружающей среды, Ta - 0 ~ 40℃
Размеры в собранном виде – 347.4x55х279мм
Стандартная длина жесткого подвеса – 100 мм (может быть увеличена).
Количество в мульти-упаковке – 6шт

ЦЕНА НА СВЕТОВОЙ УКАЗАТЕЛЬ ЭВАКУАЦИОННЫХ ВЫХОДОВ Moncato DP918

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ СВЕТОВОЙ УКАЗАТЕЛЬ НА ЖЕСТКОМ ПОДВЕСЕ Moncato DP918

Используйте следующую спецификацию для планирования заказа Moncato DP918:

1. DP918-2579 LED SA 3H MT Moncato Световой эвакуационный указатель.
2. DP127-2597 Moncato Комплект подвесного монтажа.
3. DP137-2611 Tube Moncato Трубка для жесткого подвеса
4. Пиктограммы 147x270 транслюцентные.

Для удобства заказа скачайте Спецификацию для заказа.
Для подбора знаков безопасности используйте Спецификацию на знаки.
Файлы для скачивания смотрите в верхней части страницы.

Дополнительно предлагаем ознакомиться с разделом «Эвакуационные знаки безопасности» или «Знаки пожарной безопасности» и сформировать свой заказ с учетом необходимого количества и тапа пиктограмм.
