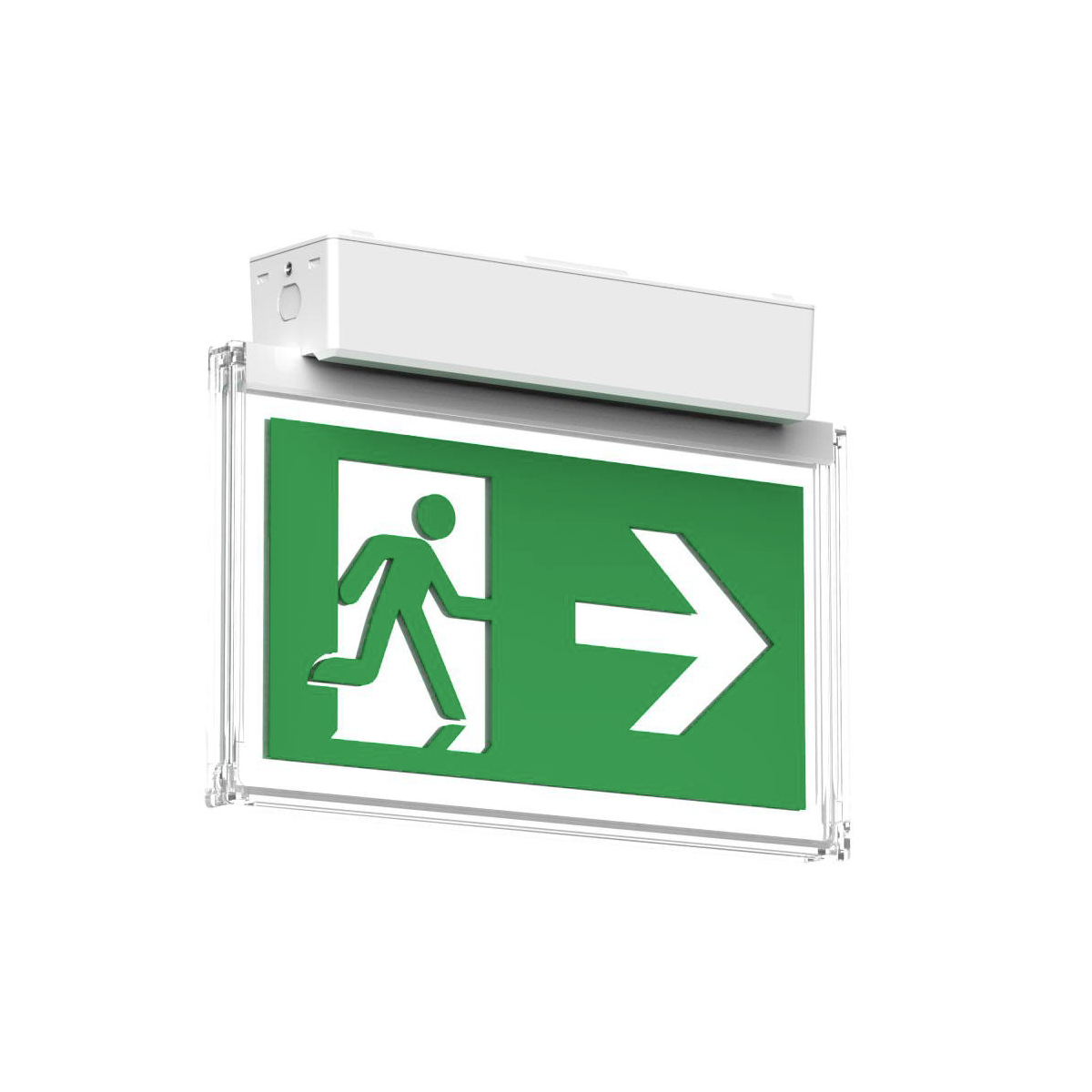

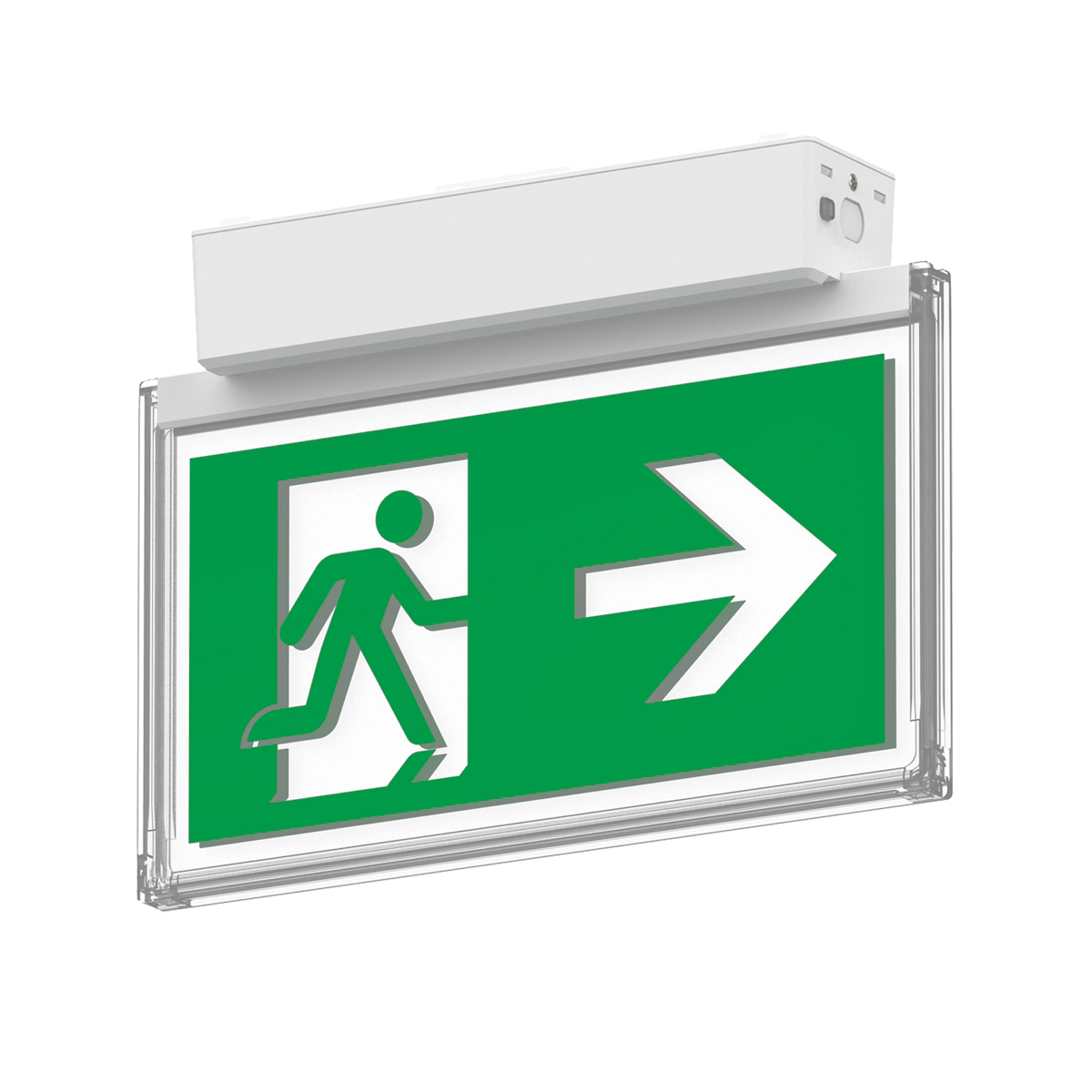

Потолочный световой указатель-трансформер эвакуационного выхода Moncato DP918

ТИП ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Двухсторонний потолочный световой указатель эвакуационных выходов и направлений движения к эвакуационным выходам.

КАТЕГОРИЯ ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Световой указатель, эвакуационный указатель, указатель эвакуационных выходов, потолочный указатель.

ОПИСАНИЕ
Конструкция потолочного светового указателя состоит из корпуса, верхней крышки корпуса, двухстороннего табло.  Транслюцентные пиктограммы заказываются отдельно.

Корпус и верхняя крышка светового указателя изготовлены из высококачественного поликарбоната, не поддерживающего горение. Верхняя крышка надежно крепится к корпусу при помощи двух боковых защелок и дополнительно фиксируется при помощи двух шурупов.

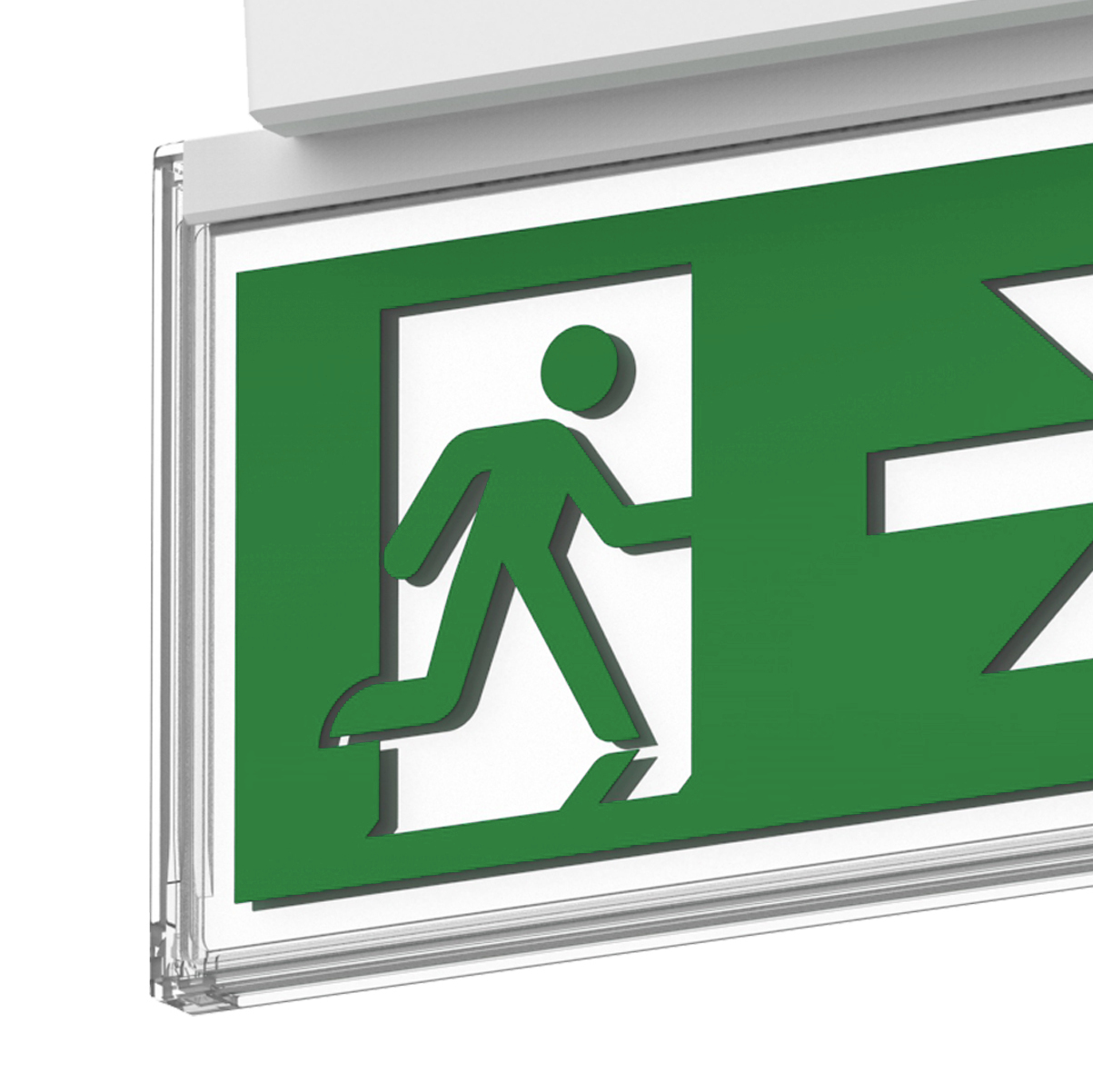

Табло изготовлено из акрилового стекла со специальной светорассеивающей матрицей и имеет специальный боковые прозрачные пазы по периметру для установки пиктограмм. Табло имеет дальность распознавания 24.6 метров, соотношение сторон в пропорции 1:2 позволяет применять пиктограммы, соответствующие требованиям ГОСТ12.4.026-2015.

Табло отличается достаточно широким прозрачным кантом. Создается ощущение, что знак подвешен в воздухе. Визуально выглядит интересно, привлекательно, эффектно.

В световом указателе эвакуационных выходов Moncato DP918 используются транслюцентные пиктограммы из специального светорассеивающего материала, который обеспечивает высокую равномерность освещения и четкость изображения. Пиктограммы имеют хорошую износостойкость, долговечность, не боятся влаги и сырости, обладают высокой стойкостью к УФ-излучению. В отличии от самоклеящихся знаков, транслюцентные пиктограммы имеют простой монтаж и не требуют специальных навыков. После установки пиктограмм не остается следов клея, пузырей, градиентной засветки и других дефектов, которые свойственны самоклеящейся пленке. При необходимости пиктограммы могут быть легко заменены на новые. После удаления защитной пленки с лицевой поверхности пиктограмм табло указателя выглядит очень эффектно, как ровное, чистое, прозрачное кварцевое стекло.

Потолочный указатель DP918 предназначен для подключения к сети переменного напряжения 220-240VAC 50/60Hz. Максимальная полная потребляемая мощность – 6.25VA. В световом указателе применяется светодиодным модуль 14хLED SMD2835 цветовой температурой 6000-7000K. Световой указатель работает только в режиме постоянного действия и не требует дополнительных настроек режима работы.

В режиме постоянного действия указатель светится при подключении входного сетевого электропитания. При отключении входного сетевого напряжения, световой казатель переходи в аварийный режим работы и продолжает работу от собственной аккумуляторной батареи.

В потолочном указателе эвакуационных выходов DP918 применяется современная безопасная литий железо-фосфатная (LiFePO4) аккумуляторная батарея. Емкость батареи обеспечивает работу указателя в течение 3 часов. Для повышения безопасности и продления срока службы аккумуляторной батареи предусмотрена встроенная функция температурной компенсации заряда батареи (NTC).

При подключении светового напряжения - зарядное устройство автоматически выполняет подзарядку батареи. Полностью разряженная батарея требует зарядки в течение 24 часов. При первом включении светового указателя необходимо непрерывно выполнять зарядку батареи не менее 24 часов, чтобы обеспечить максимальный набор емкости и длительный срок эксплуатации батареи.

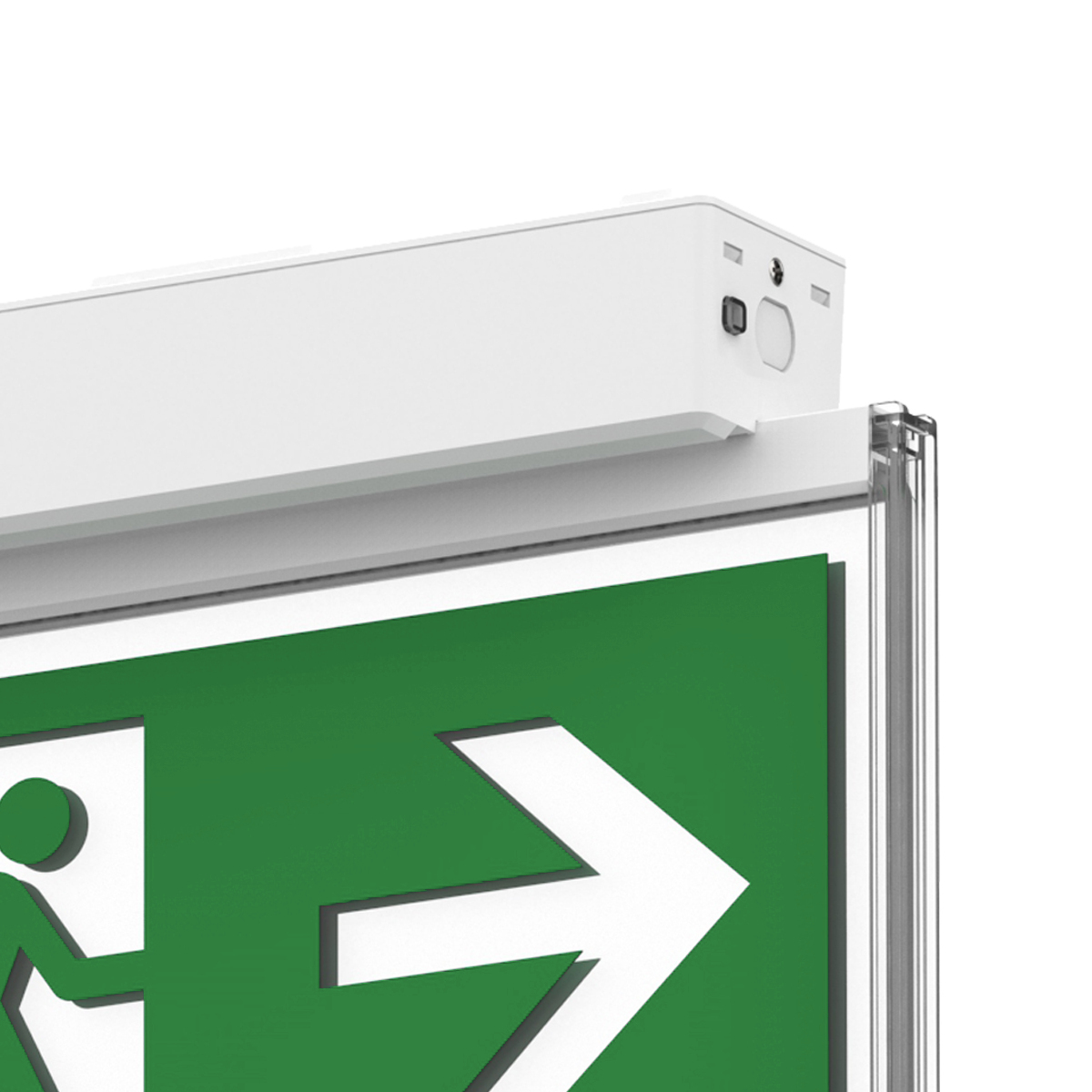

Проверка исправности выполняется при помощи кнопки ТЕСТ, эмитирующей аварийную ситуацию. Кнопка ТЕСТ расположенной на корпусе указателя, имеет светодиодную индикацию для подтверждения исправной функции заряда батареи.

СПОСОБ УСТАНОВКИ

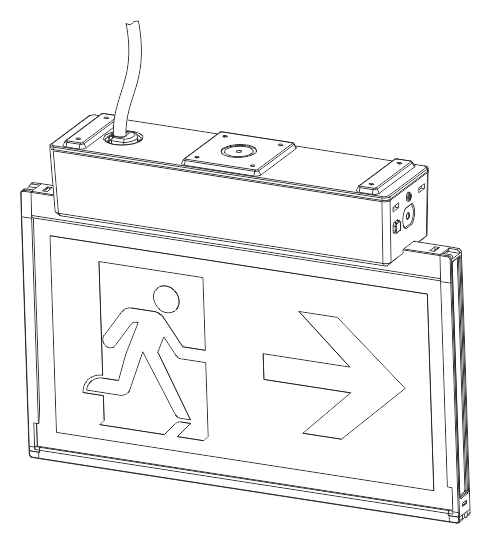

Световой указатель эвакуационных выходов Moncato DP918 предназначен для накладного монтажа к потолку. Крепление к потолку выполняется через верхнюю крышку корпуса.

Дополнительные аксессуары позволяют устанавливать эвакуационный указатель
     - на стену,
     - к потолку на тросовом подвесе,
     - к потолку на жестком подвесе.

Настенный монтаж

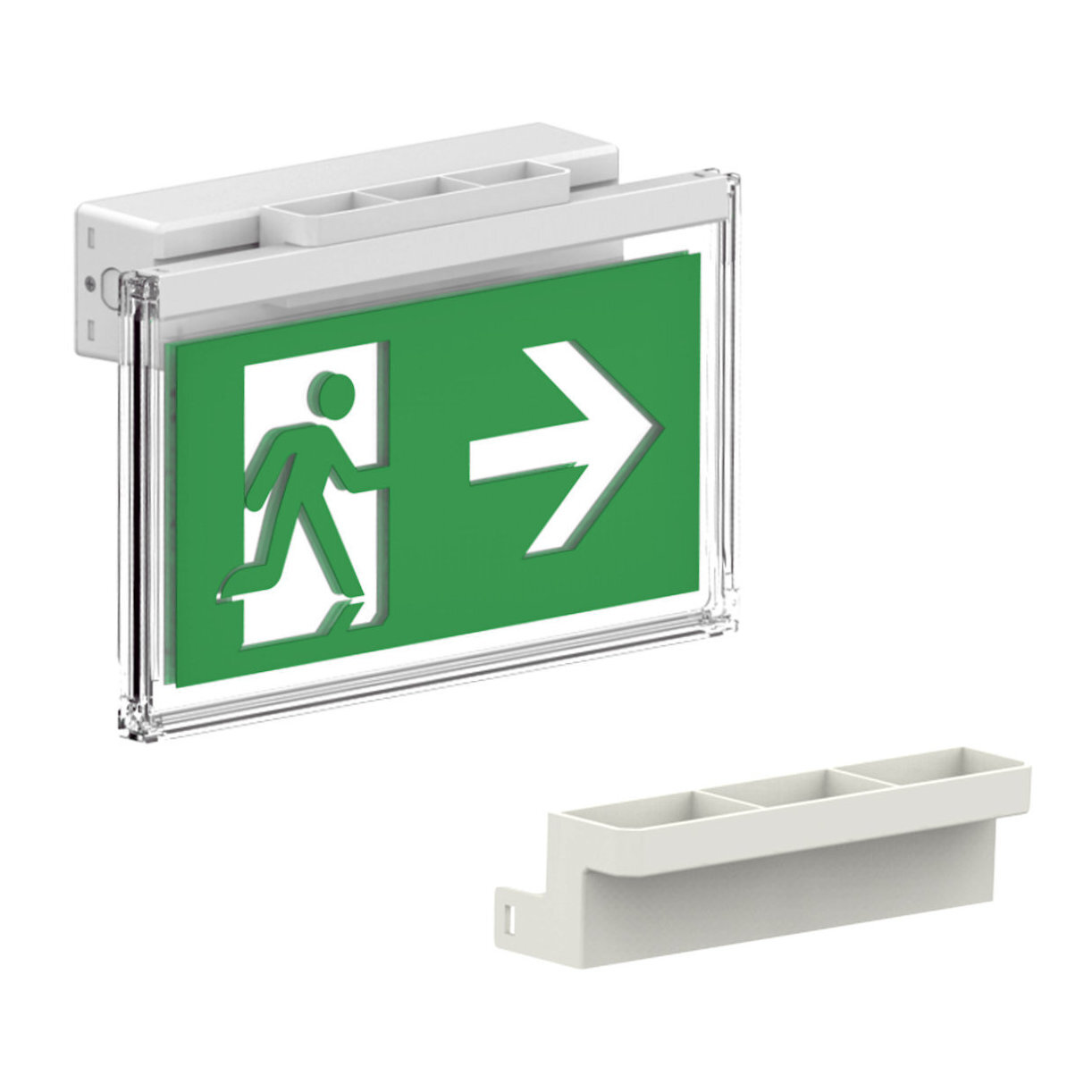

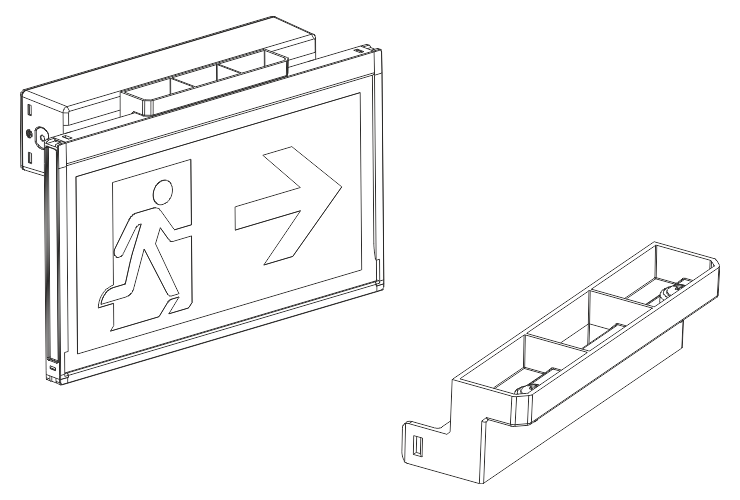

Выполняется за счет трансформации корпуса при помощи дополнительного настенного кронштейна DP129-2596 (заказывается отдельно). Табло отделяется от корпуса. Между корпусом и табо устанавливается настенный кронштейн, который позволяет развернуть табло относительно корпуса на 90 градусов. При настенном монтаже табло визуально скрывает корпус, а внешний вид указателя приобретает стильный, эксклюзивный дизайн.

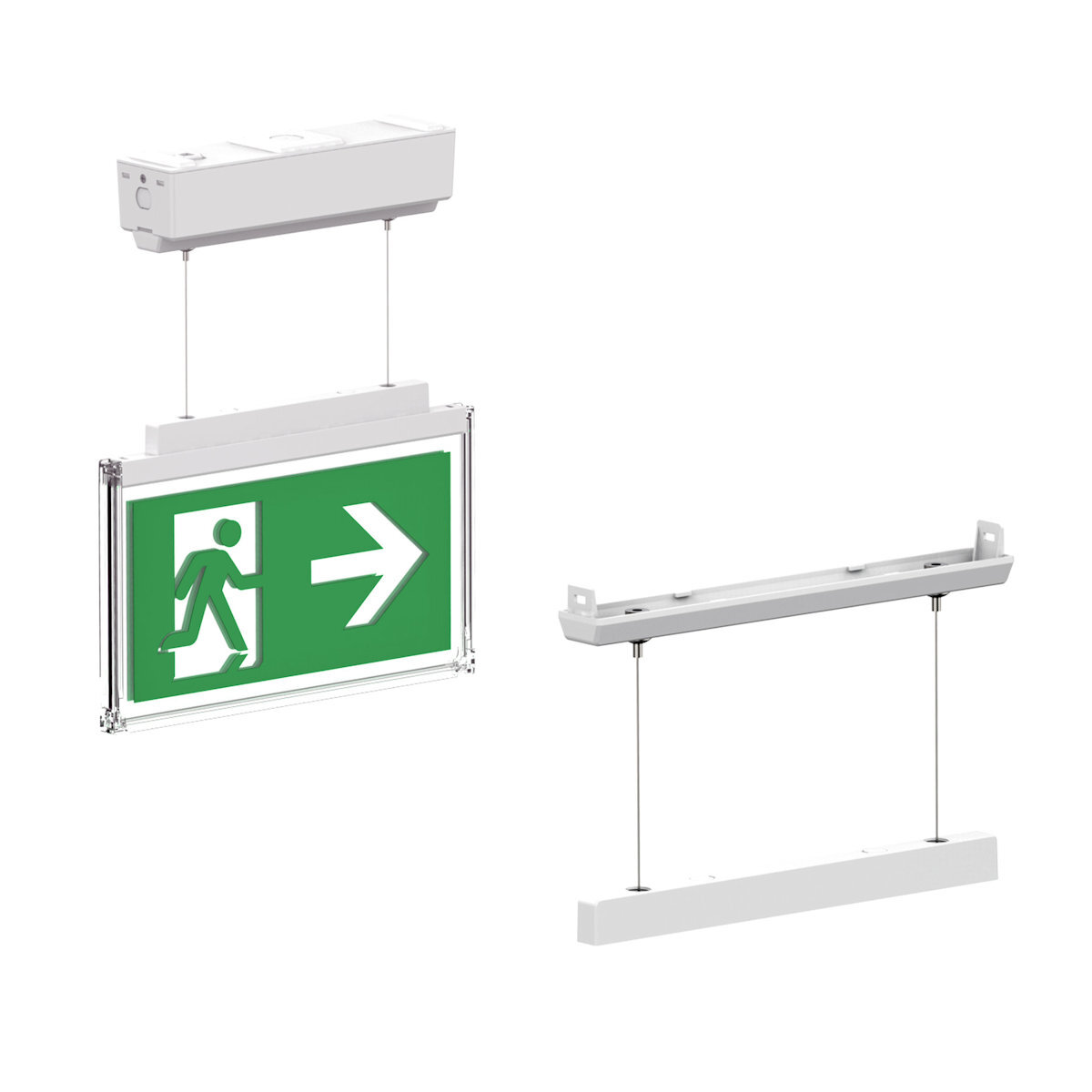

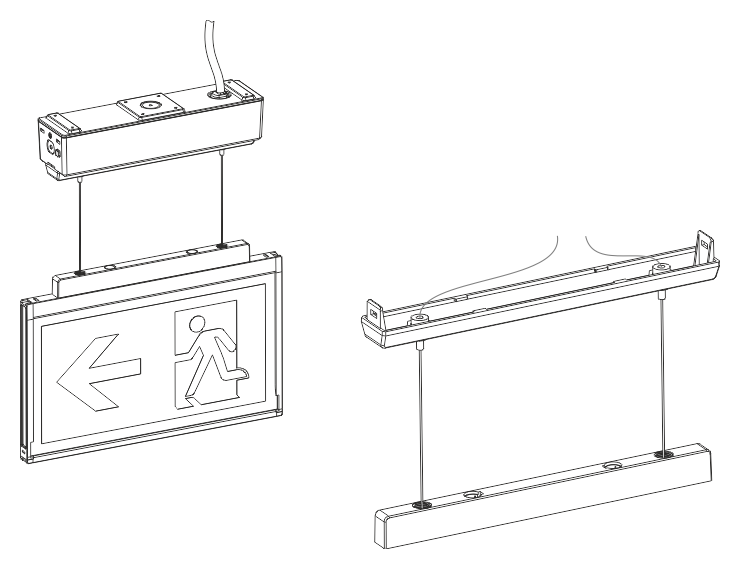

Монтаж на тросовых подвесах

Выполняется за счет трансформации корпуса при помощи дополнительного комплекта для подвесного монтажа DP127-2597 (заказывается отдельно). Табло отделяется от корпуса. Верхняя часть подвеса крепится непосредственно к корпусу, а нижняя к световому табло. Безопасное низковольтное электропитание светодиодного табло осуществляется непосредственно через токопроводящий подвес с внешней изоляцией. Тросовый подвес имеет цанговый зажим, позволяющий регулировать длину подвеса. Максимальная длина подвеса составляет 1 метр. Применение токопроводящего подвеса не требует дополнительно кабеля электропитания, а световой указатель эвакуационных выходов выглядит стильно и элегантно. Токопроводящий подвес исключает необходимость в отдельном кабеле электропитания, при этом дизайн светового указателя становится более лаконичным и привлекательным.

Монтаж на жестком подвесе

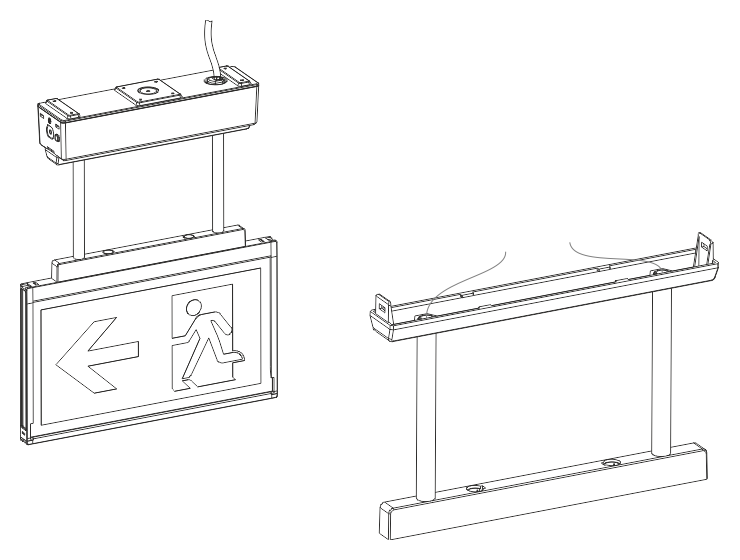

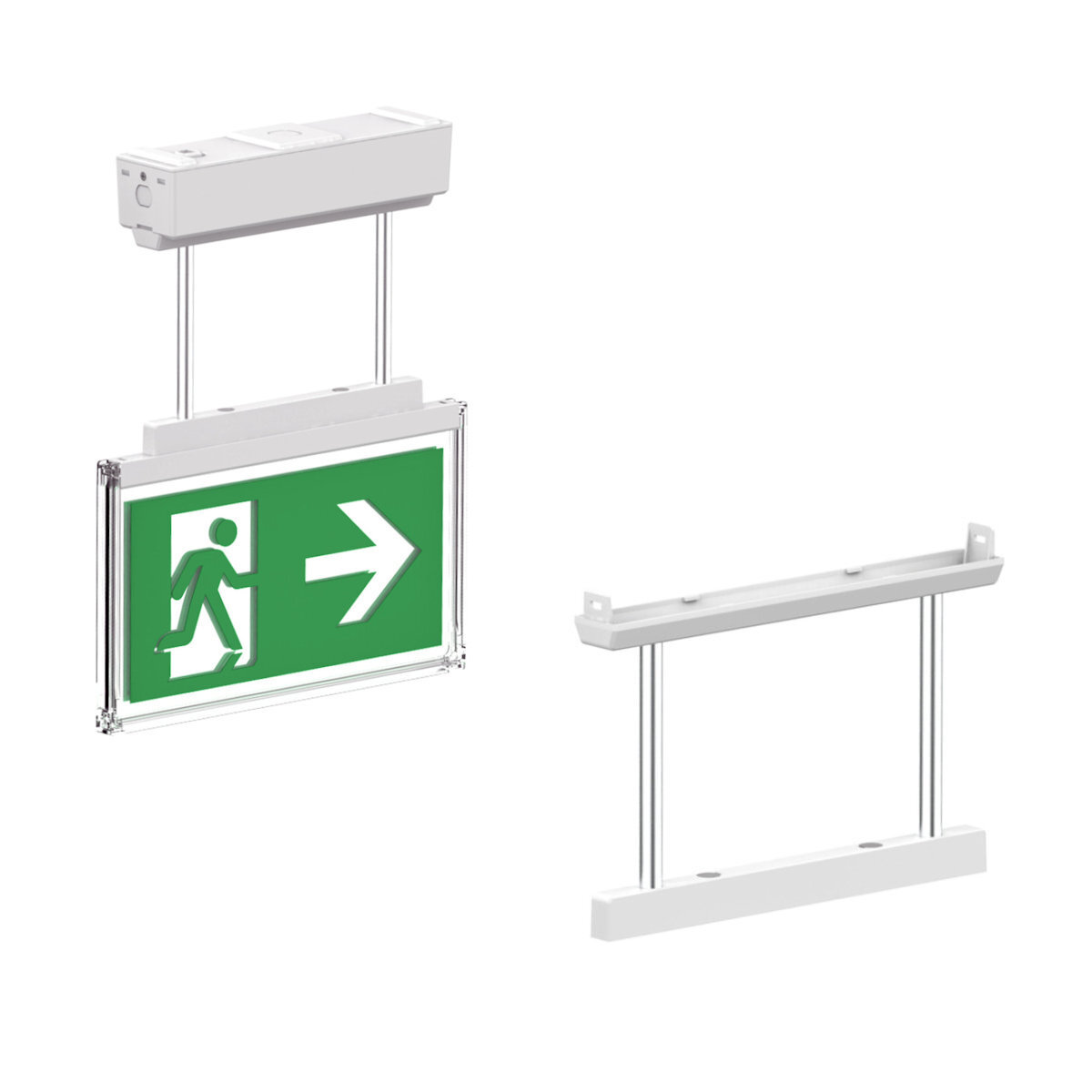

Жесткий подвес выполняется при помощи алюминиевых трубок, внутри которых расположен кабель, питающий светодиодное табло низковольтным безопасным напряжением. Алюминиевые трубки используются в комбинации с комплектом для подвесного монтажа DP127-2597. Стандартная длина трубки DP137-2611 (заказывается отдельно) составляет 120мм. В соответствии с требованиями проекта, возможна поставка указателя эвакуационных выходов с жестким подвесом другой длины.

Жесткий подвес позволяет четко ориентировать табло в пространстве и исключить его колебания на сквозняке, а также обеспечивает эстетичное решение и придает изделию уникальный характер.

Установка пиктограмм

Не требует специальных навыков. Пиктограммы изготовлены из жесткого упругого светорассеивающего пластика и легко устанавливаются в пазы светового табло. При необходимости, пиктограммы можно заменить в любой момент. Если потолочный указатель Moncato DP918 используется как односторонний, рекомендуем применять белый фон с обратной стороны табло. Белый фон входит в комплект поставки, работает как дополнительный светоотражатель, улучшает яркость и равномерность освещения табо, повышает четкость изображения.

Электромонтаж

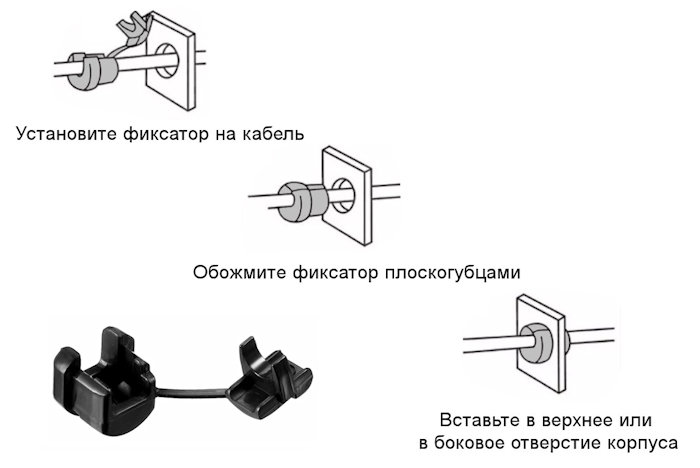

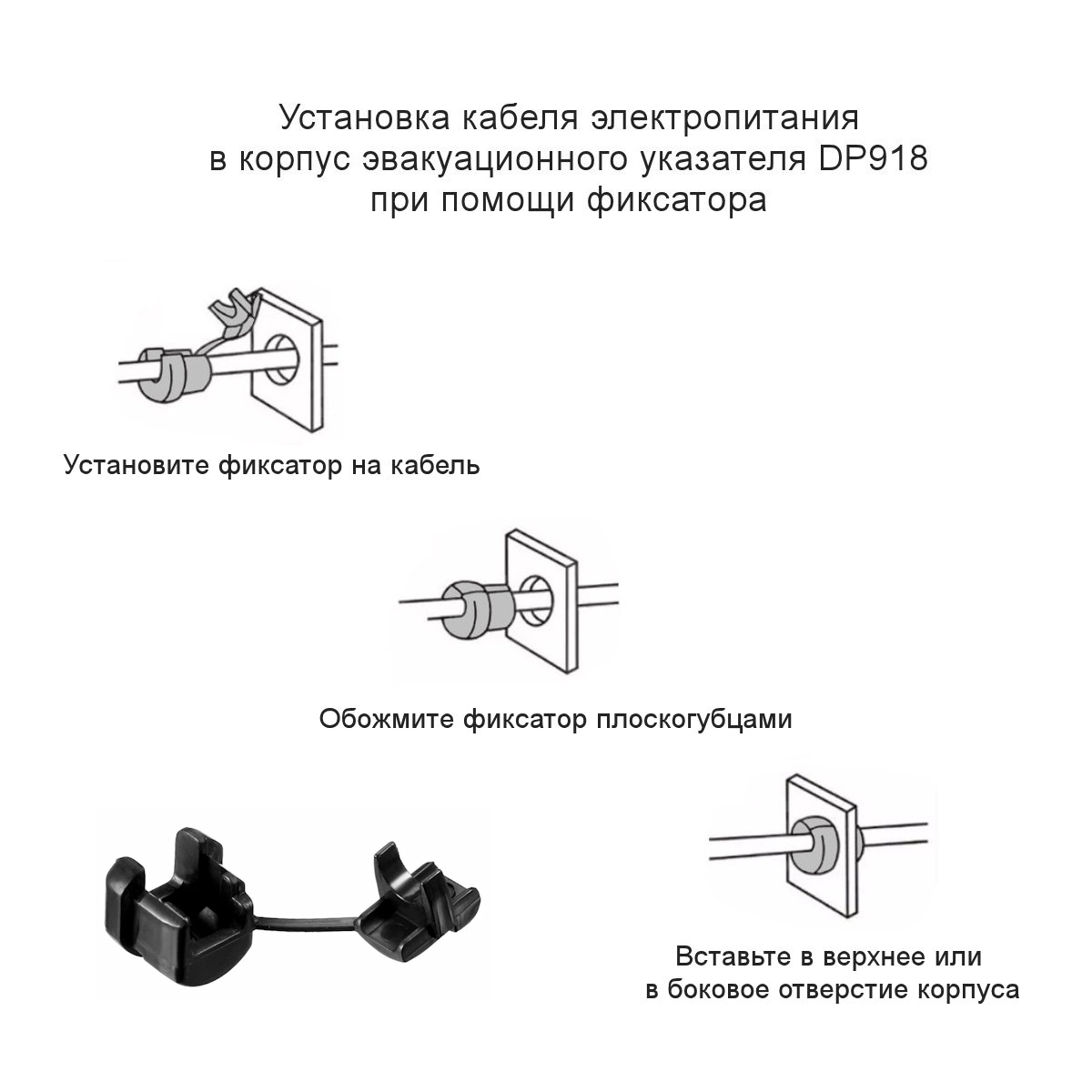

Подключение электропитания выполняется при помощи сетевого кабеля с разъемом для подключения к плате. Кабель с разъемом входит в комплект поставки. Подключение электропитания может быть выполнено через специально отверстие в верхней крышке указателя, либо через дополнительные отверстия, расположенные с торцов корпуса. Для обеспечения надежного электрического соединения кабель необходимо закрепить в корпусе при помощи кабельного фиксатора. Кабельный фиксатор входит в комплект поставки.

При подвесном монтаже необходимо выполнить подключение токопроводящих подвесов к клеммной колодке на плате. Каждый из подвесов имеет маркировку полярности. ВАЖНО! Соблюдайте полярность при подключении токопроводящих подвесов, чтобы избежать выхода из строя светодиодного модуля.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Потолочный световой указатель Moncato DP918 предназначен для решения задач аварийного эвакуационного освещения, служит для обозначения эвакуационных выходов, направлений эвакуации, для обозначения расположения мест первичных средств пожаротушения. Используется совместно с эвакуационными или пожарными знаками безопасности.

Световое табло имеет высокую яркость, обеспечивает дальность распознавания до 24.6 метров. Может использоваться в сухих отапливаемых помещениях.

Эвакуационный указатель подходит для различных типов современных коммерческих интерьеров, создавать атмосферу чистоты и прозрачности, позволяет реализовать уникальные дизайнерские решения.

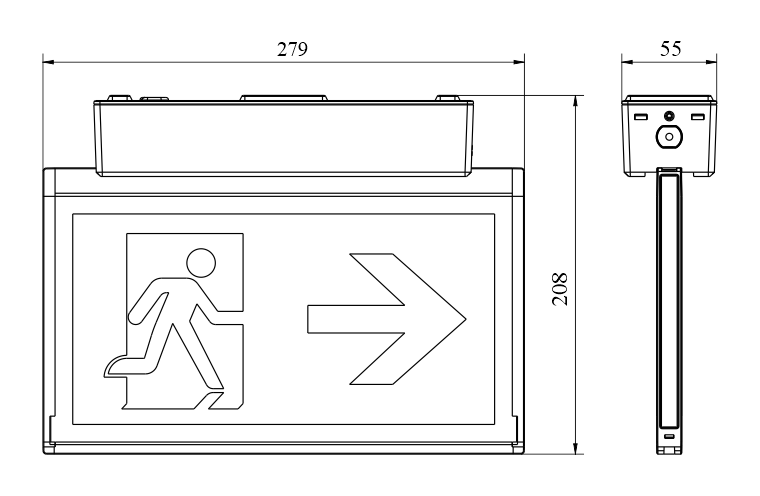

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса – PC, поликарбонат
Цвет корпуса - белый
Входное напряжение - 220-240V 50/60Hz
Источник света - светодиодный модуль 14LED SMD2835
Цветовая температура светодиодов - 6000-7000K
Максимальная полная потребляемая мощность – 6.25VA
Дальность распознавания – 24.6м
Режим действия – SA, только постоянный
Продолжительность работы в аварийном режиме - 3H, 3 часа
Аккумуляторная батарея - 3.2V 1000mAh LiFePO4
Время заряда аккумуляторной батареи - 24 часа
Температурная компенсация заряда батареи – функция NTC (Negative Temperature Coefficient)
Степень защиты от проникновения пыли и влаги - IP20
Класс защиты от поражения электрическим током – I
Индикатор заряда - зеленый светодиод
Тестирование исправности – MT, кнопка ручного тестирования
Температура окружающей среды, Ta - 0 ~ 40℃

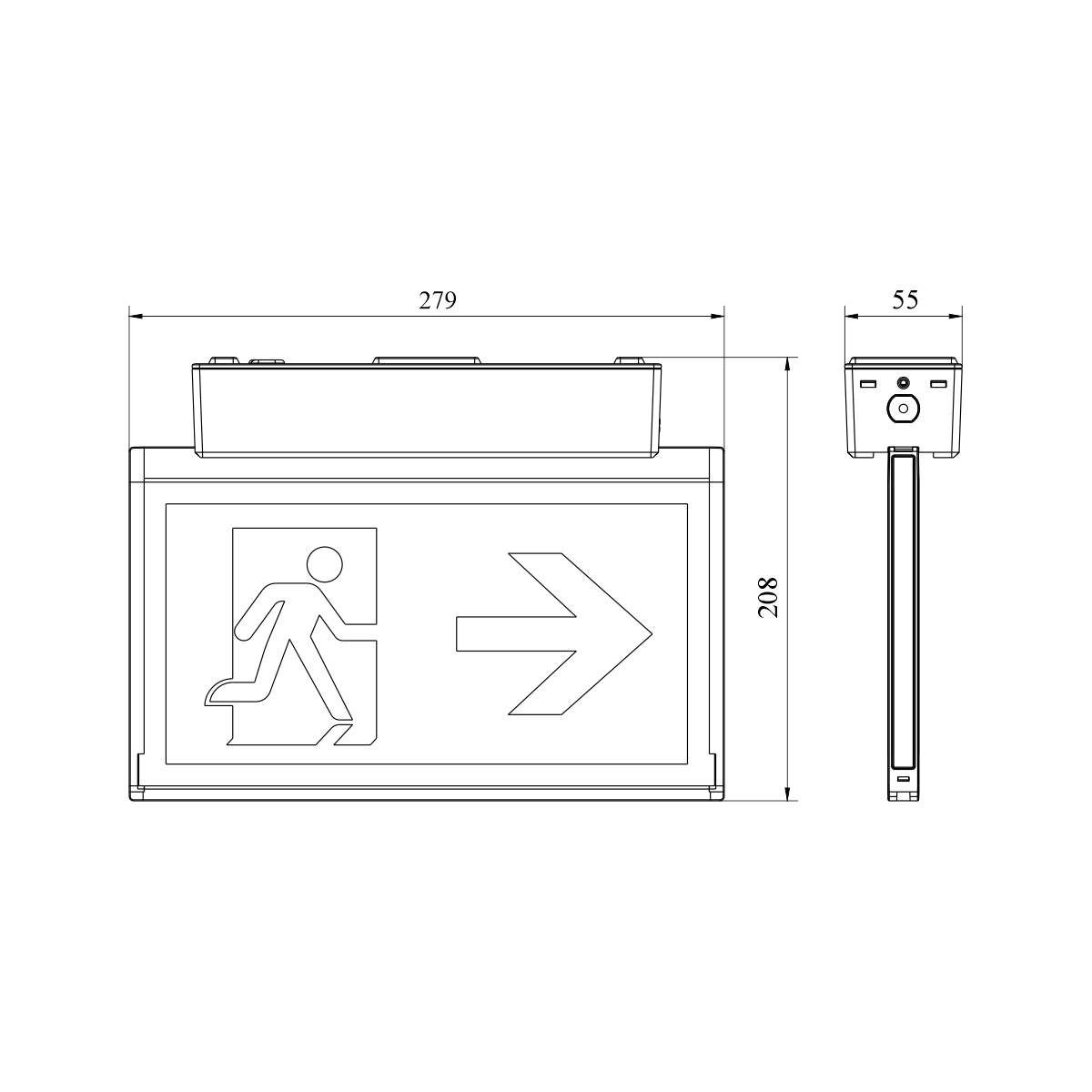

Размеры в собранном виде - 279x55х207.9мм
Количество в мульти-упаковке – 6шт

ЦЕНА НА ПОТОЛОЧНЫЙ СВЕТОВОЙ ЭВАКУАЦИОННЫЙ УКАЗАТЕЛЬ ВЫХОДА Moncato DP918

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ПОТОЛОЧНЫЙ СВЕТОВОЙ ЭВАКУАЦИОННЫЙ УКАЗАТЕЛЬ Moncato DP918

Используйте следующую спецификацию для планирования заказа Moncato DP918:

1. DP918-2579 LED SA 3H MT Moncato Световой эвакуационный указатель.
2. DP129-2596 Moncato Настенный кронштейн
3. DP127-2597 Moncato Комплект подвесного монтажа.
4. DP137-2611 Tube Moncato Трубка для жесткого подвеса.
5. Пиктограммы 147x270 транслюцентные.
