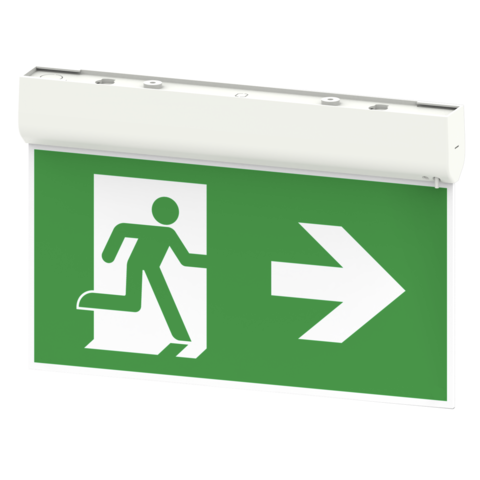

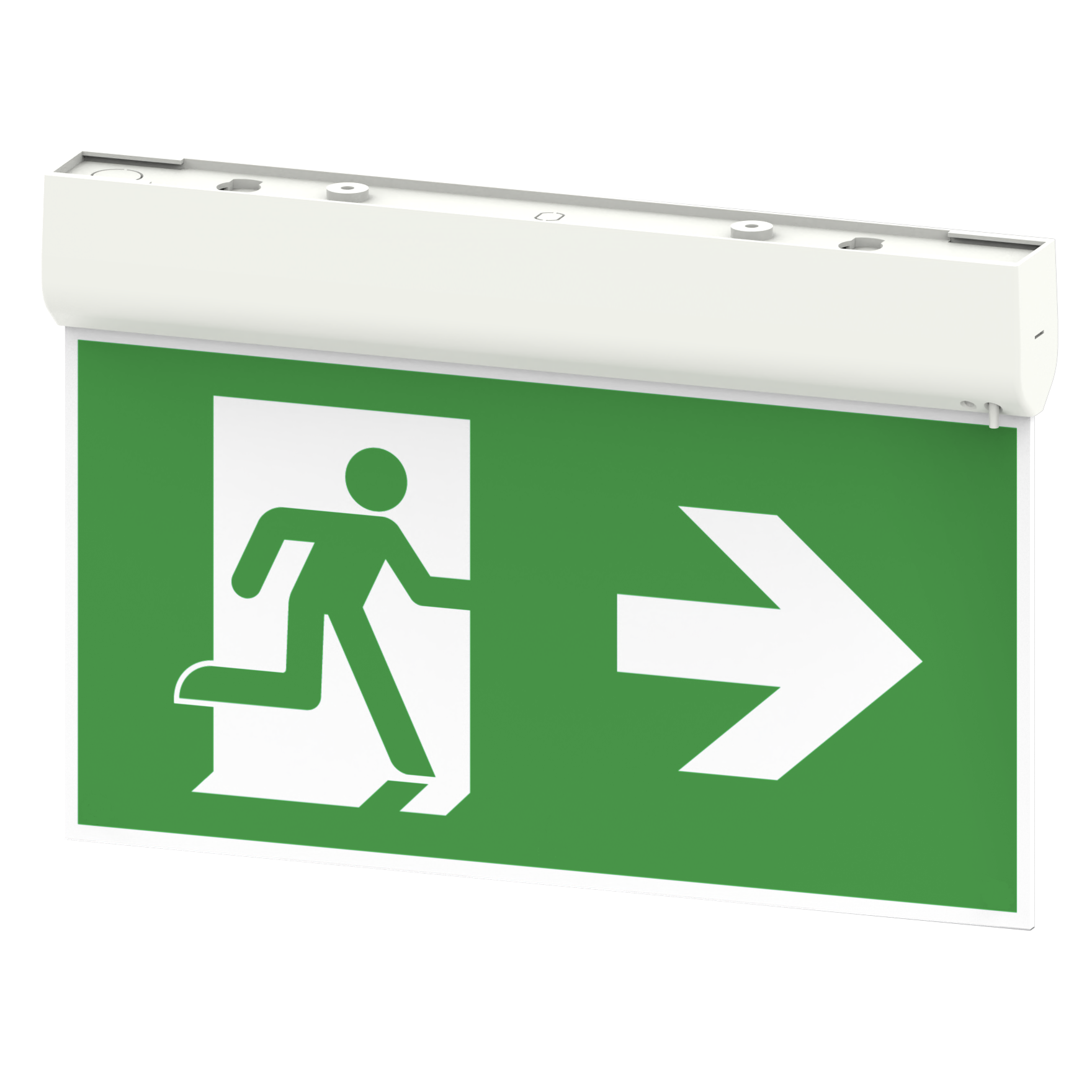

Световые эвакуационные указатели Moncato EF902

ТИП ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Автономный световой указатель направлений эвакуации, эвакуационных выходов, мест расположения первичных средств пожаротушения.

КАТЕГОРИЯ ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Световой указатель эвакуации, аварийный эвакуационный указатель, автономный указатель с аккумуляторной батареей.

ОПИСАНИЕ

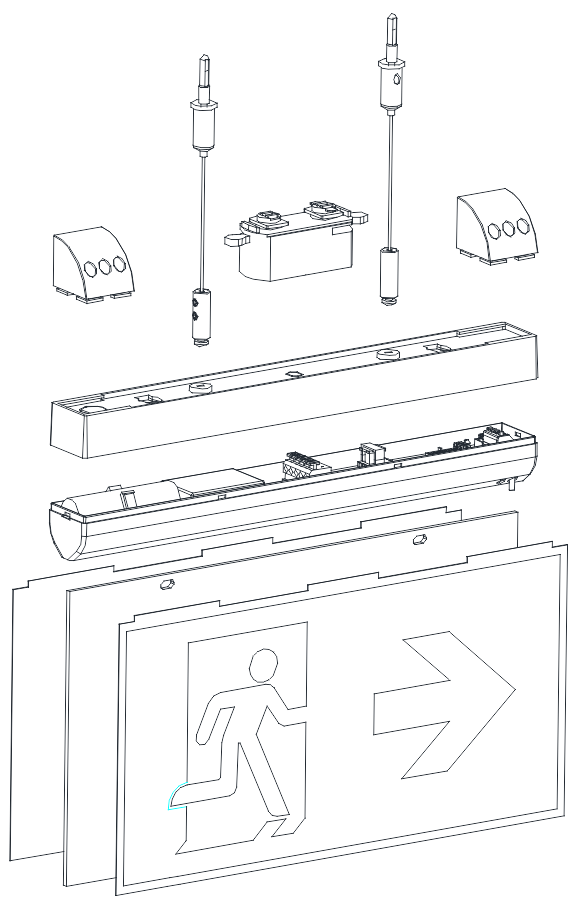

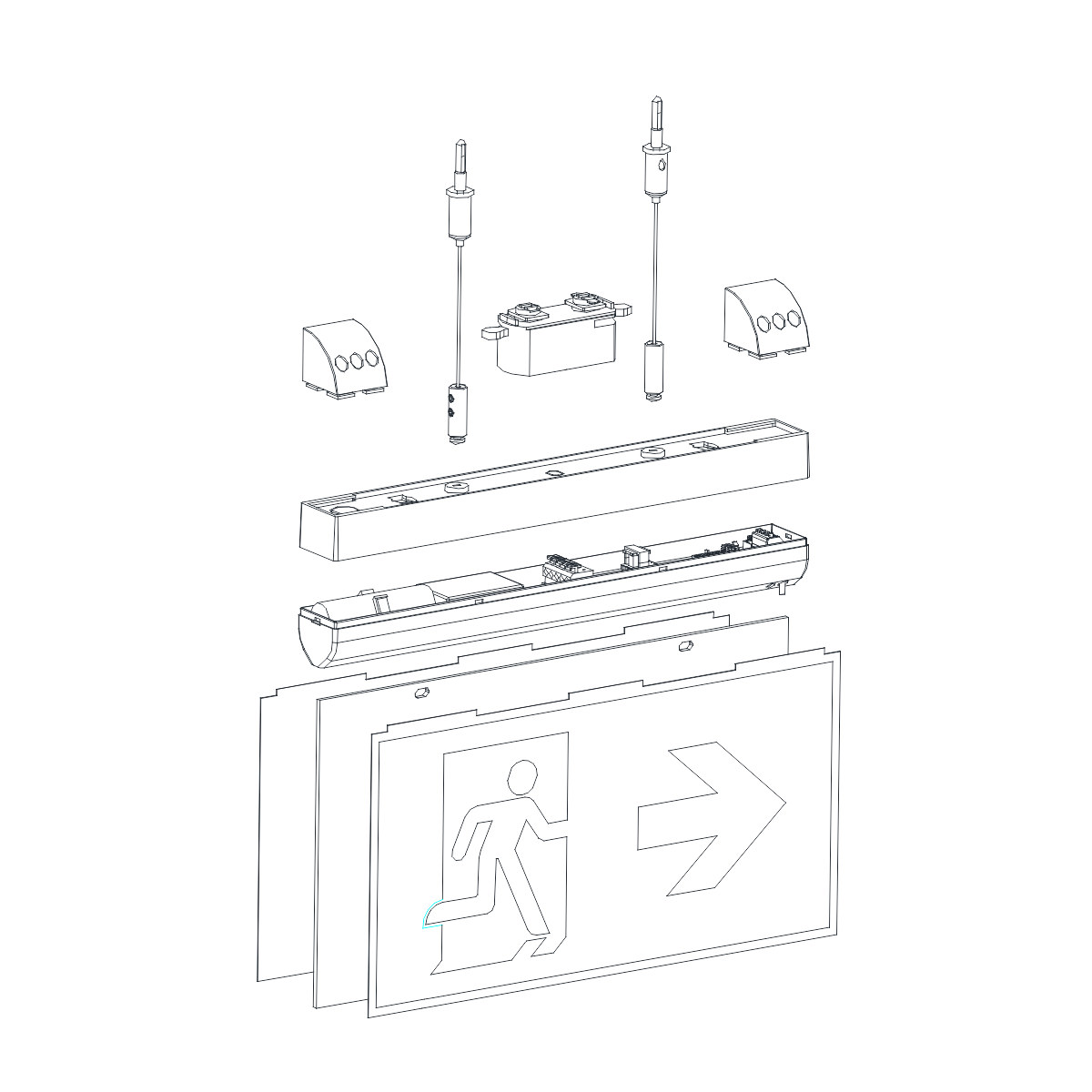

Конструкция эвакуационного указателя включает в себя следующие элементы: корпус, верхнюю крышку корпуса, двухстороннее табло со светорассеивающей матрицей, транслюцентные пиктограмм из специального светорассеивающего пластика, дополнительные аксессуары - кронштейны, тросовые подвесы, адаптеры к трековому шинопроводу.

Корпус указателя изготовлен из поликарбоната, не поддерживающего горение. Цвет белый (RAL 9016). Визуально корпус светового указателя имеет плавные линии и достаточно компактные размеры (толщина корпуса всего 36мм).

Верхняя крышка надежно крепится к корпусу на замок типа Click. Отделить верхнюю крышку от корпуса можно при помощи узкой отвертки через специальные незаметные прорези, расположенные с торцов указателя.

Табло светового указателя эвакуации выполнено в виде специальной светорассеивающей матрицы, обеспечивает хорошую яркость и равномерностью освещения. Для улучшения светорассеивающего эффекта торцы табло обклеены алюминиевой светоотражающей фольгой. Размеры табло 160х310мм и позволяют устанавливать знаки безопасности с дальностью распознавания 32 метра. Табло входит в комплект поставки и легко крепится к корпусу светового указателя на замок типа Click.

В световом указателе направления эвакуации EF902 применяются специальные пиктограммы из транслюцентного пластика. Пиктограммы имеют высокую износостойкость и долговечность, не боятся влаги и сырости, обладают высокой стойкостью к УФ-излучению. В отличии от традиционной самоклеящейся пленки транслюцентные пиктограммы обладают впечатляющим, мягким, комфортным светорассеивающим эффектом, высокой яркостью, четкостью изображения, равномерным светораспределением по всей поверхности. Пиктограммы имеют простой монтаж и не требуют специальных навыков и технологических приемов, в отличии от самоклеящихся пиктограмм. После монтажа транслюцентных пиктограмм не остается следов клея, пузырей и других дефектов, которые свойственны самоклеящейся пленке. После удаления защитной пленки с лицевой поверхности пиктограммы, табло светового указателя выглядит очень эффектно, как монолитное стекло. Если пиктограмма устанавливается только с одной стороны табло, рекомендуем использовать белый фон с другой стороны. Белый фон обеспечивает дополнительное отражение света внутри матрицы, значительно увеличивает яркость табло и создает вау-эффект.

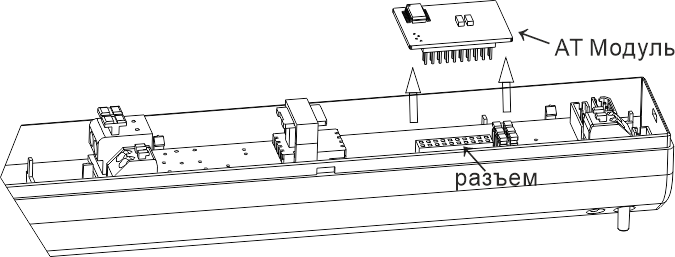

Световой указатель EF902 предназначен для подключения к сети переменного напряжения 220-240VAC 50/60Hz. Клеммная колодка нажимного типа позволяет сократить время выполнения работ для подключение сетевого электропитания. Внутренние подключения к плате (аккумуляторная батарея, дополнительный модуль автоматического тестирования) выполняются через разъемы, что обеспечивает высокую скорость и надежность электромонтажных работ.

Указатель имеет второй класс защиты от поражения электрическим током, имеет двойную изоляцию, не требует заземления, что позволяет обеспечить дополнительный уровень безопасности, а также снизить стоимость кабельных линий и сократить расходы на проект.

Световой указатель эвакуационных выходов EF902 обладает очень низкими потерями мощности в режиме ожидания. Максимальная потребляемая мощность указателя – 4.3W в режиме постоянного действия. Указатель можно подключать в режиме постоянного действия или в режиме непостоянного действия. В режиме постоянного действия указатель светится при подключении к входному сетевому электропитанию и продолжает работать от аккумуляторной батареи, при внезапном отключении входного сетевого электропитания. В режиме непостоянного действия эвакуационный казатель не светится и включается только в аварийном режиме, при отключении входного сетевого электропитания. Управление режимом действия осуществляется при помощи перемычки, установленной на плате.

В качестве источника резервного электропитания в световом указателе применяется современная надежная литий железо-фосфатная аккумуляторная LiFePO4 батарея. Емкость батареи обеспечивает автономную работу указателя в течение 3 часов. В указателе предусмотрена защита аккумуляторной батареи от короткого замыкания, от обрыва цепи, от перегрузки по току, от переполюсовки, от чрезмерного разряда и перезаряда. Полностью разряженная батарея заряжается до номинальной емкости в течение 24 часов. Батарея собирается из высокотемпературных аккумуляторов. Максимальная температура батареи при разряде не превышает 60°С.

Световой аварийный указатель эвакуации EF902 поставляется в двух модификациях: с функцией ручного тестирования (MT) или с функцией автоматического тестирования (AT).

Ручное тестирование выполняется при помощи кнопки ТЕСТ, эмитирующей аварийную ситуацию. Кнопка ТЕСТ расположенной на корпусе указателя. Дополнительно для контроля исправности на корпусе указателя установлен светодиодный индикатор заряда.

Световые указатели с функцией автоматического тестирования самостоятельно выполняют проверку исправности, без участия человека. Самопроверка исправности включает в себя два типа тестов: короткий (функциональный) - выполняется каждые 7 дней для проверки работоспособности аварийного блока, батарей и светодиодного модуля; длинный (автономный) - раз в полгода выполняется проверка времени автономной работы указателя с полным прогоном батареи. Результаты автоматического тестирования отображаются при помощи двухцветного светодиодного индикатора.

СПОСОБ УСТАНОВКИ
Для светового указателя эвакуационных выходов EF902 доступно шесть способов монтажа: накладной потолочный, встраиваемый потолочный, накладной настенный, флагом к стене, подвесной к потолку, на трековый шинопровод.

Накладной монтаж к потолку выполняется через верхнюю крышку указателя. Крепление осуществляется через готовые отверстия верхней крышки. Набор шурупов и пластиковых дюбелей включен в комплект поставки.

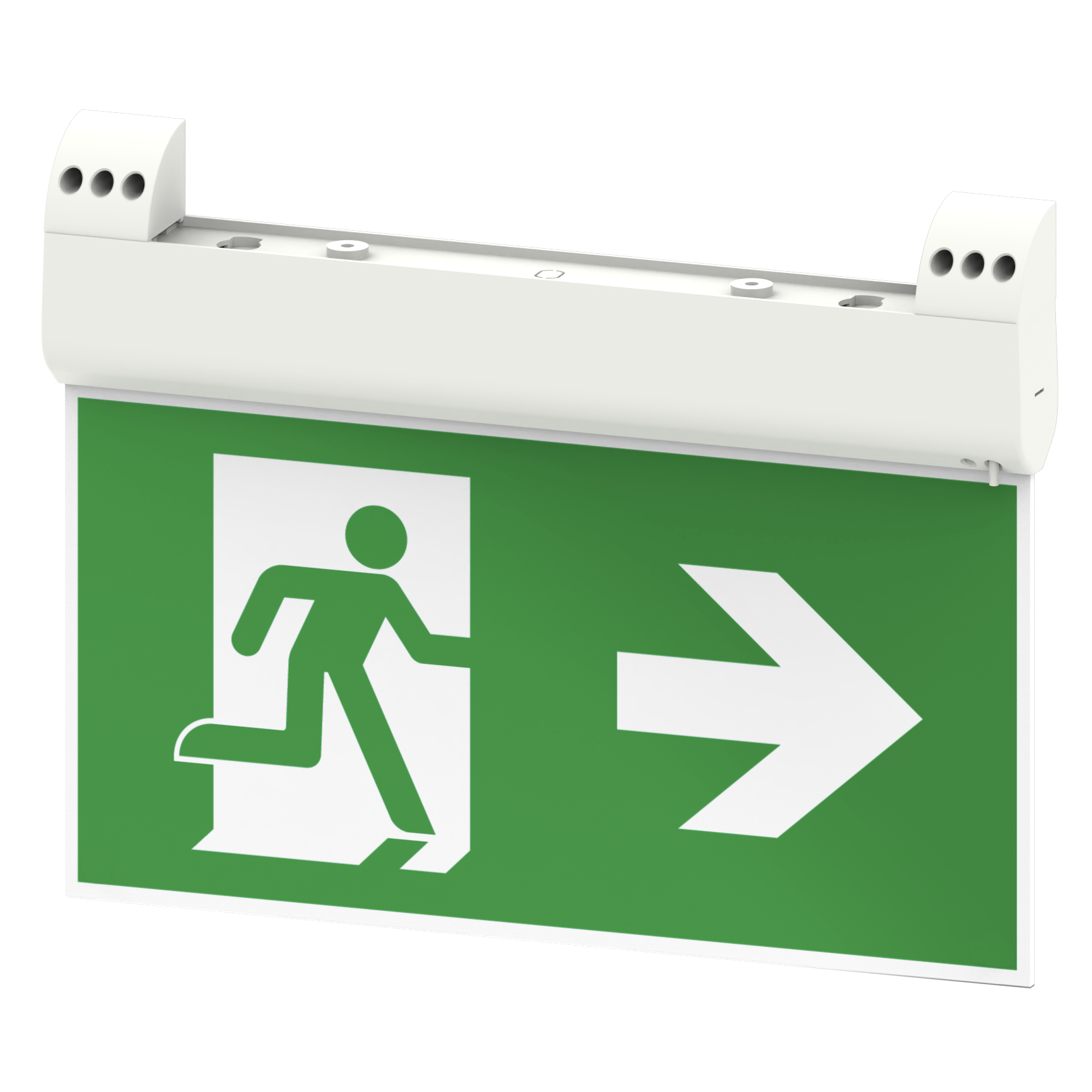

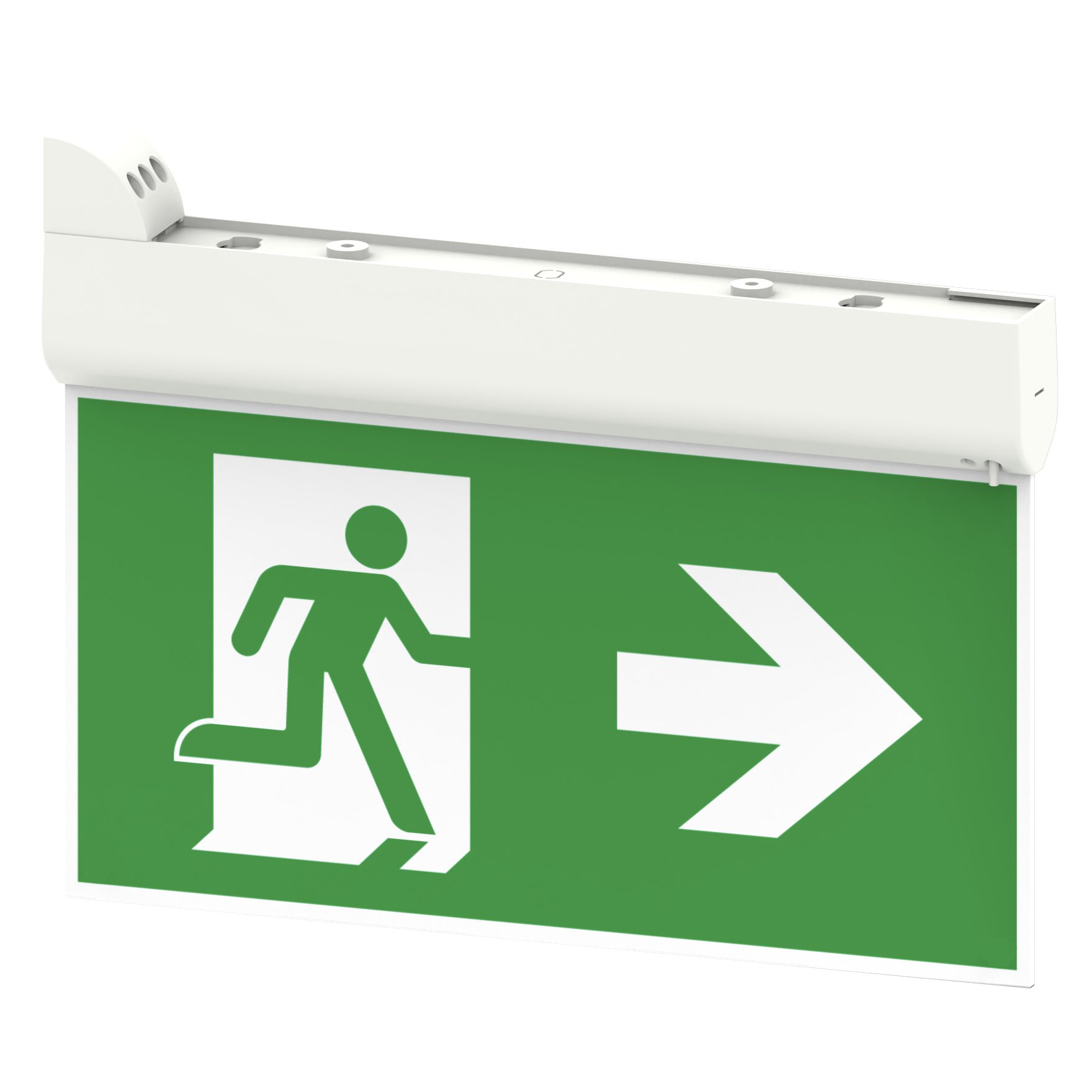

Для установки указателя к стене или к стене флагом используются дополнительные кронштейны белого цвета (входят в комплект поставки). Кронштейны надежно крепятся к верхней крышке указателя через специальные пазы. Монтаж к стене выполняется с использованием набора шурупов и дюбелей (входит в комплект поставки).

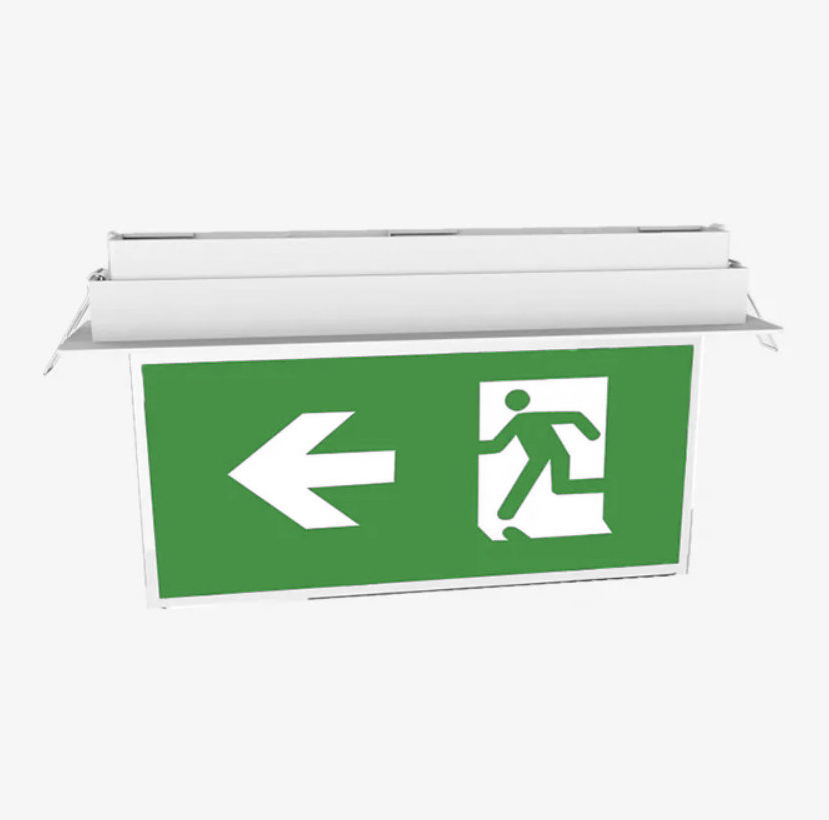

Встраиваемый монтаж в подвесные потолки типа Армстронг или в потолки из гипсокартона выполняется при помощи специальной монтажной рамки с пружинными креплениями. Монтажная рамка EF125-2188 для встраиваемого монтажа заказывается отдельно. Размер врезного отверстия – 340х46мм. Высота межпотолочного пространства не менее 54мм.

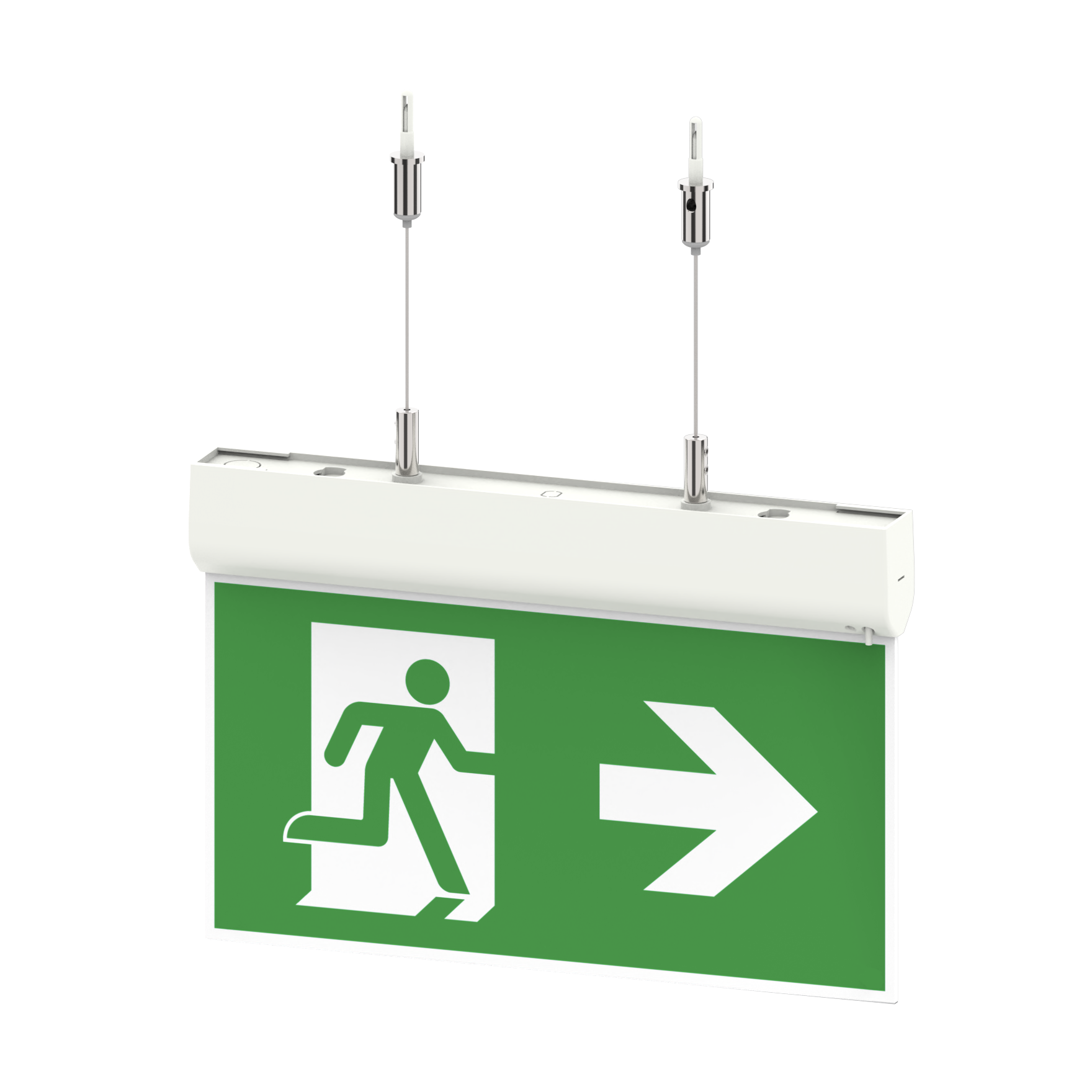

Подвесной монтаж выполняется при помощи тросовых подвесов EF120-2174 (заказывается отдельно). Максимальная длина подвеса – 1,5 метра. Длина подвеса может быть легко отрегулирована при помощи цангового зажима.

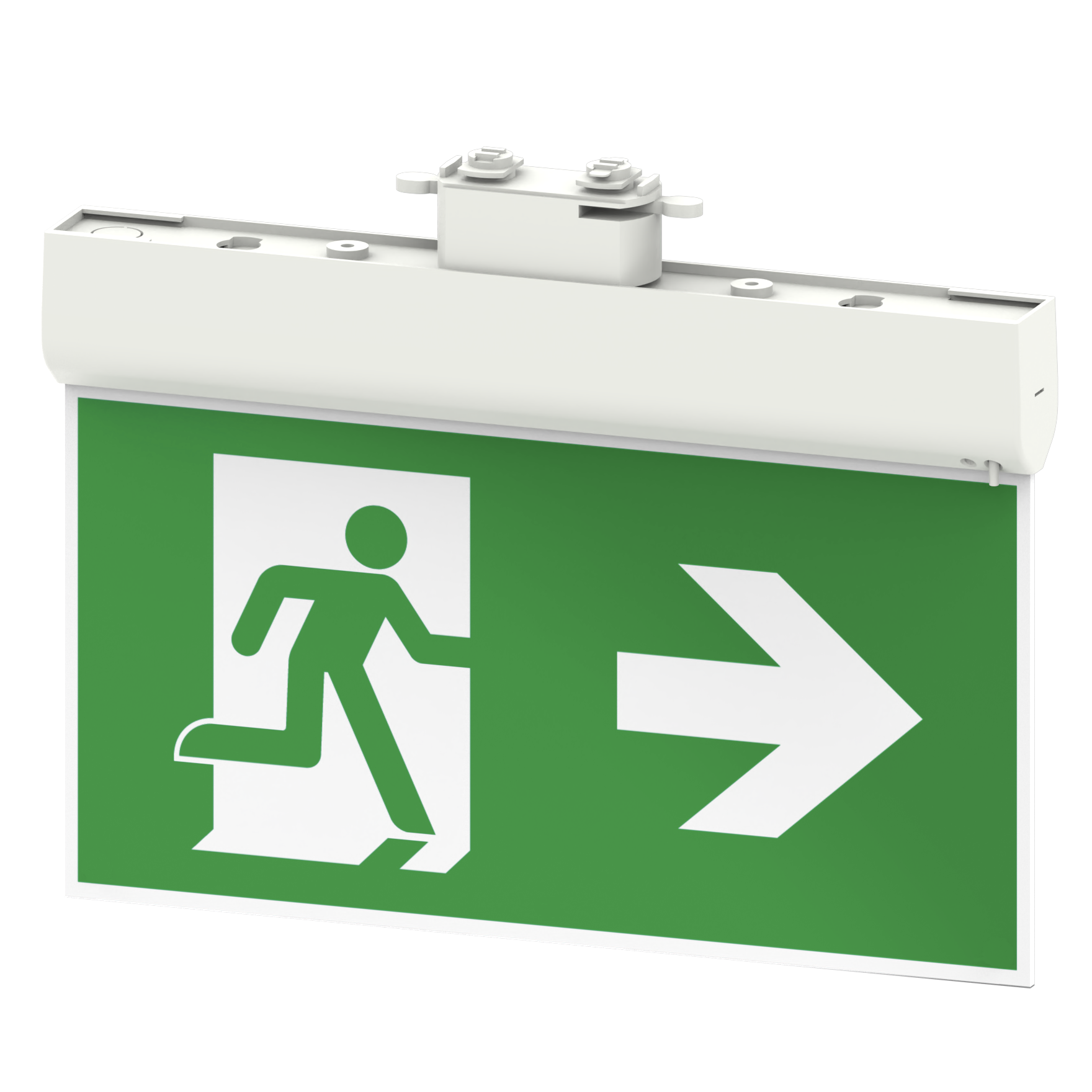

Подключения светового указателя эвакуации EF902 к трековому шинопроводу выполняется через адаптер. Нижняя часть адаптера крепится к крышке светового указателя, а верхняя часть штатно подключается в шинопровод.

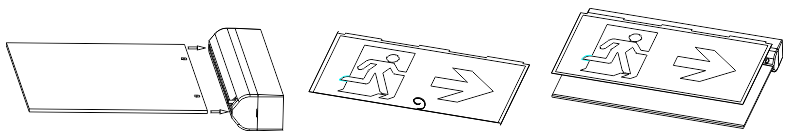

Транслюцентные пиктограммы крепятся к табло при помощи двухсторонней ленты. Лента уже установлена по краю пиктограммы. Перед установкой пиктограммы необходимо удалить верхний защитный лайнер с ленты, затем выровнять пиктограмму по контуру табло (например, по верхней части корпуса) и постепенно прижимать к поверхности табло с одного края к другому (например, сверху вниз). Клеевой слой двухсторонней ленты обеспечивает надежное крепление пиктограммы к табло и применение в различных условиях эксплуатации (температура, влажность, вибрации и пр.). После установки пиктограммы на табо не забывайте снять защитную пленку с лицевой стороны знака.

В световых указателях с односторонним знаком рекомендуем применять белый фон (входит в комплект поставки). Белый фон крепится с противоположной стороны табло и работает, как дополнительные отражатель. Применение белого фона позволяет значительно улучшить яркость и качество изображения знаков.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Эвакуационный указатель EF902 предназначен для решения задач аварийного эвакуационного освещения, служит для обозначения эвакуационных выходов, направлений эвакуации, для обозначения расположения мест первичных средств пожаротушения. Используется совместно с эвакуационными или пожарными знаками безопасности.

За счет большой дальности распознавания и высокой яркости табло эвакуационный указатель идеально подойдет для больших помещений на различных объектах коммерческой инфраструктуры – места общего пользования престижных объектов жилищного комплекса, современные офисные и административные помещения, люксовые магазины и торгово-развлекательные центры, аэропорты, выставочные центры, гостиницы высшей категории. Эвакуационный указатель будет отличным решением для объектов с большим пребыванием людей – учебно-образовательные учреждения, медицинские, больничные, санаторно-курортные и реабилитационные центры, спортивные комплексы и другие общественные здания.

Универсальный способ монтажа позволяет применять в одном проекте одну и туже модель светового указателя с различными способами установки, тем самым сохранить единый стиль оформления интерьеров.

Оригинальный тонкий и легкий дизайн позволяют применять указатель в различных типах интерьеров, в том числе для проектов с высокими требованиями к архитектуре и дизайну.

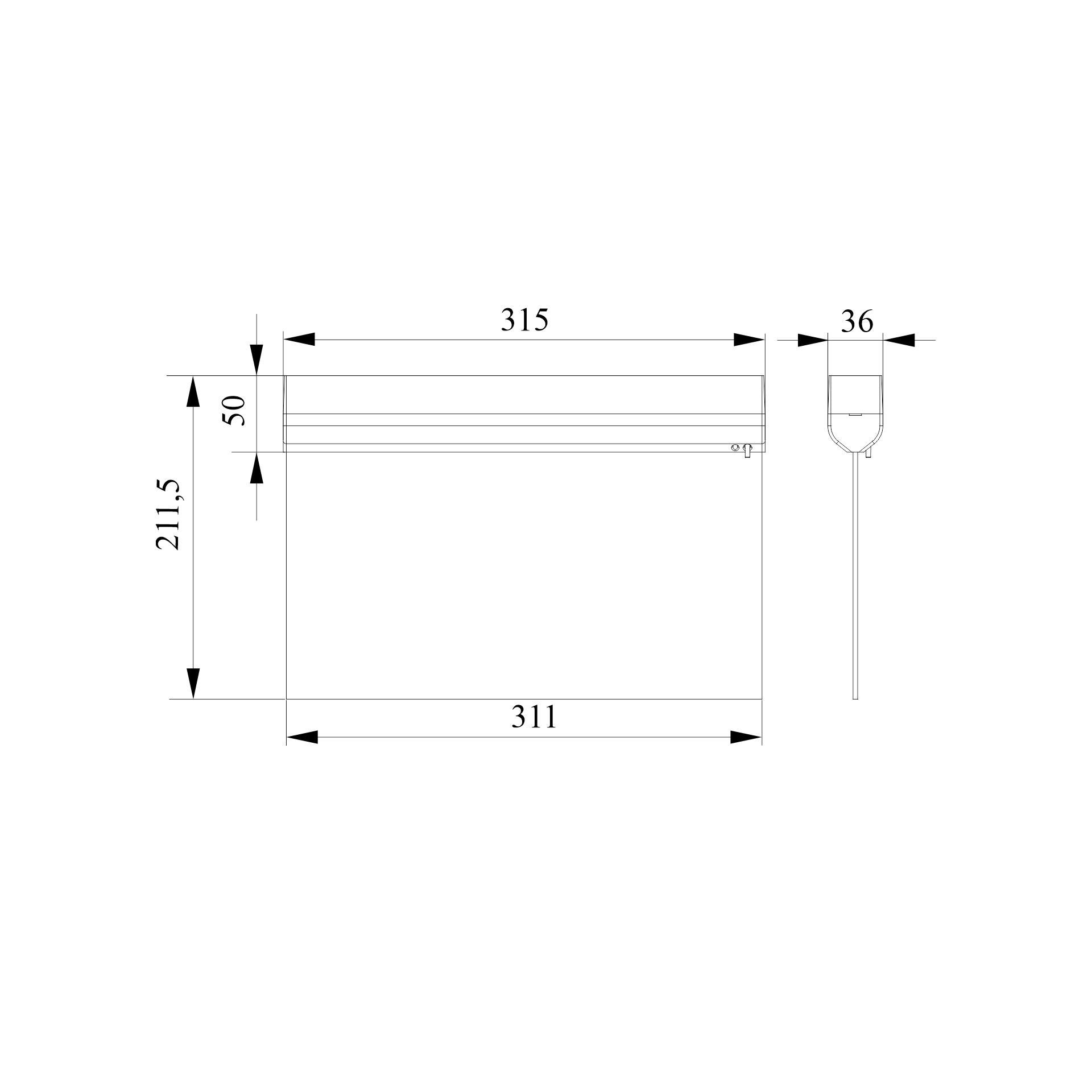

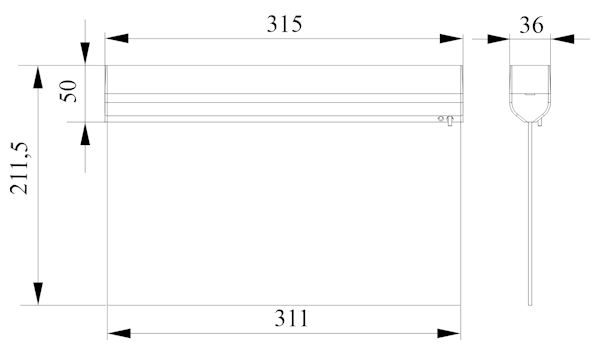

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса – PC, поликарбонат
Цвет корпуса - RAL9016
Степень защиты от проникновения пыли и влаги – IP20
Степень защиты от внешних механических воздействий – IK4
Входное напряжение - 220-240V AC 50/60Hz
Максимальная потребляемая мощность – 4,3W в режиме постоянного действия
Класс защиты от поражения электрическим током – II
Выходная мощность в аварийном режиме – 1W
Источник света - LED, светодиодный модуль
Цветовая температура – 5700-6500K
Дальность распознавания знаков - 32 метра
Режим действия - SA, постоянный или непостоянный
Время автономной работы в аварийном режиме – 3 часа
Тип аккумулятора – LiFePO4
Время заряда аккумуляторной батареи – 24 часа
Максимальная температура батареи - 60°С
Температура эксплуатации Ta – от 0° до +45°С
Размеры в собранном виде – 315х211,5х36мм
Вес – 0,45кг
Количество светильников в мульти-упаковке – 10шт
