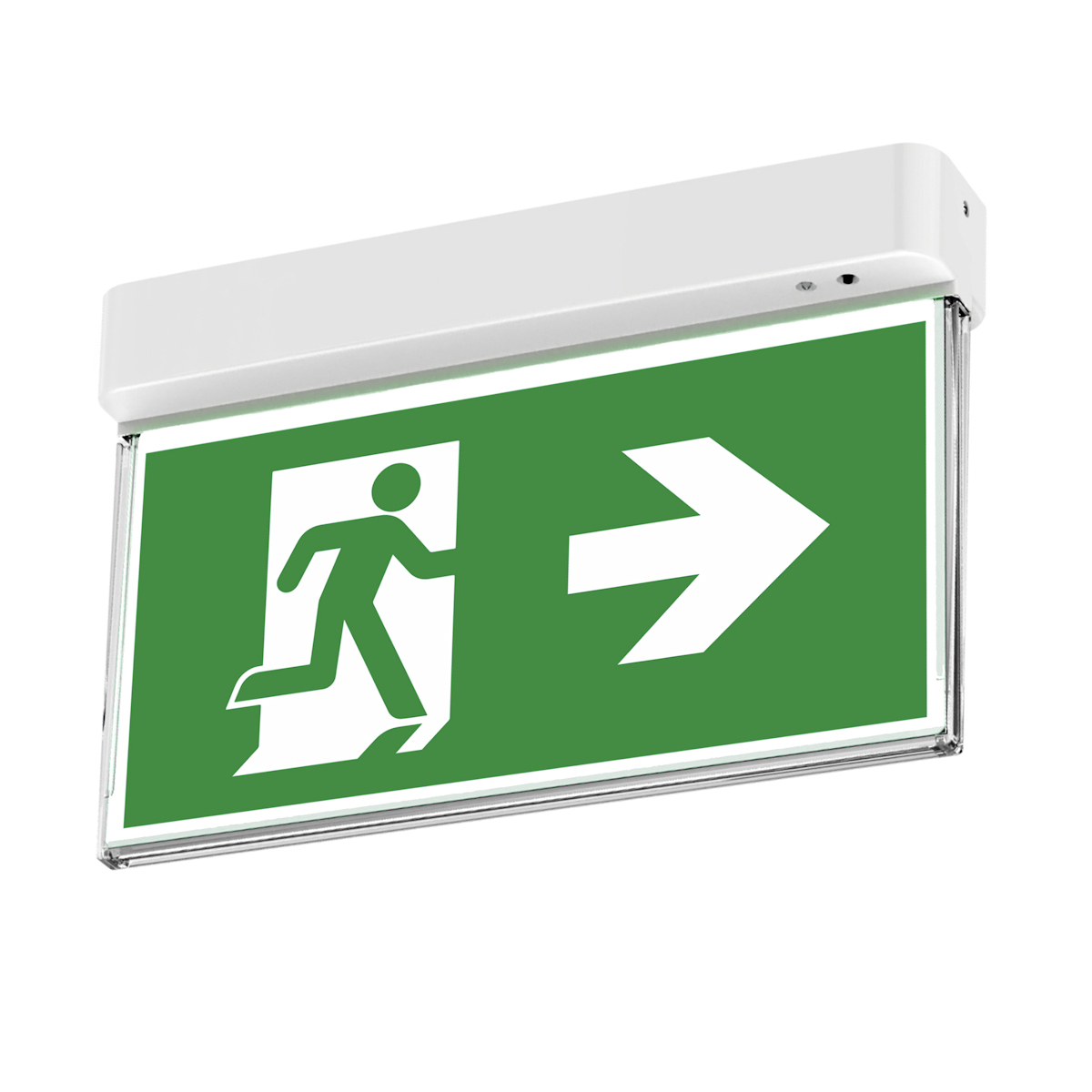

Световые указатели эвакуационных выходов Moncato DP966

ТИП ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Двухсторонний потолочный световой указатель эвакуационных выходов, направлений движения к эвакуационным выходам, мест расположения первичных средств пожаротушения.

КАТЕГОРИЯ ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Световой указатель, эвакуационный указатель, указатель эвакуационных выходов, световое табло с аккумуляторной батареей.

ОПИСАНИЕ

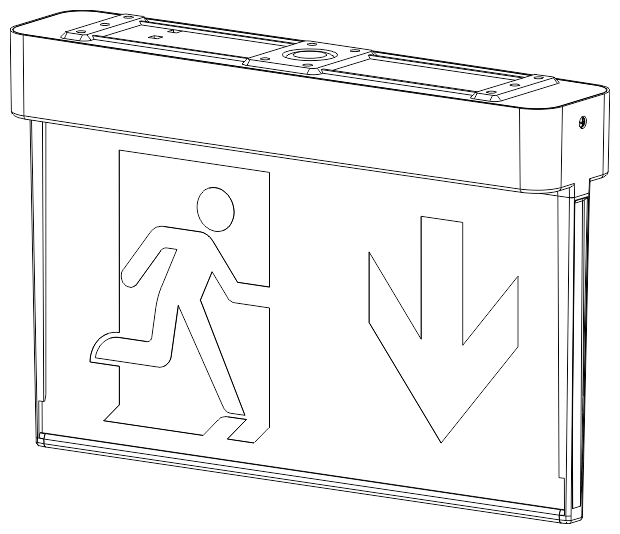

Конструкция светового эвакуационного указателя включает в себя: корпус, верхнюю крышку корпуса, двухстороннее табло, транслюцентные пиктограммы.

Корпус и верхняя крышка светового указателя изготовлены из высококачественного поликарбоната, не поддерживающего горение. Верхняя крышка надежно крепится к корпусу при помощи двух боковых защелок и легко открывается при помощи отвертки с плоским шлицом.

Табло изготовлено из акрилового стекла со специальной светорассеивающей матрицей и имеет специальный боковые прозрачные пазы по периметру для установки пиктограмм. Табло имеет дальность распознавания 30 метров, соотношение сторон в пропорции 1:2 позволяет применять пиктограммы, соответствующие требованиям ГОСТ12.4.026-2015.

В световом эвакуационном указателе выхода DP966 используются транслюцентные пиктограммы из специального светорассеивающего материала, который обеспечивает высокую равномерность освещения и четкость изображения. Пиктограммы имеют хорошую износостойкость, долговечность, не боятся влаги и сырости, обладают высокой стойкостью к УФ-излучению. В отличии от самоклеящихся знаков, транслюцентные пиктограммы имеют простой монтаж и не требуют специальных навыков. После установки пиктограмм не остается следов клея, пузырей, градиентной засветки и других дефектов, которые свойственны самоклеящейся пленке. При необходимости пиктограммы могут быть легко заменены на новые. После удаления защитной пленки с лицевой поверхности пиктограмм табло указателя выглядит очень эффектно, как ровное, чистое, прозрачное кварцевое стекло.

Указатель эвакуационных выходов DP966 предназначен для подключения к сети переменного напряжения 220-240VAC 50/60Hz. Максимальная потребляемая мощность – 4.1W в режиме постоянного действия. В световом указателе применяется светодиодным модуль 21хLED SMD2835 цветовой температурой 6000-7000K. Указатель имеет два режима работы (действия) – постоянный или непостоянный. Управление режимом действия осуществляется при помощи перемычки, установленной в клеммной колодке.

В режиме постоянного действия указатель светится при подключении входного сетевого электропитания. В режиме непостоянного действия указатель не светится. При отсутствии входного сетевого напряжения, световой казатель переходи в аварийный режим работы – включается и работает от собственной аккумуляторной батареи.

В световом указателе эвакуационных выхода DP966 применяется надежная в эксплуатации, проверенная годами, никель-кадмиевая аккумуляторная батарея. Емкость батареи обеспечивает работу светового указателя в течение 3 часов. При подключении светового указателя к сети переменного напряжения зарядное устройство автоматически выполняет подзарядку батареи. Полностью разряженная батарея требует зарядки в течение 24 часов. При первом включении светового указателя необходимо непрерывно выполнять зарядку батареи не менее 24 часов, чтобы обеспечить максимальный набор емкости и длительный срок эксплуатации.

Проверка исправности выполняется при помощи кнопки ТЕСТ, эмитирующей аварийную ситуацию. Кнопка ТЕСТ расположенной на корпусе указателя. Дополнительно для контроля исправности на корпусе указателя установлен светодиодный индикатор заряда.

СПОСОБ УСТАНОВКИ
Световой эвакуационный указатель выходов DP966 предназначен для накладного или подвесного монтажа к потолку. При необходимости указатель может быть установлен на стены.

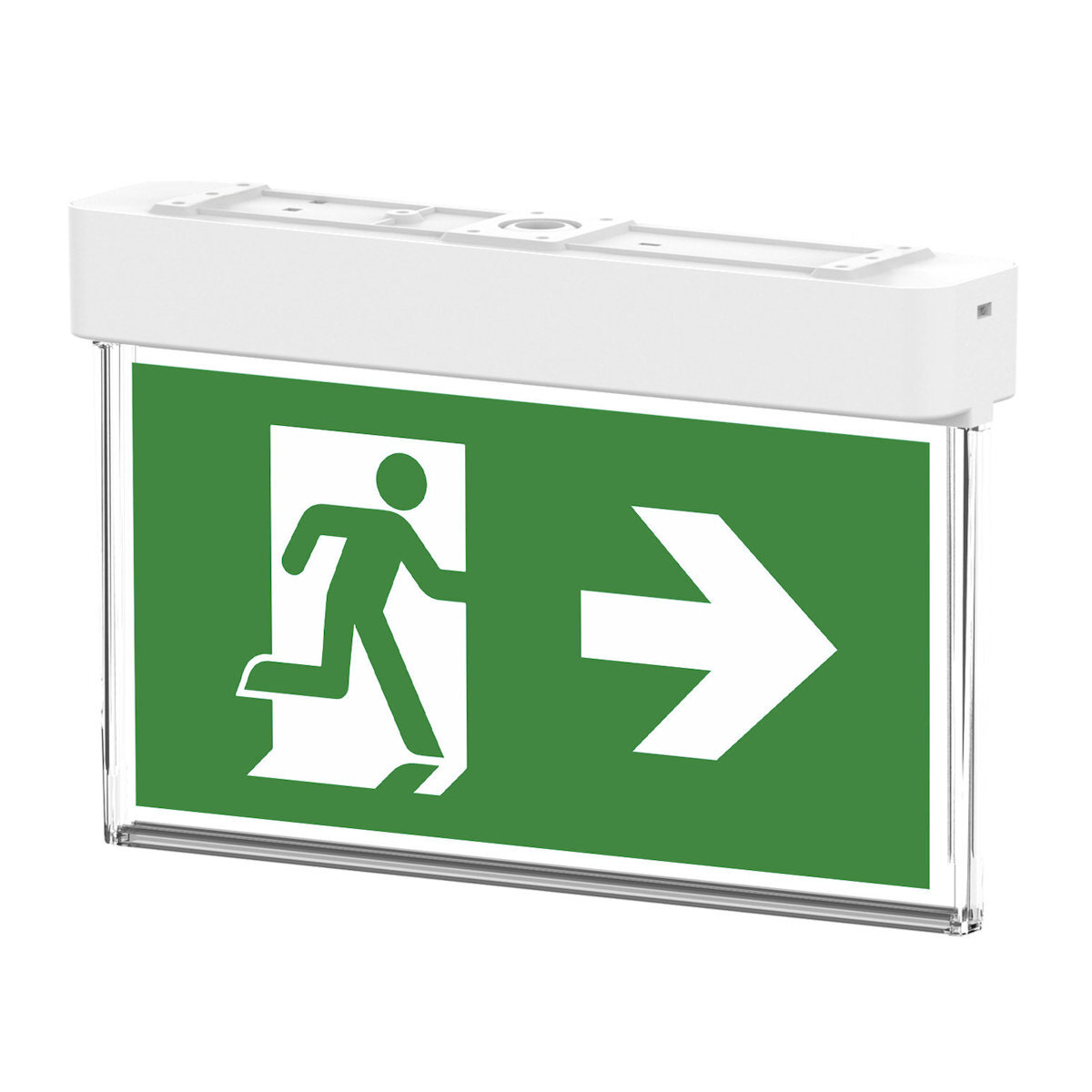

Монтаж к потолку
Монтаж к потолку выполняется через верхнюю крышку указателя. Для этого необходимо завести кабель электропитания через крышку и закрепить крышку к потолку. Крепление к потолку выполняется при помощи шурупов и дюбелей (входят в комплект поставки). Расстояние между креплениями 240мм.

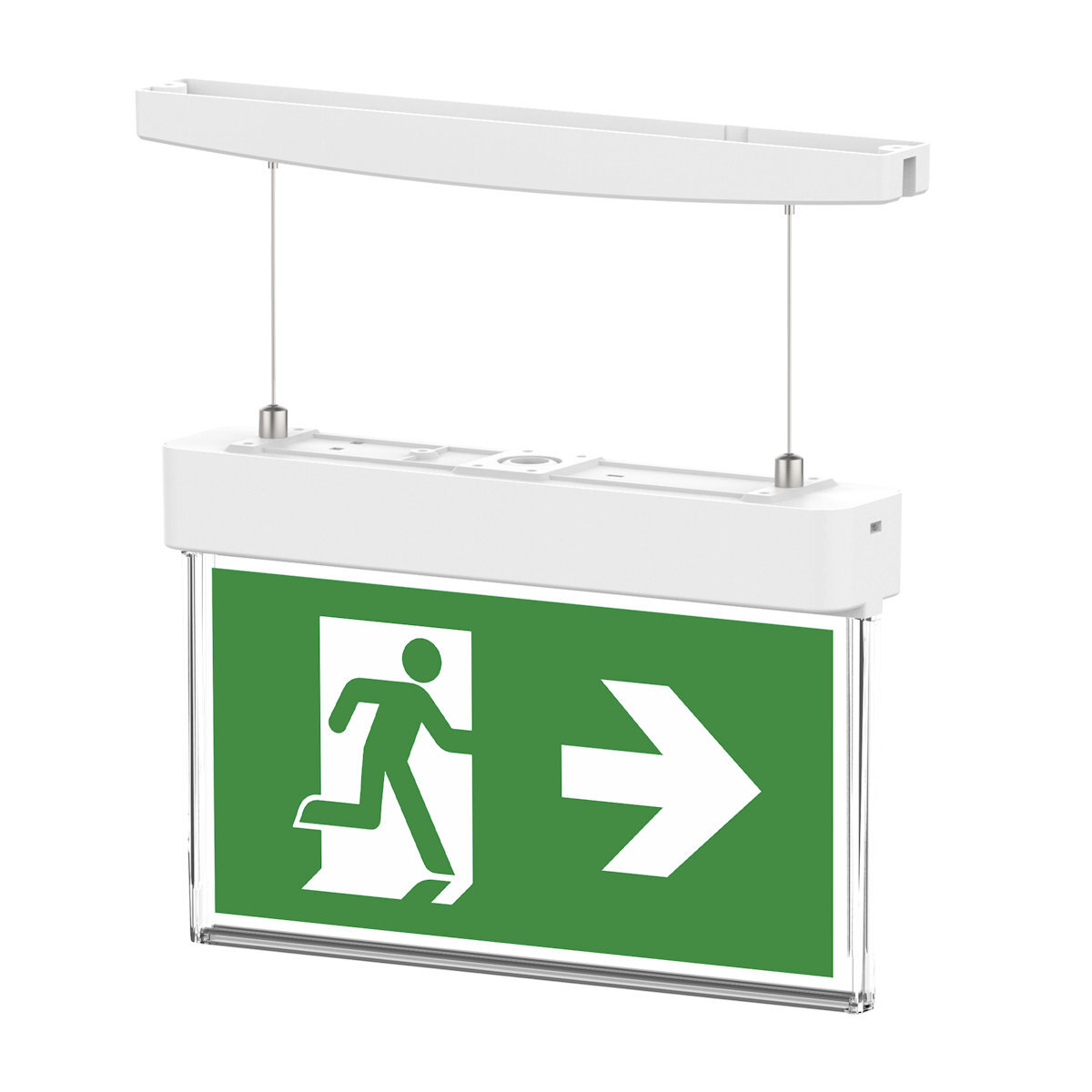

Подвесной монтаж
При необходимости световой эвакуационный указатель можно установить на тросовых подвесах. Комплект подвесного монтажа DP124-2422 (заказывается отдельно) имеет регулировку троса по длине от 0 до 1 метра. Для крепления подвесов к потолку используется специальная элегантная планка белого цвета, которая позволяет красиво оформить потолочное крепление.

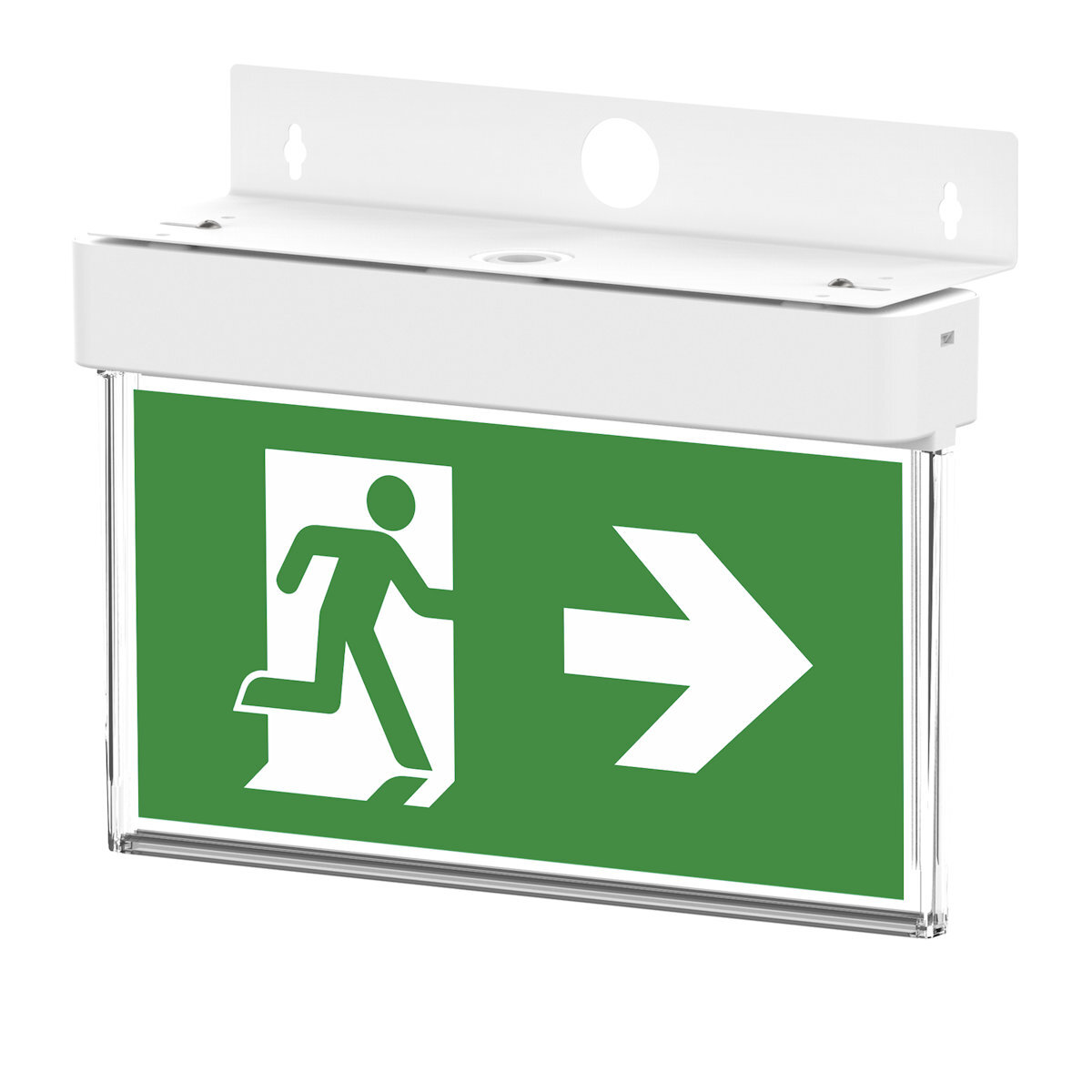

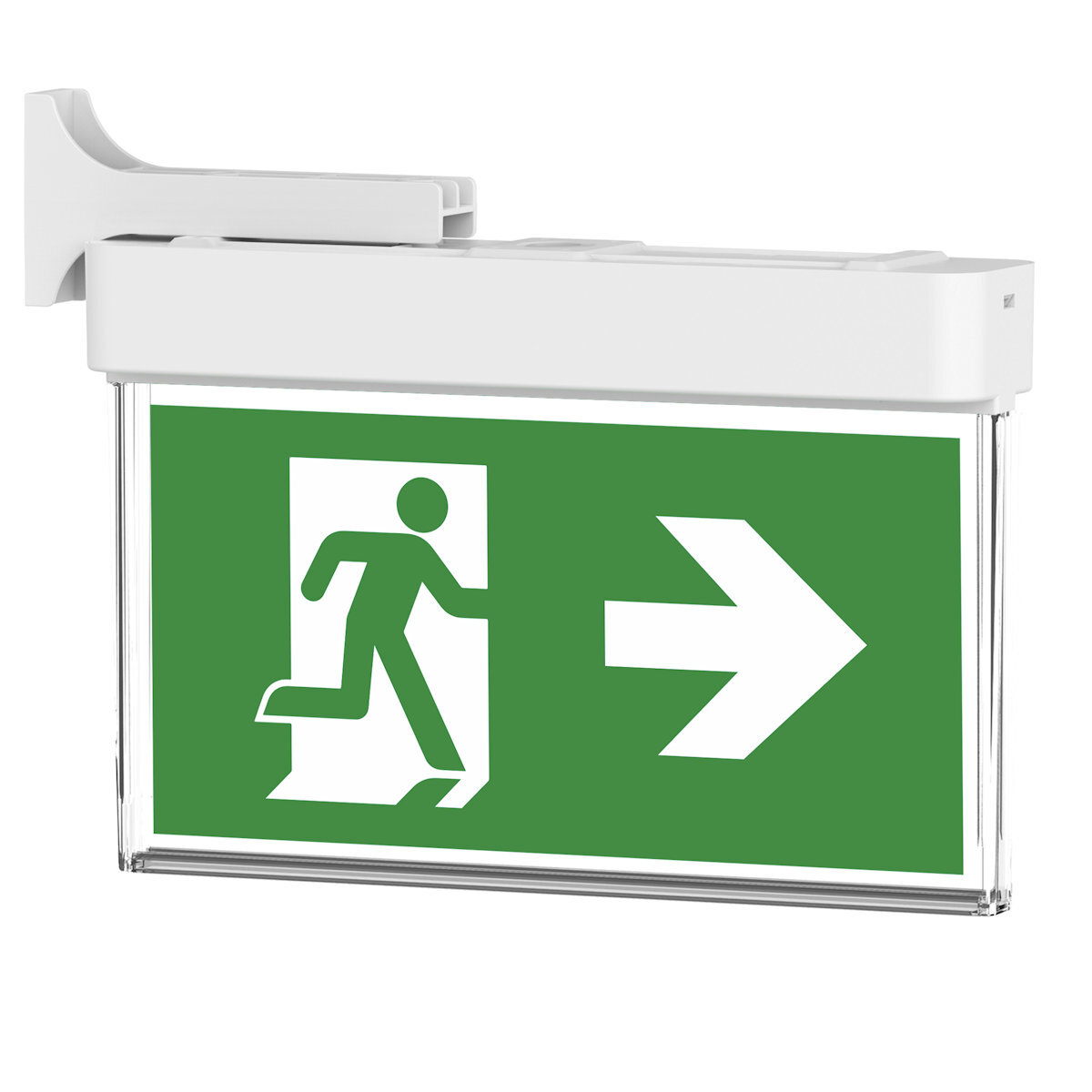

Настенный монтаж
Для накладного монтажа к стене применяется дополнительный кронштейн DP126-2424 (заказывается отдельно). Кронштейн изготовлен из крашенного метала, имеет белый цвет, отверстия для выполнения крепления и подвода кабеля электропитания.

Установка пиктограмм
Установка очень простая, не требует специальных навыков, в отличии от установки пиктограмм, изготовленных из самоклеящейся пленки. Пиктограммы имеют механическое крепление, устанавливаются в пазы светового табло. При необходимости пиктограммы можно заменить в любой момент. Если указатель используется как односторонний, рекомендуем применять белый фон для второй стороны табло. Белый фон работает как дополнительные светоотражатель, улучшает яркость и равномерность освещения табо, повышает четкость изображения.

Подключение
Подключение электропитания выполняется через верхнюю крышку светового указателя. В крышке указателя установлен специальный сальник. Сальник позволяет технологично выполнить ввод кабеля, проложенного в жестких или гофрированных электротехнических трубах диаметром 16мм. На крышке светового эвакуационного указателя выхода установлена клеммная колодка и специальный зажим для фиксации кабеля электропитания. Расположение клеммной колодки на крышке значительно упрощает выполнение работ по электромонтажу.

На вход клеммной колодки подключается сетевой напряжение. На выходе – предустановлен проводной разъем, для подключения электропитания к электронной плате, установленной в корпусе указателя.

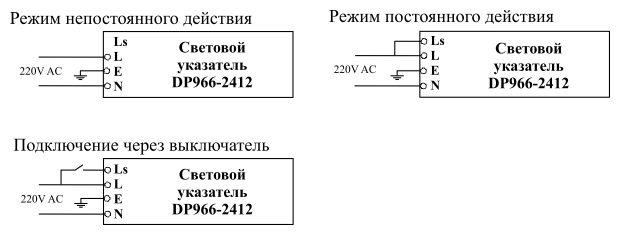

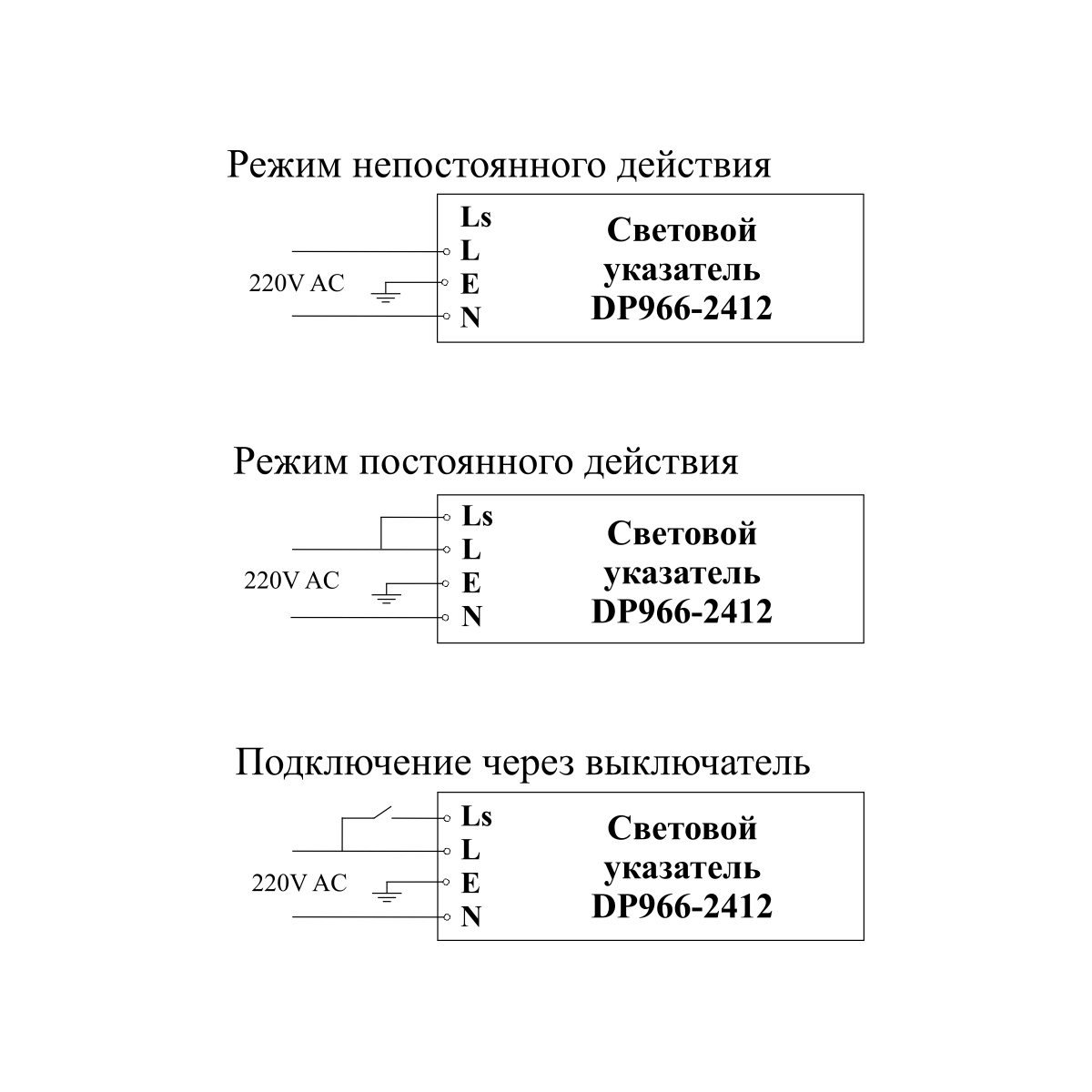

Для подключения фазового провода в колодке предусмотрены две клеммы. При подаче напряжения только на клемму L светильник будет работать в непостоянном режиме действия. Если напряжение подавать сразу на клеммы L и L1, то светильник будет работать в режиме постоянного действия. При этом напряжение на клемму L1 можно подавать через выключатель и управлять включением/выключением светильника. В случае пропадания напряжения на клемме L светильник автоматически переключится в аварийный режим работы не зависимо от положения выключателя. В аварийном режиме светодиодный модуль включается и работает от собственной аккумуляторной батареи. В аварийном режиме светодиодный модуль всегда светится.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Световой эвакуационный указатель DP966 предназначен для решения задач аварийного эвакуационного освещения, служит для обозначения эвакуационных выходов, направлений эвакуации, для обозначения расположения мест первичных средств пожаротушения. Используется совместно с эвакуационными или пожарными знаками безопасности.

Световое табло имеет высокую яркость и обеспечивает дальность распознавания до 30 метров. Идеально подойдет для больших помещений на объектах коммерческой инфраструктуры – офисные и торгово-развлекательные центры, административные помещения, гостиницы, выставочные центры, аэропорты, торговые залы, учебные и медицинские учреждения. Световой эвакуационный указатель будет отличным решением в местах общего пользования современных многоквартирных домов.

Классический дизайн и привлекательный внешний вид позволяют применять эвакуационный указатель для любых типов интерьеров, в том числе для проектов с акцентом на современные световые решения.

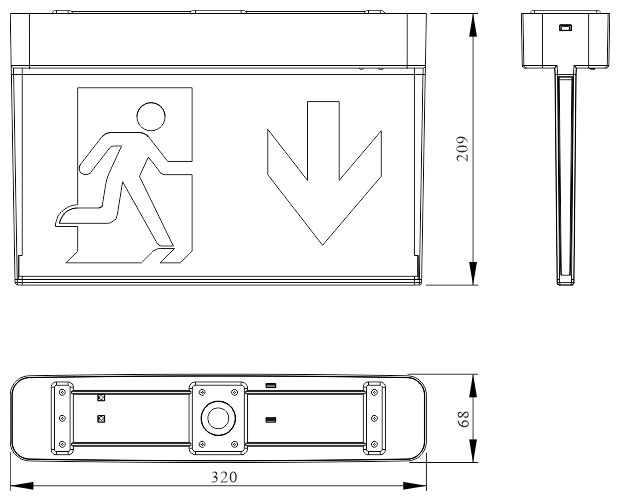

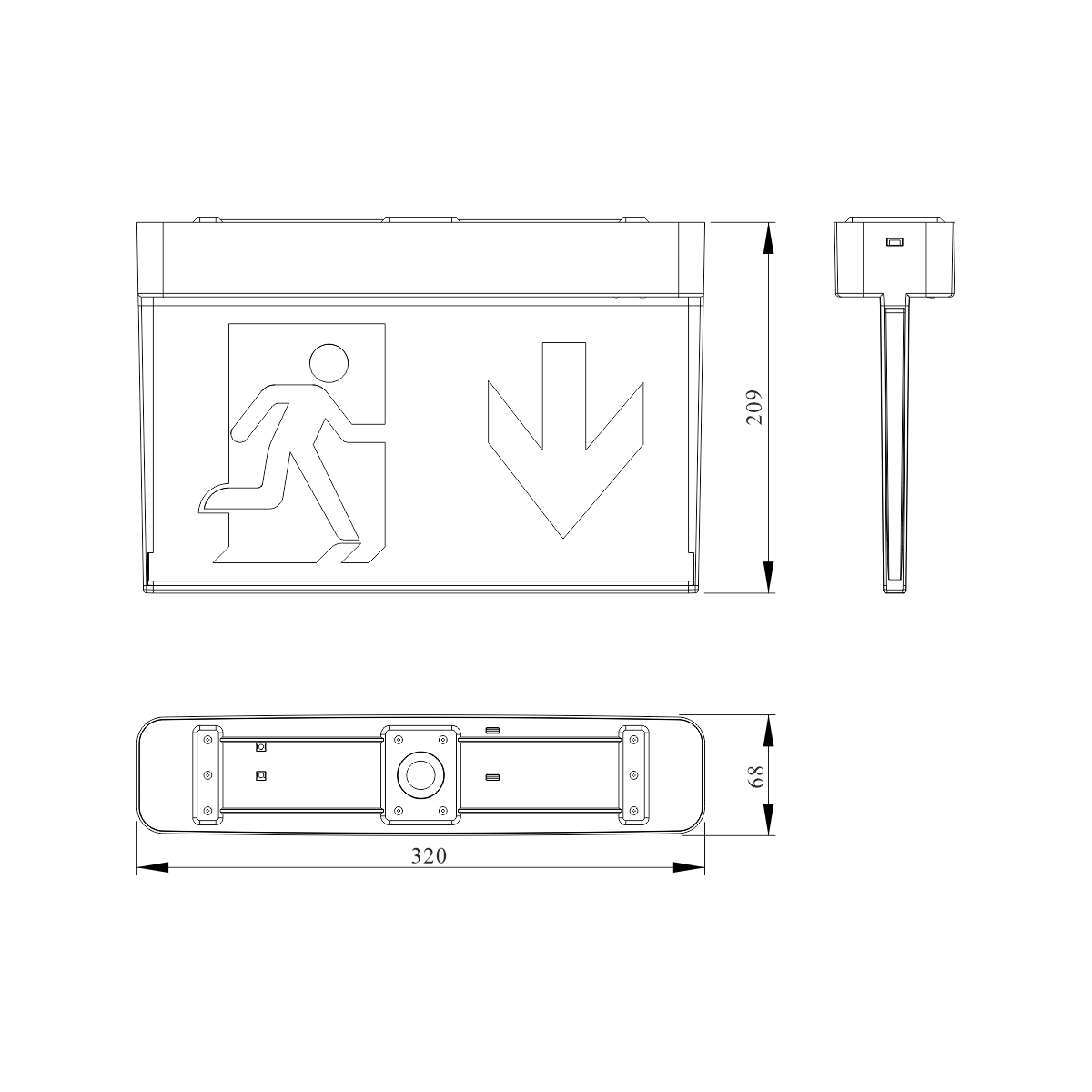

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса – PC, поликарбонат
Цвет корпуса - белый
Входное напряжение - 220-240V 50/60Hz
Источник света - светодиодный модуль 21xLED SMD2835
Цветовая температура светодиодов - 6000-7000K
Максимальная потребляемая мощность - 4.1W в режиме постоянного действия
Дальность распознавания - 30м
Режим действия – SA, постоянный или непостоянный
Продолжительность работы в аварийном режиме - 3H, 3 часа
Аккумуляторная батарея - 3.6V 800mAh AA Ni-Cd
Время заряда аккумуляторной батареи - 24 часа
Степень защиты от проникновения пыли и влаги - IP20
Класс защиты от поражения электрическим током – I
Индикатор заряда - зеленый светодиод
Тестирование исправности - MT - кнопка ручного тестирования
Температура окружающей среды, Ta - 0 ~ 40℃
Размеры в собранном виде - 320x68х209мм
Количество в мульти-упаковке – 6шт
