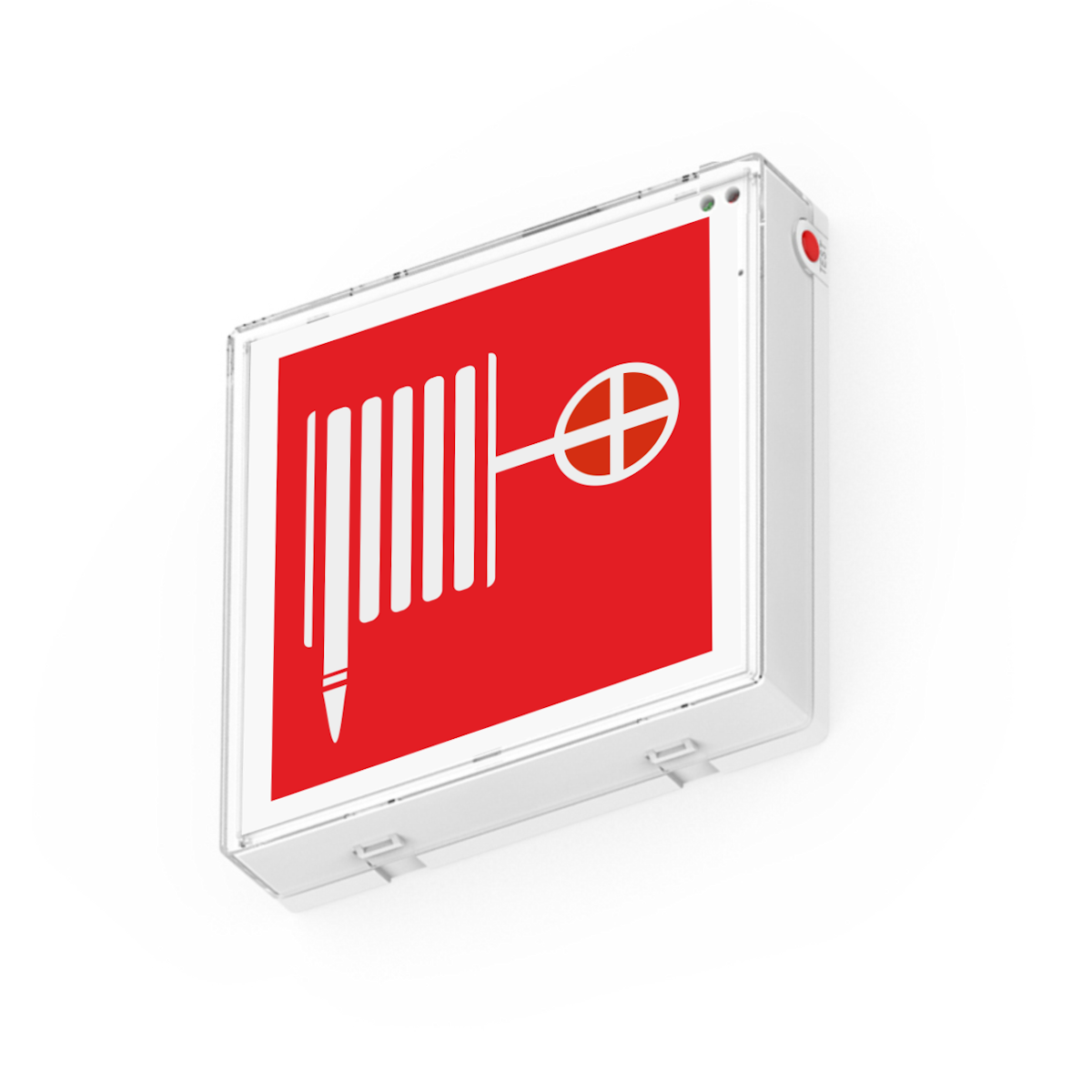

Световой указатель пожарного крана, пожарного гидранта, пожарной безопасности, эвакуационный Moncato OT621-2201 IP65

ТИП УКАЗАТЕЛЯ

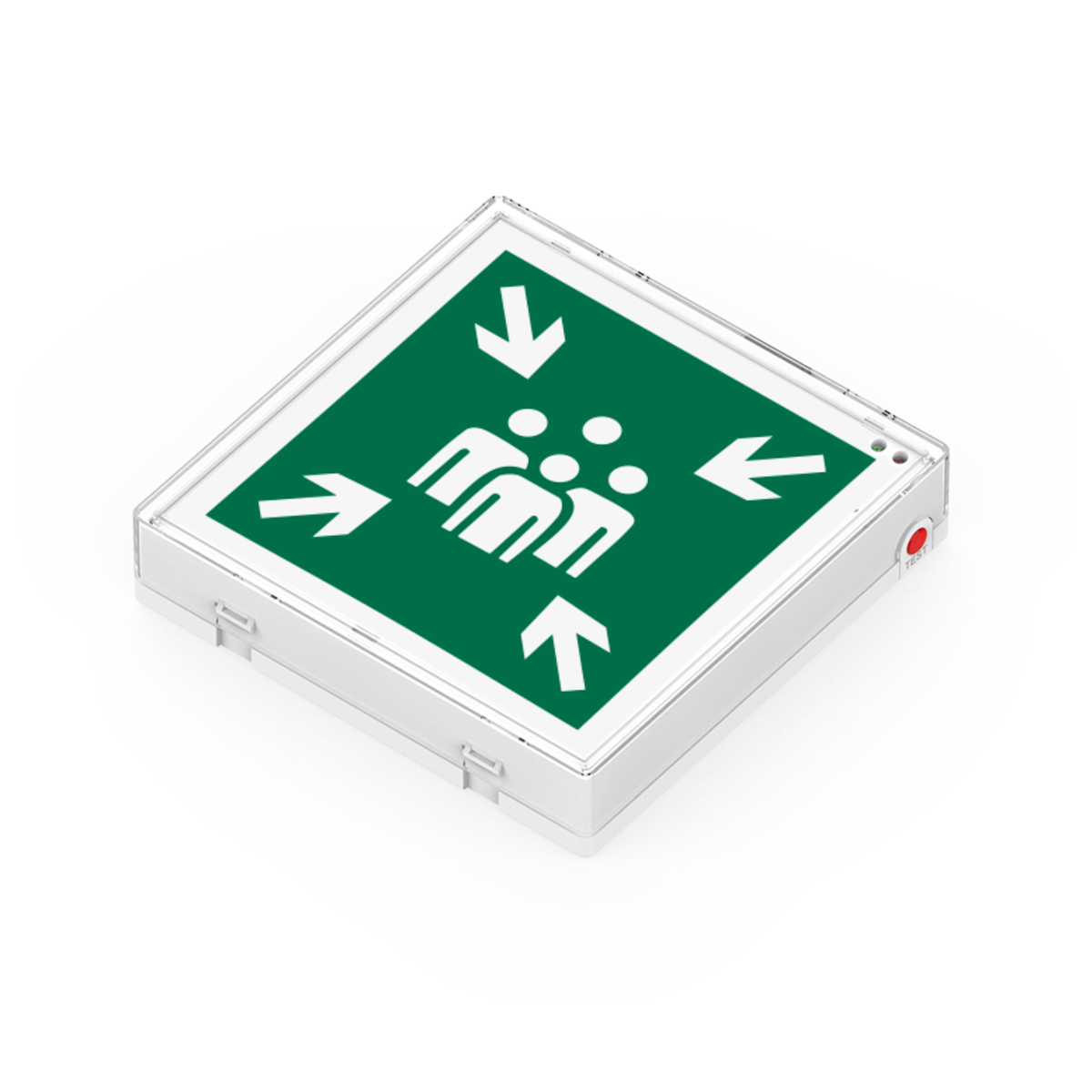

Световой указатель пожарной безопасности в узком квадратном корпусе для обозначения мест размещения первичных средств пожаротушения, эвакуационных выходов, направлений движения.

КАТЕГОРИЯ УКАЗАТЕЛЯ

Световой указатель, указатель пожарного гидранта, указатель пожарного крана, указатель пожарной безопасности, эвакуационный указатель IP65.

КОНСТРУКЦИЯ И КОМПОНОВКА

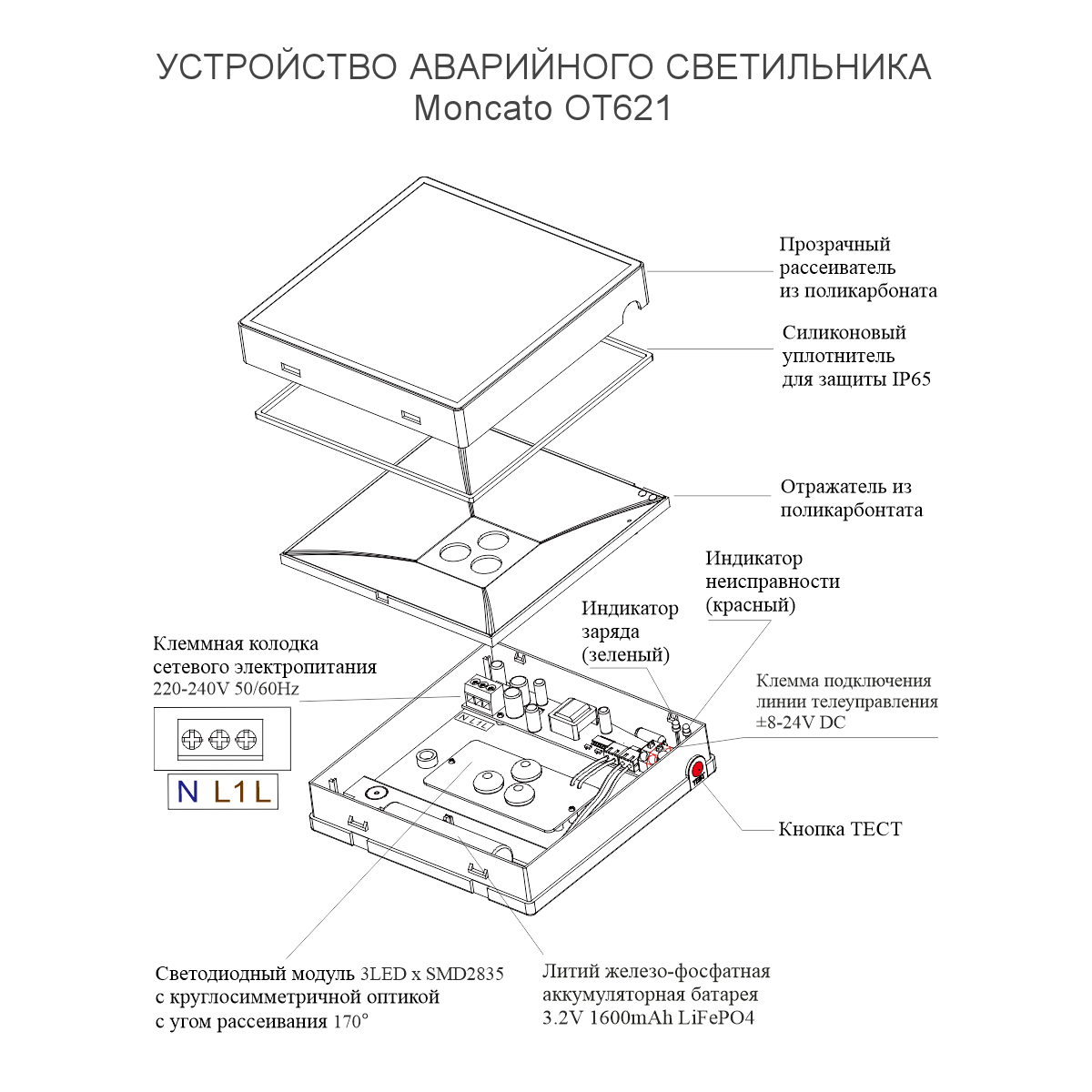

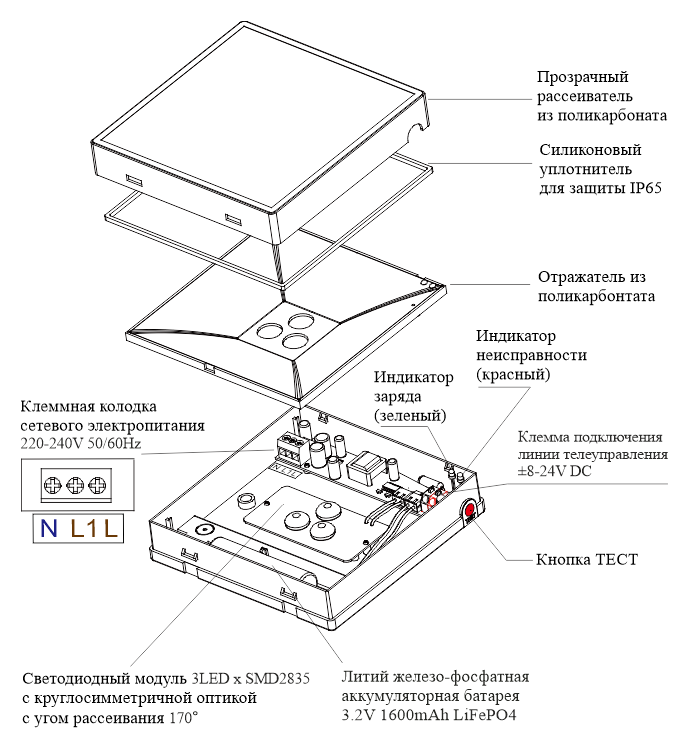

Световой указатель пожарной безопасности состоит из квадратного корпуса, отражателя и прозрачного рассеивателя. Внутри корпуса расположены – электронная плата, светодиодный модуль и аккумуляторная батарея.

Корпус и отражатель изготовлен из белого ударопрочного поликарбоната, не поддерживающего горение. Указатель имеет компактные размеры 130х130мм и узкий профиль высотой 30мм. Рассеиватель изготовлена из поликарбоната с высокой степенью светопропускания.

Крепление рассеивателя к корпусу выполняется при помощи четырех защелок типа click. Дополнительная силиконовая прокладка между корпусом и рассеивателем создает высокую герметичность и обеспечить степень защиты от проникновения пыли и влаги на уровне IP65.

В указателе пожарной безопасности используются транслюцентные пиктограммы из специального светорассеивающего материала, обеспечивающего равномерную подсветку и чёткое изображение. Материал обладает высокой износостойкостью и долговечностью, устойчив к влаге и сырости и стойко переносит воздействие УФ‑излучения. В отличие от самоклеящихся знаков, транслюцентные пиктограммы легко монтируются без специальных навыков; после установки не остаётся следов клея, пузырей, градиентной засветки и других дефектов, характерных для самоклеящейся плёнки. При необходимости пиктограммы просто заменяются. После удаления защитной плёнки лицевая поверхность табло приобретает эстетичный вид, выглядит очень эффектно, как настоящее кварцевое стекло.

Аккумуляторная батарея и светодиодный модуль подключаются к плате при помощи разъемов. На плате установлены две клеммные колодки – одна для подключения сетевого электропитания 220VAC, вторя – низковольтная, для подключения линии телеуправления 8-12VAD. Для удобства подключения сетевого электропитания в нижней части корпуса предусмотрена канавка для прокладки кабеля. Дополнительно на плате установлены два светодиодных индикатора исправности (зеленый и красный), сенсор для беспроводного мониторинга и PCB-кнопка.

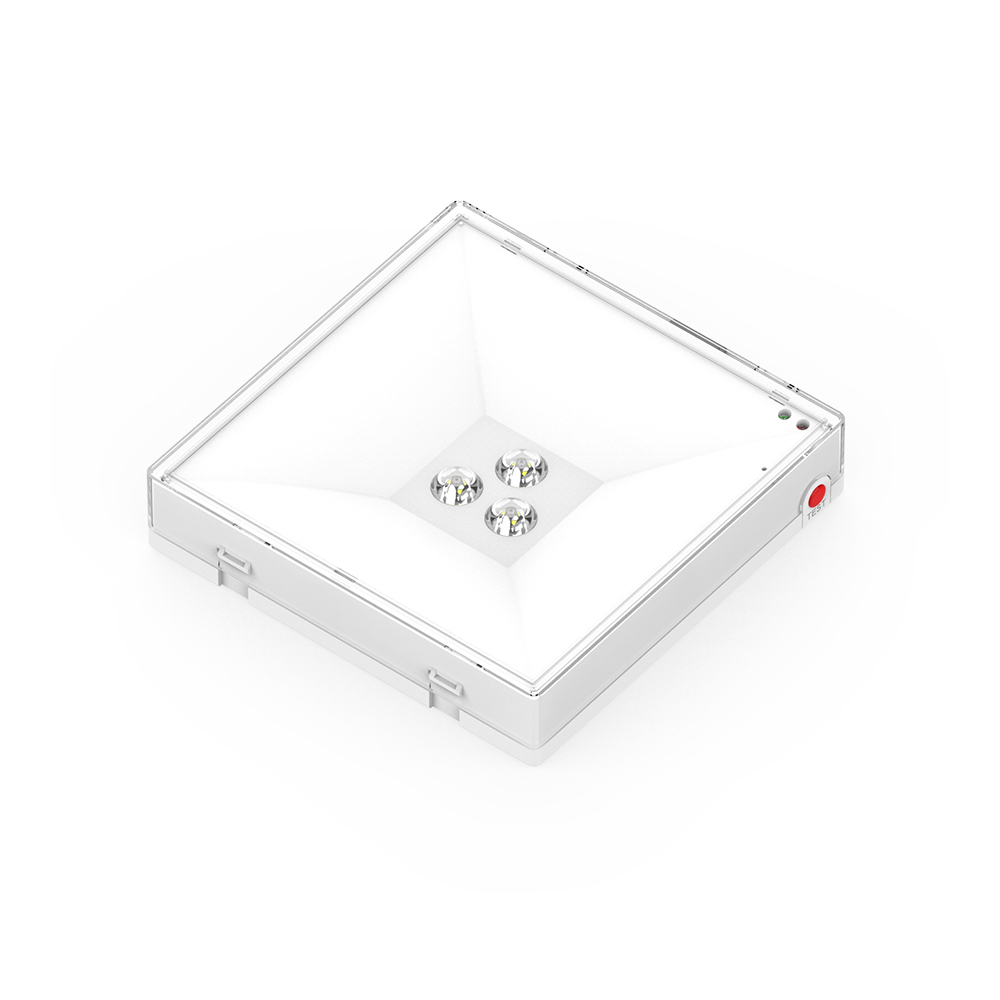

Светодиодный модуль включает три светодиода SMD2835 с оптикой для равномерного распределения света и с углом рассеивания 170°.

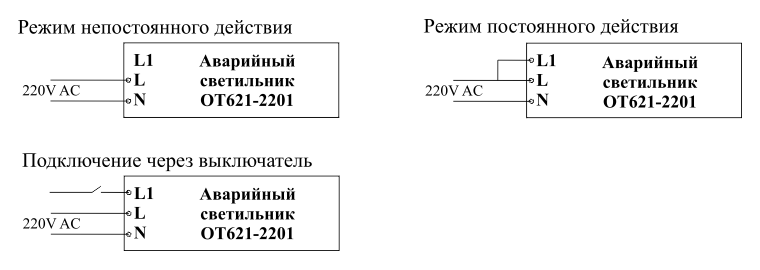

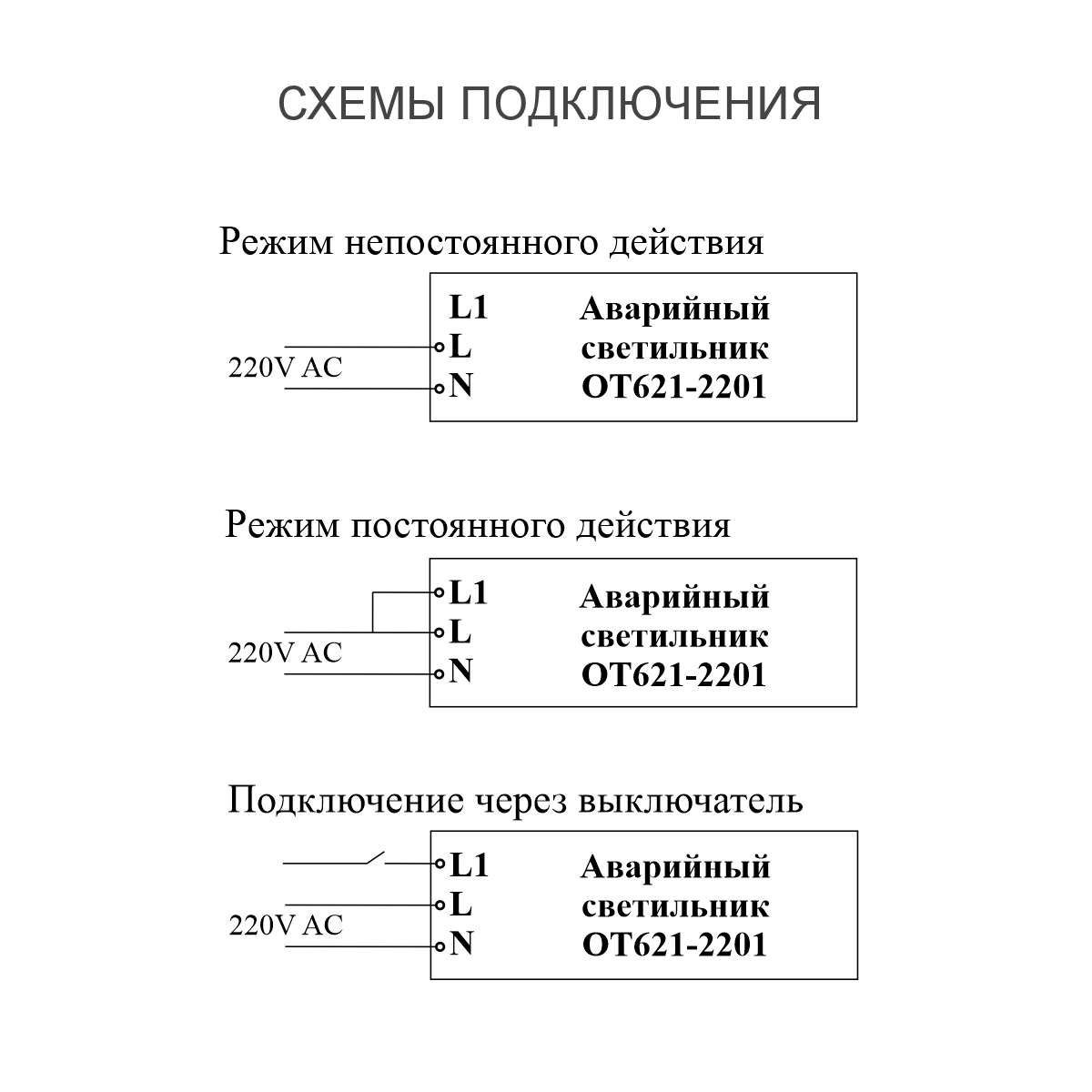

СХЕМЫ ПОДКЛЮЧЕНИЯ

Световой указатель пожарного крана, пожарного гидранта, пожарной безопасности Moncato OT621-2201 PI65 предназначен для подключения к аварийной линии электропитания с сетевым напряжением 220-240V AC 50/60Hz. Подключение светильника может быть выполнено в режиме постоянного действия, непостоянного действия или через выключатель.

ТЕСТИРОВАНИЕ ИСПРАВНОСТИ

Для выполнения проверки исправности аварийного освещения в указателе предусмотрен следующий функционал:

Ручное тестирование

На корпусе светового указателя пожарной безопасности размещена кнопка TEST с защитой IP65. Данная кнопка предназначена для тестирования функциональности устройства: она имитирует отключение сетевого напряжения, что позволяет проверить в аварийном режиме работоспособность светодиодного модуля и подтвердить заряд аккумуляторной батареи.

Автоматическое тестирование

Система автоматического контроля светового указателя пожарной безопасности осуществляет регулярное тестирование без участия оператора. Процедуры проверки выполняются по установленному графику:

1. Ежемесячное функциональное тестирование (каждые 30 дней):

   ▪ Проверка работоспособности светодиодного модуля;
   ▪ Контроль наличия заряда аккумуляторной батареи.

2. Полугодовое тестирование автономности (каждые 180 дней):

   ▪ Проверка емкости аккумуляторной батареи для обеспечения трехчасового цикла автономной работы в аварийном режиме;
   ▪ Проверка функционирования светодиодного модуля в режиме автономного питания.

Беспроводное тестирование

Выполняется при помощи Пульта дистанционного управления OT150-2539. Пульт ДУ заказывается отдельно, позволяет выполнять операции ручного и автоматического тестирования.

ДИСТАНЦИОННОЕ ТЕСТИРОВАНИЕ И ТЕЛЕУПРАВЛЕНИЕ

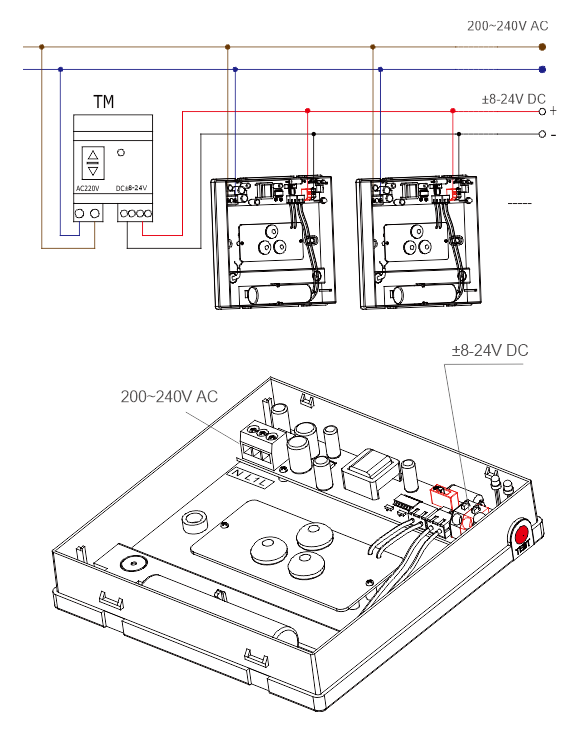

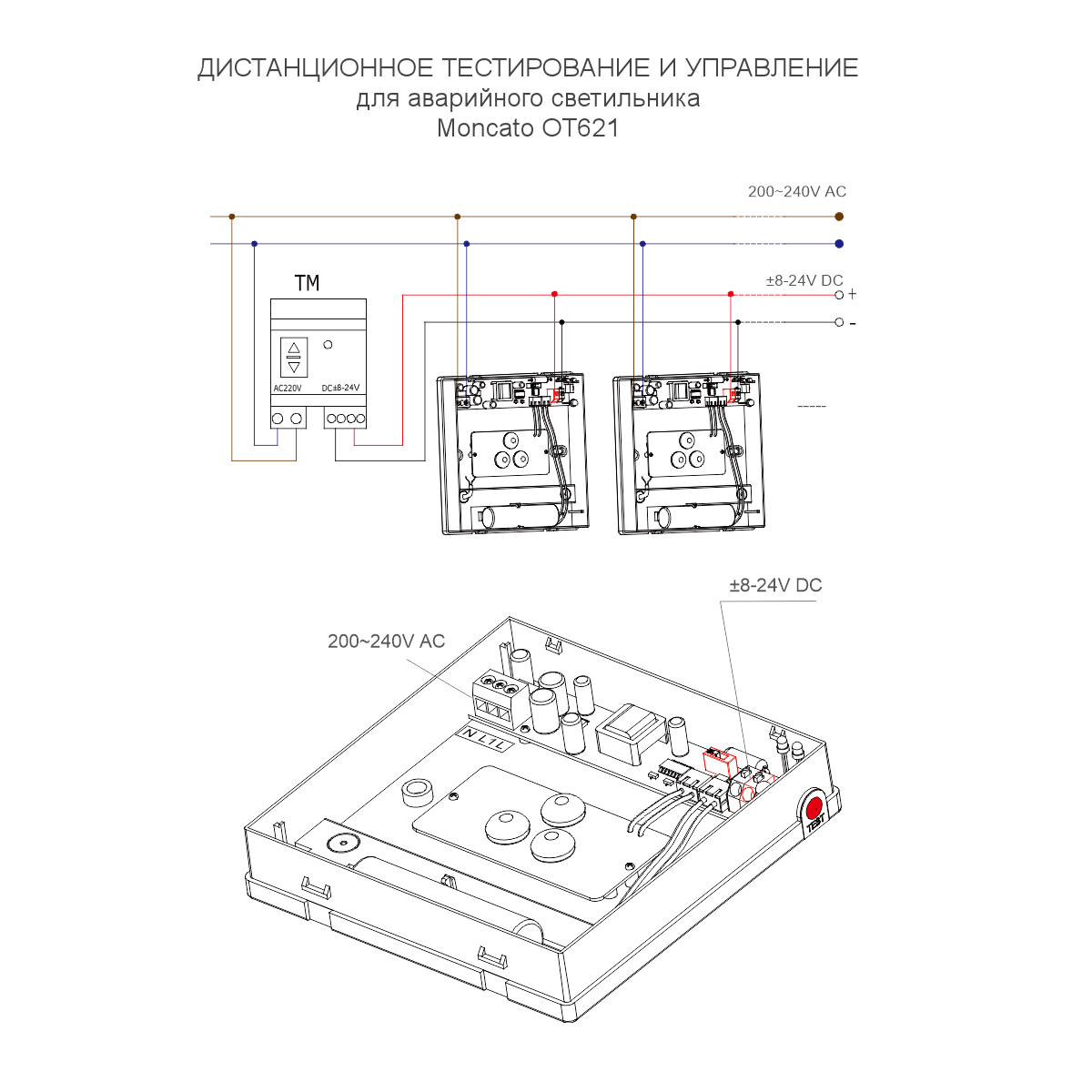

Световой пожарный указатель Moncato OT621-2201 IP65 имеет встроенную функцию телеуправления. Телеуправление выполняется через Устройство дистанционного тестирования и управления (УДТУ) по выделенной низковольтной линии с напряжением питания ±8~24V DC. Для подключения к УДТУ используется специальная клеммная колодка TM, расположенная на плате светового указателя.

При помощи УДТУ можно устанавливать следующие режимы работы:

1. Аварийный режим – дистанционное включение аварийного режима. Равносильно нажатию кнопки «ТЕСТ». Выполняется функциональный тест на проверку исправности аварийной функции.

2. Спящий режим / Режим покоя – дистанционное отключение аварийной функции, блокировка батареи. Применяется для сохранения заряда аккумуляторной батареи светильника при плановом отключении рабочего питания.

3. Режим телеуправления отключен.

КОНТРОЛЬ ИСПРАВНОСТИ

На плате светодиодного модуля расположены два светодиодных индикатора. Зеленый светодиодный индикатор используется для отображения штатной работы зарядного устройства, сбоя сети электропитания, неисправности батареи или для режимов автоматического тестирования. Красный светодиодный индикатор используется для отображения неисправности батареи, неисправности источников света или в случае сбоя тестирования на автономность. Зеленый и красный индикаторы могут быт постоянно выключены, постоянно включены или мигать с частотой 1 раз в секунду или 2 раза в секунду. Комбинация сигналов зеленого и красного индикаторов позволяет определить исправность аварийного светильника. Подробнее смотрите в Инструкции по эксплуатации и техническом паспорте Moncato OT621-2201 IP65.

СПОСОБ УСТАНОВКИ

Световой пожарный указатель Moncato OT621-2201 PI65 предназначен для установки на стену. Монтаж накладной или встраиваемый. При накладном монтаже крепление осуществляется через отверстия в корпусе. Расстояние между креплениями – 100мм.

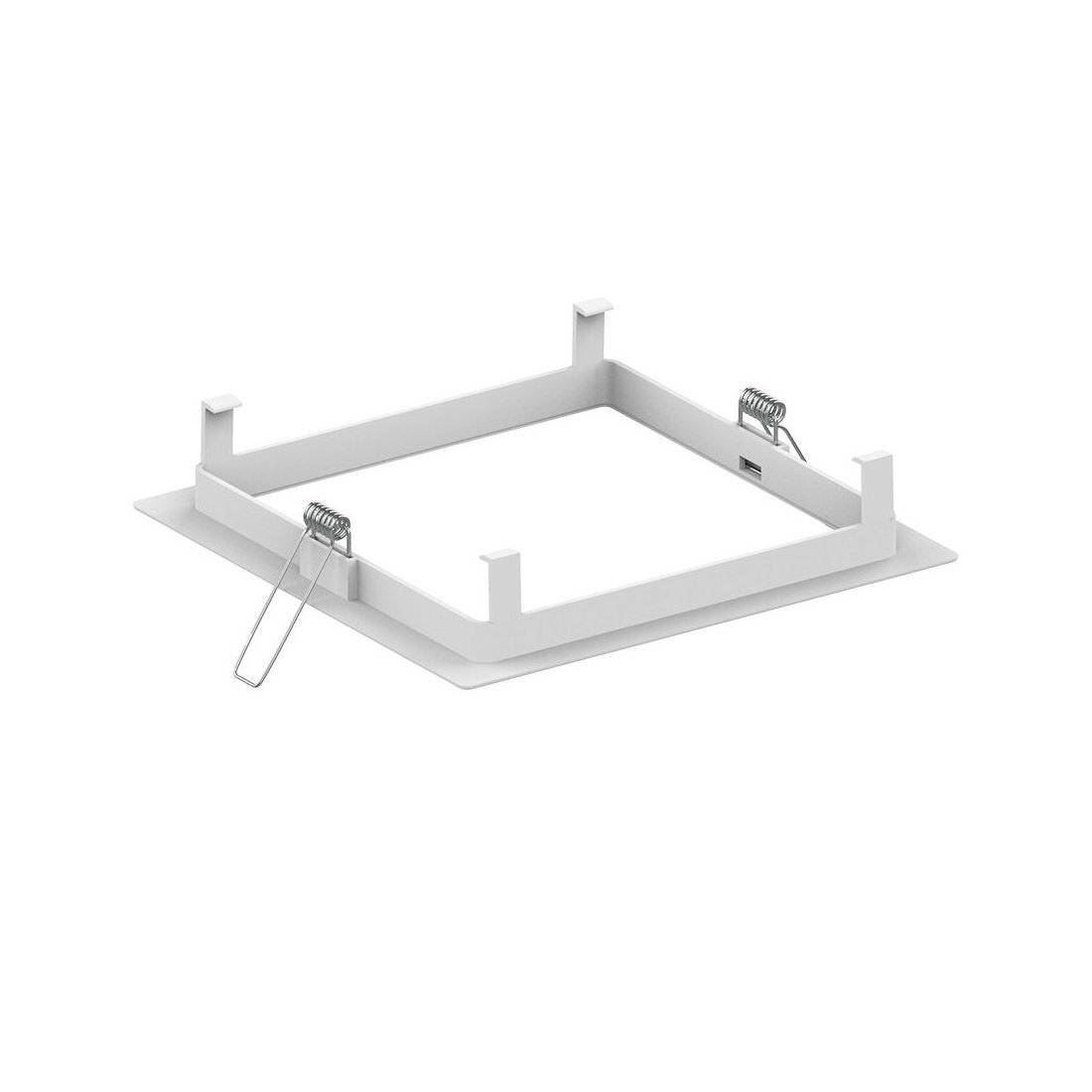

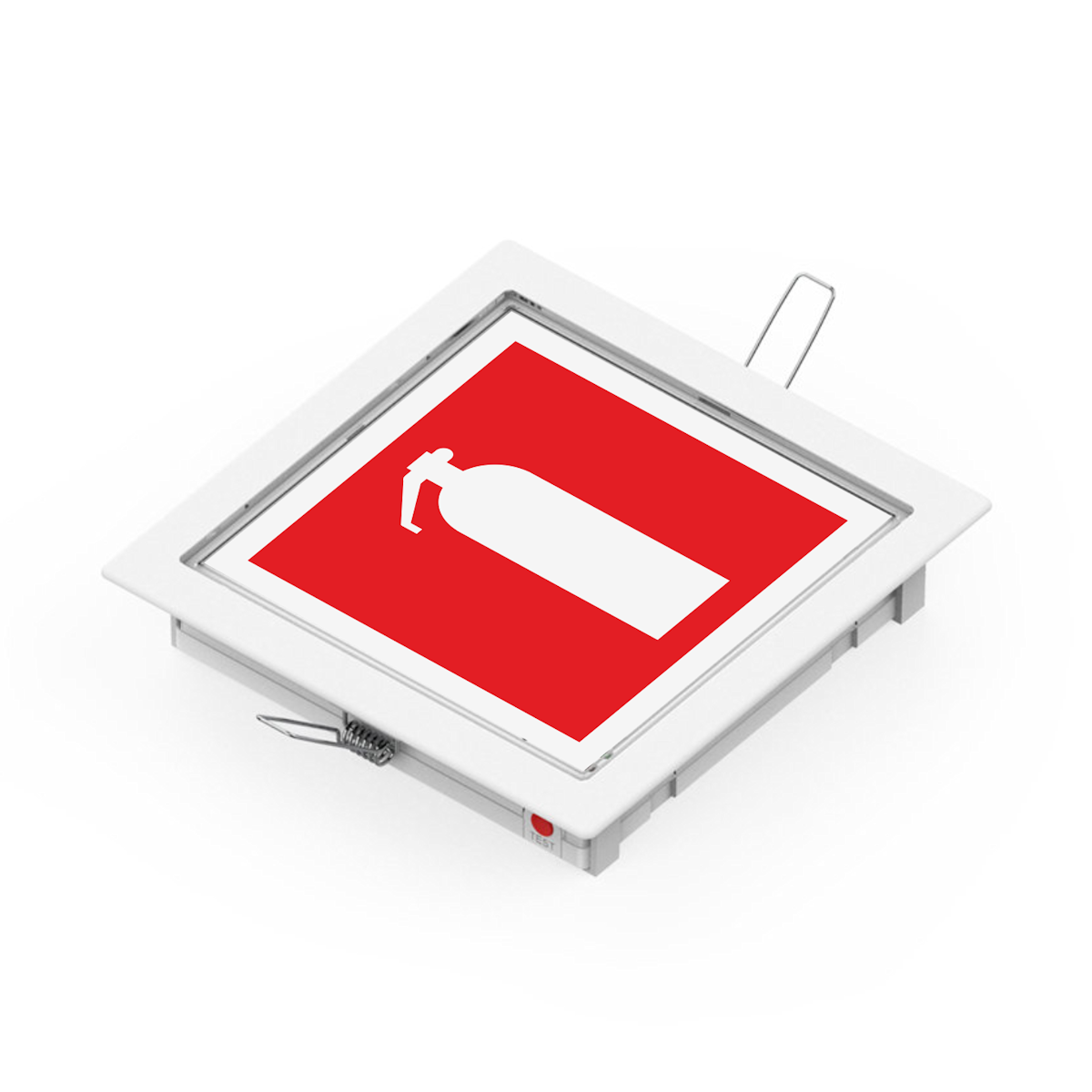

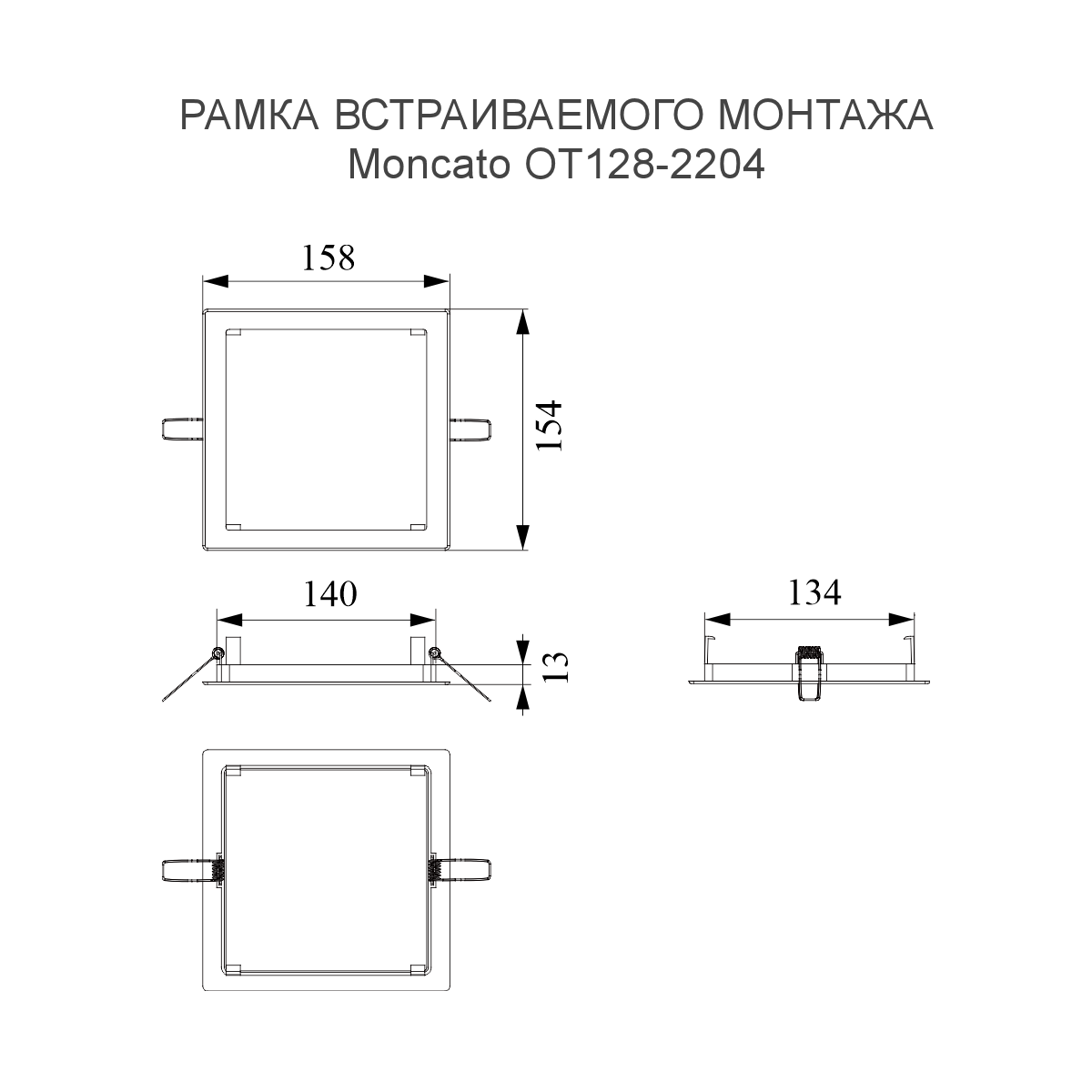

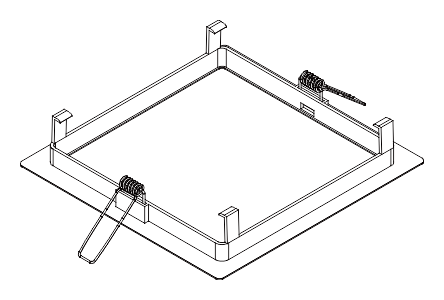

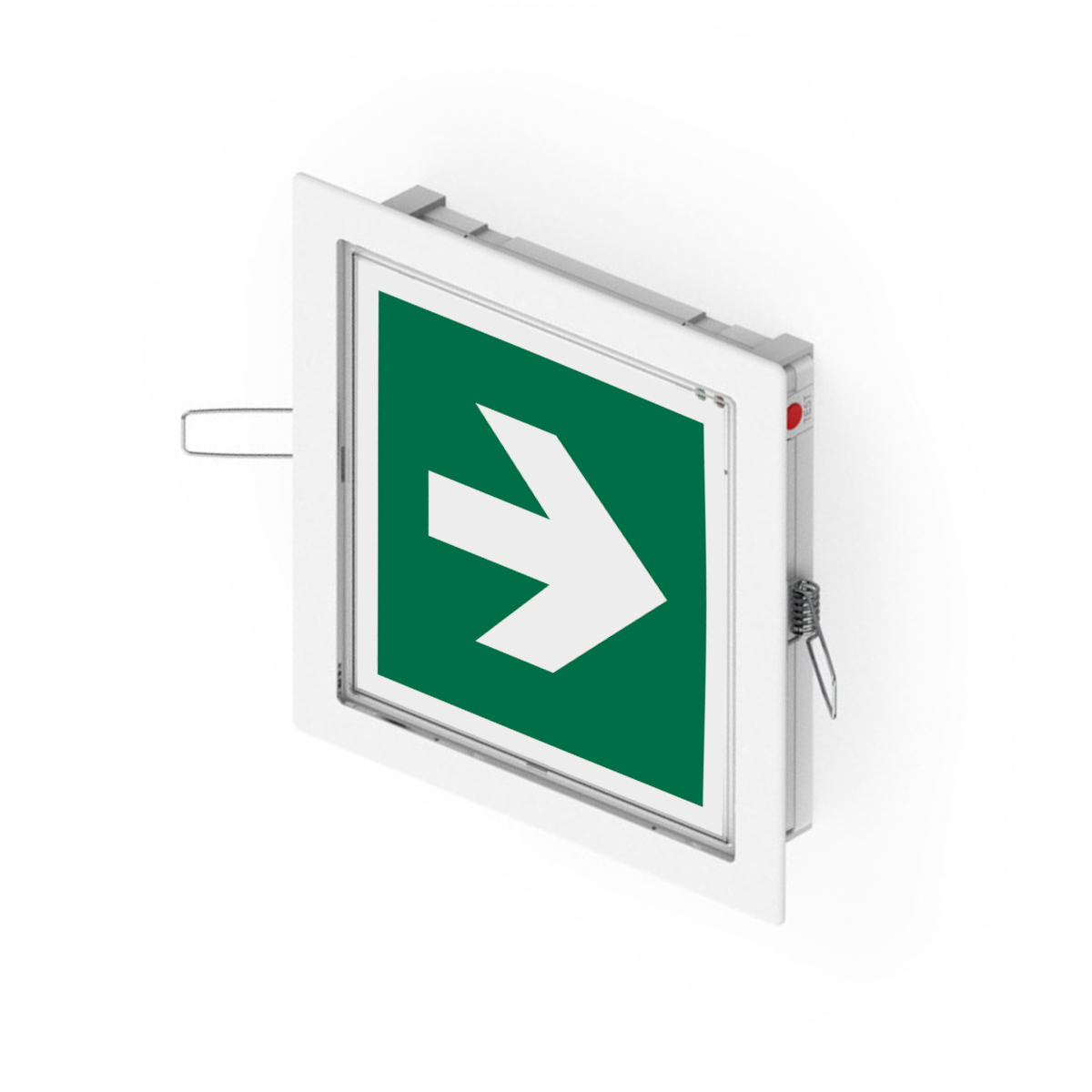

Встраиваемый монтаж осуществляется с использованием дополнительной рамки (код для заказа OT128-2204). Рамка крепится в отверстии потолка при помощи пружинных креплений. Размер врезного отверстия - 140х150мм. Внешний видимый размер рамки - 154х158мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Указатель Moncato OT621-2201 PI65 имеет универсальное применение и может использоваться, как для аварийного эвакуационного освещения, так и в качестве аварийного светового указателя совместно с эвакуационными знаками или знаками пожарной безопасности.

Несмотря на компактные размеры, световой указатель обеспечивает дальность распознавания знаков безопасности до 26 метров. Это позволяет использовать его как в больших, так и в малых помещениях.

Квадратный корпус светового указателя оптимально подходит для задач, где используются знаки пожарной безопасности квадратной формы:

   ▪ Указатель пожарного крана;
   ▪ Указатель пожарного гидранта;
   ▪ Указатель огнетушителя;
   ▪ Указатель места размещения нескольких средств противопожарной защиты;
   ▪ Указатель кнопки включения пожарной автоматики и  др.

Также конструкция светового указателя подходит для классических квадратных эвакуационных знаков:

   ▪ Эвакуационный выход;
   ▪ Направляющая стрелка;
   ▪ Направление движения по лестнице;
   ▪ Пункт (место) сбора;
   ▪ Выход для маломобильных групп населения (МГН);
   ▪ Пункт (место) сбора маломобильных групп населения (МГН) и др.

Привлекательный дизайн и продуманная форма делают этот световой указатель универсальным решением для самых разных проектов. Благодаря чистым формам и тонкому силуэту он выглядит уместно и в строгих офисных пространствах, и в уютных интерьерах, и в смелых дизайнерских постановках — всегда спокойно уживается с любой архитектурной идеей.

Пылевлагозащищенный корпус обеспечивает надежную работу светового указателя в условиях повышенной влажности и запыленности. Устройство подходит для эксплуатации:

   ▪ В ЖКХ, в местах общего пользования;
   ▪ На подземных парковках;
   ▪ На складах;
   ▪ В промышленных и технических помещениях;
   ▪ В медицинских учреждениях, где требуется регулярная влажная уборка.

Конструкция корпуса гарантирует устойчивость к воздействию влаги и пыли, что позволяет использовать указатель в промышленных условиях эксплуатации.

Световой пожарный указатель Moncato OT621-2201 PI65 с аккумуляторной батареей предназначены для применения в сухих отапливаемых помещениях с температурой внешней среды от 0 до +40°С.

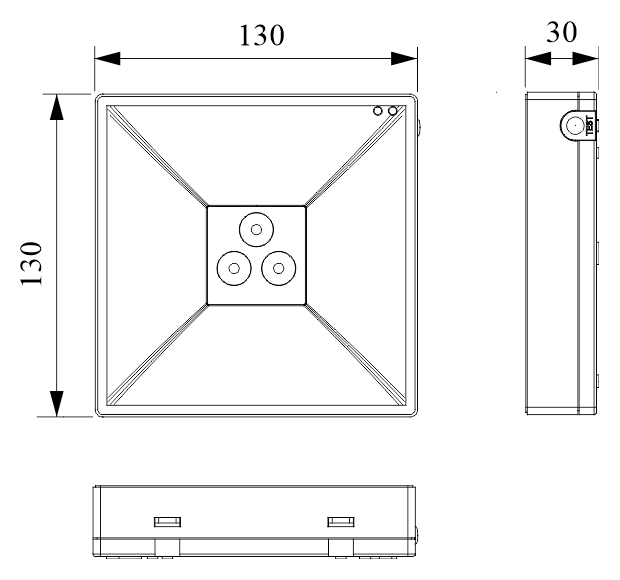

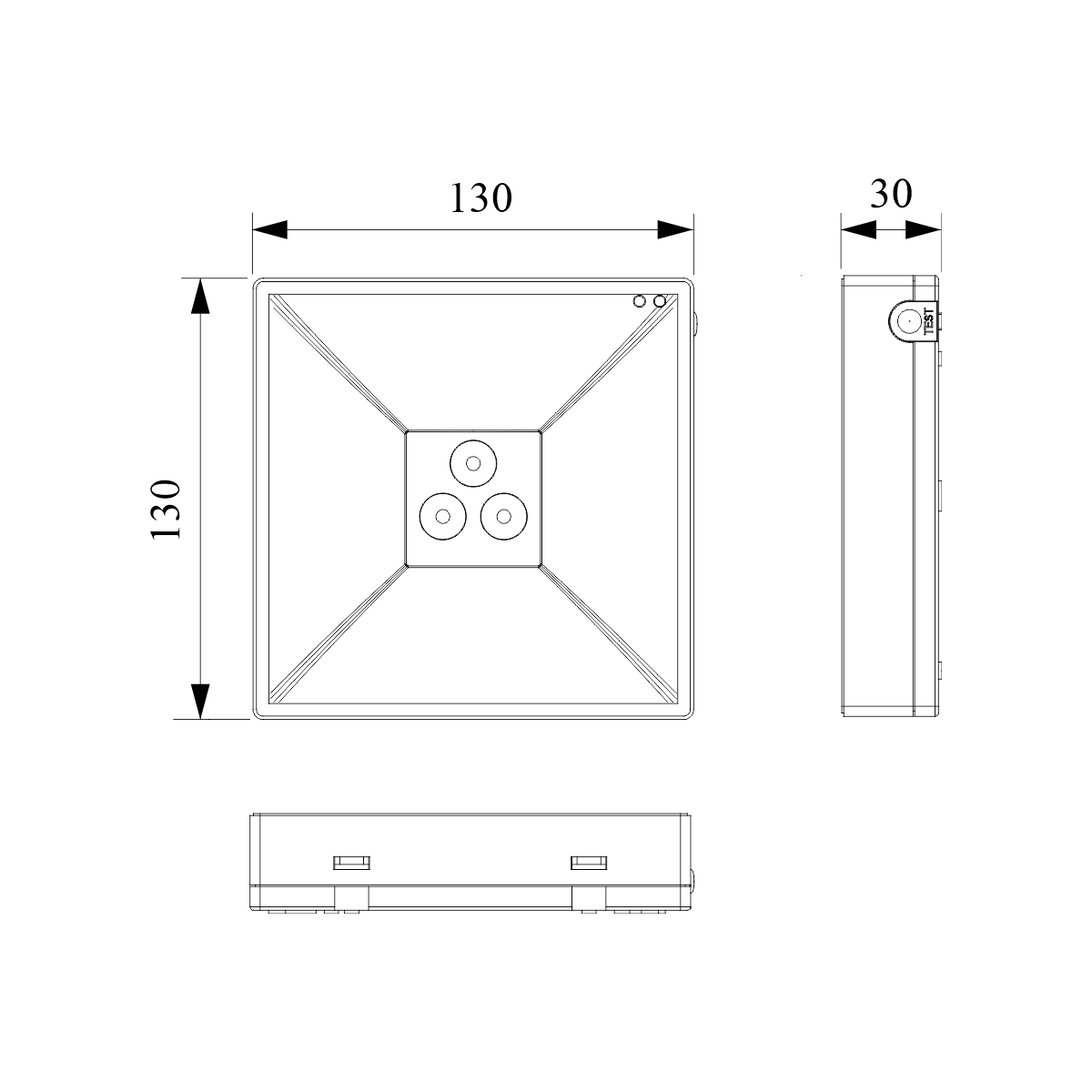

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

   ▪ Материал корпуса и рассеивателя: PC (100% поликарбонат)
   ▪ Цвет корпуса: Белый
   ▪ Входное напряжение: 220-240V 50/60Hz
   ▪ Источник света: 3LEDхSMD2835
   ▪ Цветовая температура источника света: 4000K
   ▪ Индекс цветопередачи: Ra > 80
   ▪ Срок службы светодиодов: 50 000 часов
   ▪ Режим действия: SA, постоянный или непостоянный
   ▪ Максимальная полная потребляемая мощность от сети:
       - в режиме постоянного действия - 5.0VA / 7.0VA при подзарядке АКБ
       - в режиме непостоянного действия - 1.0 VA / 3.0 VA при подзарядке АКБ
   ▪ Дальность распознавания знаков безопасности: 26м
   ▪ Продолжительность работы в аварийном режиме: 3H, 3 часа
   ▪ Аккумуляторная батарея: 3.2V 1600mAh LiFePO4
   ▪ Время заряда аккумуляторной батареи: 24 часа
   ▪ Степень защиты от проникновения пыли и влаги: IP65
   ▪ Класс защиты от поражения электрическим током: II
   ▪ Дистанционное тестирование и телеуправление: по выделенной линии ±12V DC
   ▪ Проверка исправности:
       - MT (ручное тестирование, кнопка «ТЕСТ» на корпусе светильника);
       - AT (встроенная функция автоматического тестирования, функциональный и автономный тест);
       - TL (дистанционное тестирование по выделенной линии телеуправления ±8~24V DC).
   ▪ Светодиодная индикация: Зеленый (заряд); Красный (неисправность)
   ▪ Температура окружающей среды, Ta: 0 ~ 40℃
   ▪ Относительная влажность эксплуатации: менее чем 90%
   ▪ Размеры в собранном виде: 130x130x30мм
   ▪ Вес: 0,270 кг

Цена на световой указатель пожарного крана, пожарного гидранта, пожарной безопасности Moncato OT621-2201 IP65

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

Как оформить заказ и купить световой пожарный указатель Moncato OT621-2201 IP65

Используйте следующую спецификацию для планирования заказа:
1. OT621-2201 LED SOL 150 SA 3H AT-TL IP65 Moncato Светильник аварийного освещения.
2. OT150-2539 Пульт дистанционного управления.
3. OT128-2204 Комплект для встраиваемого монтажа.
4. PT-OT621 Пиктограммы 130х130, транслюцентный пластик, белый кант.
