Указатели пожарной безопасности с аварийной подсветкой Moncato OT921-2527 LED SA 3H AT IP42

ТИП УКАЗАТЕЛЯ

Автономный настенный накладной светодиодный световой указатель с нижней аварийной подсветкой.

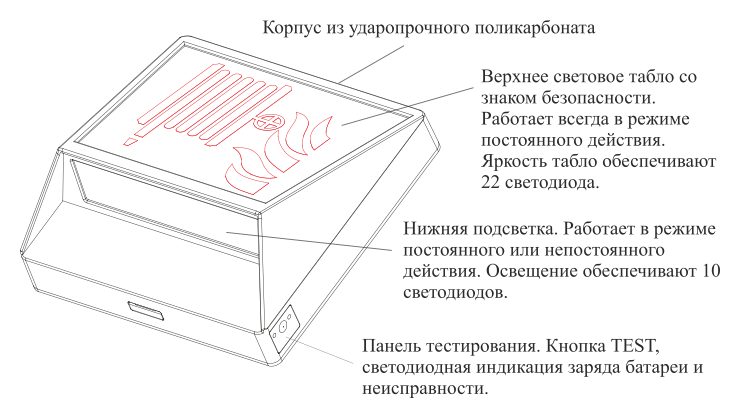

КОНСТРУКЦИЯ И КОМПОНОВКА

Корпус указателя состоит из двух деталей – верхней крышки корпус и основания корпуса. Основание корпуса монтируется к стене, а верхняя крышка крепится к основанию через пластиковые защелки, расположенные крышке и основании. На основании корпуса размечены места для крепления указателя к поверхности стены, а также предусмотрена заглушка под отверстие для кабельного ввода.

На верхней крышке корпуса установлено электронная плата с аккумуляторной батареей, акриловое табло с торцевой светодиодной подсветкой. Для равномерности засветки на табло нанесена светорассеивающая матрица, а для усиления яркости на внутреннюю часть табло установлена белая светоотражающая пленка. Для аварийной подсветки используется второй светодиодный модуль, который с внешней стороны закрыт опаловым рассеивателем. Все детали корпуса изготовлены из 100% поликарбоната, не поддерживающего горение, с табло для пиктограммы из акрилового стекла (PMMA).

В указателе пожарной безопасности используются транслюцентные пиктограммы из специального светорассеивающего материала, обеспечивающего равномерную подсветку и чёткое изображение. Материал обладает высокой износостойкостью и долговечностью, устойчив к влаге и сырости и стойко переносит воздействие УФ‑излучения. В отличие от самоклеящихся знаков, транслюцентные пиктограммы легко монтируются без специальных навыков; после установки не остаётся следов клея, пузырей, градиентной засветки и других дефектов, характерных для самоклеящейся плёнки. При необходимости пиктограммы просто заменяются.

Аккумуляторная батарея и светодиодные модули подключаются к плате при помощи разъемов. На плате установлены две клеммные колодки – одна для подключения сетевого электропитания 220VAC, вторя – низковольтная, для подключения линии телеуправления 8-40VDC. Для удобства подключения сетевого электропитания в нижней части корпуса предусмотрена канавка для прокладки кабеля. Дополнительно на плате установлены два светодиодных индикатора исправности (зеленый и красный), сенсор для беспроводного мониторинга, PCB-кнопка, DIP-переключатель режима действия аварийной подсветки.

ЭЛЕКТРОПИТАНИЕ И СВЕТОТЕХНИКА

Светодиодный указатель пожарной безопасности предназначен для подключения к сети электропитания 220-240VAC частотой 50/60 Гц. Указатель имеет второй класс защиты, не требует заземления. Подключения электропитания осуществляется через клеммную колодку, расположенную на электронной плате.

Полная потребляемая мощность при работе от сети зависит от установленного режима действия. Указатель в режиме постоянного действия потребляет – 6VA, а в режиме непостоянного действия – 4VA.

У указатели применяется два независимых светодиодных модуля. Светодиодный модуль для нижней аварийной подсветки включает 20 светодиодов SMD4014 с углом рассеивания 120°в нижней полусфере. Для подсветки табло используется светодиодная линейка с 10 светодиодами SMD2835. Все светодиоды используются с нейтральным белым светом 4000K и индексом цветопередачи Ra > 80. Заявленный срок службы светодиодов составляет 50 000 часов.

Размер табло обеспечивает дальность распознавания знаков до 20 метров. Яркость табло не менее 10 Кд/кв.м., что позволяет применять световой указатель в условиях задымления.

ТЕСТИРОВАНИЕ ИСПРАВНОСТИ

Для выполнения проверки исправности аварийного освещения в указателе предусмотрен следующий функционал:

Ручное тестирование

Для выполнения ручного тестирования используйте кнопку TEST на корпусе указателя. Кнопка TEST предназначена для тестирования функции аварийного освещения. При нажатии кнопки - имитируется отключение сетевого напряжения, что позволяет проверить переключение светильника в режим аварийной работы, работоспособность светодиодного модуля и подтвердить заряд аккумуляторной батареи.

Автоматическое тестирование

Система автоматического тестирования осуществляет регулярную периодическую проверку исправности аварийной функции без участия оператора. Процедуры проверки выполняются c определенной периодичностью:

1. Ежемесячное тестирование на функциональность (каждые 30 дней):

     - Проверка работоспособности светодиодного модуля;
     - Контроль наличия заряда аккумуляторной батареи.

2. Полугодовое тестирование на автономность (каждые 180 дней):

     - Проверка емкости аккумуляторной батареи для обеспечения автономной работы указателя от батареи в течение трех часов работы в аварийном режиме;
     - Проверка функционирования светодиодного модуля в режиме автономного питания.

ДИСТАНЦИОННОЕ ТЕСТИРОВАНИЕ И ТЕЛЕУПРАВЛЕНИЕ

Светодиодный указатель с аварийной подсветкой Moncato OT921-2527 имеет встроенную функцию дистанционного тестирования и телеуправления. Телеуправление указателем выполняется через Устройство дистанционного тестирования и управления (УДТУ) по выделенной низковольтной линии с напряжением питания ±8~24V DC. Для подключения к УДТУ используется специальная клеммная колодка TM, расположенная на плате светового указателя.

При помощи УДТУ можно устанавливать следующие режимы работы:

1. Аварийный режим – дистанционное включение аварийного режима. Равносильно нажатию кнопки «ТЕСТ». Выполняется функциональный тест на проверку исправности аварийной функции.

2. Спящий режим / Режим покоя – дистанционное отключение аварийной функции, блокировка батареи. Применяется для сохранения заряда аккумуляторной батареи светильника при плановом отключении рабочего питания.

3. Режим телеуправления отключен.

КОНТРОЛЬ ИСПРАВНОСТИ

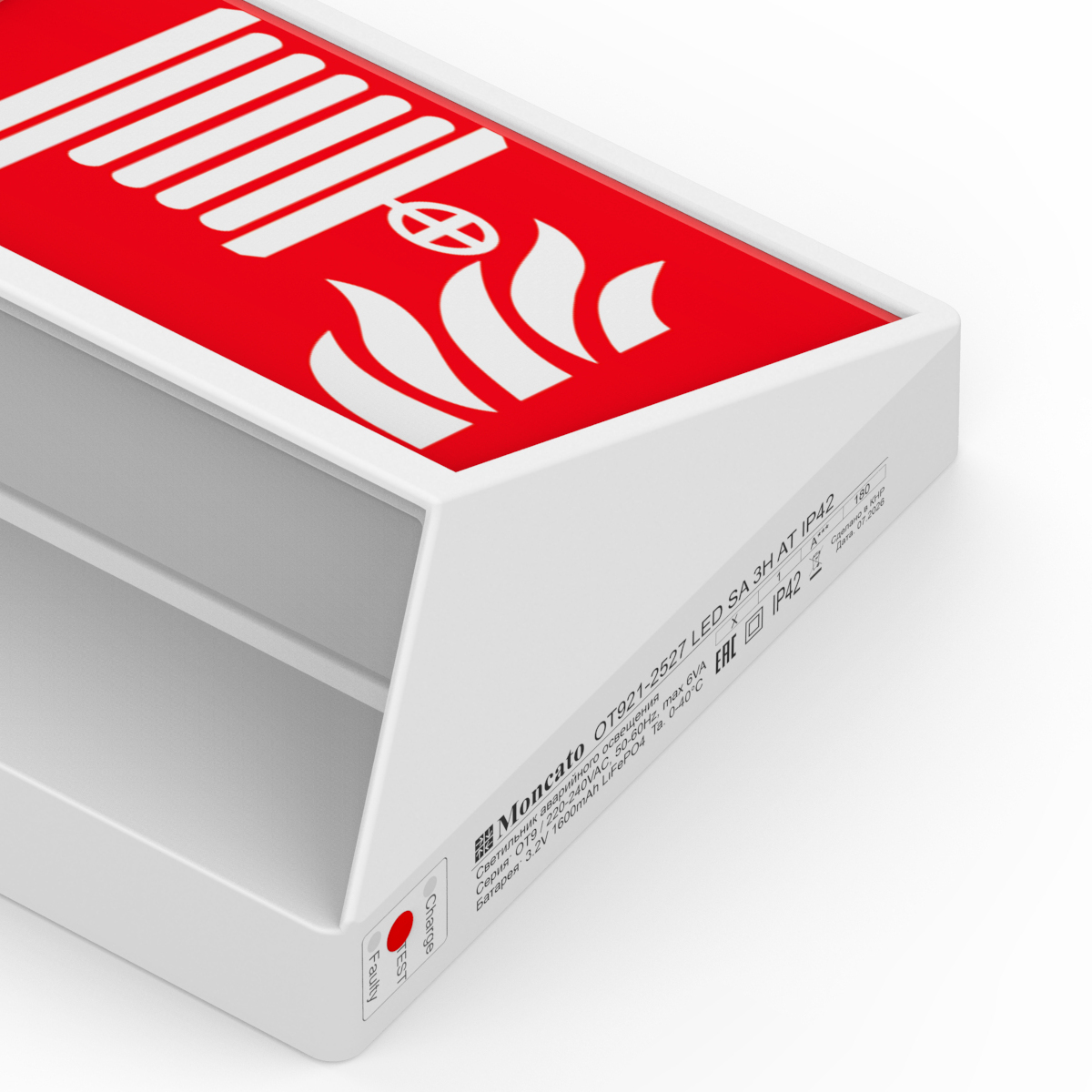

На корпусе указателя расположена панель тестирования с кнопкой ТЕСТ и двумя светодиодными индикаторами.

Зеленый светодиодный индикатор используется для отображения штатной работы зарядного устройства, сбоя сети электропитания, неисправности батареи или для режимов автоматического тестирования.

Красный светодиодный индикатор используется для отображения неисправности батареи, неисправности источников света или в случае сбоя тестирования на автономность.

Зеленый и красный индикаторы могут быт постоянно выключены, постоянно включены или мигать с частотой 1 раз в секунду или 2 раза в секунду. Комбинация сигналов зеленого и красного индикаторов позволяет определить исправность аварийного светильника. Подробнее смотрите в Инструкции по эксплуатации и техническом паспорте для указателя с аварийной подсветкой Moncato OT921-2527.

СПОСОБ УСТАНОВКИ

Световой указатель пожарной безопасности Moncato OT921-2527 предназначен для накладного монтажа к стене. Установка выполняется в следующей последовательности. Верхняя часть корпуса отсоединяется от нижней крышки основания. Через нижнюю крышку корпуса заводится кабель. Для ввода кабеля используйте сальник из монтажного набора (входит в комплект поставки). Сальник устанавливается в отверстие на крышке. Нижняя крышка крепится к стене при помощи дюбелей и шурупов. Расстояние между креплениями на основании корпуса – 100мм.

После подключения кабеля к клеммной колодке; подключения аккумуляторной батареи при помощи разъема на плате, установке режима действия при помощи DIP-переключателя на плате - выполняется крепление верхней части корпуса указателя к его основанию. Все операции по монтажу выполняются быстро и удобно. Пиктограммы устанавливаются по завершению монтажа и могут быть легко заменены на новые.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Световой указатель Moncato OT921-2527 идеально подойдет для задач, где требуется обозначить места расположения пожарного техники и одновременно обеспечить подсветку.

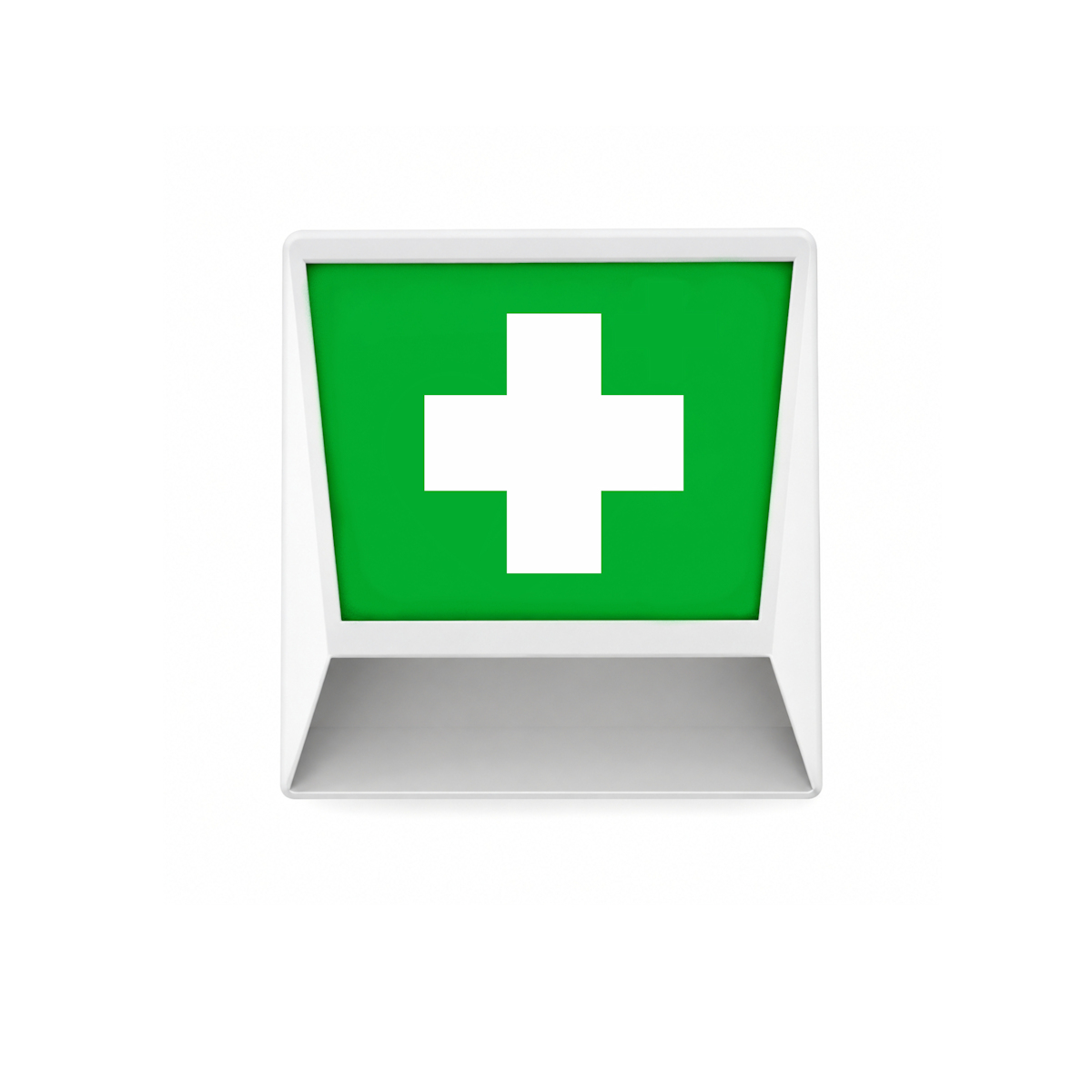

Аварийная подсветка идеально подойдет в местах расположения пожарных кранов, пожарных гидрантов, огнетушителей, устройств включения аварийной сигнализации, средств экстренной связи, а также в местах размещения планов эвакуации, медицинского и санитарного оборудования.

Привлекательный современный дизайн и продуманная форма делают этот световой указатель универсальным решением для самых разных проектов.

Указатель пожарной безопасности Moncato OT921-2527 предназначен для применения в сухих отапливаемых помещениях с температурой внешней среды от 0 до +40°С.

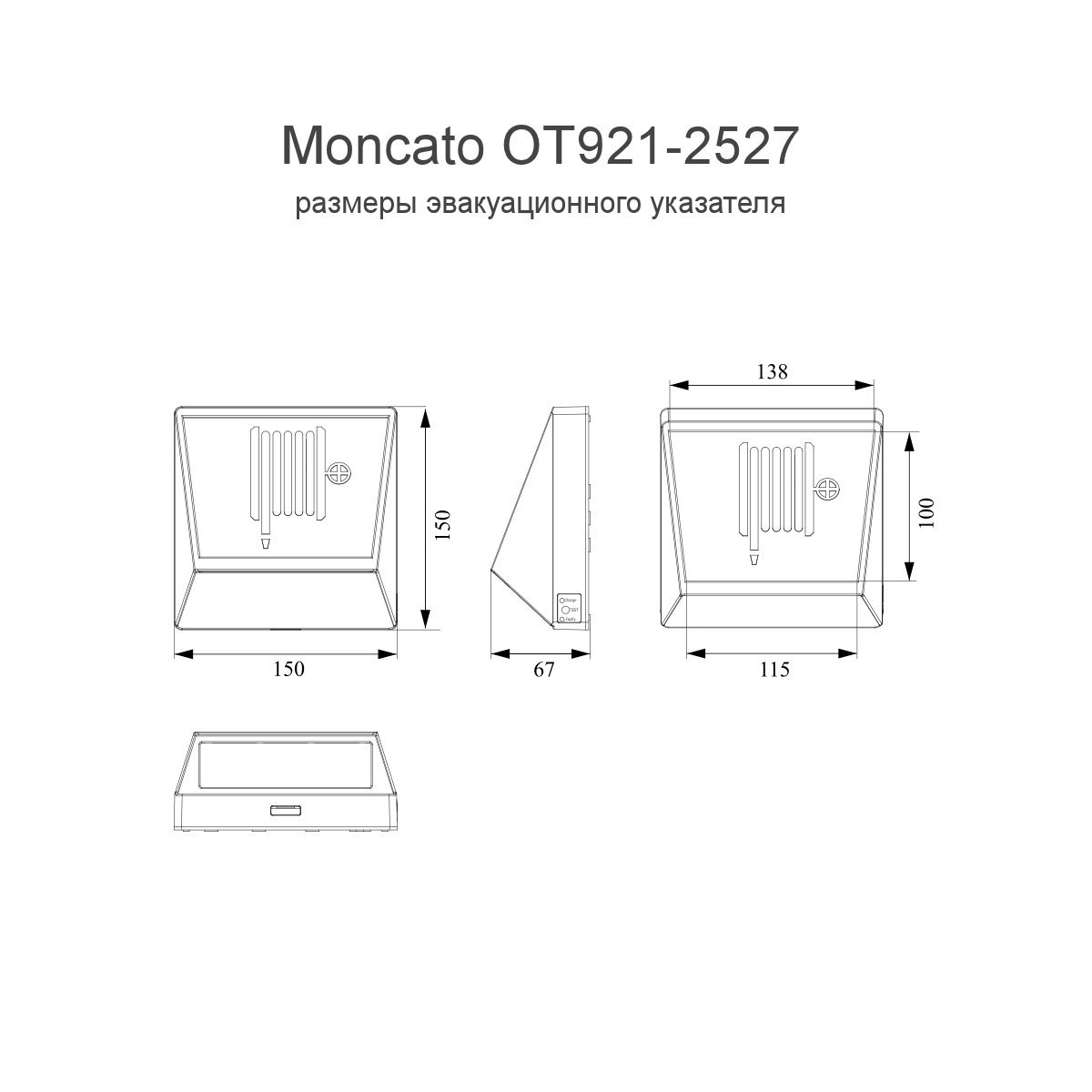

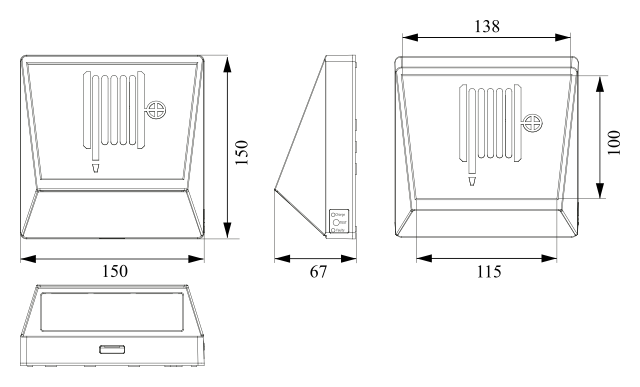

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал/цвет корпуса и рассеивателя: PC (100% поликарбонат) / белый
• Входное напряжение: 200~240V 50/60Hz
• Источник света:
       - верхнее табло эвакуационного знака - светодиодный модуль, 22LEDхSMD4014
       - нижняя подсветка - светодиодный модуль, 10LEDхSMD2835
• Цветовая температура источника света: 4000K
• Индекс цветопередачи: Ra > 80
• Срок службы светодиодов:      50 000 часов
• Режим действия:
       - верхнее табло эвакуационного знака - SA (только постоянный)
       - нижняя подсветка - SA (постоянный) или A (непостоянный)
• Максимальная полная потребляемая мощность от сети:
       - в режиме постоянного действия 6.0VA
       - в режиме непостоянного действия 4.0 VA
• Световой поток для нижней подсветки: 120lm
• Угол рассеивания / светораспределение: 120° / сферическое, нижняя полусфера
• Дальность распознавания знаков безопасности: 20м
• Яркость любой поверхности цветового сигнала
• безопасности во всех направлениях наблюдения не менее 10 кд/кв.м.
• Продолжительность работы в аварийном режиме: 3H (3 часа)
• Аккумуляторная батарея: 3.2V 1600mAh LiFePO4
• Время заряда аккумуляторной батареи: 24 часа
• Степень защиты от проникновения пыли и влаги: IP42
• Класс защиты от поражения электрическим током: II
• Проверка исправности:
       - MT (ручное тестирование, кнопка «ТЕСТ» на корпусе светильника)
       - AT (встроенная функция автоматического тестирования, функциональный и автономный тест)
• Светодиодная индикация: Зеленый (заряд); Красный (неисправность)
• Температура окружающей среды, Ta: 0 ~ 40℃
• Относительная влажность эксплуатации: менее чем 90%
• Размеры в собранном виде: 150x150x67мм
• Вес: 0,35 кг
