Световые эвакуационные указатели Moncato EF903

Двухсторонний светодиодный эвакуационный указатель в белом премиальном корпусе с четкой геометрией и классическими формами. Табло обладает впечатляющей выразительностью и высокой яркостью. Транслюцентные пиктограммы изготовлены из специального светорассеивающего материала, имеют высокую равномерность освещения и четкость изображения, создают эффект монолитного стекла, подчеркивают эстетичность, высокий стиль и технологичность продукта. Дальность распознавания знаков 30 метров. Максимальная потребляемая мощность 3W. Поддерживается постоянный или непостоянный режим действия (SA). Аккумуляторная батарея LiFePO4 имеет длительный срок службы и обеспечивает автономную работу указателя в течение 3 часов. Модификации световых указателей различаются способом тестирования: ручное или автоматическое. Эвакуационный световой указатель предназначен для монтажа к потолку и на стены. Дополнительный кронштейн (входит в комплект поставки) позволяет выполнять монтаж флагом к стене. Для встраиваемого монтажа в потолок используется дополнительная рамка. Размеры в сборе: 315х213х53мм. Пиктограммы любые, легко устанавливаются, не требуют специальных навыков, в любой момент могут быть заменены.

МОДИФИКАЦИИ

Артикул Режим работы Время работы Способ тестирования Статус Цена Количество
EF903-2023 Постоянный, Непостоянный 3 часа Ручной тест (MT) Склад цена по запросу

EF903-2024 Постоянный, Непостоянный 3 часа Авто-Тест (AT) Заказной цена по запросу


Полное описание

ТИП ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Автономный эвакуационный световой указатель с аккумуляторной батареей для обозначения эвакуационных выходов, направлений эвакуации, мест расположения первичных средств пожаротушения.

КАТЕГОРИЯ ЭВАКУАЦИОННОГО УКАЗАТЕЛЯ
Световой указатель, аварийный эвакуационный указатель, автономный указатель с аккумуляторной батареей.

ОПИСАНИЕ
Конструктивно световой указатель состоит из: корпуса, верхней крышки корпуса, двухстороннего табло со светорассеивающей матрицей, транслюцентных пиктограмм.

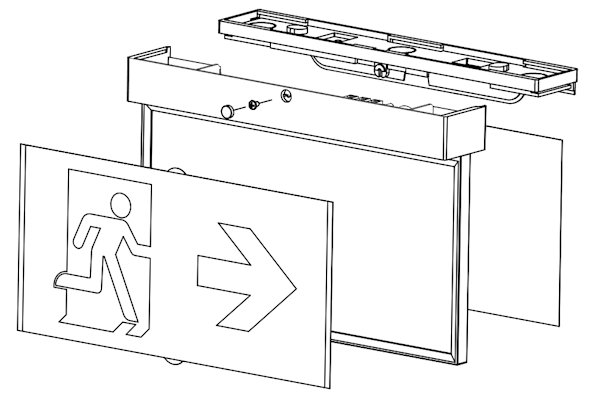

Конструкция эвакуационного светового указателя Moncato EF903

Корпус изготовлен из ударопрочного поликарбоната, не поддерживающего горение, выдерживает испытания на пожароопасность раскаленной проволокой до 850°C. Цвет корпуса белый (RAL 9016).

Верхняя крышка с внутренней стороны имеет специальные пазы, при помощи которых крепится к корпусу светового указателя. Фиксация крышки к корпусу выполняется при помощи шурупа и заглушки (входят в комплект поставки).

Табло указателя выполнено в виде специальной светорассеивающей матрицы с гармоничной окантовкой белого цвета. Табло обладает высокой яркостью и равномерностью освещения. Размеры табло позволяют устанавливать знаки безопасности с соотношением сторон 1:2 (соответствует ГОСТ12.4.026-2015), с дальностью распознавания 30 метров.

В эвакуационном указателе EF903 используются транслюцентные пиктограммы из специального светорассеивающего материала, который обеспечивает высокую равномерность освещения и четкость изображения. Пиктограммы имеют хорошую износостойкость, долговечность, не боятся влаги и сырости, обладают высокой стойкостью к УФ-излучению. В отличии от самоклеящихся знаков, транслюцентные пиктограммы имеют простой монтаж и не требуют специальных навыков. После установки пиктограмм не остается следов клея, пузырей, градиентной засветки и других дефектов, которые свойственны самоклеящейся пленке. При необходимости пиктограммы могут быть легко заменены на новые. После удаления защитной пленки с лицевой поверхности пиктограмм, табло светового указателя выглядит очень эффектно, как ровное, чистое, прозрачное кварцевое стекло, подчеркивая статусность продукта.

Световой указатель предназначен для подключения к сети переменного напряжения 220-240VAC 50/60Hz. Клеммная колодка с самозажимными контактами обеспечивает быстрое и комфортное подключение сетевого электропитания. К каждом контакту клеммой колодки можно подвести два провода, что упрощает интеграцию нескольких указателей в одну цепь. Все внутренние подключения к плате (электропитание от клеммной колодки, аккумуляторная батарея) выполняются через разъемы, что обеспечивает высокую скорость и надежность электромонтажных работ. Указатель имеет второй класс защиты от поражения электрическим током, имеет двойную изоляцию, не требует заземления, что позволяет обеспечить дополнительный уровень безопасности, а также снизить стоимость кабельных линий и сократить расходы на проект.

В эвакуационном указателе EF903 применяется современная интегральная светодиодная SELV электроника, с безопасным выходным низковольтным напряжением 2,8–3,0 VDC. Максимальная потребляемая мощность эвакуационного указателя – 3W в режиме постоянного действия. Указатель можно подключать в режиме постоянного действия или в режиме непостоянного действия. В режиме постоянного действия указатель светится при подключении к входному сетевому электропитанию и продолжает работать от аккумуляторной батареи, при внезапном отключении входного сетевого электропитания. В режиме непостоянного действия эвакуационный указатель не светится и включается только в аварийном режиме, при отключении входного сетевого электропитания. Управление режимом действия осуществляется при помощи перемычки, установленной на плате светового эвакуационного указателя.

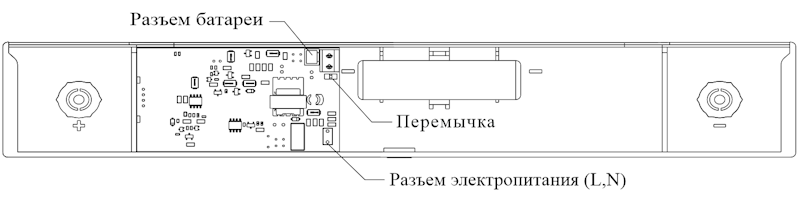

Расположение разъемов на плате эвакуационного указателя Moncato EF903

В качестве источника резервного электропитания в эвакуационном указателе применяется современная надежная литий железо-фосфатная аккумуляторная LiFePO4 батарея. Емкость батареи обеспечивает автономную работу указателя в течение 3 часов. В указателе предусмотрена защита аккумуляторной батареи от короткого замыкания, от обрыва цепи, от перегрузки по току, от переполюсовки, от чрезмерного разряда и перезаряда. Полностью разряженная батарея заряжается до номинальной емкости в течение 24 часов. Батарея собирается из высокотемпературных аккумуляторов. Максимальная температура батареи при разряде не превышает 60°С.

Световой эвакуационный указатель EF903 поставляется в двух модификациях: с функцией ручного тестирования (MT) или с функцией автоматического тестирования (AT).

Ручное тестирование выполняется при помощи кнопки ТЕСТ, эмитирующей аварийную ситуацию. Кнопка ТЕСТ расположенной на корпусе указателя. Дополнительно для контроля исправности на корпусе указателя установлен светодиодный индикатор заряда.

Световые указатели с функцией автоматического тестирования самостоятельно выполняют проверку исправности, без участия человека. Самопроверка исправности включает в себя два типа тестов: короткий (функциональный) - выполняется каждые 7 дней для проверки работоспособности аварийного блока, батарей и светодиодного модуля; длинный (автономный) - раз в полгода выполняется проверка времени автономной работы указателя с полным прогоном батареи. Результаты автоматического тестирования отображаются при помощи двухцветного светодиодного индикатора.

СПОСОБ УСТАНОВКИ
Эвакуационный указатель EF903 имеет несколько способов монтажа: накладной потолочный, встраиваемый потолочный, накладной настенный, флагом к стене, подвесной к потолку.

Накладной монтаж к потолку и на стены выполняется через верхнюю крышку указателя.

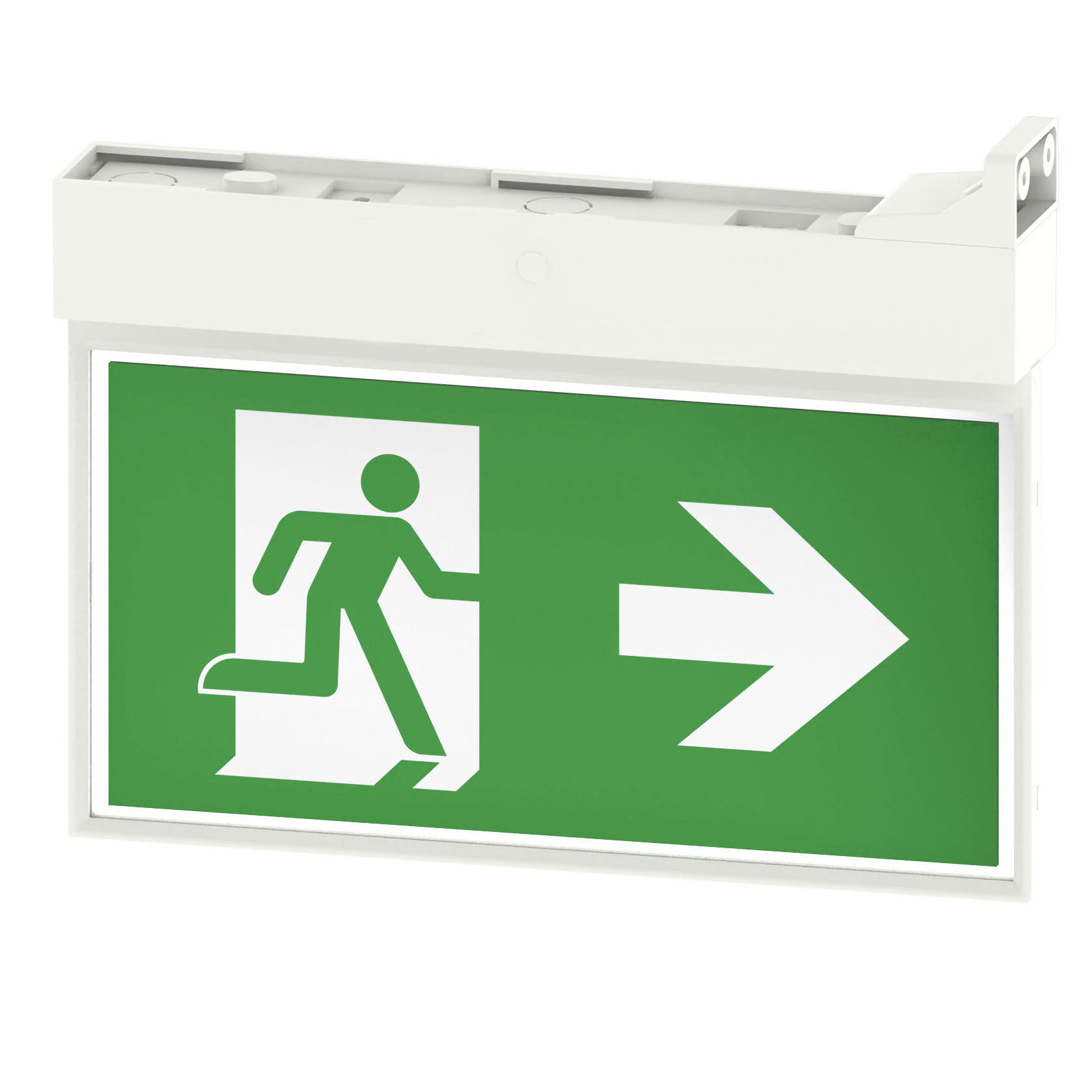

Для монтажа к стене флагом используется дополнительный кронштейн белого цвета (входит в комплект поставки).

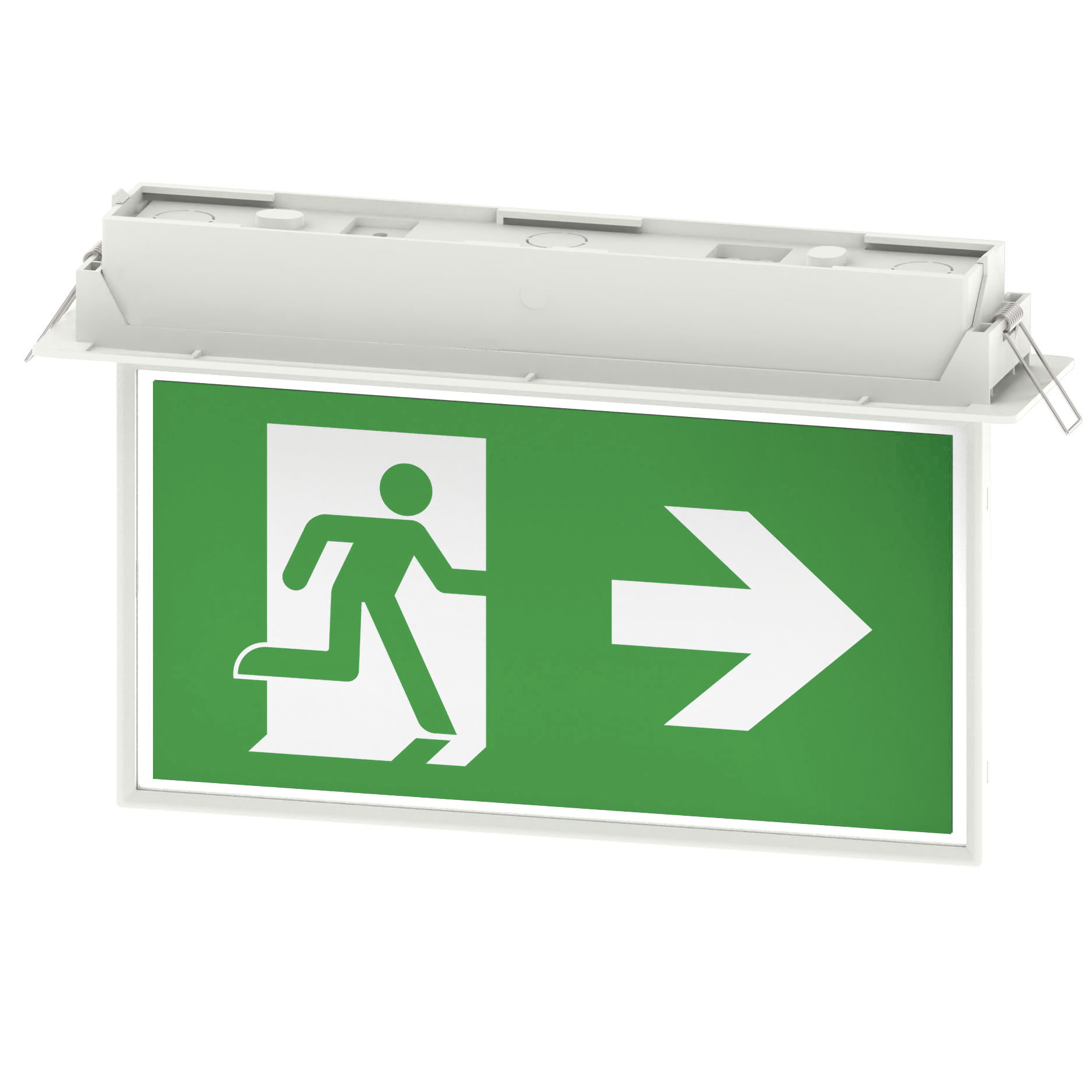

Встраиваемый монтаж в подвесные потолки типа Армстронг или в потолки из гипсокартона выполняется при помощи специальной монтажной рамки с пружинными креплениями. Монтажная рамка EF127-2199 для встраиваемого монтажа заказывается отдельно. Размер врезного отверстия – 340х60мм.

При необходимости эвакуационный указатель EF903 можно установить на тросовом или на жестком подвесе к потолку. Комплект тросовых подвесов EF120-2174 (заказывается отдельно) имеет длину 1,5 метра. Длину подвеса можно отрегулировать при монтаже при помощи цангового зажима. Для монтажа на тросах рекомендуем использовать модель EF904 в том же дизайне, но специально разработанную для подвесного монтажа.

Пиктограммы имеют механическое крепление, устанавливаются в пазы светового табло. Установка очень простая, не требует специальных навыков, в отличии от нанесения пиктограмм из самоклеящейся пленки. При необходимости пиктограммы можно заменить в любой момент. При использовании пиктограмм только с одной стороны табло, рекомендуем применять белый фон со другой стороны табло. Белый фон работает как дополнительные отражатель, за счет чего улучшается яркость и четкость изображения пиктограмм.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Световой эвакуационный указатель EF903 предназначен для решения задач аварийного эвакуационного освещения, служит для обозначения эвакуационных выходов, направлений эвакуации, для обозначения расположения мест первичных средств пожаротушения. Используется совместно с эвакуационными или пожарными знаками безопасности.

За счет большой дальности распознавания и высокой яркости табло эвакуационный указатель идеально подойдет для больших помещений на различных объектах коммерческой инфраструктуры – места общего пользования престижных объектов жилищного комплекса, современные офисные и административные помещения, люксовые магазины и торгово-развлекательные центры, аэропорты, выставочные центры, гостиницы высшей категории. Эвакуационный световой указатель будет отличным решением для объектов с большим пребыванием людей – учебно-образовательные учреждения, медицинские, больничные, санаторно-курортные и реабилитационные центры, спортивные комплексы и другие общественные здания.

Универсальный способ монтажа позволяет применять в одном проекте одну и туже модель светового указателя с различными способами установки, тем самым сохранить единый стиль оформления интерьеров.

Привлекательный внешний вид и классические формы позволяют применять эвакуационный указатель в различных типах интерьеров, в том числе для проектов с высокими требованиями к архитектуре и дизайну.

ЧЕРТЕЖ

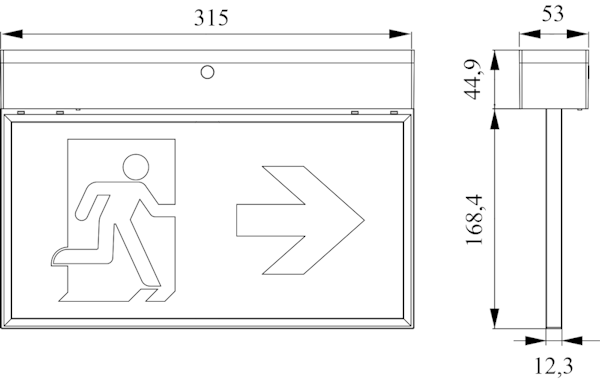

Размеры светового эвакуационного указателя Moncato EF903

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса – PC, поликарбонат
Цвет корпуса - RAL9016
Выдерживает испытание раскаленной проволокой - 850°С
Степень защиты от проникновения пыли и влаги – IP20
Степень защиты от внешних механических воздействий – IK4
Входное напряжение - 220-240V AC 50/60Hz
Максимальная потребляемая мощность - 3W в режиме постоянного действия
Класс защиты от поражения электрическим током – II
Выходная мощность в аварийном режиме – 1W
Выходное напряжение - SELV (Safety Extra Low Voltage - Безопасное низковольтное напряжение)
Источник света - LED, светодиодный модуль
Цветовая температура – 5700-6500K
Дальность распознавания знаков - 30м
Режим действия - SA, постоянный или непостоянный
Время автономной работы в аварийном режиме – 3 часа
Тип аккумулятора – LiFePO4
Время заряда аккумуляторной батареи – 24 часа
Максимальная температура батареи - 60°С
Температура эксплуатации Ta – от 0° до +40°С
Номинальный срок службы – 50 000 часов
Размеры в собранном виде – 315х213,3х53мм
Вес – 0,65кг
Количество светильников в мульти-упаковке – 10шт
