Световые указатели направления движения при эвакуации Moncato DP629 IP65
Световой указатель Moncato DP629-2487 LED SO 380 SA 3H MT IP65 выполнен в белом пылевлагозащищенном корпусе из ударопрочного поликарбоната. Призматический рассеиватель изготовлен в виде линзы Френеля, обеспечивает оптимальное светораспределение. Светильник обладает уникальным выразительным дизайном, сочетающий классические формы и современный стиль. Указатель применяется для обозначения эвакуационных выходов, направлений движения к эвакуационным выходам, мест размещения первичных средств пожаротушения. Потребляемая мощность 6,0VA / 20 LED. Номинальный световой поток 380lm при работе от сети / 260lm от батареи. Первый класс защиты от поражения электрическим током. Поддерживает постоянный и непостоянный режим действия. Современная литий-железо-фосфатная LiFePO4 аккумуляторная батарея обеспечивает автономную работу указателя на 3 часа. Для контроля исправности предусмотрена кнопка TEST и светодиодный индикатор заряда. Размеры: 349x107x64мм. Пиктограммы любые, заказываются отдельно.
МОДИФИКАЦИИ
Артикул | Режим работы | Время работы | Способ тестирования | Статус | Цена | Количество |
---|---|---|---|---|---|---|
DP629-2487 | Постоянный, Непостоянный | 3 часа | Ручной тест (MT) | Склад | цена по запросу |
Полное описание
ТИП СВЕТОВОГО УКАЗАТЕЛЯ
Накладной светодиодный указатель с защитой IP65, с высоким световым потоком, для обозначения направлений движения при эвакуации и эвакуационных выходов.
КАТЕГОРИЯ СВЕТОВОГО УКАЗАТЕЛЯ
Световой указатель IP65, указатель эвакуационного выхода, указатель направления движения при эвакуации, световой указатель с аккумуляторной батареей, эвакуационный указатель.
ОПИСАНИЕ

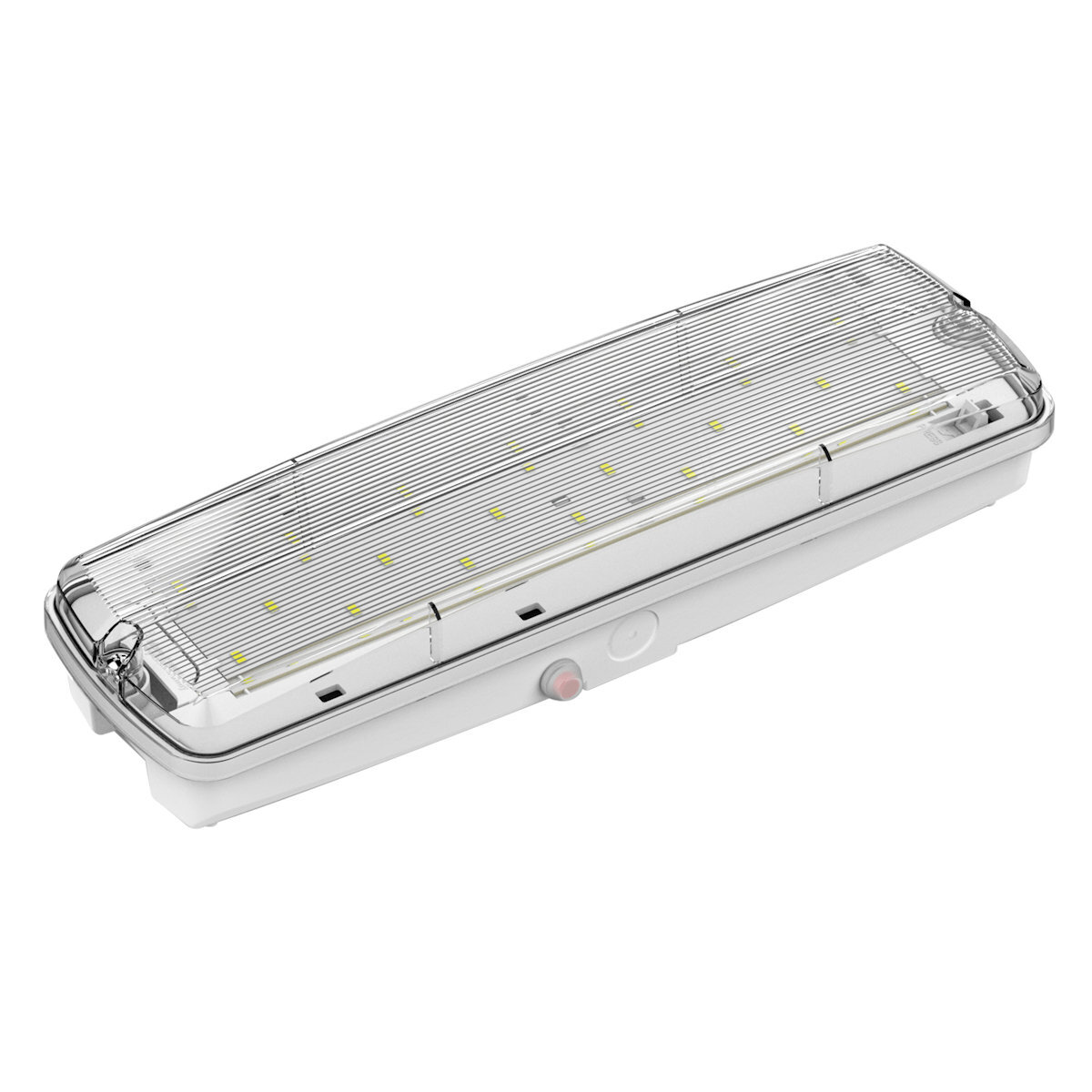

Корпус эвакуационного указателя изготовлен из поликарбоната, имеет белый цвет. Рассеиватель – призматический, с линзой Френеля для достижения более равномерного освещения. Крепление рассеивателя к корпусу выполняется при помощи шурупов. Специальная силиконовая прокладка между корпусом и рассеивателем создает высокую герметичность и обеспечить степень защиты от проникновения пыли и влаги на уровне IP65.
В корпусе эвакуационного указателя установлена откидная панель в виде отражателя. Все основные компоненты указателя монтируются на эту панель. С лицевой стороны панели установлен светодиодный модуль и индикатор заряда. С обратной стороны – электронная плата и аккумуляторная батарея. Панель крепится к корпусу на петли (открывается, как дверка) и фиксируется в закрытом состоянии при помощи пружинных пластиковых защелок. Наличие откидной панели очень удобно при выполнении электромонтажных работ, и при дальнейшем обслуживании светильника.
Эвакуационный указатель Moncato DP629 PI65 предназначен для подключения к аварийной линии электропитания с сетевым напряжением 220-240V AC 50/60Hz. Максимальная потребляемая мощность светильника – 6,0VA. В светодиодном модуле светильника используются 20 ярких светодиодов SMD5730, которые обеспечивают высокий световой поток.
Светильник может быть подключен в режиме постоянного или непостоянного действия. Режим действия определяется требованиями проекта и настраивается при монтаже светильника. В режиме непостоянного действия светодиодный модуль не светится, включается от аккумуляторной батареи в аварийном режиме работы, при отключении входного напряжения. В режиме постоянного действия светодиодный модуль всегда включен и продолжает светиться от аккумуляторной батареи при отключении входного напряжения.
Время работы от аккумуляторной батареи составляет не менее 3 часов. В светово указателе используется современная литиевая железо-фосфатная (LiFePO4) аккумуляторная батарея. Предусмотрена защита от перезаряда или глубокого разряда батареи. Полностью разряженная батарея заряжается в течение 24 часов.
Для проверки исправности в светильнике DP629 предусмотрена герметичная кнопка ТЕСТ и светодиодный индикатор заряда батареи.
СПОСОБ УСТАНОВКИ
Светодиодный указатель направления движения при эвакуации Moncato DP629 IP65 предназначен для накладного монтажа к потолку или на стены. Устанавливается на ровные поверхности из нормально воспламеняющихся материалов. Крепление светильника осуществляется через отверстия в корпусе. Расстояние между креплениями – 220мм.
Подключение электропитания выполняется через клеммную колодку, расположенную на плате указателя. Аккумуляторная батарея имеет проводной вывод, подключается к плате через разъем. С каждой из четырех боковых сторон на корпусе светильника, а также с задней стороны корпуса, предусмотрены места для установки герметичных кабельных вводов с диаметром отверстия 20мм.

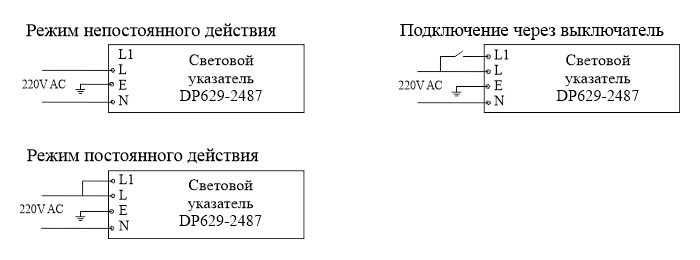

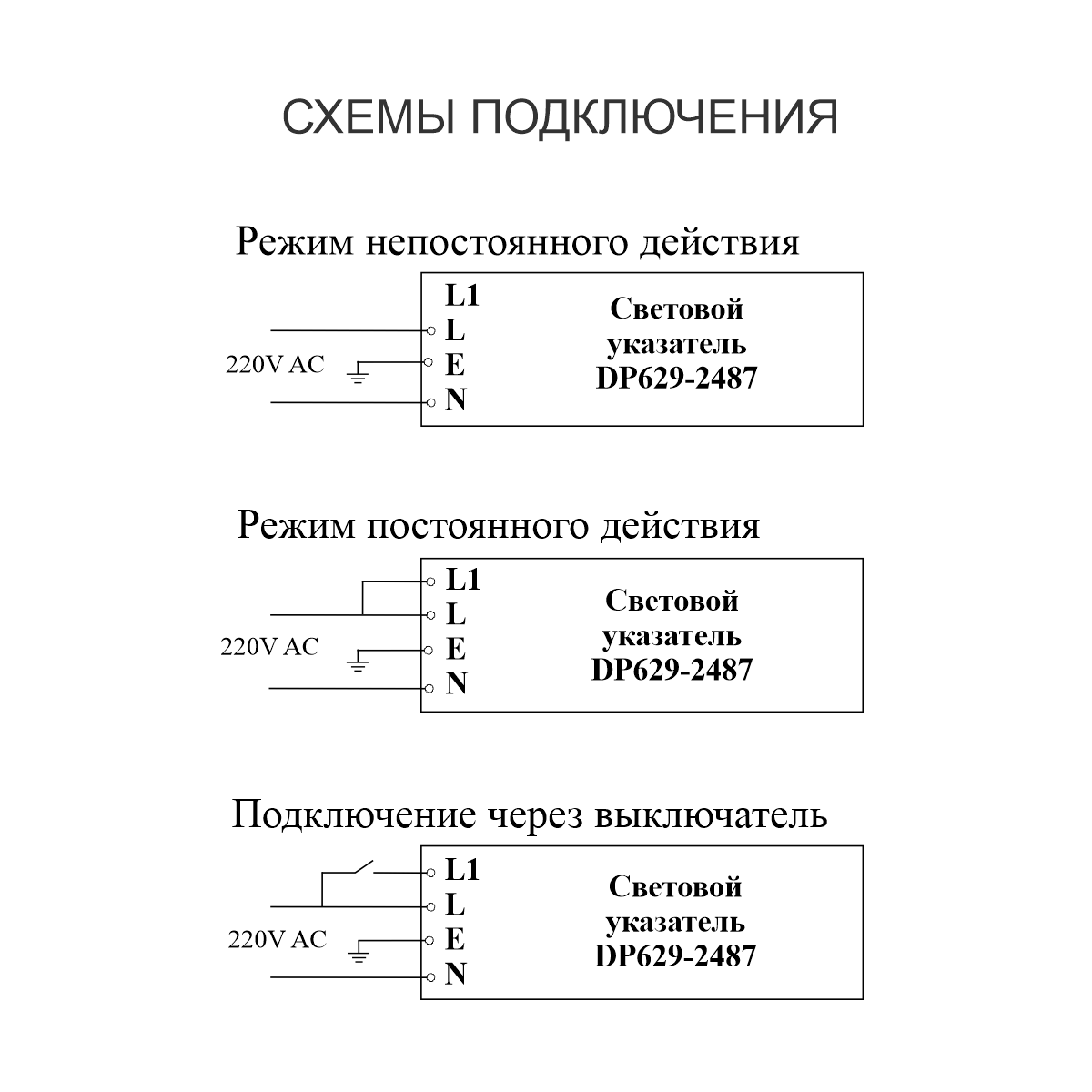

Клеммная колодка имеет два входа для подключения фазового провода. При подаче напряжения только на клемму L казатель будет работать в непостоянном режиме действия. Если напряжение подавать сразу на клеммы L и L1, то указатель будет работать в режиме постоянного действия. При этом напряжение на клемму L1 можно подавать через выключатель. Можно управлять включением/выключением указателя, подавая напряжение на клемму L1 через выключатель. В случае пропадания напряжения на клемме L - световой указатель автоматически переключится в аварийный режим работы от собственной аккумуляторной батареи. В аварийном режиме светодиодный модуль всегда светится.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Световой указатель Moncato DP629 IP65 предназначен обозначения эвакуационных выходов, направлений движения к эвакуационным выходам, мест размещения первичных средств пожаротушения. Используется совместно с эвакуационными и пожарными знаками безопасности, со знаками безопасности для автомобильных парковок, со знаки безопасности для маломобильных групп населения (МГН), со знаками безопасности медицинского и санитарного назначения. Идеально подойдет для проектов, где требуется высокая яркость табло.

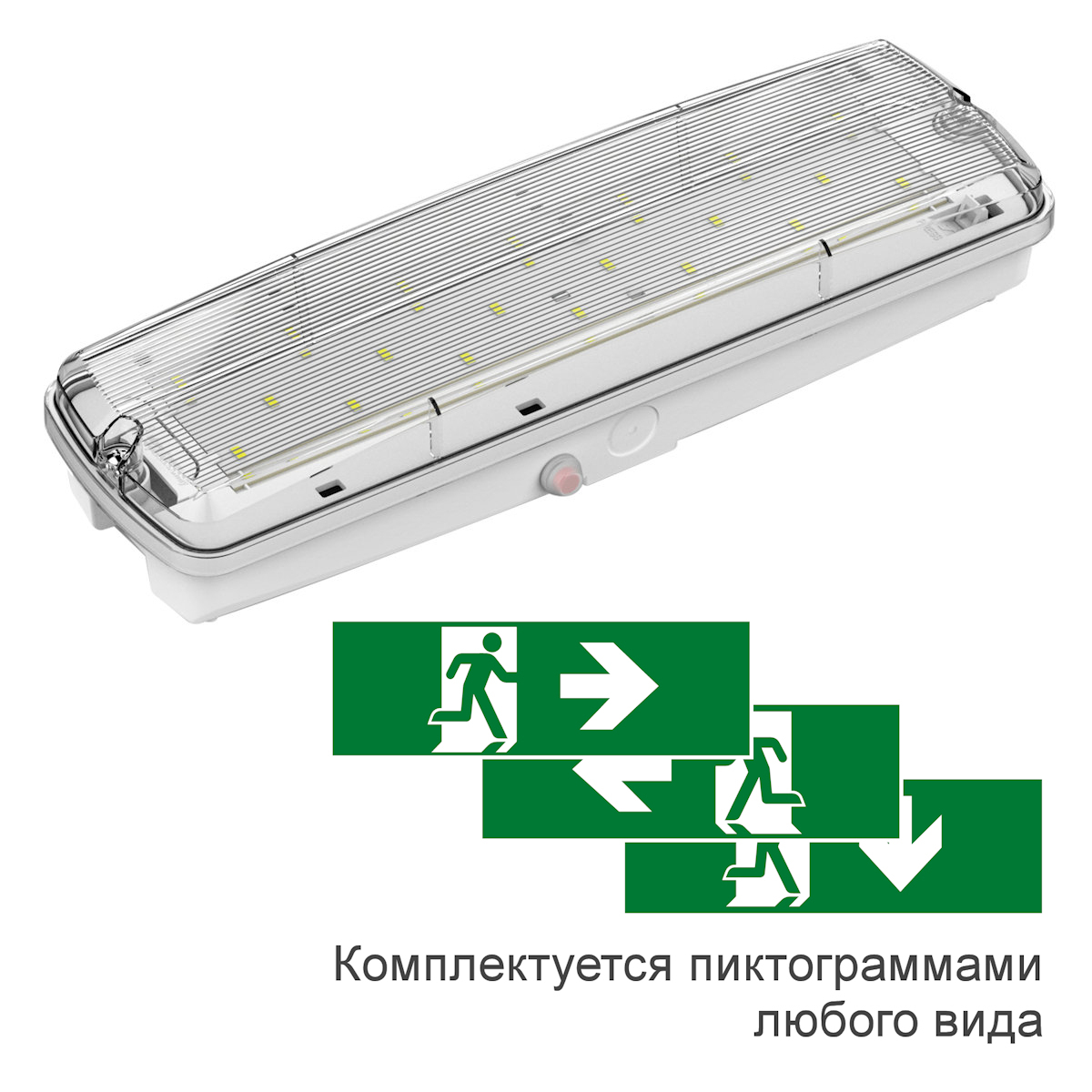

Для заказ доступны знаки любого типа, с любой надписью, на любом фоне. Знаки устанавливаются при монтаже непосредственно на поверхность рассеивателя. Рекомендуемый размер знаков безопасности – 80х300мм.
Высокий световой поток позволяет применять указатель для целей аварийного эвакуационного освещения путей эвакуации, антипанического освещения открытых пространств, освещения зон повышенной опасности.
Высокая степень защиты от проникновения пылил и влаги IP65 позволяет применять эвакуационные указатели в промышленных условиях эксплуатации – автомобильные подземные парковки, технические, складские и промышленные помещения.
Эвакуационные указатели прекрасно подойдут для применения в жилищных комплексах, в местах общего пользования, на лестничных площадках, в запыленных зонах с высоки трафиком движения. Указатели можно применять в медицинских помещениях, в местах с повышенными требованиями к чистоте и гигиене, где требуется влажная уборка.
Светодиодный аварийный светильник Moncato DP629 IP65 предназначены для применения в теплых отапливаемых помещениях с температурой эксплуатации от 0⁰С до +40⁰С и относительной влажности не более 90%.

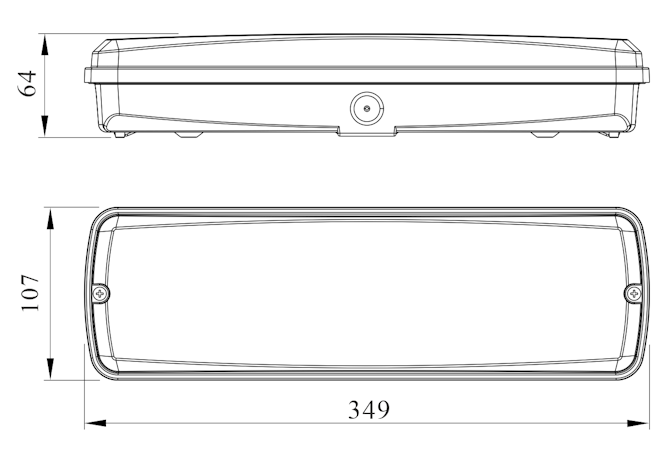

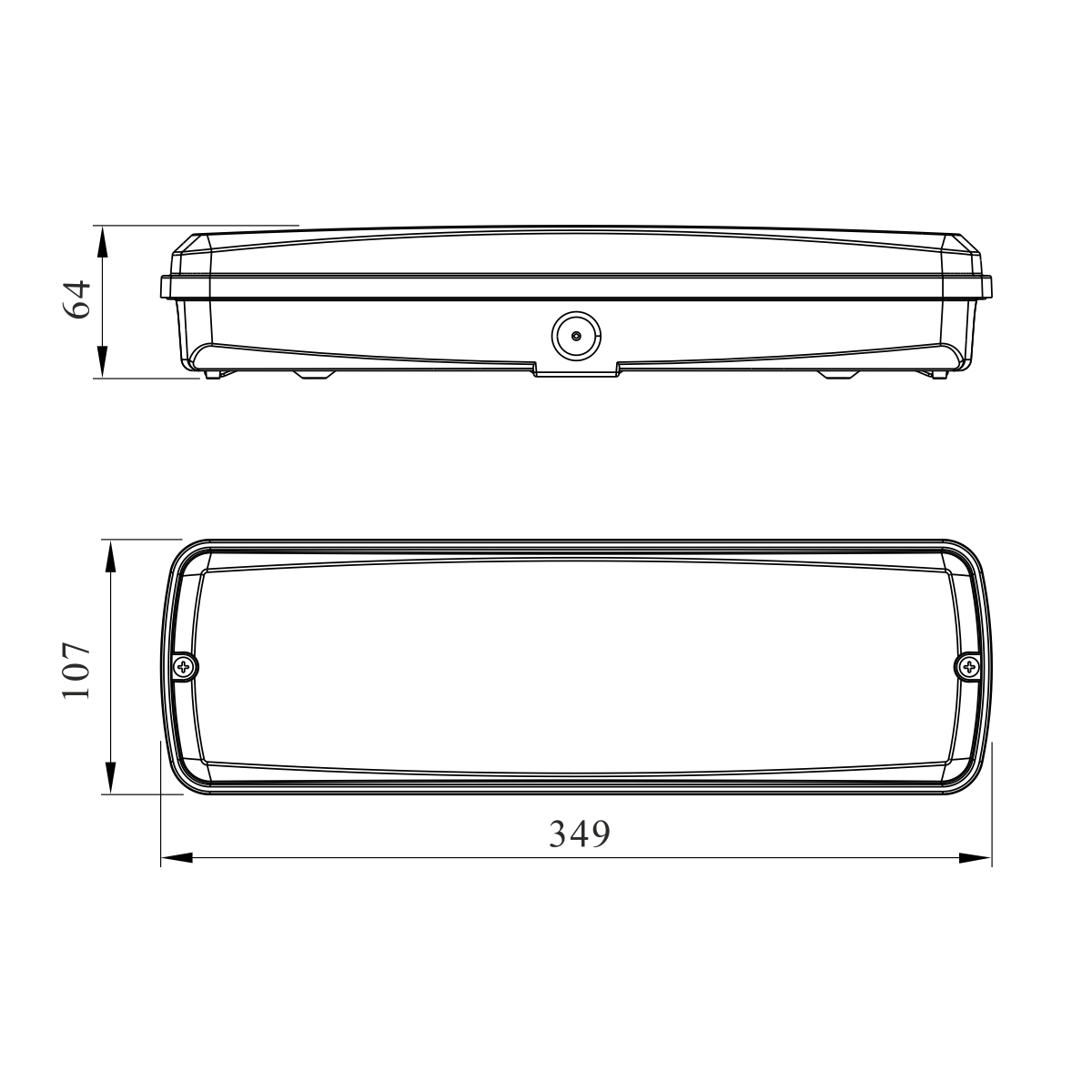

ЧЕРТЕЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Корпус: поликарбонат (PC) не поддерживающий горение, Белый цвет;
Рассеиватель: прозрачный поликарбонат с линзой Френеля;
Входное напряжение – 220-240V AC 50/60Hz;
Источник света: светодиодный модуль, 20LEDхSMD5730;
Максимальная потребляемая мощность: 6.0VA при работе от сети в режиме постоянного действия;
Световой поток:
- при работе от сети в режиме постоянного действия - 380lm
- при работе от батареи в аварийном режиме - 260lm
Режим действия: (SA) постоянный или непостоянный;
Продолжительность работы в аварийном режиме: 3H, 3 часа;
Аккумуляторная батарея: 3.2V 3000 mAh; LiFePO4 26650;
Время заряда аккумуляторной батареи: 24 часа
Степень защиты от проникновения пыли и влаги: IP65
Класс защиты от поражения электрическим током: I
Тестирование исправности: MT, кнопка ручного тестирования
Индикатор заряда: зеленый светодиод.
Степень защиты от проникновения пыли и влаги – IP65
Температура эксплуатации ta: 0⁰С до +40⁰С
Размеры – 349х107х64мм
Вес – 0,59кг
Количество светильников в мульти-упаковке – 12шт
ЦЕНА НА СВЕТОВОЙ УКАЗАТЕЛЬ НАПРАВЛЕНИЯ ДВИЖЕНИЯ ПРИ ЭВАКУАЦИИ Moncato DP629 IP65
Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.
КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ЭВАКУАЦИОННЫЕ СВЕТОВЫЕ УКАЗАТЕЛИ Moncato DP629 IP65
Используйте следующую спецификацию для планирования заказа:
1. DP629-2487 LED SO 380 SA 3H MT IP65 Moncato светильник аварийного освещения
2. Пиктограммы 80х300 для светильника DP629, самоклеящаяся пленка, белый кант
3. DP141-2486 Двухстороннее табло из акрилового стекла
4. Пиктограммы 137х297 для двухстороннего акрилового табло, самоклеящаяся пленка, белый кант
