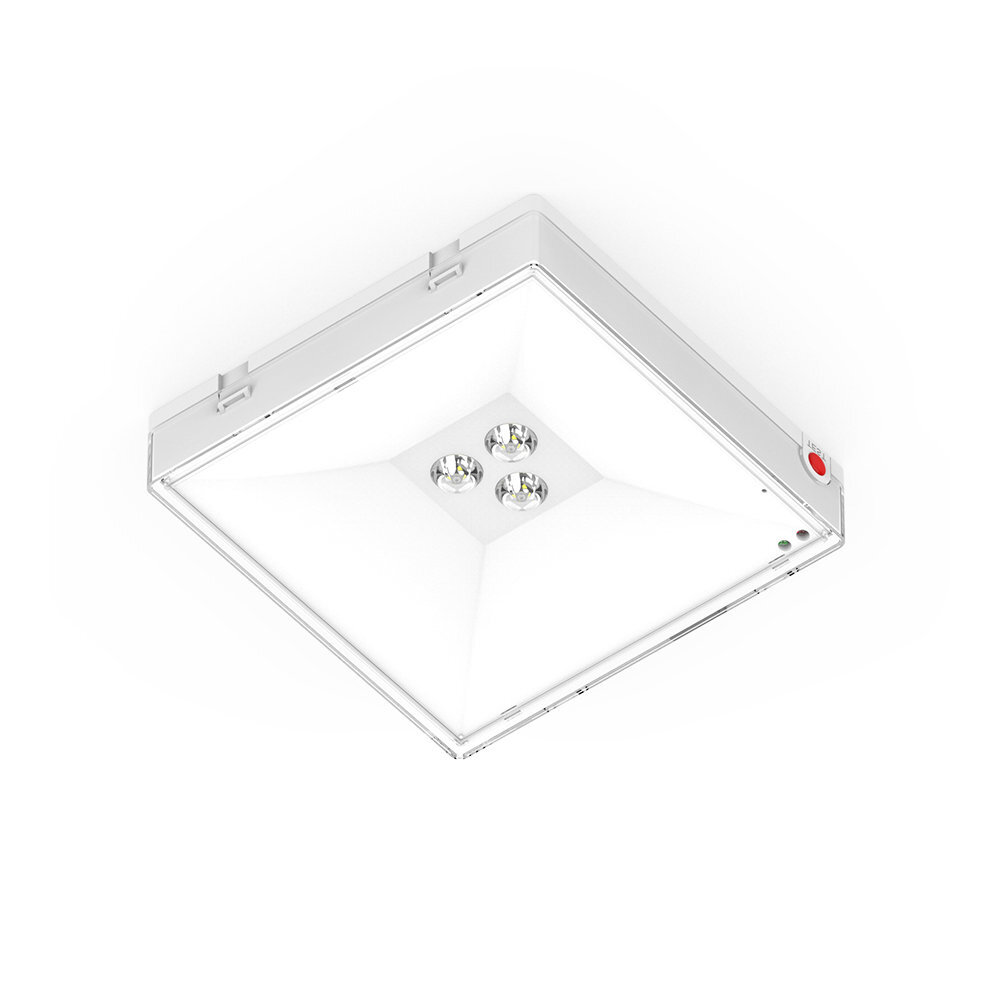

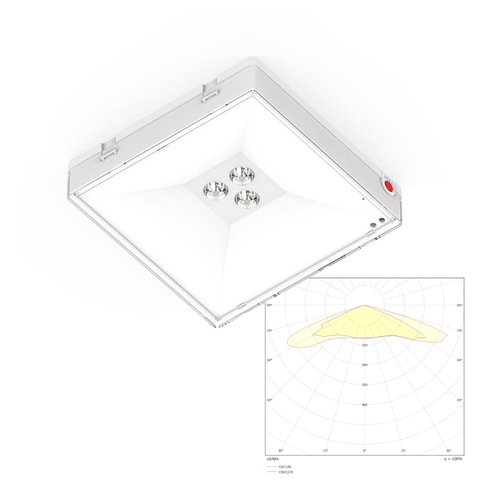

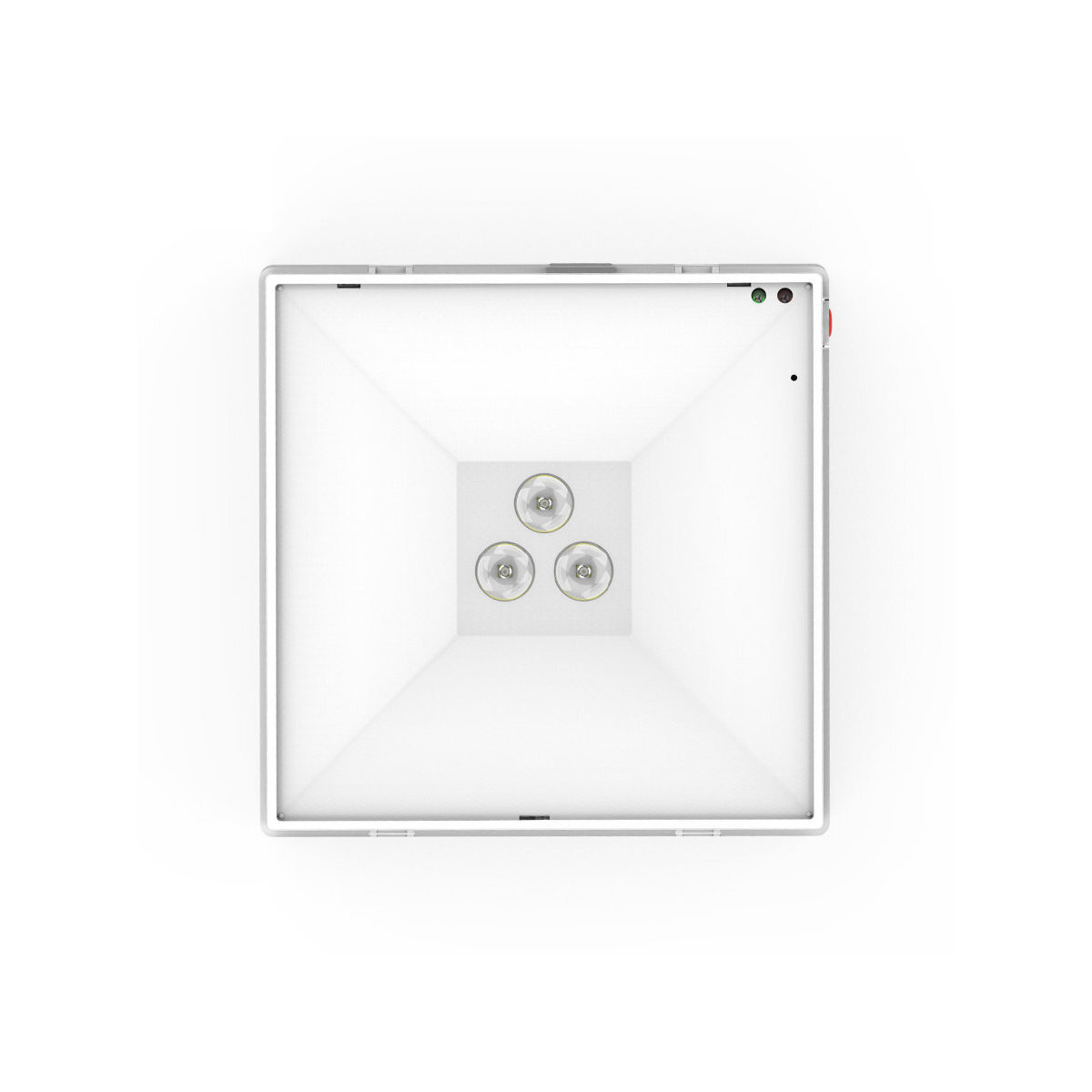

Накладной квадратный аварийный светильник Moncato OT621 SOL IP65

ТИП УКАЗАТЕЛЯ

Квадратный накладной аварийный светильник в узком компактном корпусе для освещения открытых пространств и эвакуационных проходов.

КАТЕГОРИЯ УКАЗАТЕЛЯ

Светильник аварийного эвакуационного освещения, квадратный светильник, светодиодный светильник, накладной светильник, светильник IP65,

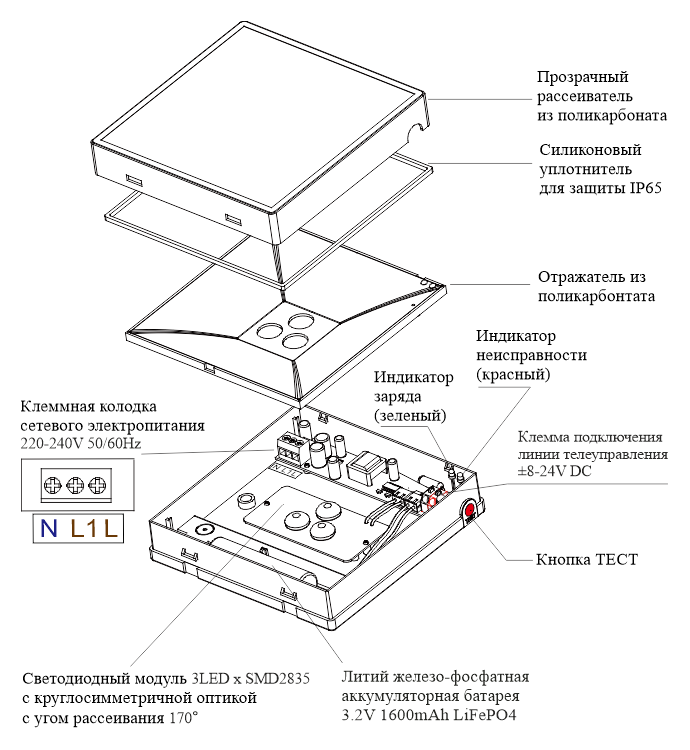

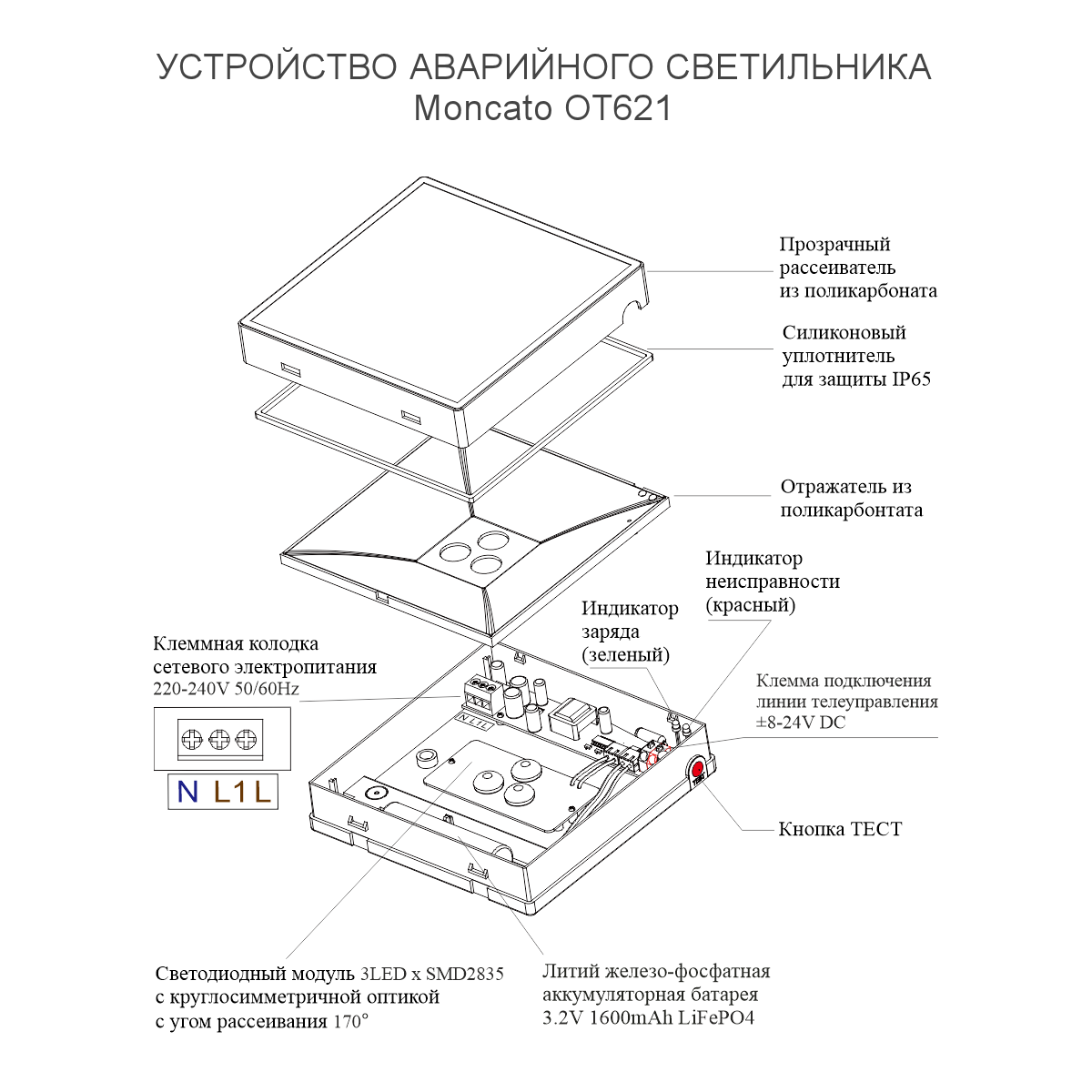

КОНСТРУКЦИЯ И КОМПОНОВКА

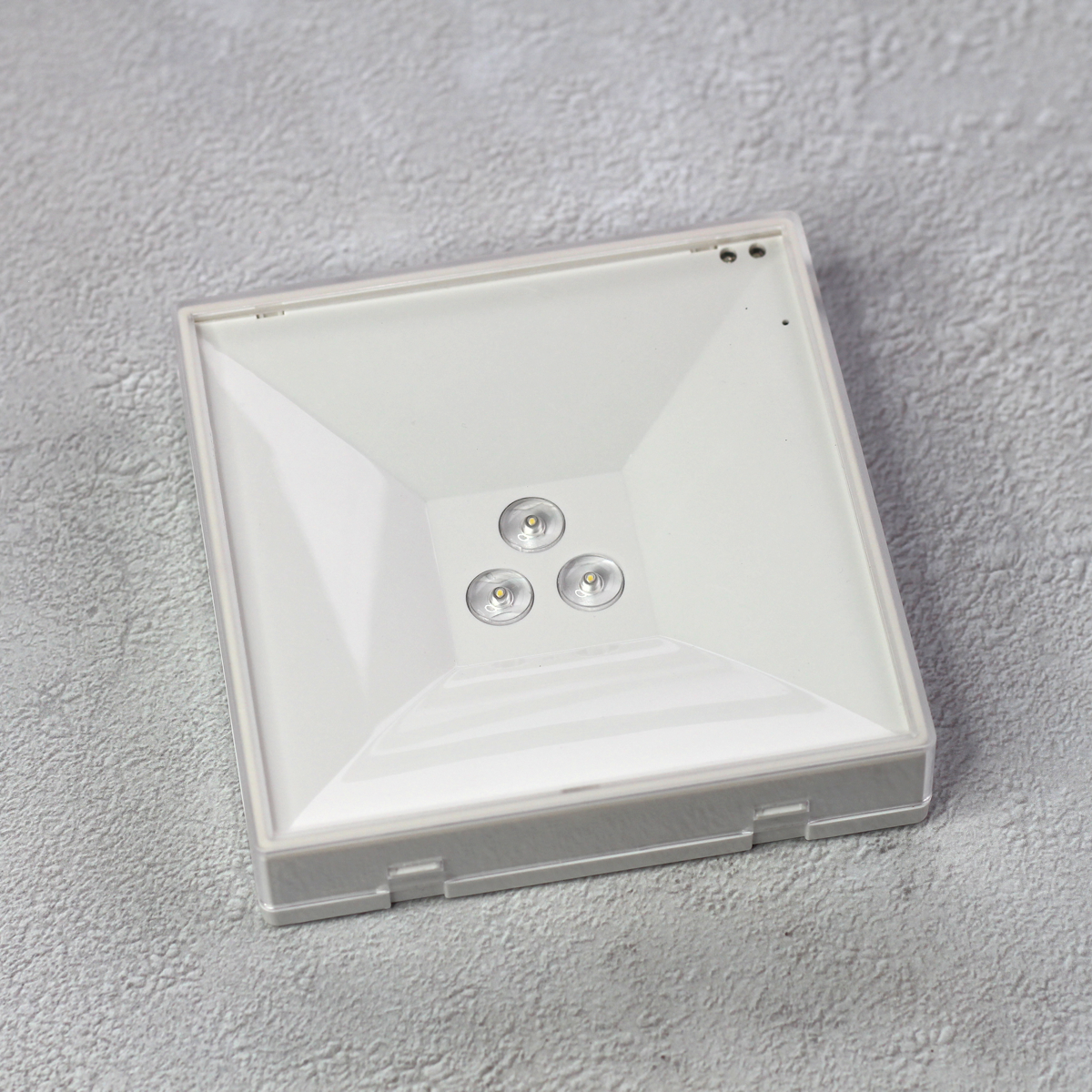

Аварийный светильник Moncato OT621 SOL IP65 представляет собой компактное устройство квадратной формы с габаритами 130×130×30 мм. Корпус и отражатель выполнены из негорючего ударопрочного поликарбоната белого цвета.

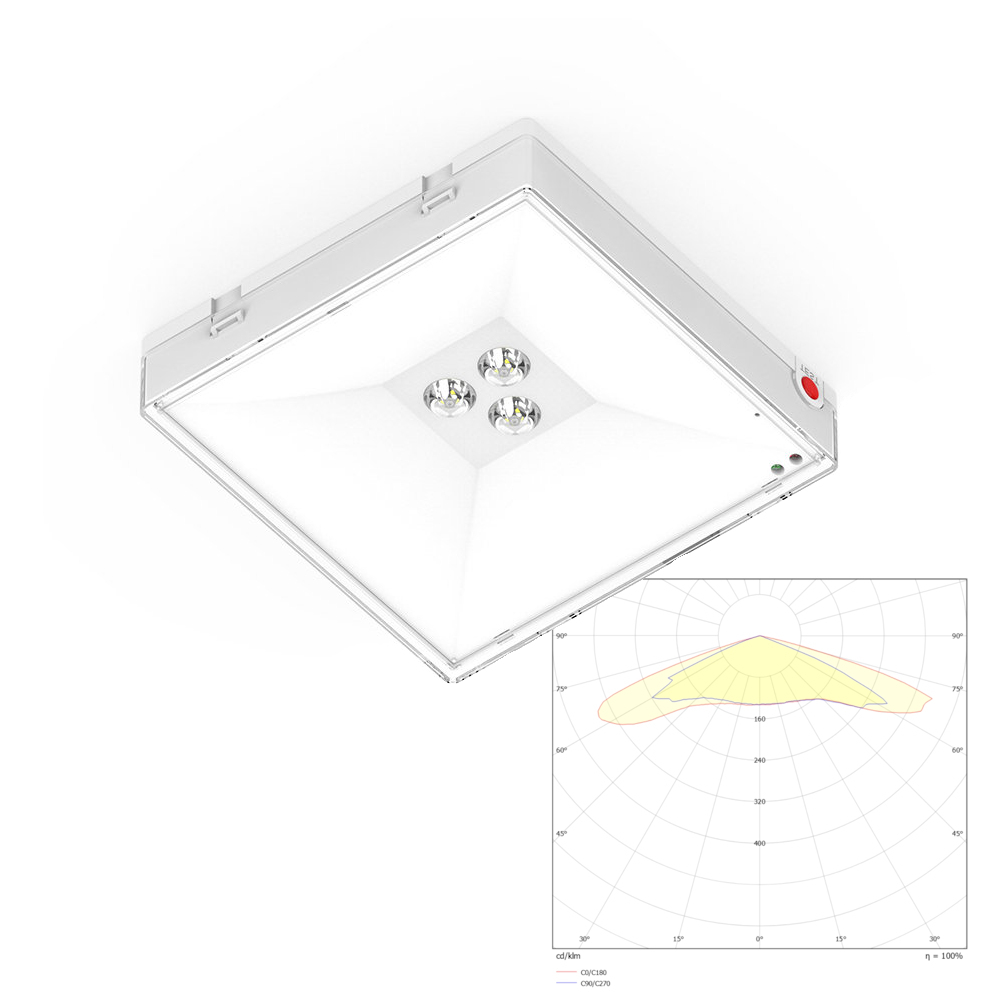

Внутренняя компоновка включает электронную плату, светодиодный модуль на базе 3LED x SMD2835 и аккумуляторную батарею. Рассеиватель из прозрачного поликарбоната и оптическая система SOL обеспечивают эффективное распределение светового потока с углом рассеивания 170°. Конструкция соответствует степени защиты IP65, гарантирующей пыленепроницаемость и устойчивость к воздействию водяных струй.

Рассеиватель фиксируется на корпусе светильника четырьмя защелками click-типа, обеспечивающими надежное соединение. Между корпусом и рассеивателем установлена силиконовая уплотнительная прокладка, формирующая герметичный контур. Данная конструктивная схема обеспечивает высокую герметичность, исключая проникновение пыли и влаги.

Электронная плата управления оснащена двумя клеммными колодками: одна для подключения сетевого питания 220VAC, вторая – для низковольтной линии телеуправления 8-24VAD. Аккумуляторная батарея и светодиодный модуль подключаются к плате через разъемные соединения, обеспечивающие удобство обслуживания. На плате размещены светодиодные индикаторы заряда и исправности (зеленый и красный), сенсор беспроводного мониторинга и PCB-кнопка для ручного тестирования. С внешней стороны корпуса предусмотрена кабельная канавка, облегчающая монтаж сетевого провода.

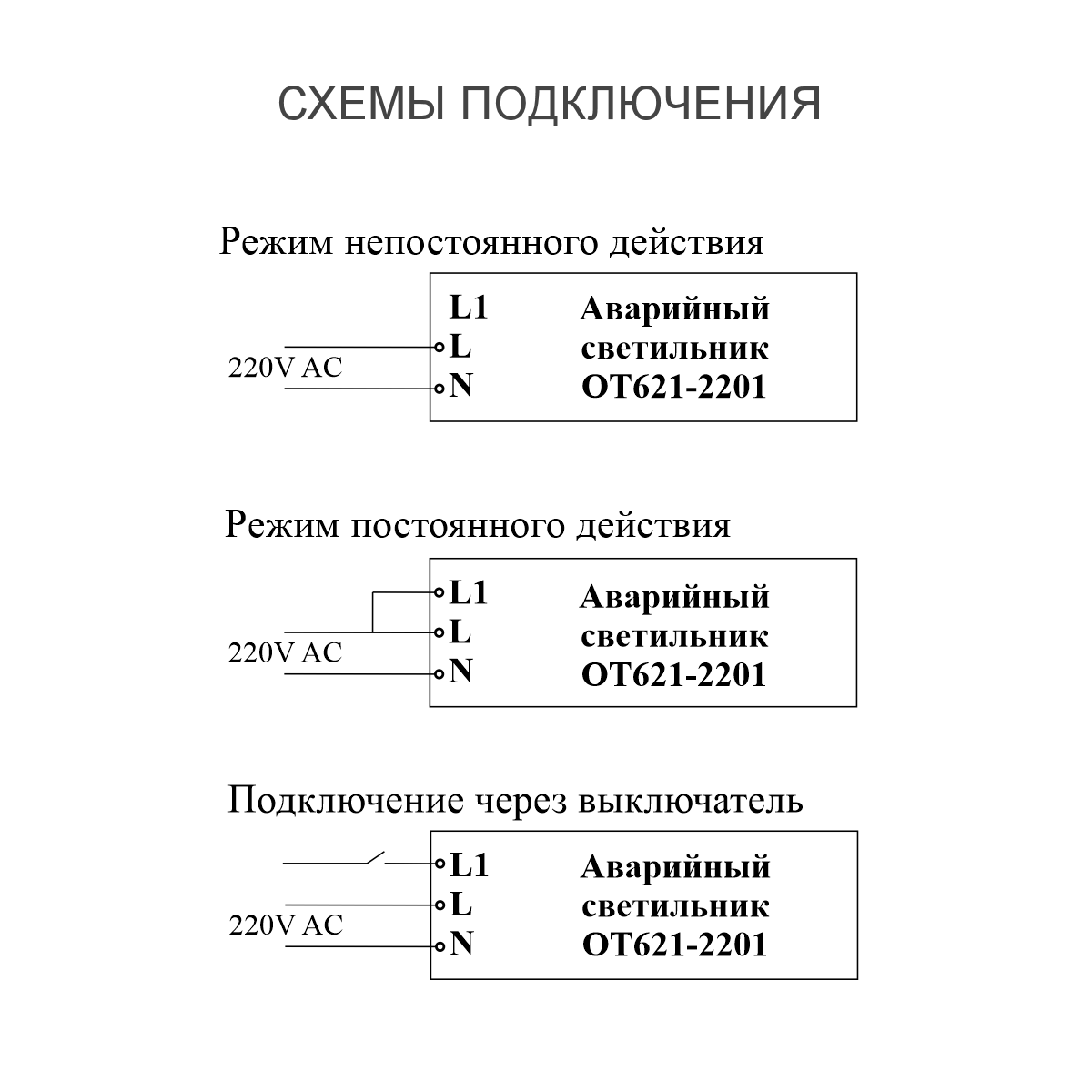

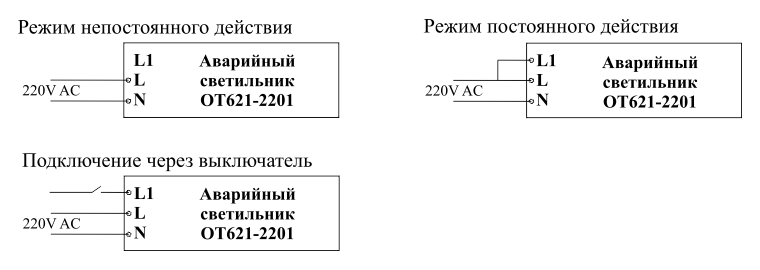

СХЕМЫ ПОДКЛЮЧЕНИЯ

Накладной квадратный аварийный светильник Moncato OT621 SOL IP65 предназначен для подключения к аварийной линии электропитания с сетевым напряжением 220-240V AC 50/60Hz. Подключение светильника может быть выполнено в режиме постоянного действия, непостоянного действия или через выключатель.

ТЕСТИРОВАНИЕ ИСПРАВНОСТИ АВАРИЙНОГО СВЕТИЛЬНИКА

1. Ручное тестирование

На корпусе светильника установлена кнопка «TEST» с защитой IP65. При нажатии имитируется отключение сетевого напряжения для проверки:

- Работоспособности светодиодного модуля в аварийном режиме;
- Наличия заряда аккумуляторной батареи.

2. Автоматическое тестирование

Система автоматического тестирования выполняет регулярные проверки по установленному графику:

Ежемесячное тестирование (каждые 30 дней)

     - Проверка работоспособности светодиодного модуля;
     - Контроль заряда аккумуляторной батареи.

Полугодовое тестирование (каждые 180 дней)

     - Проверка емкости АКБ для обеспечения 3-часовой автономной работы;
     - Тестирование светодиодного модуля в режиме автономного питания.

3. Беспроводное тестирование

Выполняется с помощью пульта дистанционного управления OT150-2539 (заказывается отдельно). Пульт позволяет выполнять как ручные, так и автоматические тестовые процедуры.

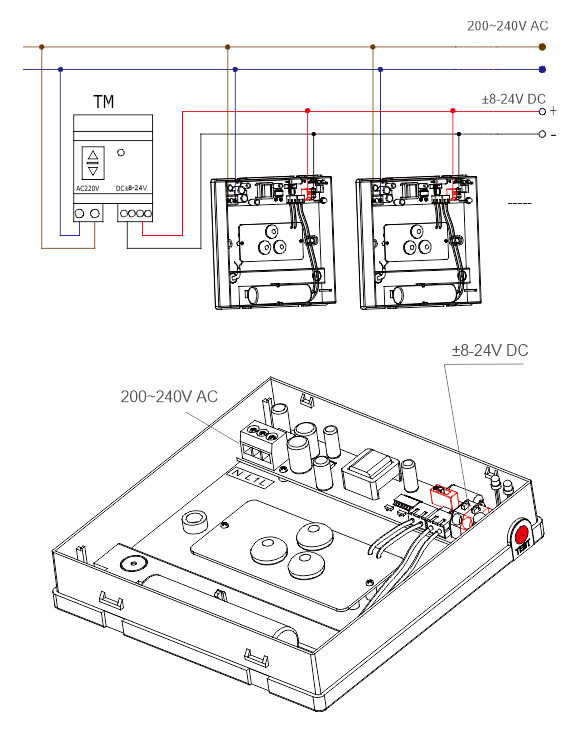

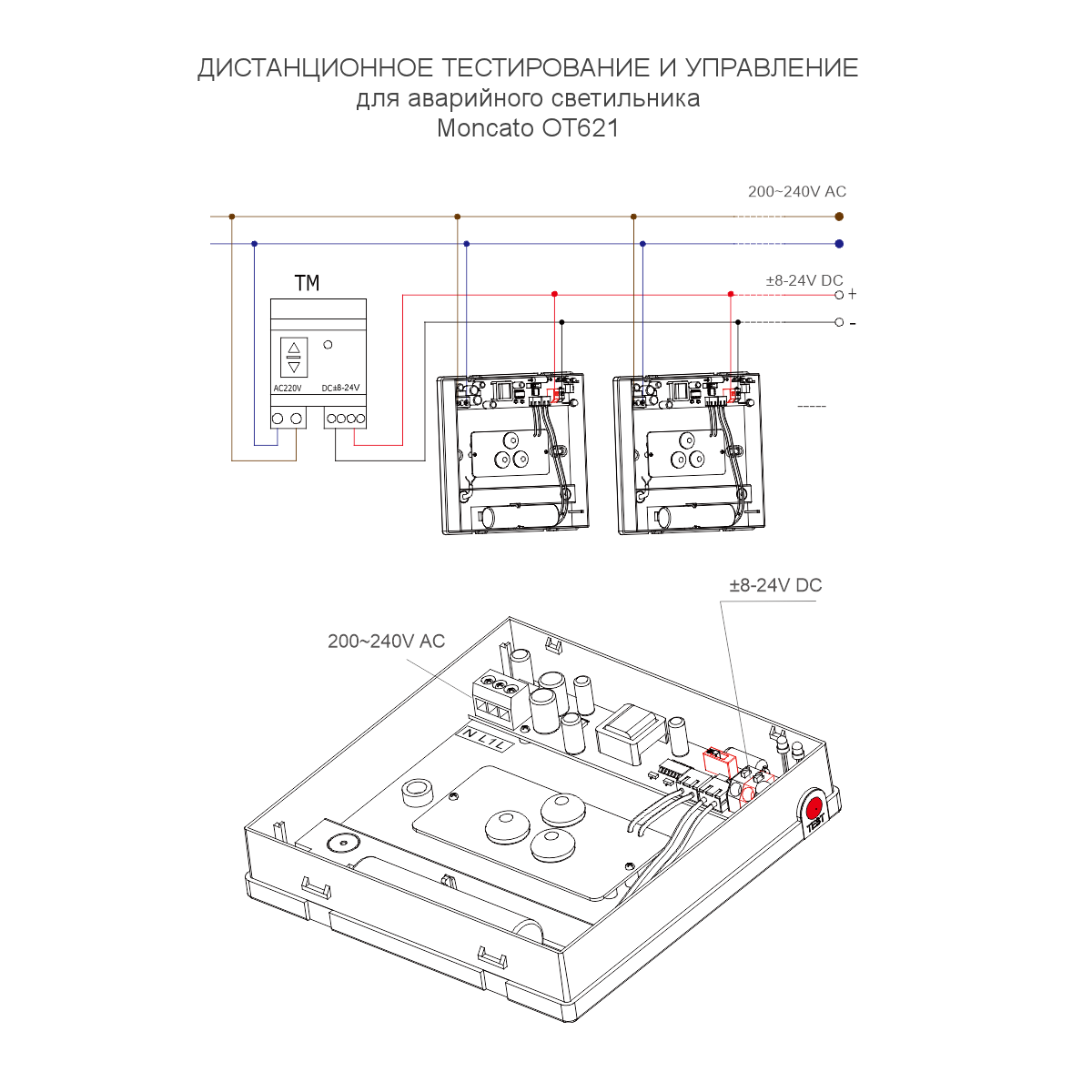

ДИСТАНЦИОННОЕ ТЕСТИРОВАНИЕ И ТЕЛЕУПРАВЛЕНИЕ

Квадратный накладной аварийный светильник Moncato OT621 SOL IP65 оснащен встроенной функцией телеуправления. Управляющие команды передаются через Устройство дистанционного тестирования и управления (УДТУ).

Параметры подключения УДТУ

     - Напряжение питания: ±8~24V DC;
     - Тип линии: выделенная низковольтная;
     - Способ подключения: через клеммную колодку TM на плате указателя.

Управление режимами работы через УДТУ

1. Аварийный режим

     - Дистанционное включение аварийного режима;
     - Эквивалентно нажатию кнопки «ТЕСТ»;
     - Выполнение функционального теста исправности аварийной функции.

2. Спящий режим / Режим покоя

     - Дистанционное отключение аварийной функции;
     - Блокировка батареи;
     - Применение: сохранение заряда АКБ при плановом отключении рабочего питания.

3. Режим телеуправления отключен

     - Стандартный режим работы без дистанционного управления

КОНТРОЛЬ ИСПРАВНОСТИ

Выполняется за сет использования двух светодиодных индикаторов:

Зеленый индикатор

Отображает состояния:
     - Штатная работа зарядного устройства;
     - Сбой сети электропитания;
     - Неисправность батареи;
     - Режимы автоматического тестирования.

Красный индикатор

Отображает состояния:
     - Неисправность батареи;
     - Неисправность источников света;
     - Сбой тестирования на автономность.

Режимы индикации

Оба индикатора могут работать в следующих режимах:
     - Постоянно выключены
     - Постоянно включены
     - Мигание с частотой: 1 раз/сек или 2 раза/сек

Комбинация сигналов зеленого и красного индикаторов позволяет диагностировать состояние светильника. Подробная таблица кодов состояния приведена в Инструкции по эксплуатации и техническом паспорте Moncato OT621-2201 IP65.

СПОСОБ УСТАНОВКИ

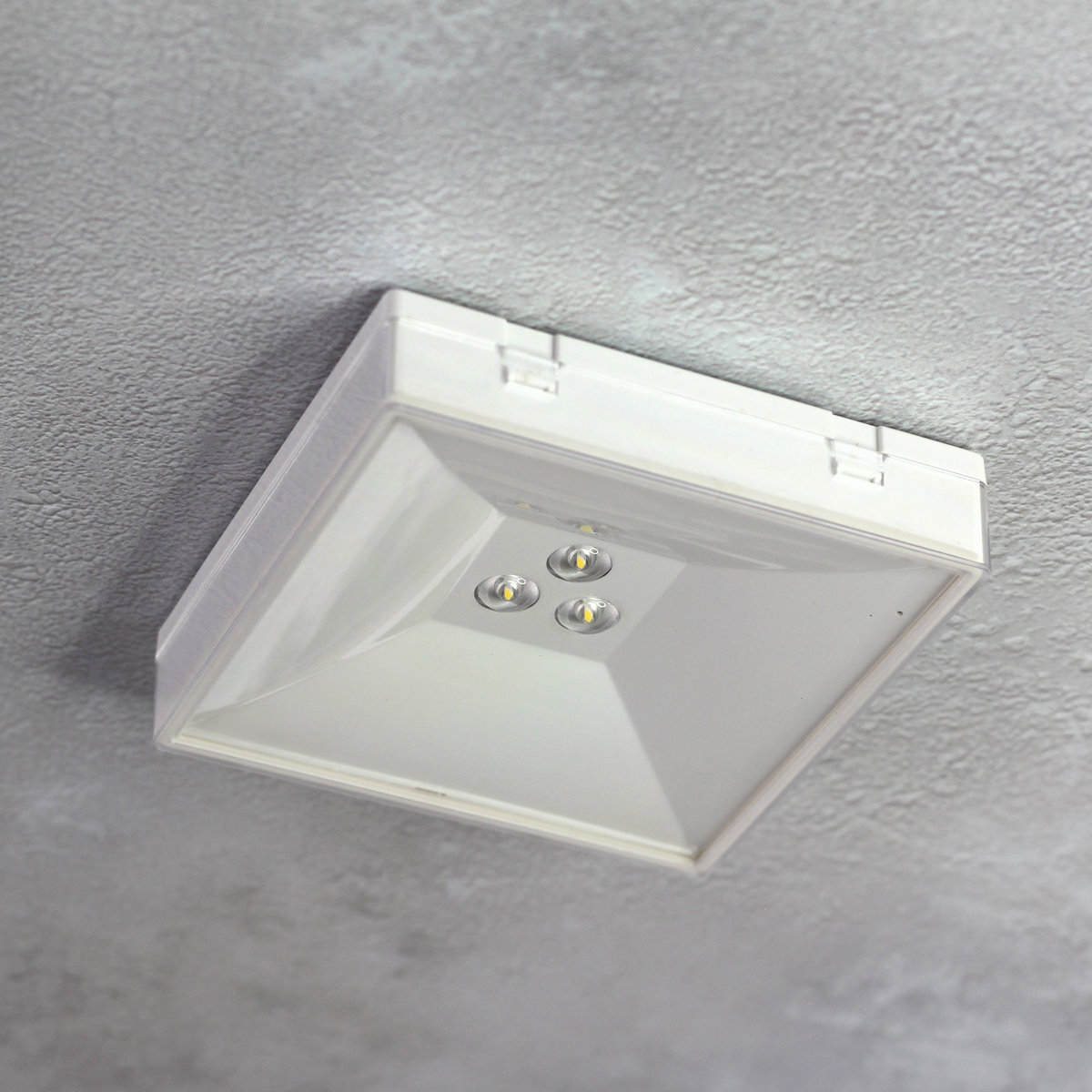

Квадратный аварийный светильник Moncato OT621 SOL IP65 предназначен для накладного монтажа к потолку, на ровные поверхности из нормально воспламеняющихся материалов. Крепление к поверхности потолка осуществляется через отверстия в корпусе светильника. Расстояние между креплениями – 100мм.

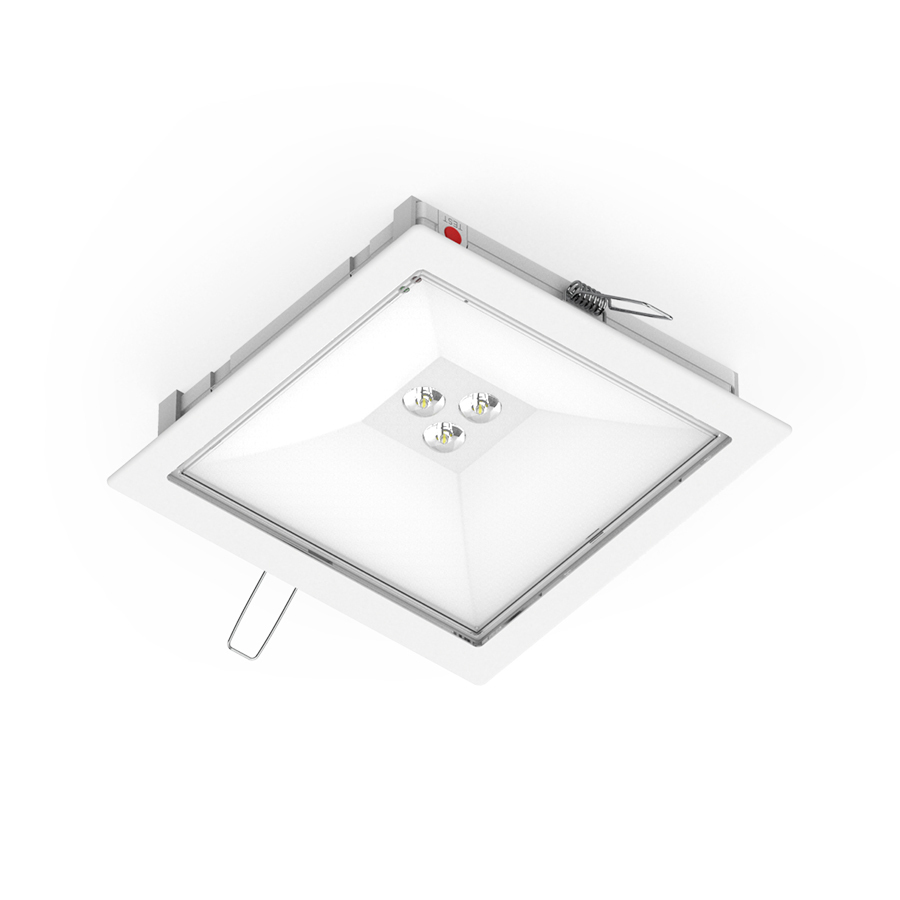

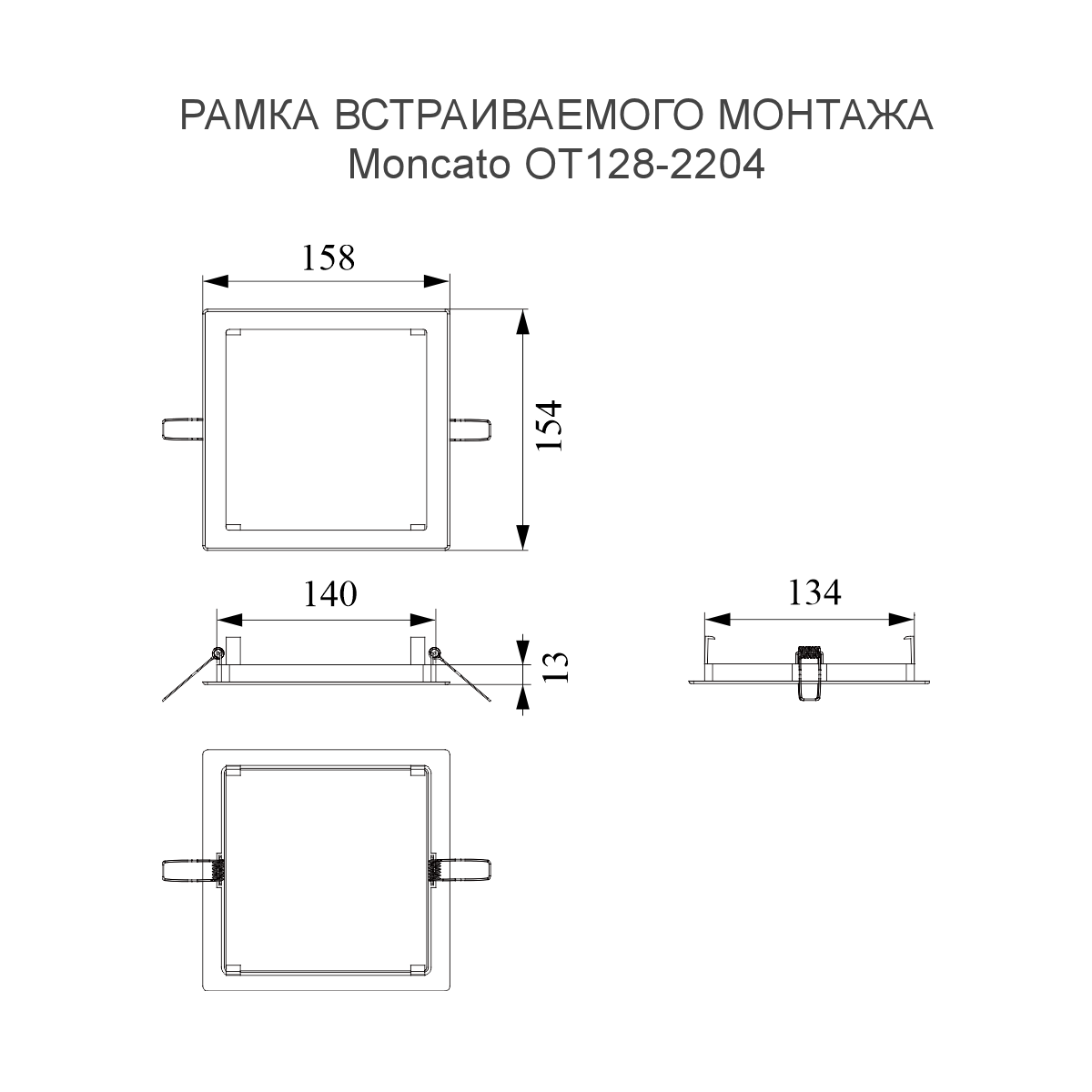

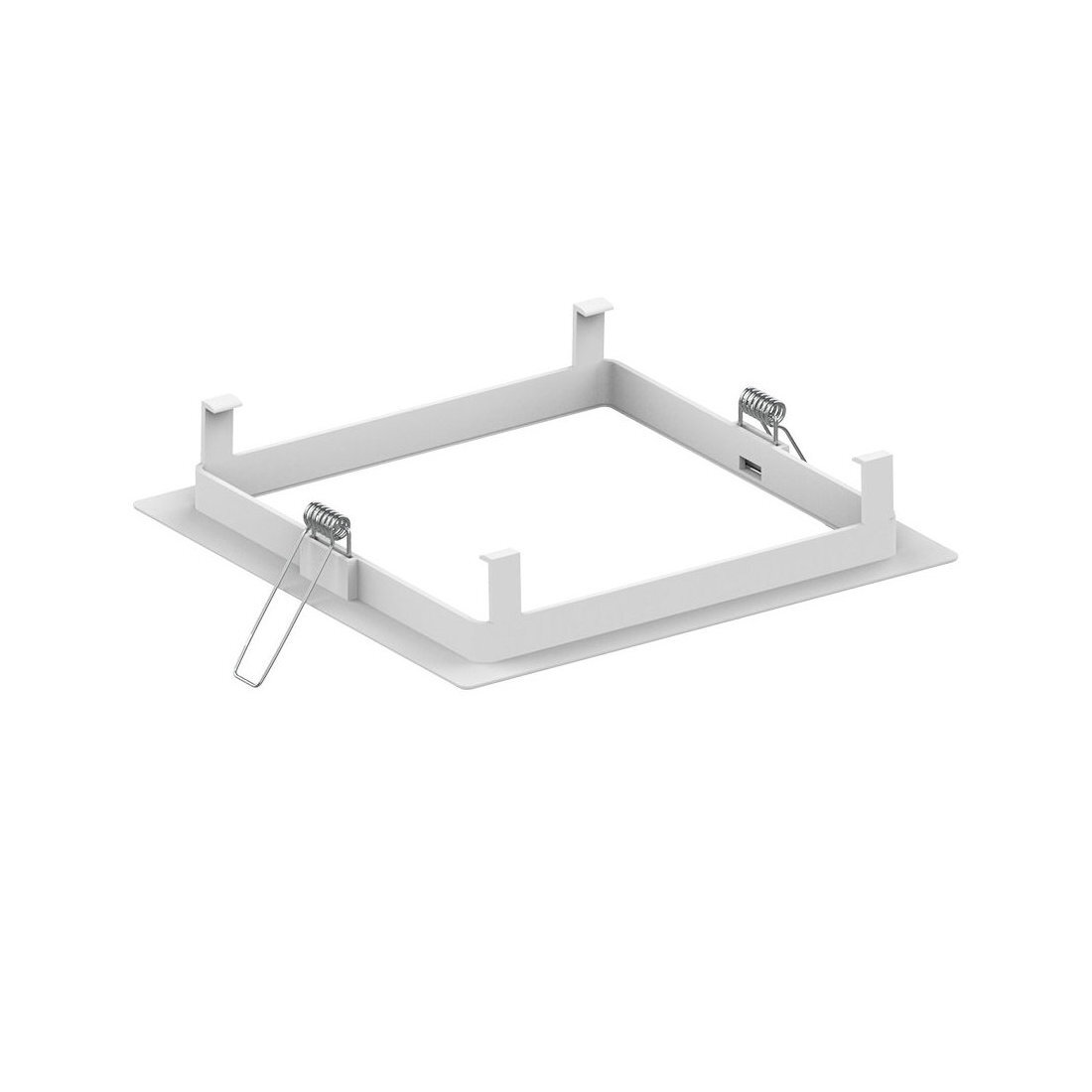

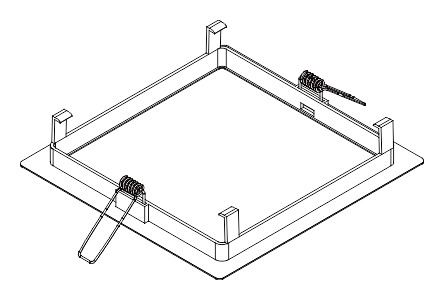

Встраиваемый монтаж осуществляется с использованием дополнительной рамки (код для заказа OT128-2204). Рамка крепится в отверстии потолка при помощи пружинных креплений. Размер врезного отверстия - 140х150мм. Внешний видимый размер рамки - 154х158мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Накладной аварийный светильник Moncato OT621 SOL IP65 предназначен для аварийного эвакуационного освещения. За счет применения универсальной оптики, светильник можно применять, как для антипанического освещения открытых пространств, так и для освещения эвакуационных проходов и путей эвакуации. За счет широкого угла светораспределения светильник идеально подойдет для освещения помещений с низкой и стандартной выстой потолка от 2 до 4 метров.

Светильник аварийного освещения с литий железо-фосфатной аккумуляторной батареей предназначен для использования в сухих отапливаемых помещениях. Температурный диапазон эксплуатации: от 0°C до +40°C.

Аварийный светильник Moncato OT621 SOL IP65 для тех, кто ценит чистоту линий и функциональную элегантность. Его ультратонкий профиль (30 мм) и квадратный формат 130×130 мм создают спокойную, уверенную эстетику. Лаконичный дизайн позволяют ему органично вписываться в разные интерьеры, не перетягивая на себя внимание. Отличное решение для пространств, где важна атмосфера без излишней демонстративности. Светильник подойдет для различных коммерческих пространств — от современных офисов до уютных кафе.

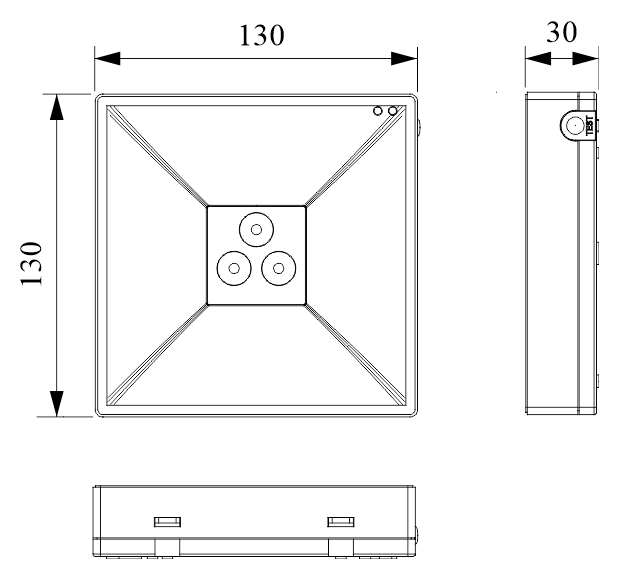

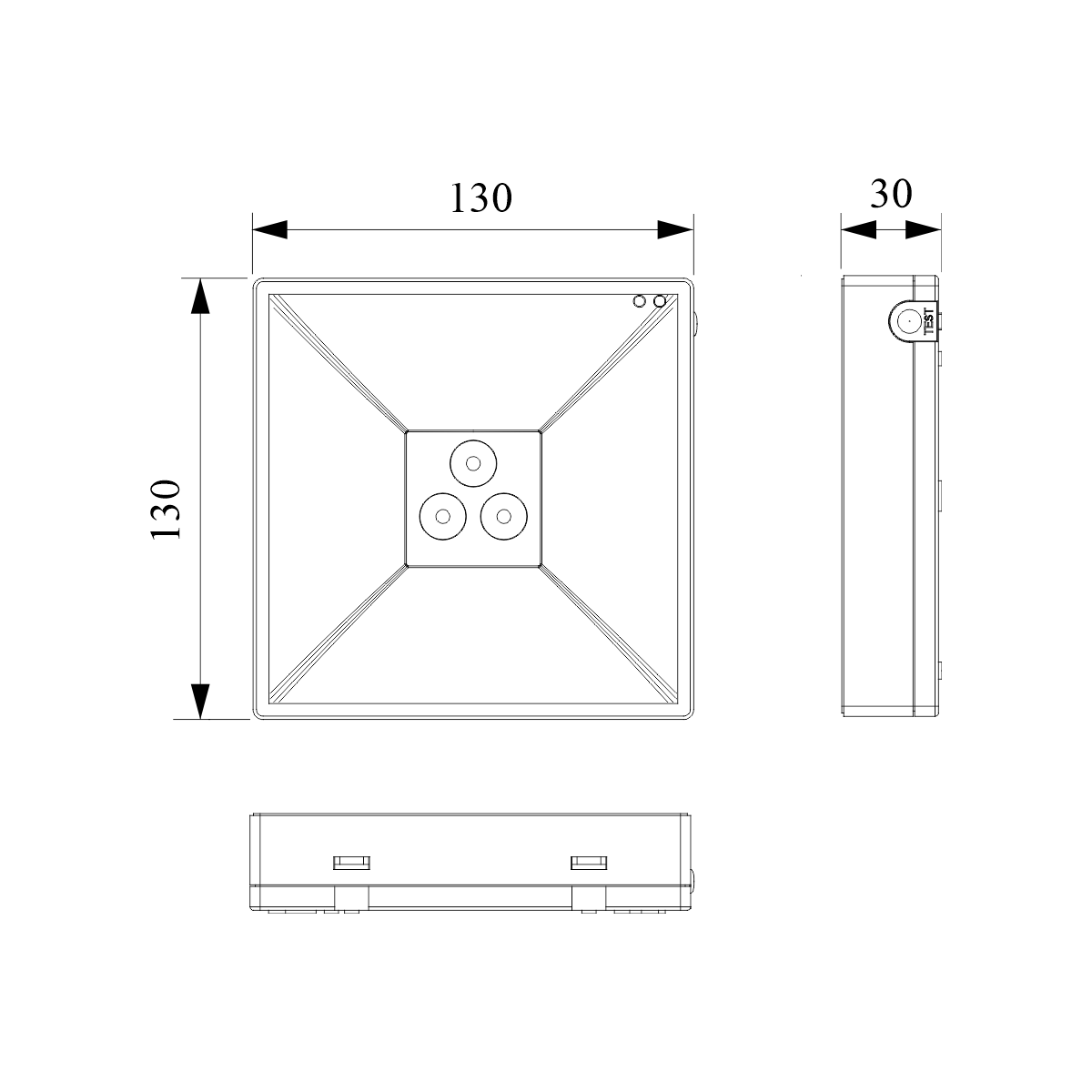

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал корпуса и рассеивателя: PC (100% поликарбонат)
• Цвет корпуса: Белый
• Входное напряжение: 220-240V 50/60Hz
• Максимальная полная потребляемая мощность от сети
  - в режиме постоянного действия - 5.0VA / 7.0VA при подзарядке АКБ
  - в режиме непостоянного действия - 1.0 VA / 3.0 VA при подзарядке АКБ
• Источник света: 3LEDхSMD2835
• Цветовая температура источника света: 4000K
• Индекс цветопередачи: Ra > 80
• Срок службы светодиодов: 50 000 часов
• Оптическая система и светораспределение: SOL линза для открытых пространств

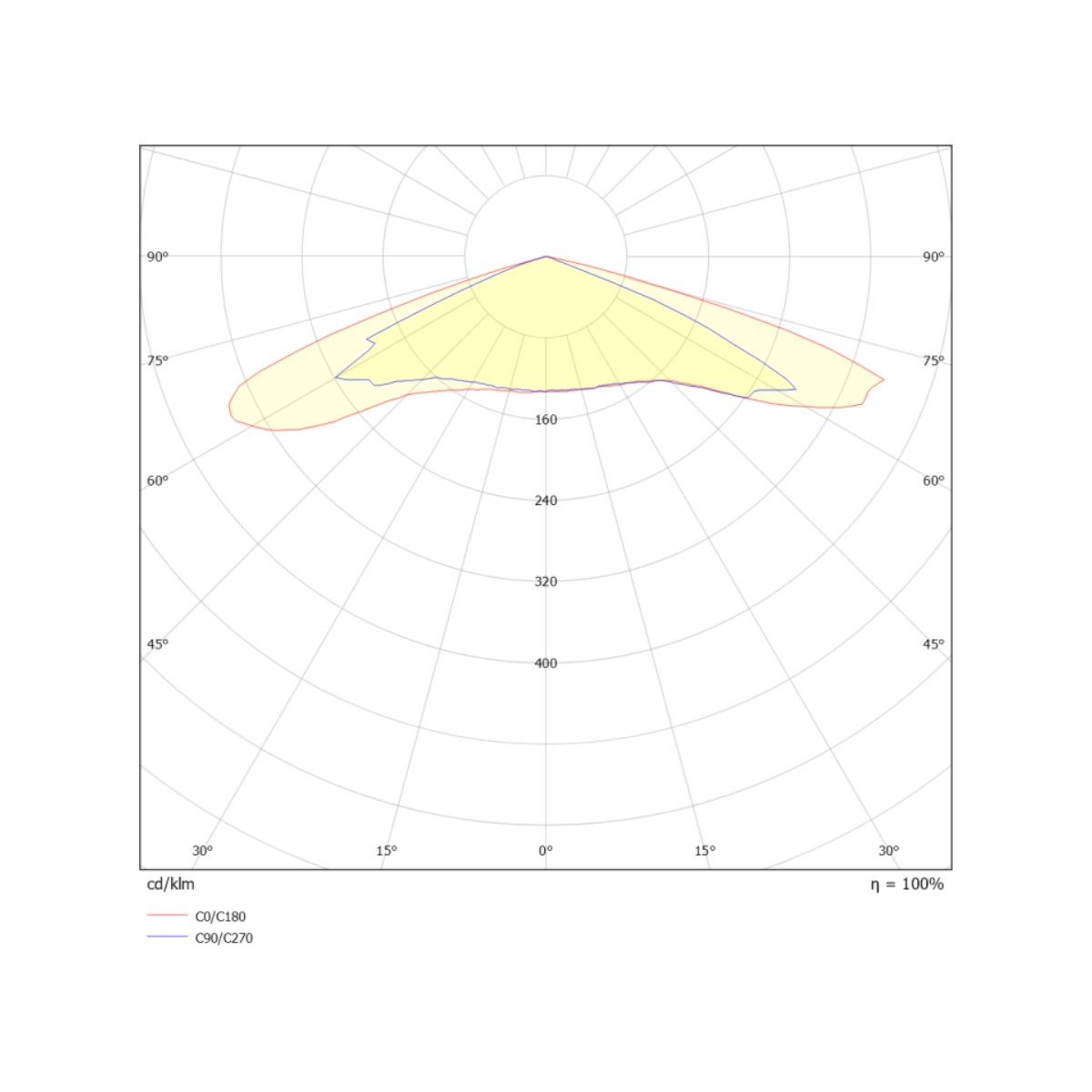

• Угол рассеивания света: 170°
• Световой поток: 100lm от сети / 150lm от батареи
• Режим действия: SA, постоянный или непостоянный
• Продолжительность работы в аварийном режиме: 3H, 3 часа
• Аккумуляторная батарея: 3.2V 1600mAh LiFePO4
• Время заряда аккумуляторной батареи: 24 часа
• Степень защиты от проникновения пыли и влаги: IP65
• Класс защиты от поражения электрическим током: II
• Дистанционное тестирование и телеуправление: по выделенной линии ±12V DC
• Проверка исправности:
  - MT (ручное тестирование, кнопка «ТЕСТ» на корпусе светильника)
  - AT (встроенная функция автоматического тестирования, функциональный и автономный тест)
  - TL (дистанционное тестирование по выделенной линии телеуправления ±8~24V DC) Светодиодная индикация: Зеленый (заряд); Красный (неисправность)
• Температура окружающей среды, Ta: 0 ~ 40℃
• Относительная влажность эксплуатации: менее чем 90%
• Размеры в собранном виде: 130x130x30мм
• Вес: 0,270 кг

Цена на квадратный аварийный светильник Moncato OT621 SOL IP65

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

Как оформить заказ и купить накладной квадратный аварийный светильник Moncato OT621 SOL IP65

Используйте следующую спецификацию для планирования заказа:

1. OT621-2201 LED SOL 150 SA 3H AT-TL IP65 Moncato Светильник аварийного освещения
2. OT150-2539 Пульт дистанционного управления
3. OT128-2204 Комплект для встраиваемого монтажа

Для удобства заказа скачайте Спецификацию для заказа
