Светильники аварийного освещения высоких помещений и зон повышенной опасности Moncato OT600-2606 IP65

ТИП СВЕТИЛЬНИКА
Светильник аварийного освещения большой мощности с высоким световым потоком.

КАТЕГОРИЯ СВЕТИЛЬНИКА
Светодиодный аварийный светильник, потолочный светильник или указатель, настенный светильник или указатель, светильник освещения помещений с повышенной опасностью, светильник аварийного освещения в высоких помещениях, накладной аварийный светильник, встраиваемый аварийный светильник, светодиодный аварийный светильник.

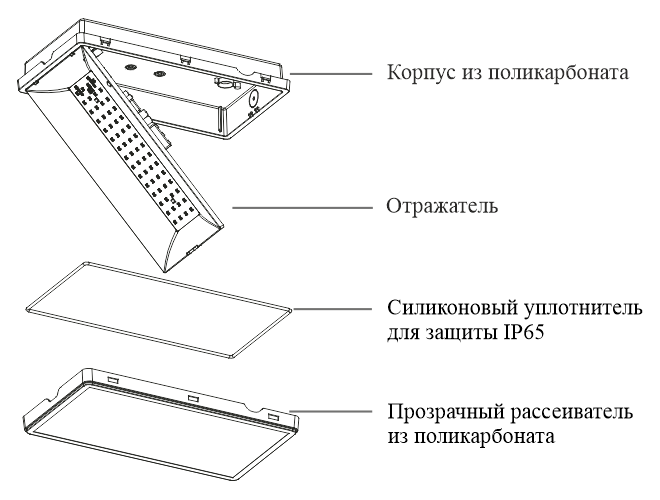

КОНСТРУКЦИЯ

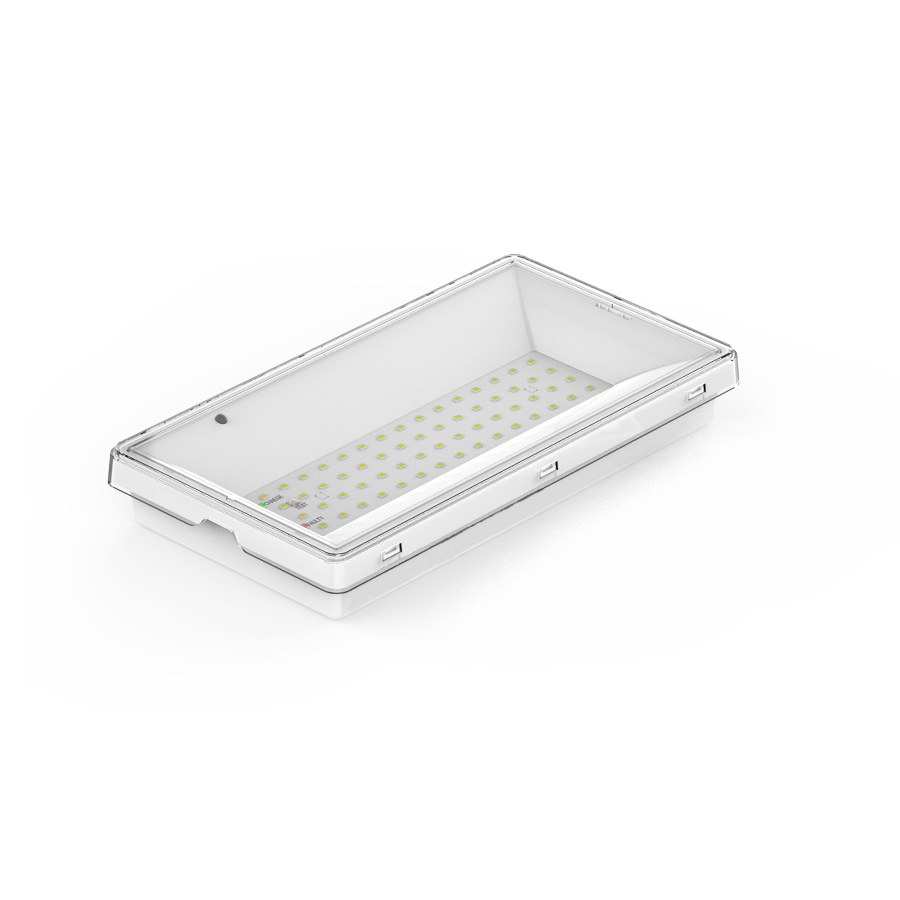

Светильник поставляется в белом ударопрочном корпусе из поликарбоната, имеет современный, эргономичный дизайн и большое табло с дальностью распознавания до 25 метров, с соотношением сторон 1:2. Верхняя крышка светильника выполнена в виде прозрачного рассеивателя, изготовлена из поликарбоната с высокой степенью светопропускания.

Крепление рассеивателя к корпусу выполняется по современной технологии при помощи шести защелок типа click. Дополнительная силиконовая прокладка между корпусом и рассеивателем создает высокую герметичность и обеспечить степень защиты от проникновения пыли и влаги на уровне IP65.

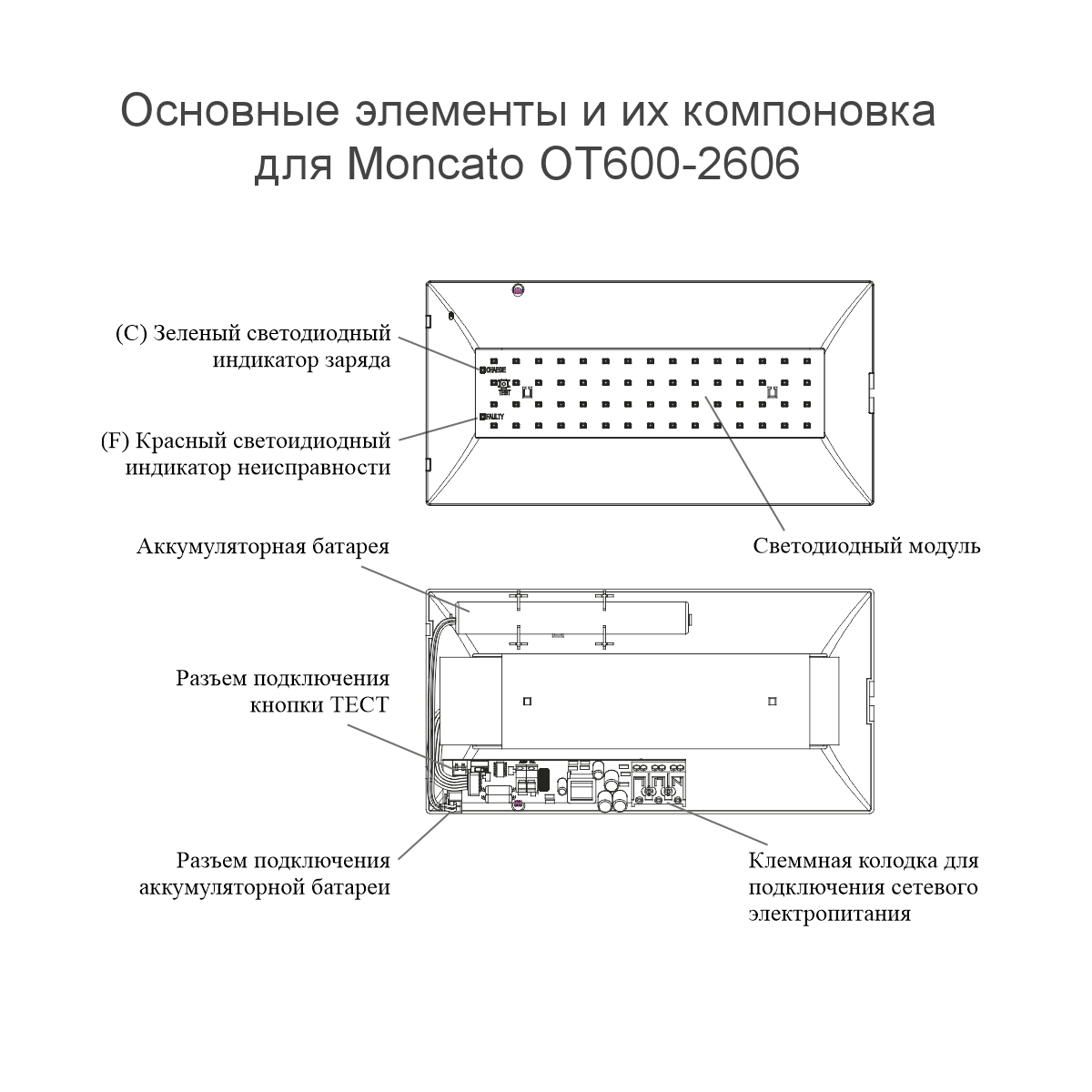

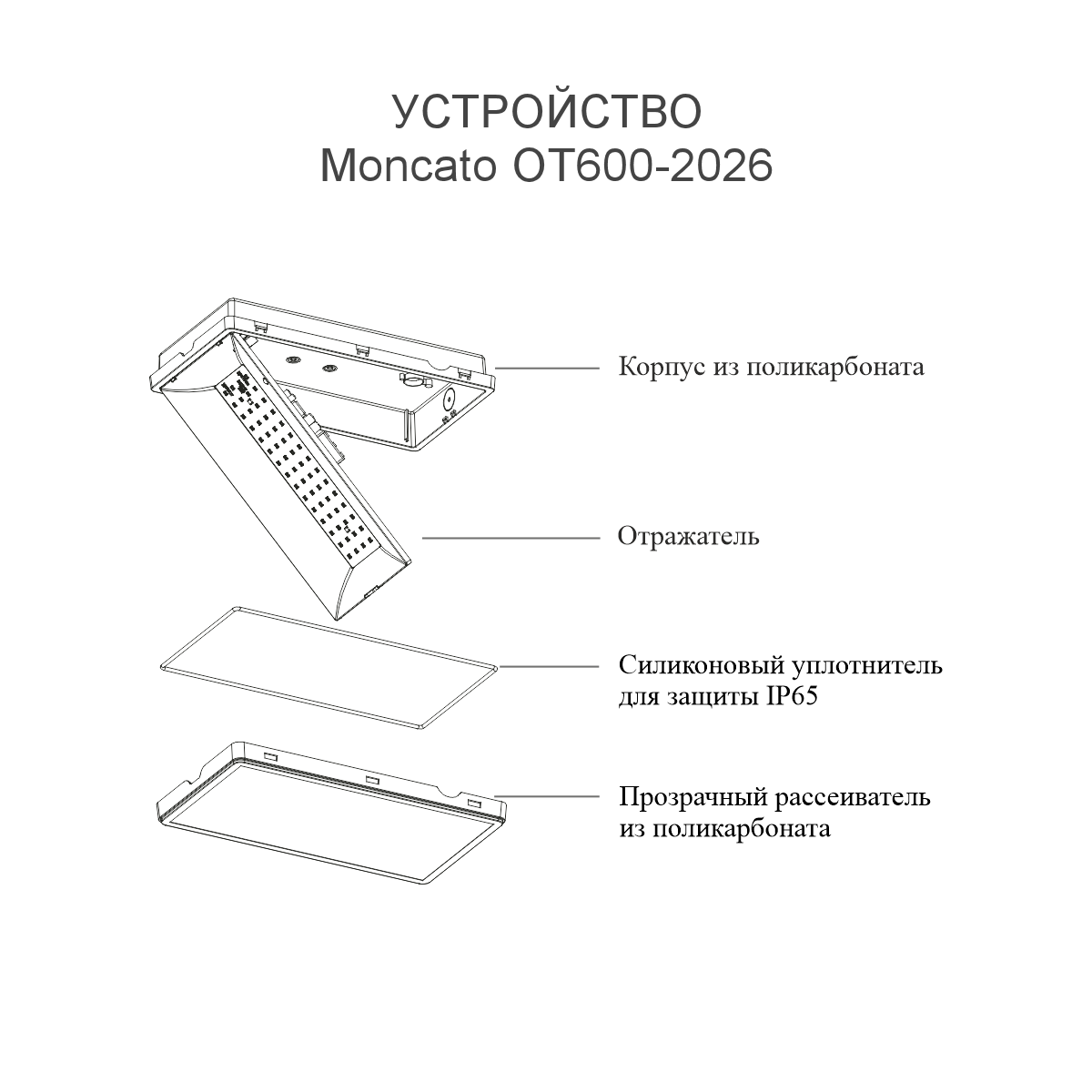

КОМПОНОВКА
В корпус светильника встраивается белый отражатель. Все основные элементы светильника монтируются к отражателю. С лицевой стороны расположен светодиодный модуль, а с обратной - установлена электронная плата и аккумуляторная батарея.

Отражатель легко снимается. В корпусе светильника с боковых сторон предусмотрены специальные пазы. Пазы позволяют установить отражатель перпендикулярно корпусу, и сделать выполнение электромонтажных работ удобнее.

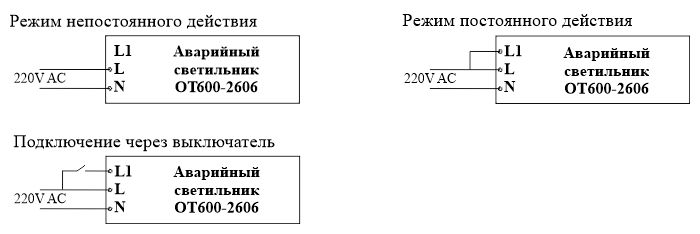

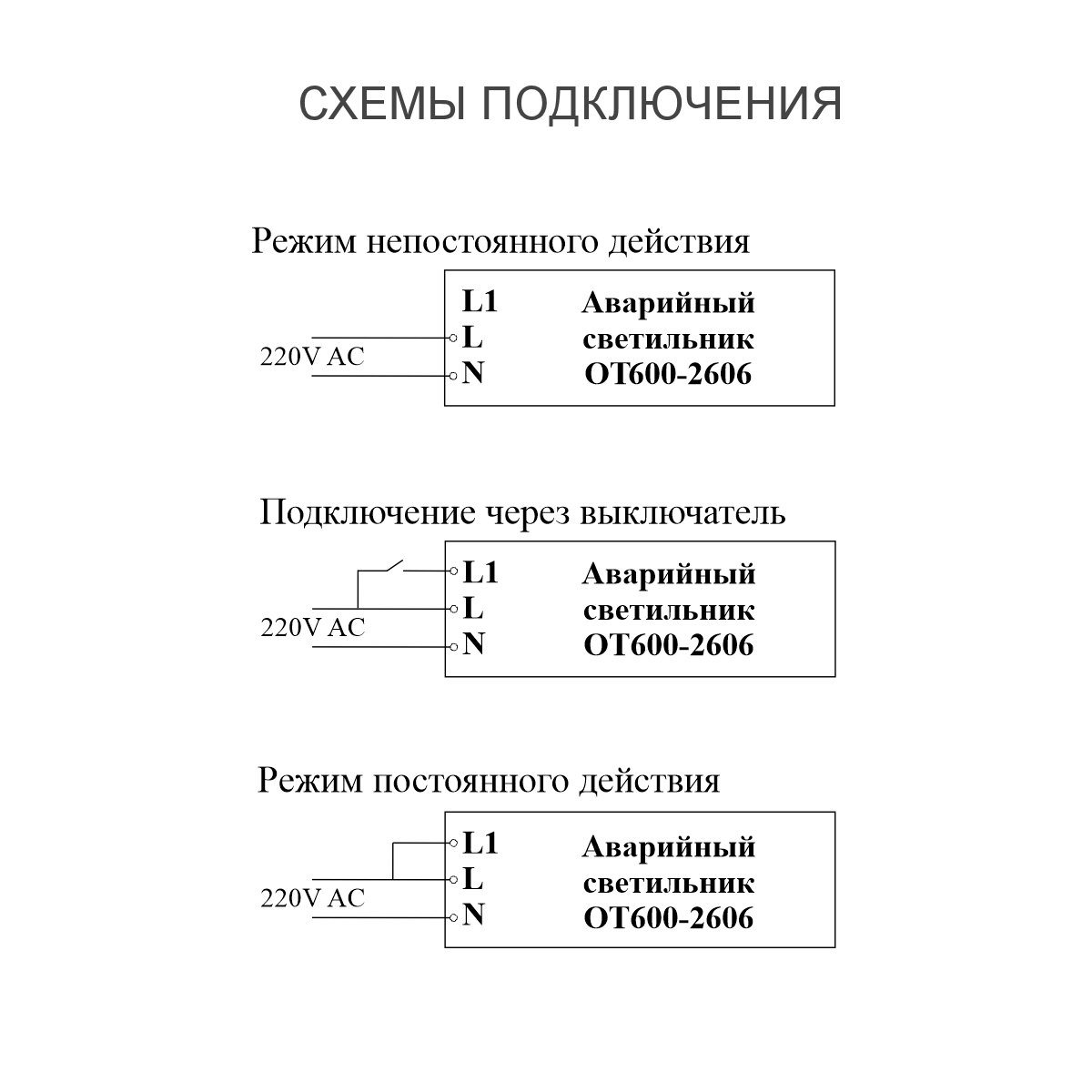

СХЕМЫ ПОДКЛЮЧЕНИЯ
Светильник для аварийного освещения помещений с повышенной опасностью Moncato OT600-2606 подключается к аварийной линии электропитания с сетевым напряжением 220-240V AC 50/60Hz. Подключение светильника может быть выполнено в режиме постоянного действия, непостоянного действия или через выключатель.

РЕЖИМЫ РАБОТЫ

Режим постоянного действия

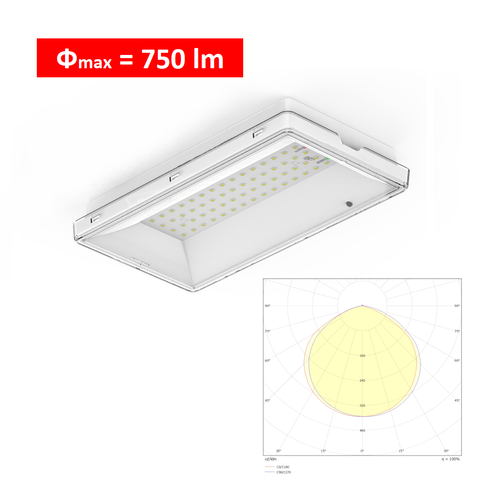

В режиме постоянного действия светодиодный модуль включается при подаче входного сетевого напряжения. Включаются все 60 светодиодов, световой поток равен 750lm, а максимальная потребляемая мощность аварийного светильника - 16VA.

Режим непостоянного действия

В режиме непостоянного действия светодиодный модуль включается только при аварийной работе от собственной аккумуляторной батареи. При подключении входного напряжения - светодиодный модуль не светится, максимальная потребляемая мощность (при работе зарядного устройства) составляет не более 4VA.

Подключение через выключатель

Подключение светильника через выключатель позволяет управлять режимами работы светильники и переключать его в постоянный или непостоянный режим действия.

Аварийный режим

Не зависимо от подключенного режима действия, при отключении входного сетевого электропитания аварийный светильник Moncato OT600-2606 автоматически переключается в аварийные режим работы и работает в автономном режиме от собственной аккумуляторной батареи. В аварийном режиме к батареи подключаются только 30 светодиодов, а световой поток составляет 450lm.

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Для достижения светового потока 450lm в светильнике для освещение помещений с повышенной опасностью применяется современная литий-никель-кобальт-марганец-оксидная Li(NiCoMn)O2 аккумуляторная батарея. Емкость аккумуляторной батареи обеспечивает автономную работу в течение 3 часов. Зарядное устройство светильника обеспечивает полный заряд батарея в течение 24 часов. Батарея Li(NiCoMn)O2 сочетает в себе безопасность и высокую энергоемкостью. Применение батареи с высокой удельной энергией позволяет обеспечить высокий световой поток в аварийном режиме и компактно разместить батарею в корпусе аварийного светильника.

ТЕСТИРОВАНИЕ ИСПРАВНОСТИ
Для выполнения проверки исправности в светильнике предусмотрен следующий функционал:

Ручное тестирование

На корпусе светильника установлена герметичная кнопка TEST с защитой IP65. Кнопка TEST применяется для имитации отключения входного сетевого напряжения, позволяет проверить функцию переключения в аварийный режим, работу светодиодного модуля и наличие заряда в аккумуляторной батарее.

Автоматическое тестирование

Выполняется без участия человека на периодической основе.
Каждые 30 дней выполняется функциональный тест для проверки работоспособности светодиодного модуля и аккумуляторной батареи.
Каждые 180 дней выполняется тест на автономность путем прогона аккумуляторной батареи на 3 часа автономной работы и проверки работоспособности светодиодного модуля.

Беспроводное тестирование

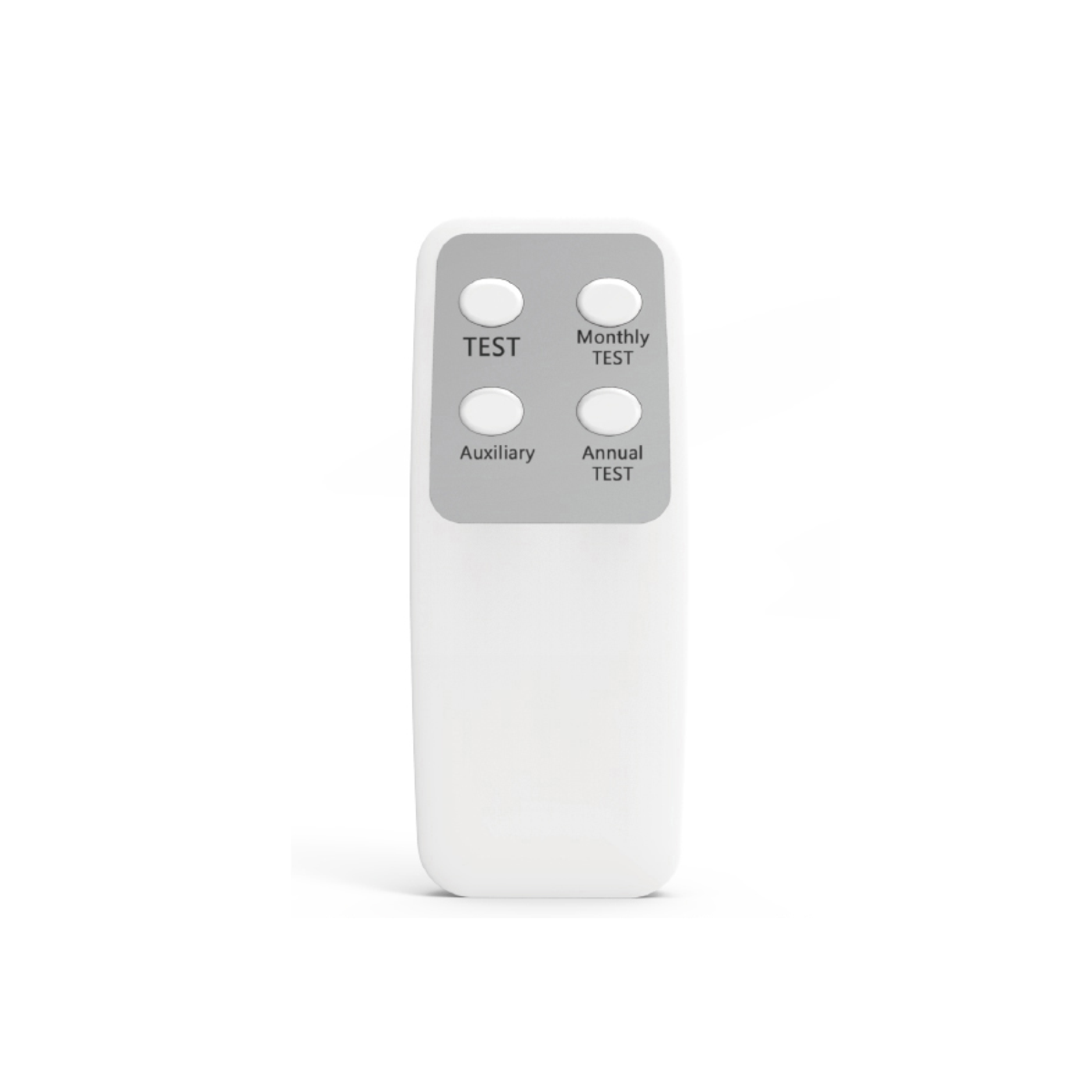

Выполняется при помощи Пульта дистанционного управления OT150-2539. Пульт ДУ заказывается отдельно, позволяет выполнять операции ручного и автоматического тестирования.

Автоматическое и беспроводное тестирование удобно при установке светильников в труднодоступных местах. Например, для аварийного освещения в высоких помещениях.

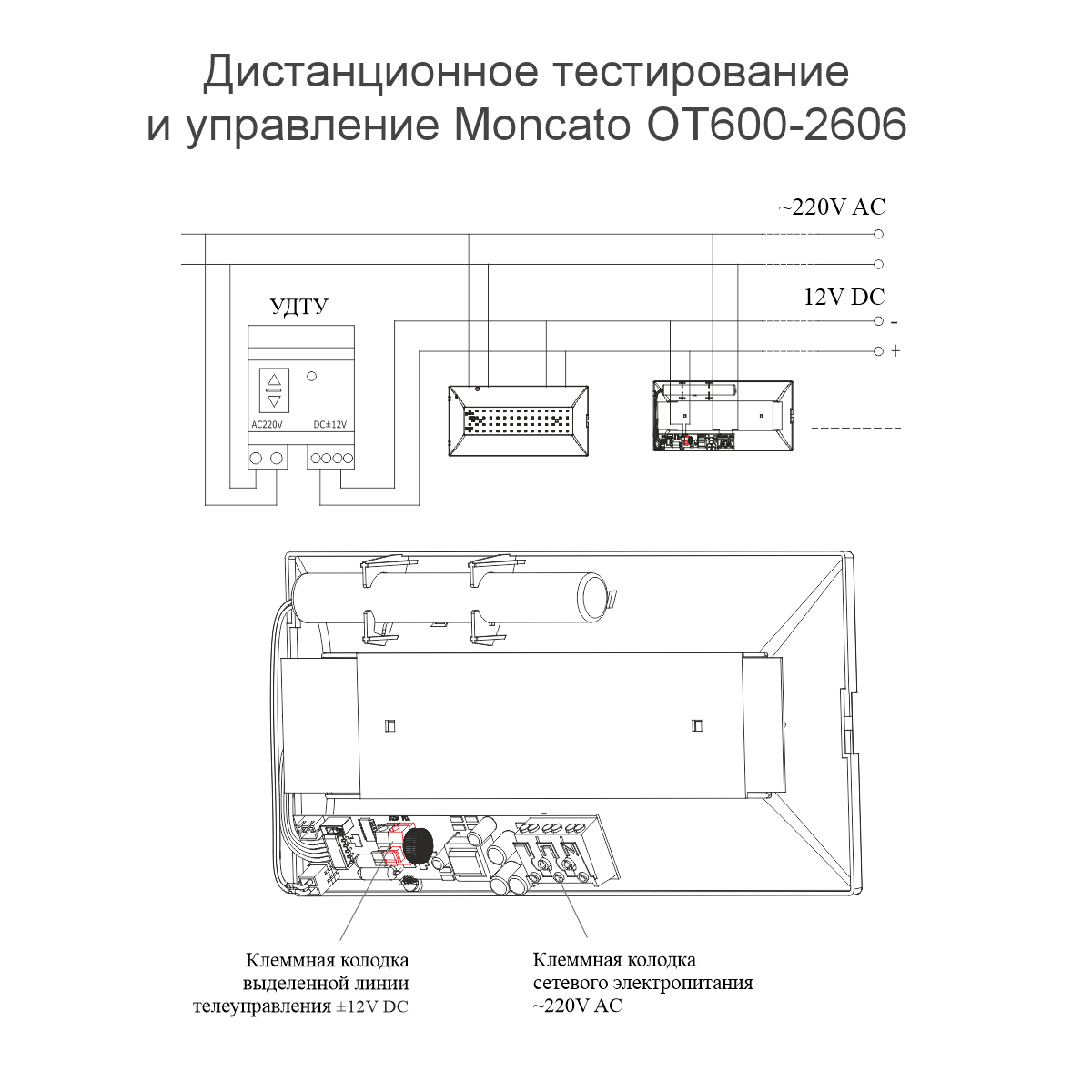

ДИСТАНЦИОННОЕ ТЕСТИРОВАНИЕ И ТЕЛЕУПРАВЛЕНИЕ

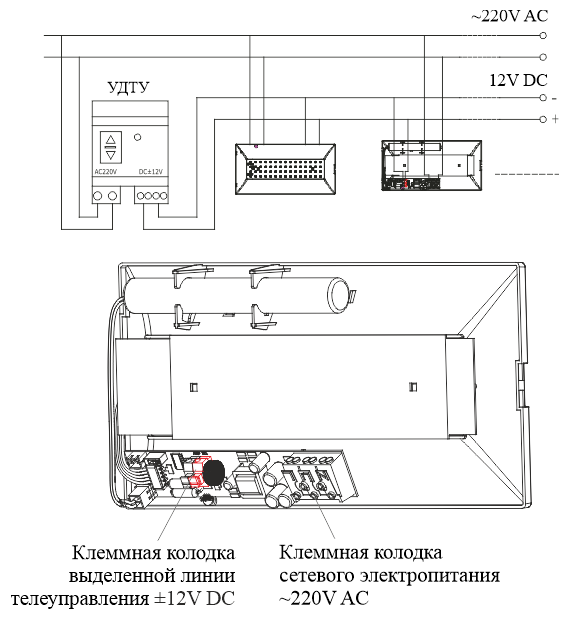

Светильник аварийного освещения зон повышенной опасности Moncato OT600-2606 имеет встроенную функцию телеуправления. Телеуправление светильником выполняется через Устройство дистанционного тестирования и управления (УДТУ) по выделенной низковольтной линии с напряжением питания ±12V DC. Для подключения светильника к УДТУ используется отдельная клеммная колодка TM ±12V DC, расположенная на плате светильника.

Функция телеуправления позволяет дистанционно переключать светильник аварийного освещения в следующие режимы работы:

1. Аварийный режим – дистанционное включение аварийного режима. Равносильно нажатию кнопки «ТЕСТ». Выполняется функциональный тест на проверку исправности.

Удобен для принудительного тестирования группы светильников в высоких помещениях.

2. Спящий режим / Режим покоя – дистанционное отключение аварийной функции, блокировка батареи. Применяется для сохранения заряда аккумуляторной батареи светильника при плановом отключении рабочего питания.

3. Режим телеуправления отключен.

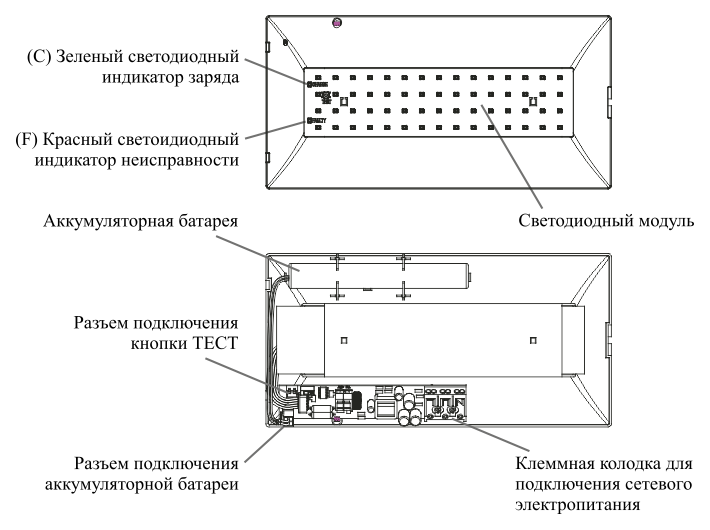

КОНТРОЛЬ ИСПРАВНОСТИ
На плате светодиодного модуля расположены два светодиодных индикатора. Зеленый светодиодный индикатор используется для отображения штатной работы зарядного устройства, сбоя сети электропитания, неисправности батареи или для режимов автоматического тестирования. Красный светодиодный индикатор используется для отображения неисправности батареи, неисправности источников света или в случае сбоя тестирования на автономность. Зеленый и красный индикаторы могут быт постоянно выключены, постоянно включены или мигать с частотой 1 раз в секунду или 2 раза в секунду. Комбинация сигналов зеленого и красного индикаторов позволяет определить исправность аварийного светильника. Подробнее смотрите в Инструкции по эксплуатации и техническом паспорте Moncato OT600-2606.

СПОСОБ УСТАНОВКИ
Светильник аварийного освещения помещений и зон повышенной опасности Moncato OT600-2606 предназначен для накладного или встраиваемого монтажа на стены или к потолку. При накладном монтаже крепление светильника осуществляется через отверстия в корпусе. Расстояние между креплениями – 180мм.

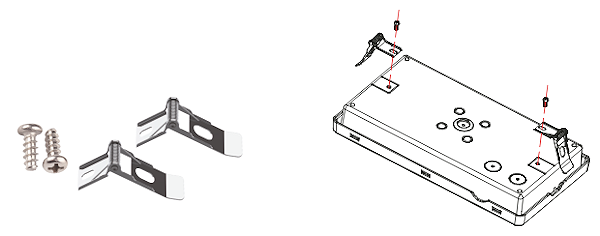

Встраиваемый монтаж осуществляется с использованием пружинных креплений OT121-2541 (приобретаются отдельно). Нижняя часть корпуса монтируется в потолок, при этом рассеиватель выступает над поверхностью стены или потолка, придавая светильнику элегантный и утонченный вид. Размер врезного отверстия 255х129мм.

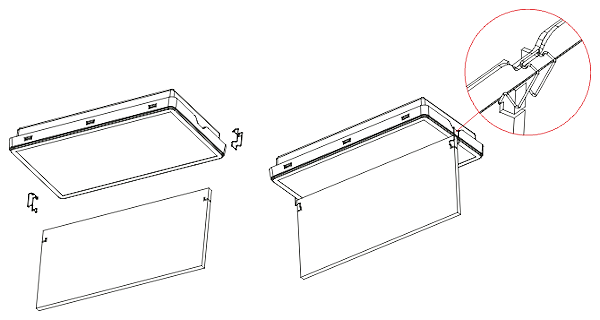

Для проектов, где светильник используется в качестве двухстороннего эвакуационного указателя IP65, применяется дополнительное двухстороннее табло из акрилового стекла OT120-2540 (заказывается отдельно). Табло надежно крепится к указателю при помощи упругих жестких проволочных зажимов.

Подключение электропитания выполняется через герметичные кабельные вводы. Для этого, на корпусе указателя (с трех боковых и с задней стороны), предусмотрены места для установки герметичных кабельных вводов под отверстия диаметром 20мм. В комплект поставки входит один герметичный ввод M20хD7-10мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Светильник аварийного освещения Moncato OT600-2606 обладает высоким световым потоком, может успешно применяться для: освещения помещений и зон с повышенной опасностью; освещения помещений с высокими потолками; антипанического освещения открытых пространств; освещения путей эвакуации, эвакуационных проходов, лестниц, коридоров.

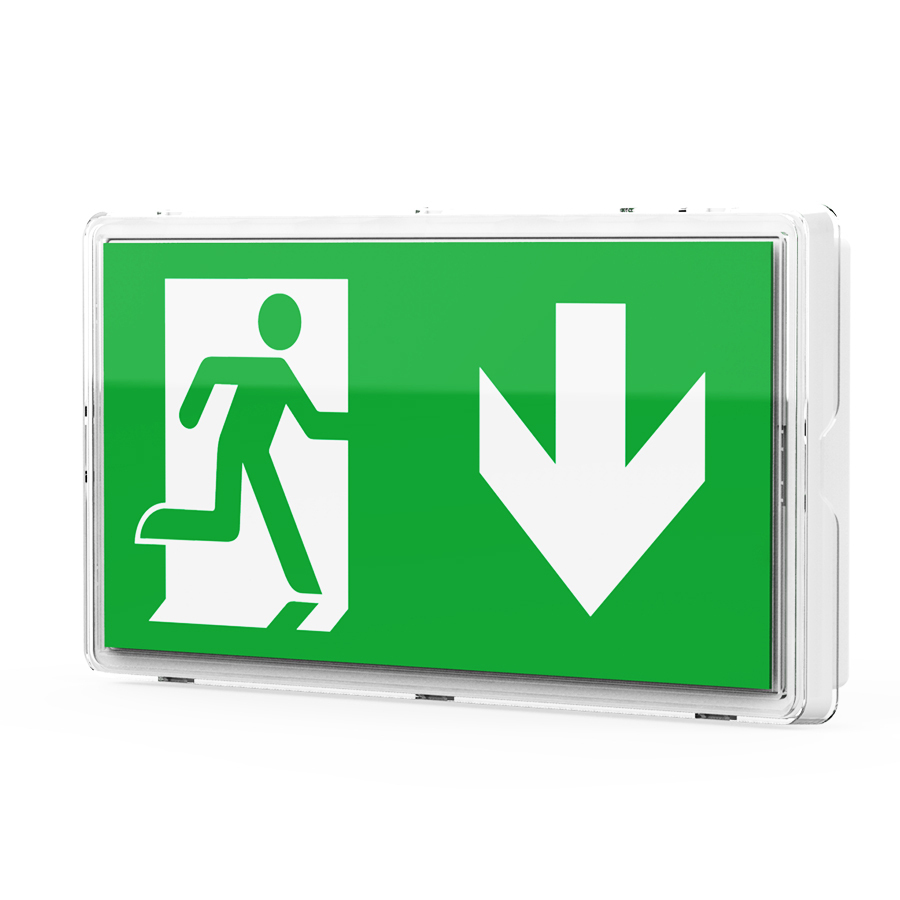

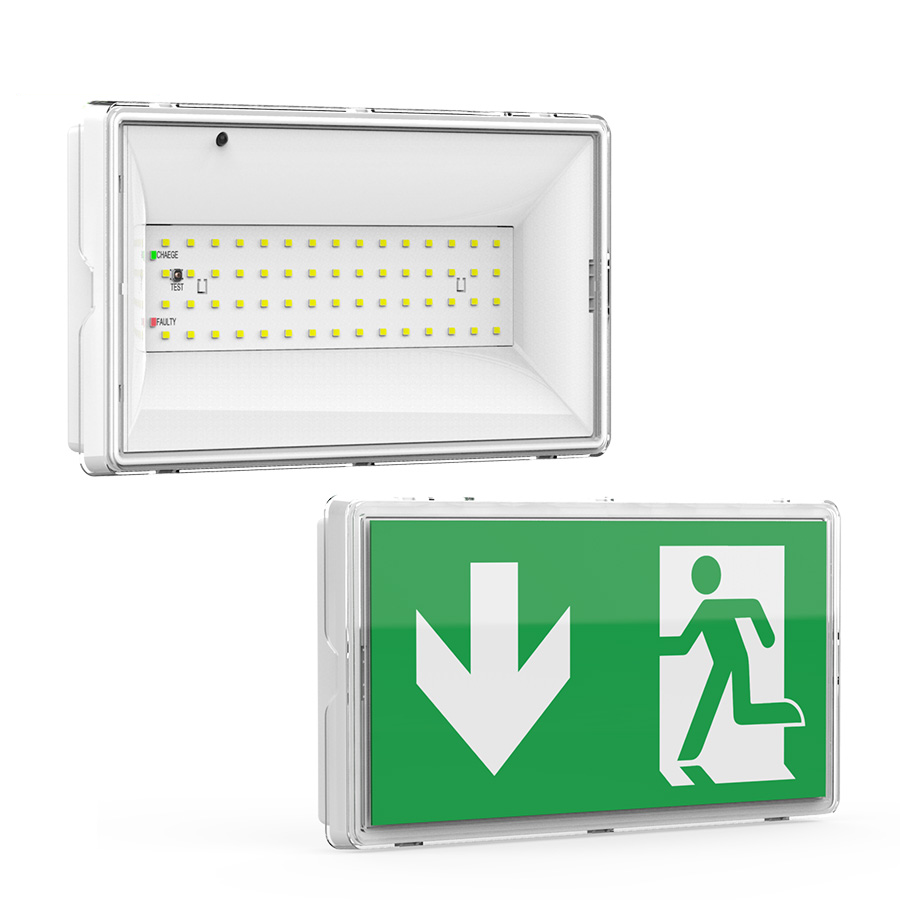

Светильник может использоваться в качестве эвакуационного указателя совместно со знаками безопасности. Знаки изготавливаются из специальной светорассеивающей самоклеящейся пленки. Наносятся при монтаже непосредственно на поверхность рассеивателя. Для заказ доступны знаки любого вида, с любой надписью, на зеленом, красном или любом другом фоне.

Высокая степень защиты от пыли и влаги IP65 позволяет применять светильники в подземных автомобильных парковках, на складах, в промышленных и технических помещениях. Также светильник хорошо подойдет для медицинских и других помещений, где необходима периодическая влажная уборка.

Светильники Moncato OT600-2606 с аккумуляторной батареей предназначены для применения в сухих отапливаемых помещениях с температурой внешней среды от 0 до +40°С.

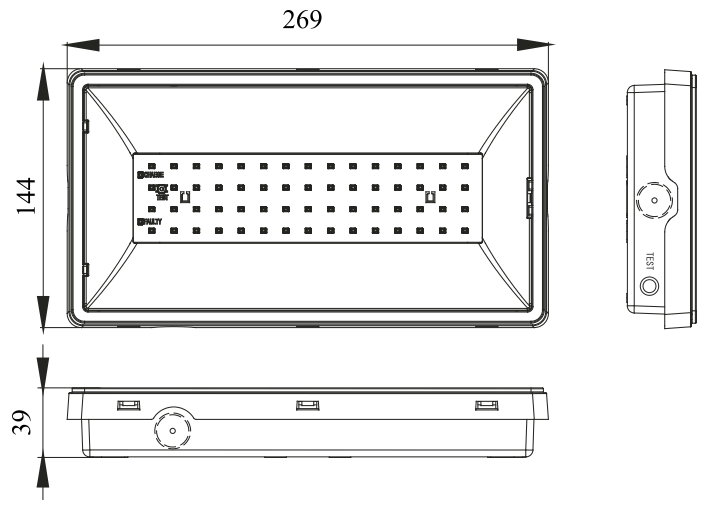

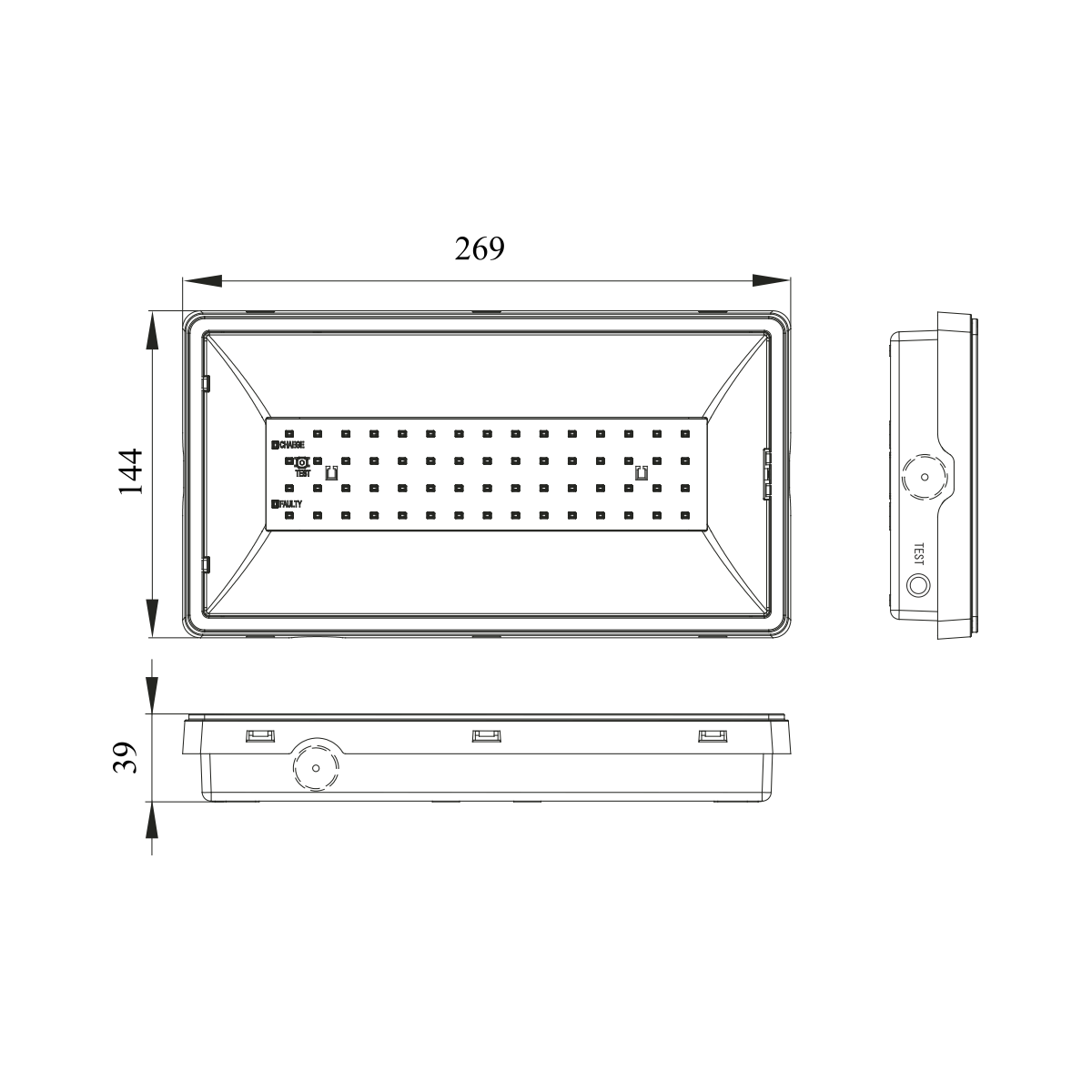

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса и рассеивателя: PC (100% поликарбонат)
Цвет корпуса: Белый
Входное напряжение: 220-240V 50/60Hz
Источник света: 60LEDхSMD 2835
Цветовая температура источника света: 4000K
Индекс цветопередачи: Ra > 80

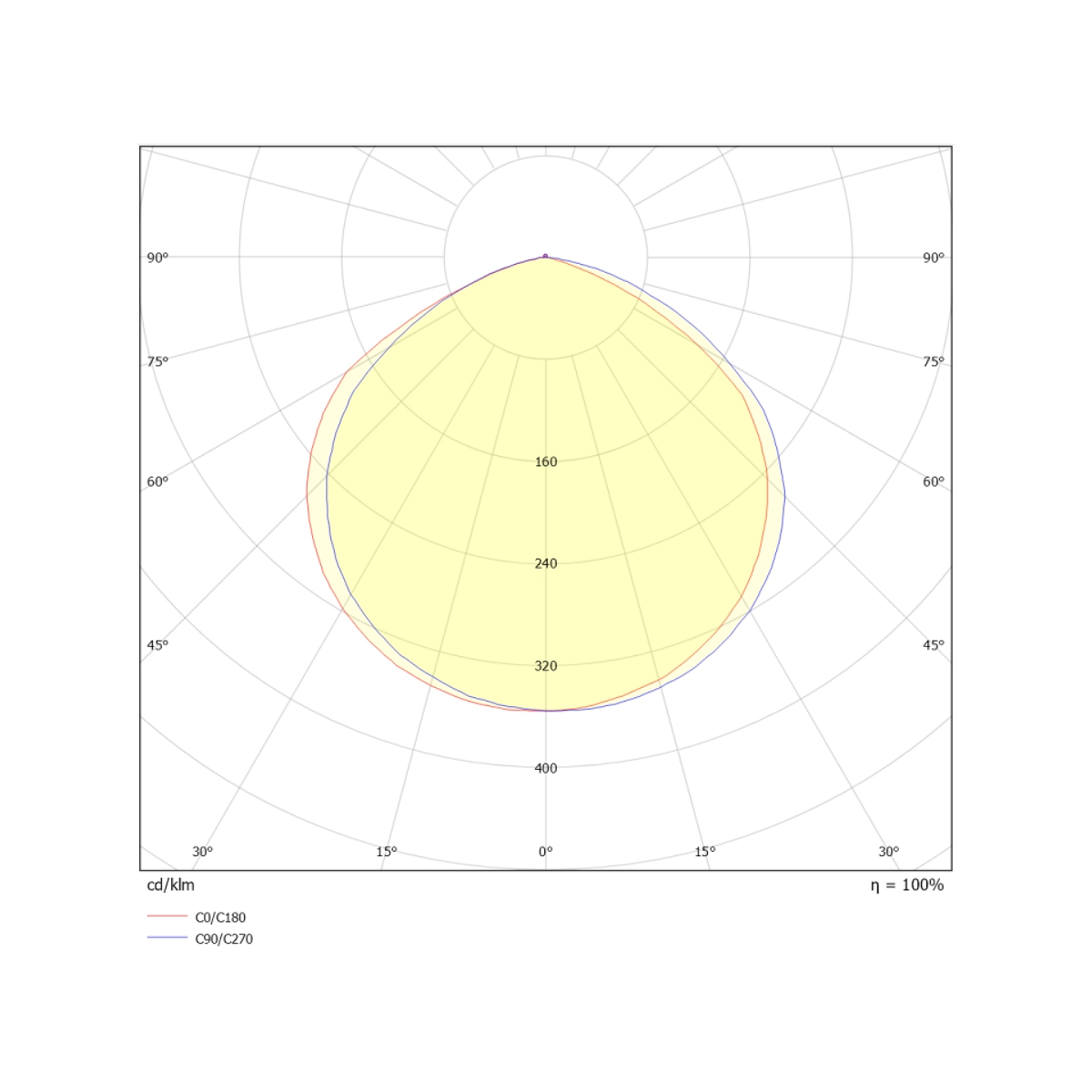

Угол рассеивания: 120°
Срок службы светодиодов: 50 000 часов
Режим действия: SA, постоянный или непостоянный
Максимальная потребляемая мощность от сети:
     - в режиме постоянного действия - 16.0 VA
     - в режиме непостоянного действия - 4.0 VA
Световой поток:
     - при работе от сети в режиме постоянного действия - 750lm
     - при работе от батареи в аварийном режиме - 450lm
Продолжительность работы в аварийном режиме: 3H, 3 часа
Аккумуляторная батарея: 3.7V 4000mAh Li(NiCoMn)O2
Время заряда аккумуляторной батареи: 24 часа
Степень защиты от проникновения пыли и влаги: IP65
Класс защиты от поражения электрическим током: II
Дистанционное тестирование и телеуправление: по выделенной линии ±12V DC
Проверка исправности:
     - MT, ручное тестирование, кнопка «ТЕСТ» на корпусе светильника;
     - AT, встроенная функция автоматического тестирования, функциональный и автономный тест;
     - RT, дистанционное тестирование через беспроводной пульт управления;
     - EM, дистанционное тестирование по выделенной линии телеуправления.
Светодиодная индикация: Зеленый (заряд); Красный (неисправность)
Температура окружающей среды, Ta: 0 ~ 40℃
Относительная влажность эксплуатации: менее чем 90%
Размеры в собранном виде: 269x144x39мм
Вес: 0,670 кг

Цена на светильник аварийного освещения высоких помещений и зон повышенной опасности Moncato OT600-2606 IP65

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

Как оформить заказ и купить аварийный светильник Moncato OT600-2606 IP65

Используйте следующую спецификацию для планирования заказа:
1. OT600-2606 LED SO 750 SA 3H AT-RT TL IP65 Moncato Светильник аварийного освещения
2. OT150-2539 Пульт дистанционного управления
3. OT121-2541 Комплект для встраиваемого монтажа
4. OT120-2540 Двухстороннее табло из акрилового стекла
5. Пиктограммы 125х250, самоклеящаяся пленка, белый кант

Для удобства заказа скачайте: Спецификацию Moncato OT600-2606 IP65
