Встраиваемый светильник для аварийного освещения OT824-2386 LED SO 150 SA 3H AT Moncato

ТИП СВЕТИЛЬНИКА

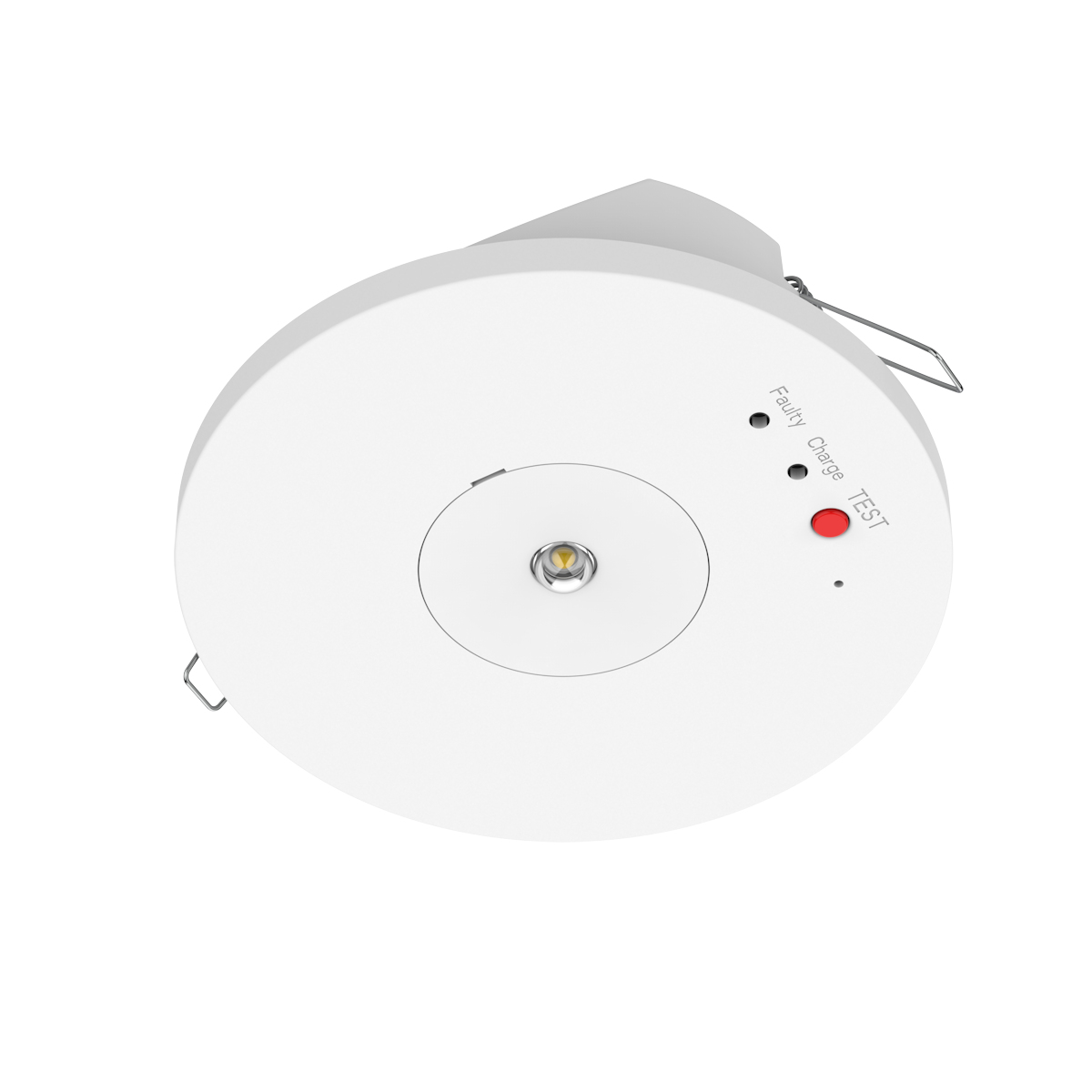

Moncato OT824-2386 — это светодиодный встраиваемый светильник для аварийного освещения, предназначенный для эвакуационного и антипанического освещения открытых пространств и путей эвакуации. Компактный корпус классической круглой формы выполнен в минималистичном стиле со строгими геометрическими линиями, что позволяет светильнику органично вписываться в коммерческие и офисные интерьеры.

Светильник предназначен для встраиваемого монтажа в потолки из гипсокартона и подвесные потолки типа Армстронг, а входящая в комплект декоративная рамка позволяет выполнить накладной монтаж к перекрытиям потолков из нормально воспламеняемых материалов. Универсальность монтажа дополняется сменной оптикой: светильник аварийного освещения поставляется с оправой SO для антипанического освещения открытых пространств и съёмной оправой SC для освещения путей эвакуации и коридоров. Замена оптики выполняется без разбора корпуса.

КАТЕГОРИЯ СВЕТИЛЬНИКА

Светодиодный аварийный светильник; светильник для аварийного освещения путей эвакуации; светильник для антипанического освещения; встраиваемый аварийный светильник; аварийный светильник для потолка Армстронг; светильник эвакуационного освещения для гипсокартонных потолков; светильник постоянного действия для аварийного освещения.

КОНСТРУКЦИЯ И КОМПОНОВКА

Корпус светильника изготовлен из ударопрочного поликарбоната (PC, 100%), не поддерживающего горение, что исключает распространение пламени в случае короткого замыкания. Материал корпуса обеспечивает высокую механическую прочность при минимальном весе — светильник в сборе с декоративным кольцом весит всего 0,185 кг.

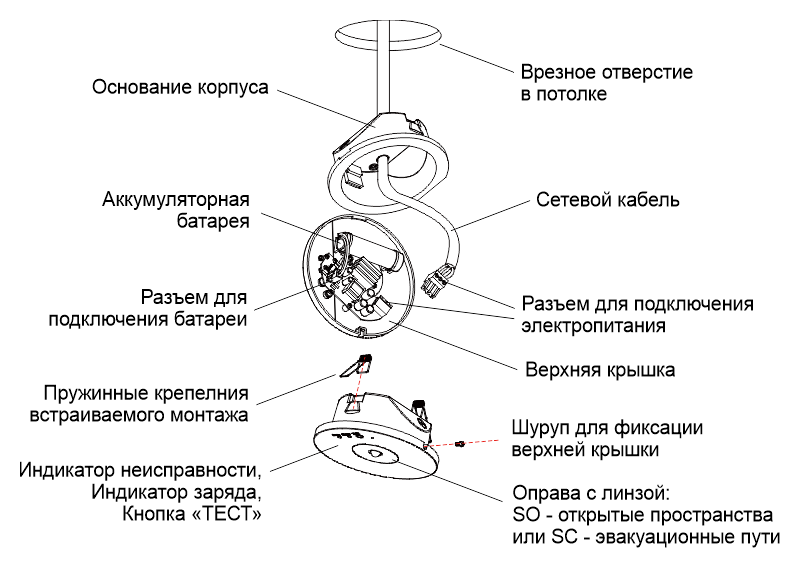

Конструкция светильника представляет из себя основание корпуса в виде чаши, в которую крепится верхняя крышка. На верхней крышке с внутренней стороны установлена электронная плата и аккумуляторная батарея. С внешней стороны крышки расположен светодиодный модуль, кнопка тестирования и два светодиодных индикатора состояния. Светодиодный модуль закрыт съемной оправой с линзой.

Корпус светильника соответствует классу защиты от проникновения пыли и влаги - IP42. Такая защита гарантирует устойчивость к попаданию твёрдых частиц диаметром более 1 мм и защиту от капель воды, падающих под углом до 15 градусов.

ОПТИЧЕСКАЯ СИСТЕМА И СВЕТОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Источником света служит светодиодный модуль 1LED×SMD5050 с цветовой температурой 4000K (нейтральный белый свет) и индексом цветопередачи Ra > 80. Заявленный срок службы светодиодов составляет 50 000 часов.

Световой поток зависит от режима работы: 100 лм при питании от сети и 150 лм при работе от аккумуляторной батареи. Повышенный поток в аварийном режиме обеспечивает достаточную освещённость путей эвакуации именно тогда, когда это критически важно.

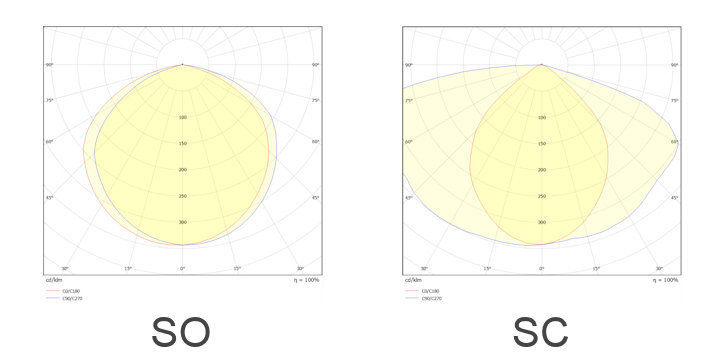

Оптическая система встраиваемого светильника для аварийного освещения представлена двумя сменными линзами, с различными типами светораспределения:

SO (space open) - универсальная оптика со сферическим светораспределение и углом рассеивания 120°. Применяется для антипанического освещения открытых пространств со стандартными или низкими потолками 2 – 3,5 метра. Подходит для освещения коридоров, эвакуационных проходов, путей эвакуации.

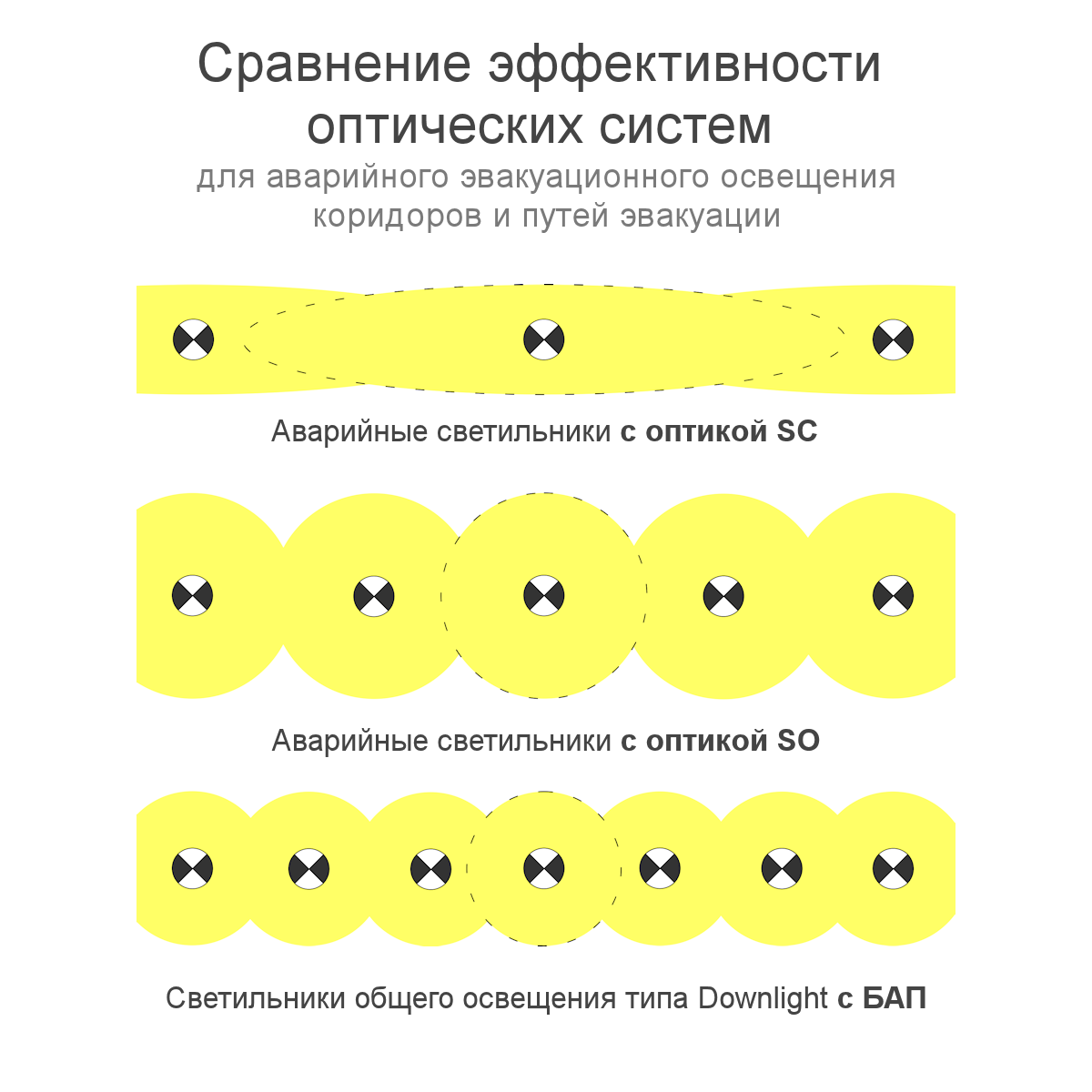

SC (space corridor) - высокоэффективная оптика «световая дорожка», специально разработана для освещения путей эвакуации, коридоров, эвакуационных проходов в помещениях со стандартной высотой потолка 2,5-4 метра. Светораспределение в виде эллипса, угол рассеивания 60×150°. Оптика SC позволяет в 2 раза увеличить дистанцию между светильниками и за счет этого сократить количество светильников и бюджет проекта.

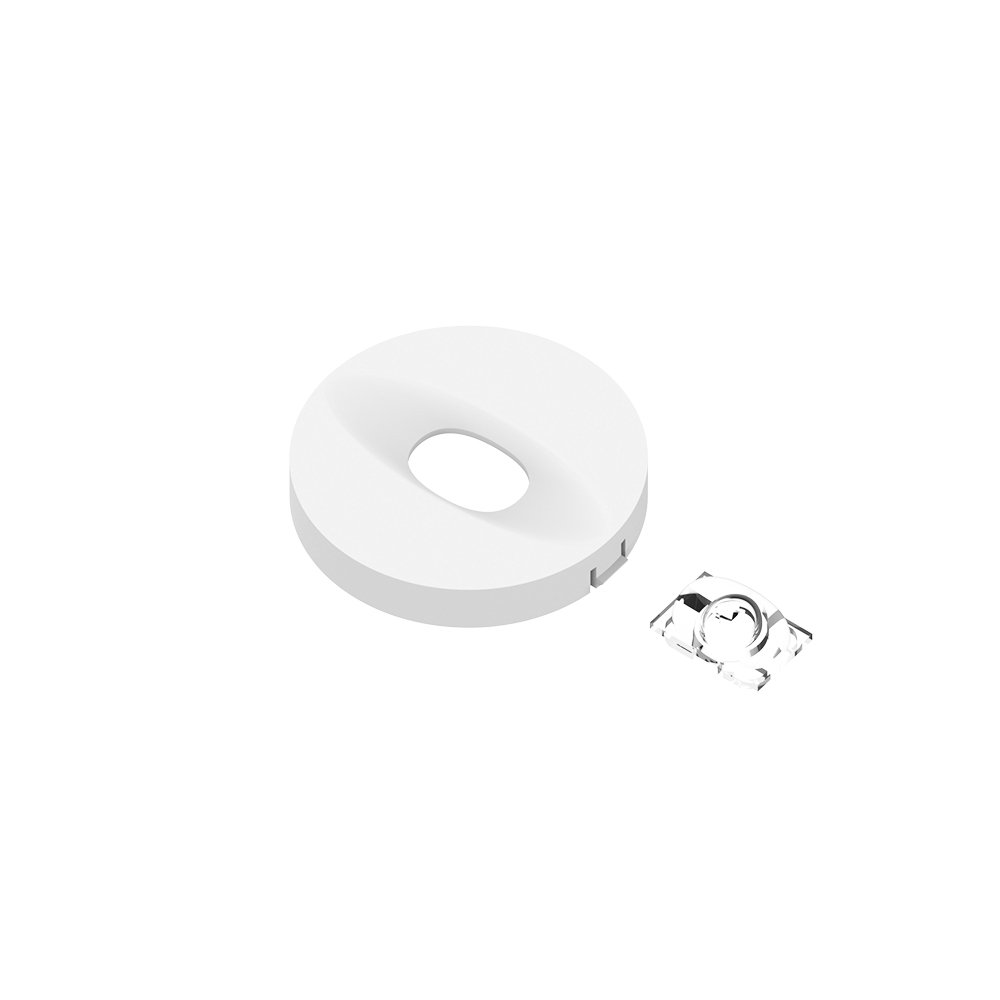

Сменная оправа с SC-линзой входит в комплект поставки, поэтому один светильник закрывает обе задачи — и антипаническое освещение открытых зон, и освещение путей эвакуации.

ЭЛЕКТРОПИТАНИЕ

Светильник для аварийного освещения Moncato OT824-2386 работает от сети переменного тока с входным напряжением 200–240 В частотой 50/60 Гц. Максимальная полная потребляемая мощность от сети составляет 6,0 VA в режиме постоянного действия и 3,0 VA в режиме непостоянного действия. Выходная мощность в аварийном режиме — 1,5 Вт.

Класс защиты от поражения электрическим током — II. Светильник имеет двойную (усиленную) изоляцию и не требует подключения защитного заземления. Это упрощает монтаж и повышает безопасность эксплуатации.

РЕЖИМЫ ДЕЙСТВИЯ И СХЕМЫ ПОДКЛЮЧЕНИЯ

Светильник Moncato OT824-2386 поддерживает два режима действия, которые устанавливаются при помощи перемычки в клеммной колодке.

В постоянном режиме действия (SA) светильник для аварийного освещения постоянного действия работает непрерывно при наличии сетевого питания и переключается на питание от аккумуляторной батареи при его отключении. Переключение в аварийный режим при отключении питания происходит менее чем за 0,5 секунды. Для включения этого режима устанавливается перемычка между контактами L и L1.

В непостоянном режиме действия (A) светильник в обычном состоянии выключен и включается автоматически только при пропадании сетевого напряжения. Для этого перемычку между контактами L и L1 удаляют.

Режим непостоянного действия наиболее экономичен по энергопотреблению. В помещениях, где необходимо комфортное освещение – требуется исключить слепящий эффекта от ярких точечных источников света. Наилучшим решением, при котором обеспечивается комфорт освещения – является настройка аварийного освещения в режиме непостоянного действия.

Клемма L1 дополнительно позволяет управлять включением и выключением светильника от внешнего выключателя.

АВТОНОМНОЕ (РЕЗЕРВНОЕ) ЭЛЕКТРОПИТАНИЕ

Резервным источником питания служит литий-железо-фосфатная аккумуляторная батарея LiFePO4 напряжением 3,2 В и ёмкостью 1600 мАч. Технология LiFePO4 отличается высокой термической стабильностью и безопасностью по сравнению с литий-ионными батареями других химических составов, что особенно важно для оборудования аварийного освещения.

Батарея обеспечивает 3 часа автономной работы светильника для аварийного освещения, что полностью соответствует требованиям нормативов к времени работы в аварийном режиме. Полная зарядка батареи занимает 24 часа непрерывного подключения к сети.

При первом включении необходимо выполнить непрерывную зарядку батареи в течение 24 часов для набора максимальной ёмкости.

Заявленный срок службы аккумуляторной батареи составляет не более 4 лет с начала эксплуатации. По истечении этого срока или при снижении времени автономной работы батарею необходимо заменить на аналогичную. Замена выполняется при отключённом электропитании: корпус разбирается, разъём батареи аккуратно отсоединяется от платы, новая батарея устанавливается с соблюдением полярности.

ТЕСТИРОВАНИЕ И КОНТРОЛЬ ИСПРАВНОСТИ

Светильник для аварийного освещения оснащён системой контроля исправности, реализованной через кнопку TEST и встроенную функцию автоматического тестирования (AT).

Ручное тестирование запускается нажатием кнопки TEST: имитируется отключение сети, светильник переключается в аварийный режим и питается от батареи, после чего возвращается в штатный режим.

Автоматический функциональный тест запускается каждые 30 дней (или принудительно удержанием кнопки TEST 5 секунд) и проверяет работоспособность светодиодного модуля и батареи в течение 128 секунд.

Автоматический тест на автономность запускается каждые 180 дней (или удержанием кнопки TEST 7 секунд) и проверяет способность батареи поддерживать 3 часа работы.

Встроенная функция автоматического тестирования снижает затраты на обслуживание и позволяет размещать светильник в труднодоступных местах, где регулярный ручной контроль затруднён.

Состояние светильника отображается двухцветной светодиодной индикацией: зелёный индикатор сигнализирует о заряде батареи, красный — о неисправности. По частоте мигания красного индикатора определяется тип неисправности: непрерывное мигание с частотой 1 Гц указывает на неисправность батареи, мигание 2 Гц — на неисправность светодиодного модуля, постоянное свечение — на недостаточный заряд для 3 часов автономной работы.

МОНТАЖ

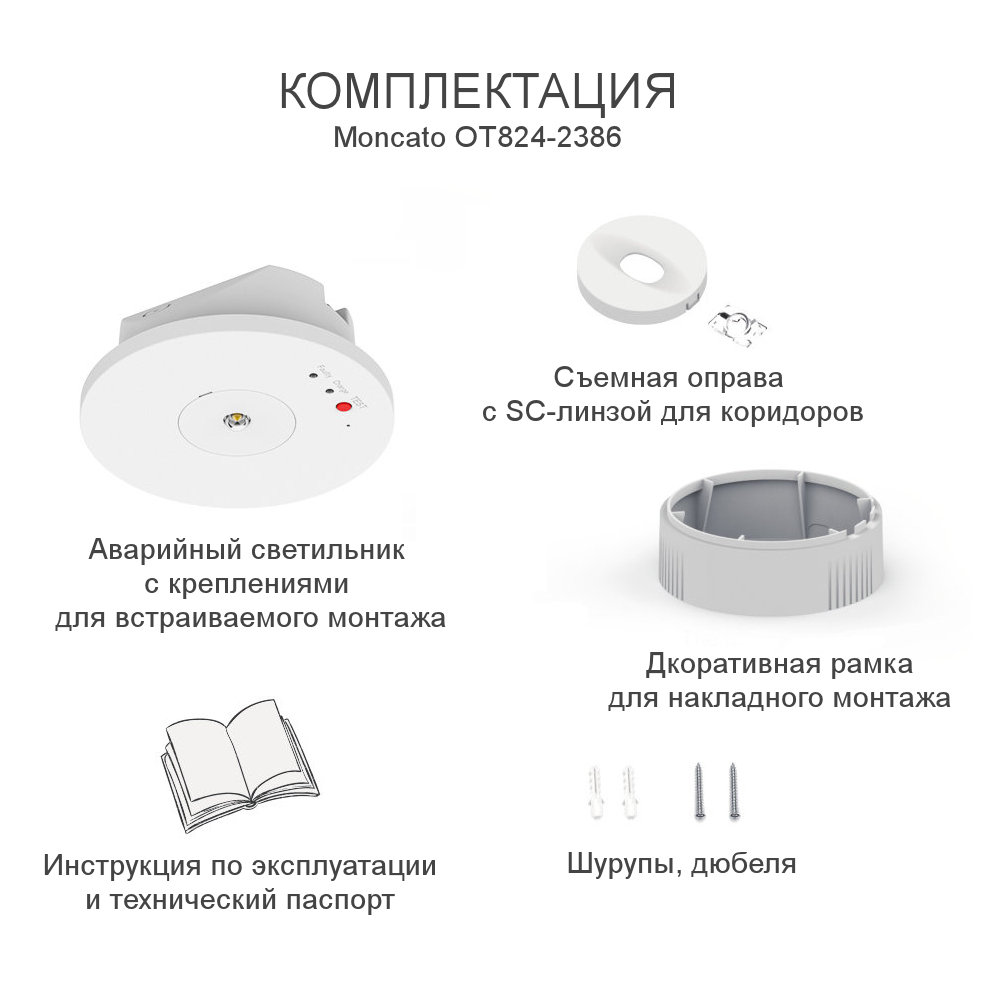

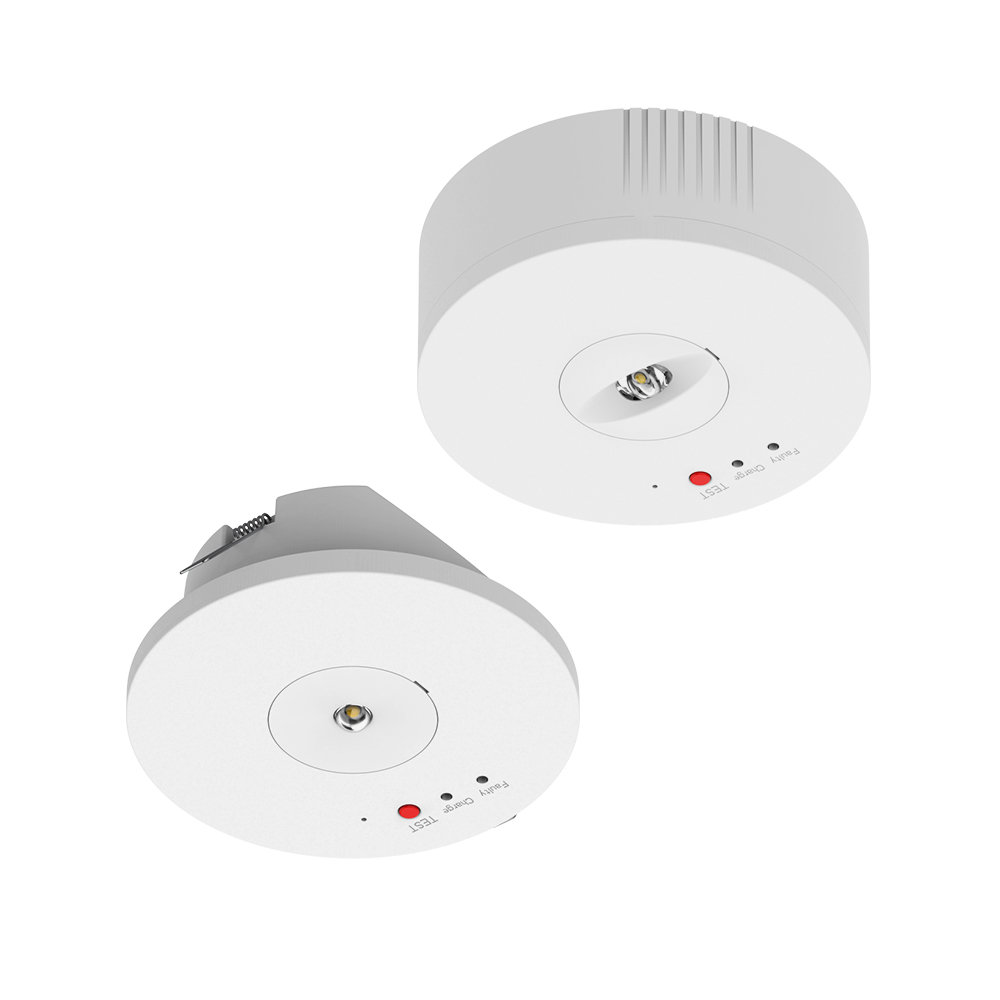

Светильник для аварийного освещения Moncato OT824-2386 поддерживает два типа установки, комплектующие для обоих вариантов входят в базовую поставку.

Встраиваемый монтаж аварийного светильника выполняется в отверстие потолка диаметром 95–100 мм. Светильник предназначен для монтажа в потолки из гипсокартона или подвесные конструкции типа Армстронг. Фиксация в отверстии осуществляется с помощью пружинных креплений, входящих в комплект.

Накладной монтаж выполняется к перекрытиям потолков из нормально воспламеняемых материалов с помощью декоративной рамки и комплекта шурупов с дюбелями.

Перед установкой рекомендуется выполнить проверку согласно инструкции: подключить питание, батарею, нажать TEST и убедиться в корректной работе индикации.

ПРИМЕНЕНИЕ

Благодаря компактным габаритам (встраиваемый монтаж — Ø120×45 мм, накладной — Ø121×45 мм), нейтральному белому цвету корпуса и минималистичному дизайну светильник прекрасно интегрируется в современные коммерческие интерьеры: офисы, торговые центры, административные здания, гостиницы и общественные пространства.

Две сменные линзы делают светильник аварийного освещения универсальным по типу светораспределения. Оптика SO с широким углом 120° подходит для антипанического освещения открытых пространств и залов, оптика SC с асимметричным распределением формирует световую дорожку для коридоров и путей эвакуации.

Светильник предназначен для эксплуатации в сухих отапливаемых помещениях при температуре окружающей среды от 0 до 40 ℃.

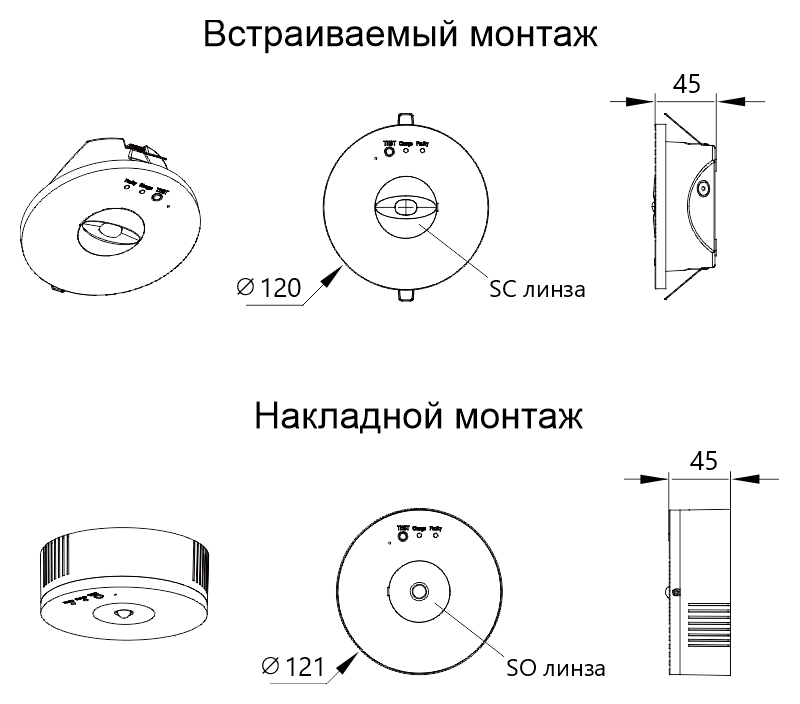

ЧЕРТЕЖ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал / цвет корпуса - PC (100% поликарбонат) / белый
• Входное напряжение - 200–240 В, 50/60 Гц
• Источник света - светодиодный модуль 1LED×SMD5050
• Цветовая температура - 4000K
• Индекс цветопередачи - Ra > 80
• Срок службы светодиодов - 50 000 часов
• Потребляемая мощность (постоянный режим) - 6,0 VA
• Потребляемая мощность (непостоянный режим) - 3,0 VA
• Выходная мощность в аварийном режиме - 1,5 Вт
• Световой поток - 100 лм (сеть) / 150 лм (батарея)
• Переключение в аварийный режим - менее 0,5 с
• Автономная работа- 3 часа
• Аккумуляторная батарея - 3,2 В, 1600 мАч, LiFePO4
• Время заряда батареи - 24 часа
• Степень защиты - IP42
• Класс защиты от поражения током - II
• Температура эксплуатации - 0 ~ 40 ℃
• Влажность - менее 90%
• Габариты (встраиваемый монтаж) - Ø120×45 мм
• Габариты (накладной монтаж) - Ø121×45 мм
• Вес - 0,185 кг
