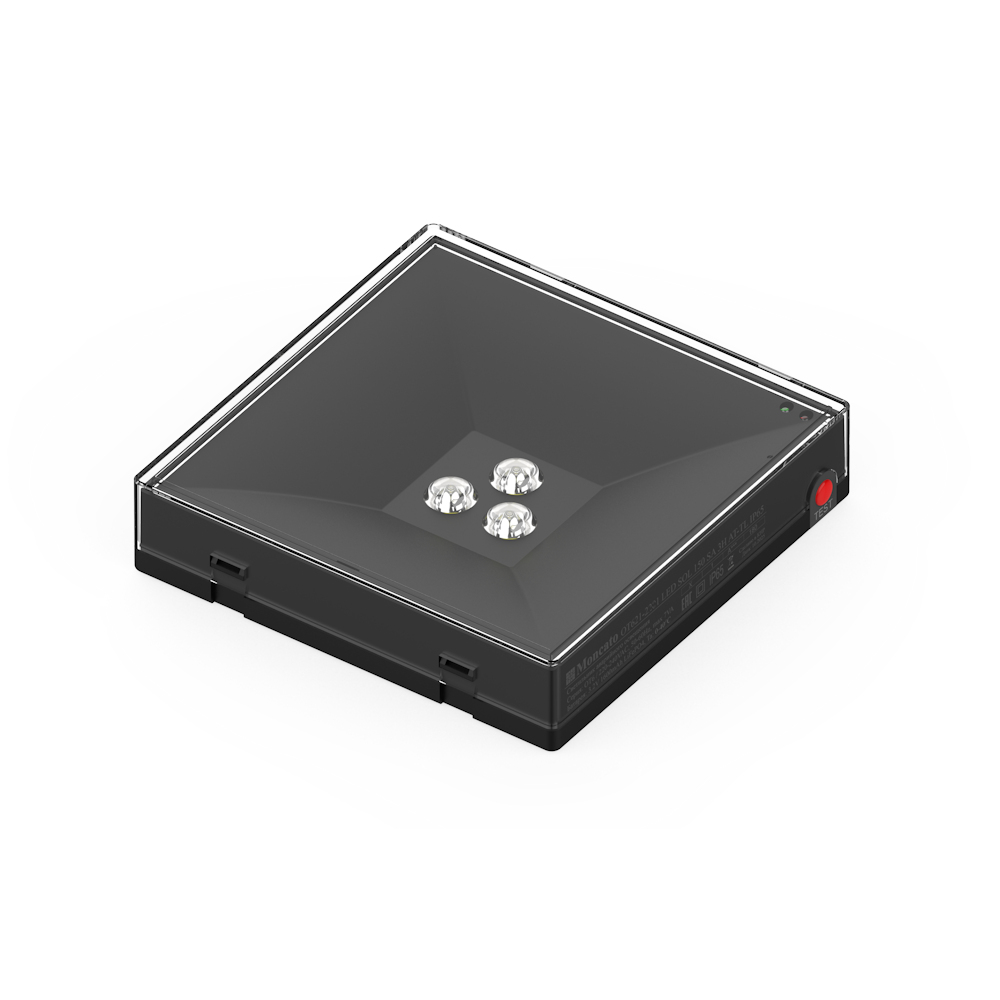

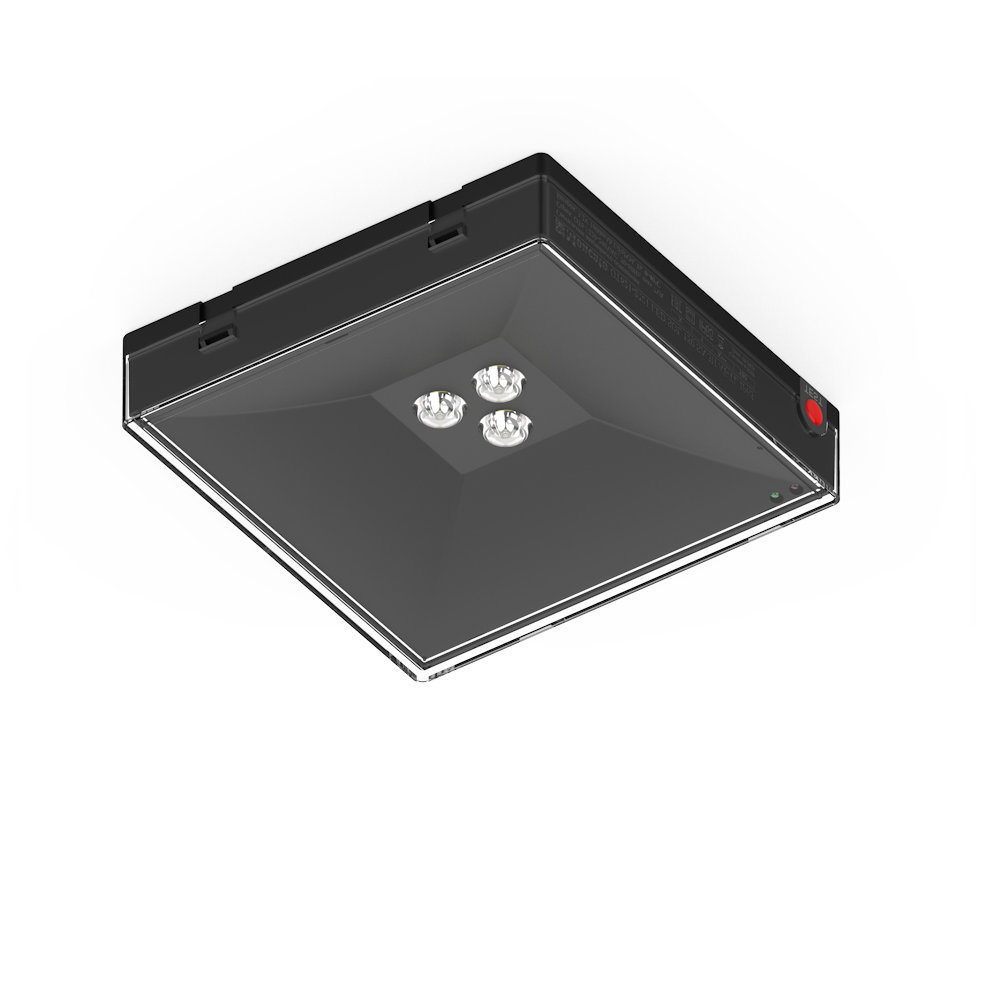

Потолочный черный аварийный светильник Moncato OT621 SOL IP65 BLACK

ТИП УКАЗАТЕЛЯ

Квадратный потолочный светильник в узком компактном корпусе черного цвета для аварийного освещения открытых пространств и эвакуационных проходов.

КАТЕГОРИЯ УКАЗАТЕЛЯ

Светильник аварийного эвакуационного освещения, черный аварийный светильник, квадратный светильник, светодиодный светильник, накладной светильник, светильник IP65.

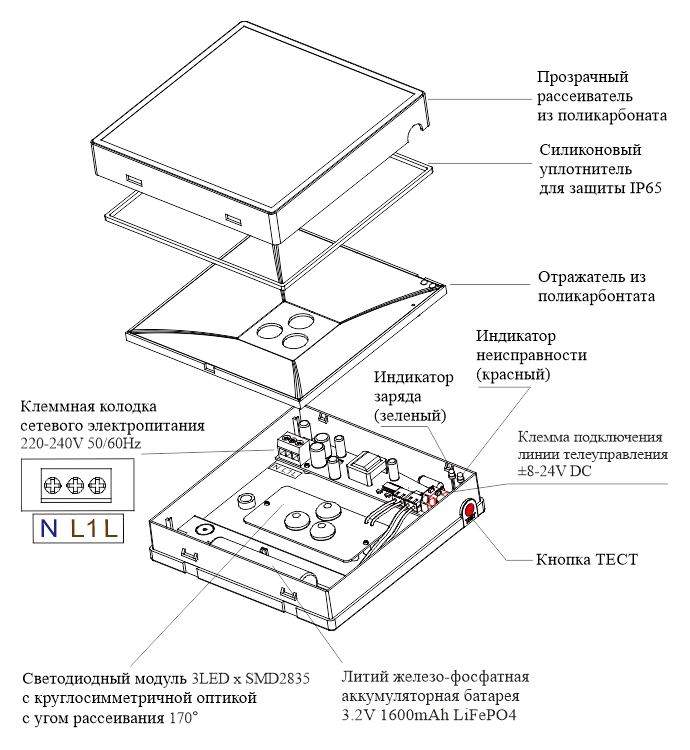

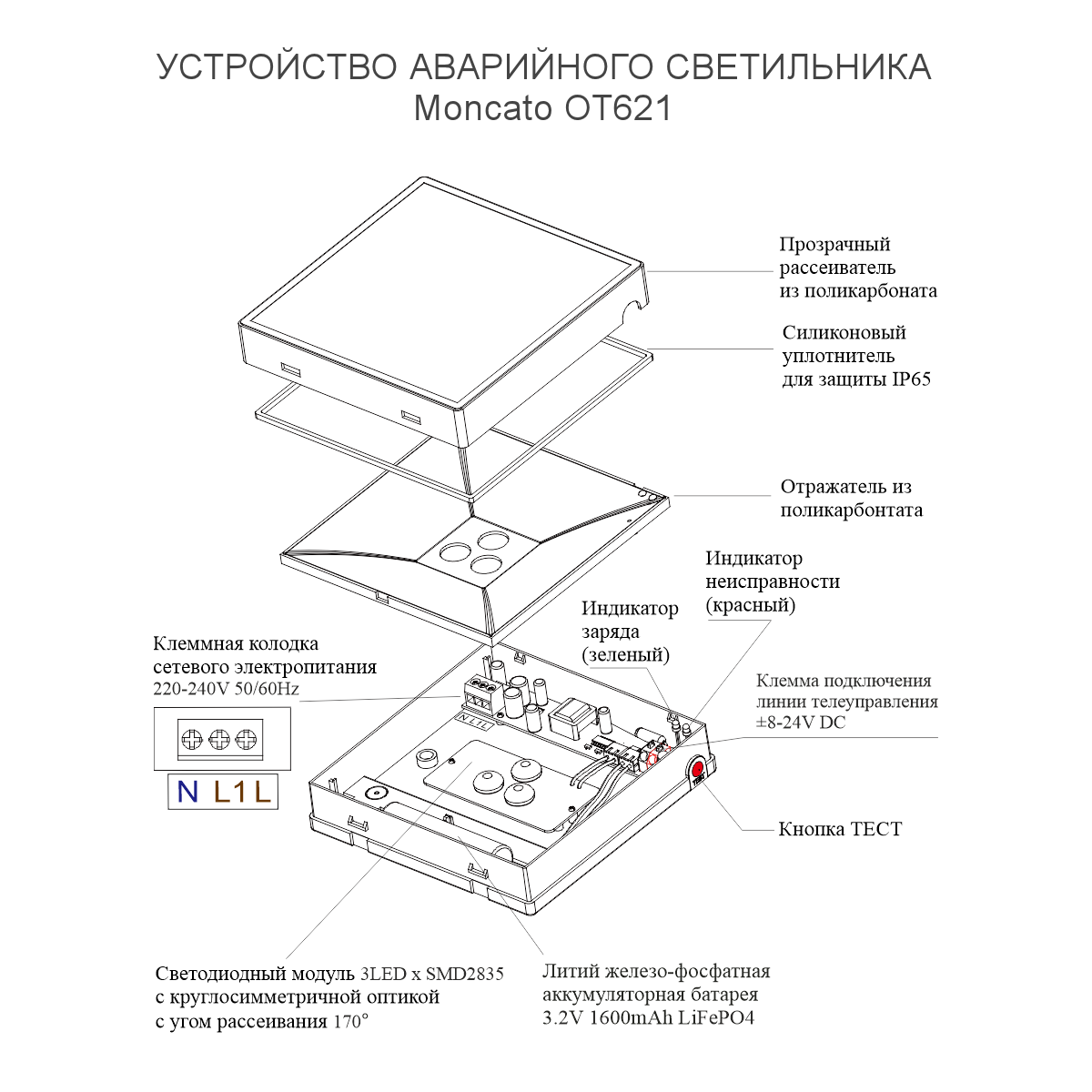

КОНСТРУКЦИЯ И КОМПОНОВКА

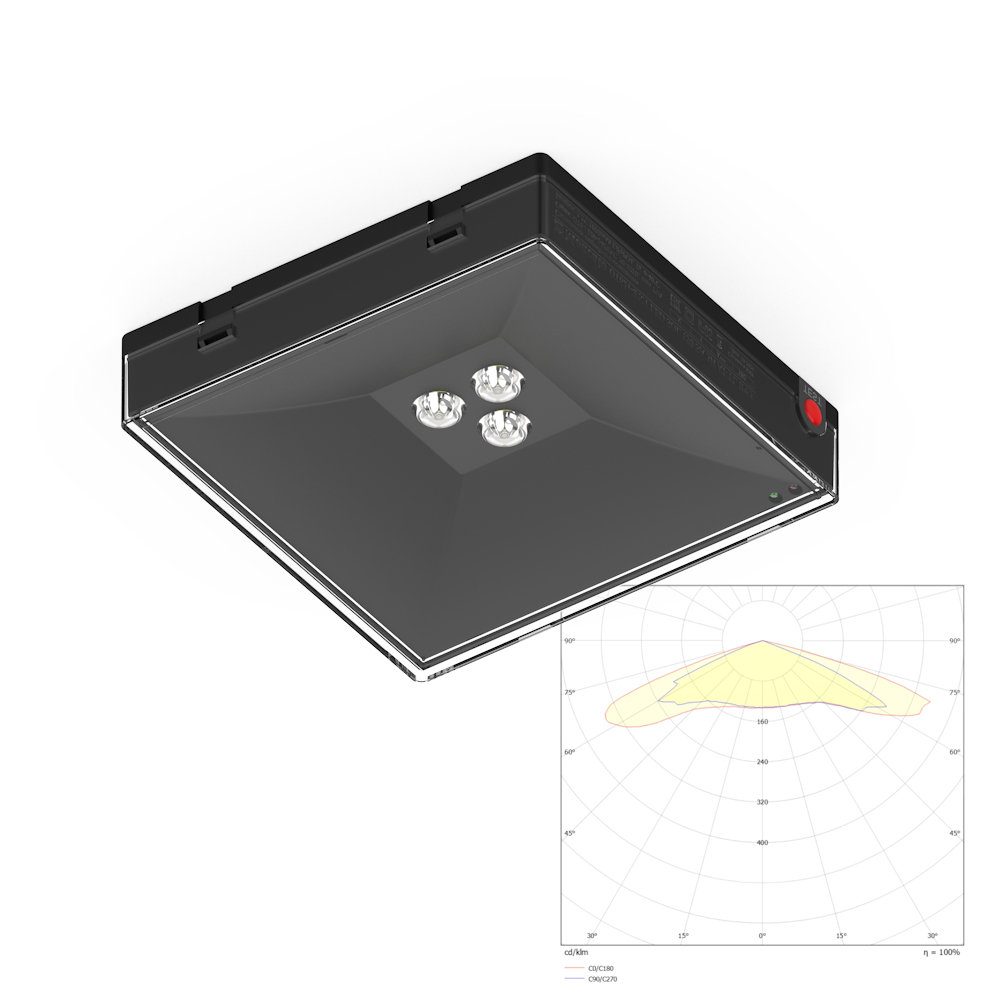

Аварийный светильник Moncato OT621 SOL IP65 BLACK — это компактное квадратное устройство размером 130×130×30 мм. Корпус и отражатель выполнены из черного негорючего ударопрочного поликарбоната. Внутри расположены электронная плата, LED-модуль с тремя светодиодами SMD2835 и аккумуляторная батарея.

Рассеиватель из прозрачного поликарбоната вместе с оптикой SOL обеспечивает эффективное распределение света с широким углом рассеивания 170 градусов. Устройство соответствует степени защиты IP65, что означает полную пыленепроницаемость и защиту от водяных струй.

Рассеиватель надежно крепится к корпусу четырьмя защелками click-типа. Между ними установлена силиконовая уплотнительная прокладка, создающая герметичный контур. Такая конструкция гарантирует высокую герметичность, предотвращая попадание пыли и влаги внутрь светильника.

На электронной плате управления находятся две клеммные колодки: для подключения сетевого питания 220VAC и низковольтной линии телеуправления 8-24VAD. Аккумулятор и светодиодный модуль подключаются к плате через разъемные соединения, что упрощает монтаж и обслуживание. Плата также оснащена светодиодными индикаторами (зеленый для заряда, красный для контроля исправности), сенсором беспроводного управления и кнопкой для ручного тестирования. Снаружи корпуса есть кабельная канавка, которая облегчает монтаж сетевого провода.

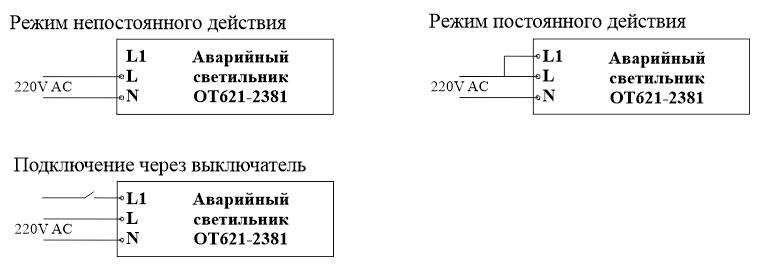

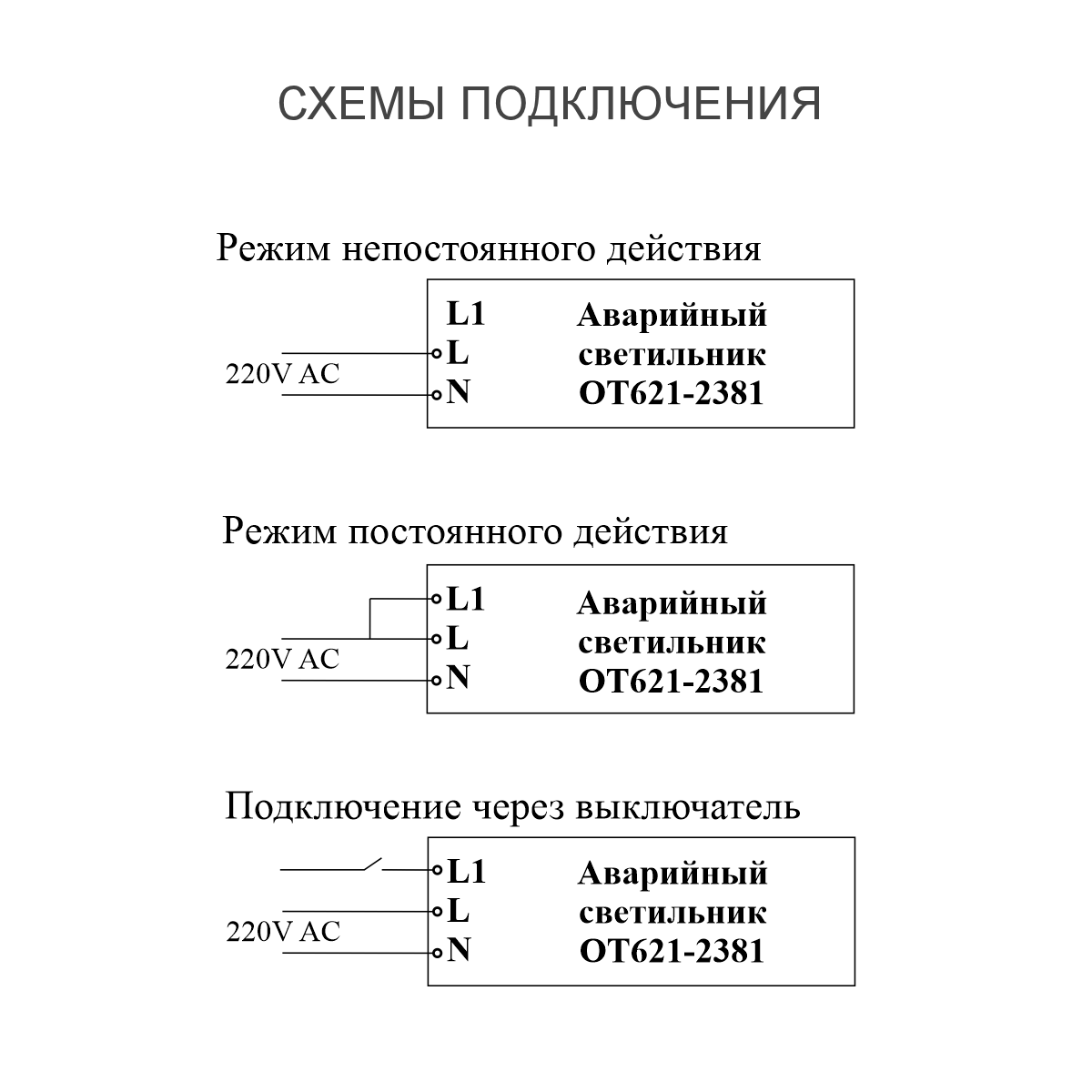

СХЕМЫ ПОДКЛЮЧЕНИЯ

Потолочный аварийный светильник Moncato OT621 SOL IP65 BLACK предназначен для подключения к аварийной линии электропитания с сетевым напряжением 220-240V AC 50/60Hz. Подключение светильника может быть выполнено в режиме постоянного действия, непостоянного действия или через выключатель.

ТЕСТИРОВАНИЕ ИСПРАВНОСТИ АВАРИЙНОГО СВЕТИЛЬНИКА

1. Ручное тестирование

На корпусе светильника установлена кнопка «TEST» с защитой IP65. При нажатии имитируется отключение сетевого напряжения. Выполняется проверка:

     - Работоспособности светодиодного модуля в аварийном режиме;
     - Наличия заряда аккумуляторной батареи.

2. Автоматическое тестирование

Система автоматического тестирования выполняет регулярные проверки по установленному графику:

Ежемесячное тестирование (каждые 30 дней)

     - Проверка работоспособности светодиодного модуля;
     - Контроль заряда аккумуляторной батареи.

Полугодовое тестирование (каждые 180 дней)

     - Проверка емкости АКБ для обеспечения 3-часовой автономной работы;
     - Тестирование светодиодного модуля в режиме автономного питания.

3. Беспроводное тестирование

Выполняется с помощью пульта дистанционного управления OT150-2539 (заказывается отдельно). Пульт позволяет выполнять как ручные, так и автоматические тестовые процедуры.

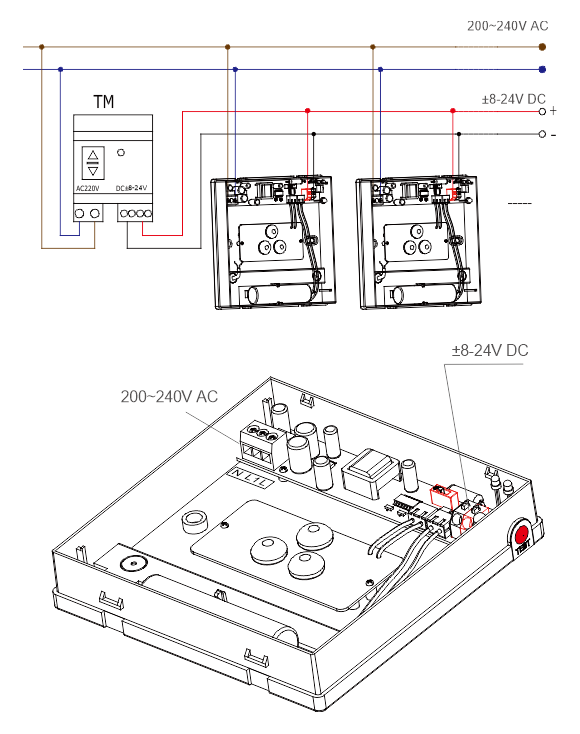

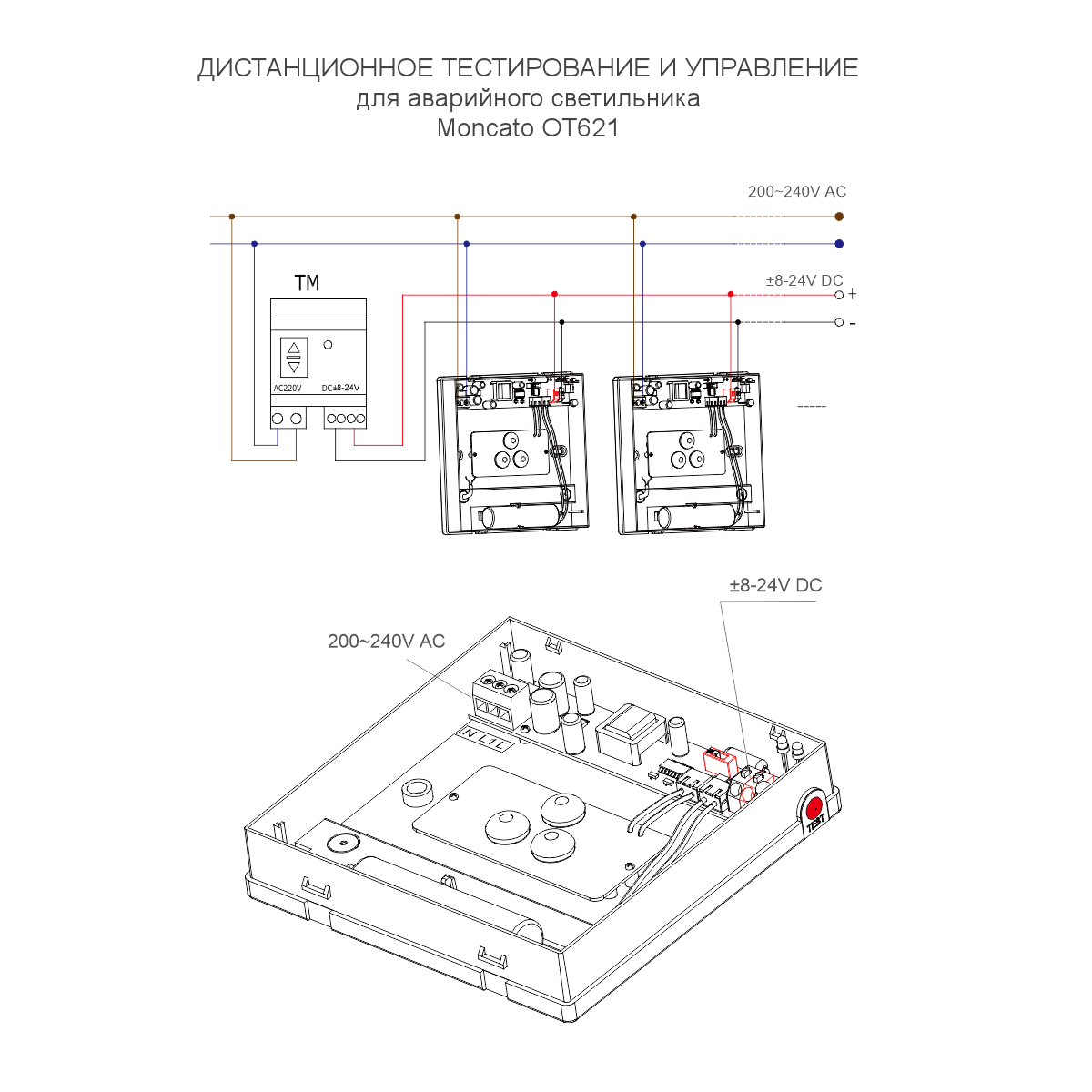

ДИСТАНЦИОННОЕ ТЕСТИРОВАНИЕ И ТЕЛЕУПРАВЛЕНИЕ

Потолочный аварийный светильник Moncato OT621 SOL IP65 BLACK оснащен встроенной функцией телеуправления. Управляющие команды передаются через Устройство дистанционного тестирования и управления (УДТУ).

Параметры подключения УДТУ

     - Напряжение питания: ±8~24V DC;
     - Тип линии: выделенная низковольтная;
     - Способ подключения: через клеммную колодку TM на плате указателя.

Управление режимами работы через УДТУ

1. Аварийный режим

     - Дистанционное включение аварийного режима;
     - Эквивалентно нажатию кнопки «ТЕСТ»;
     - Выполнение функционального теста исправности аварийной функции.

2. Спящий режим / Режим покоя

     - Дистанционное отключение аварийной функции;
     - Блокировка батареи;
     - Применение: сохранение заряда АКБ при плановом отключении рабочего питания.

3. Режим телеуправления отключен

     - Стандартный режим работы без дистанционного управления

КОНТРОЛЬ ИСПРАВНОСТИ

Выполняется за сет использования двух светодиодных индикаторов:

Зеленый индикатор

Отображает состояния:

     - Штатная работа зарядного устройства;
     - Сбой сети электропитания;
     - Неисправность батареи;
     - Режимы автоматического тестирования.

Красный индикатор

Отображает состояния:

     - Неисправность батареи;
     - Неисправность источников света;
     - Сбой тестирования на автономность.

Режимы индикации

Оба индикатора могут работать в следующих режимах:

     - Постоянно выключены
     - Постоянно включены
     - Мигание с частотой: 1 раз/сек или 2 раза/сек

Комбинация сигналов зеленого и красного индикаторов позволяет диагностировать состояние светильника. Подробная таблица кодов состояния приведена в Инструкции по эксплуатации и техническом паспорте Moncato OT621-2381 IP65 BLACK.

СПОСОБ УСТАНОВКИ

Аварийный светильник Moncato OT621 SOL IP65 BLACK предназначен для накладного потолочного монтажа на ровные поверхности из нормально воспламеняющихся материалов. Крепление к поверхности потолка осуществляется через отверстия в корпусе светильника. Расстояние между креплениями – 100мм.

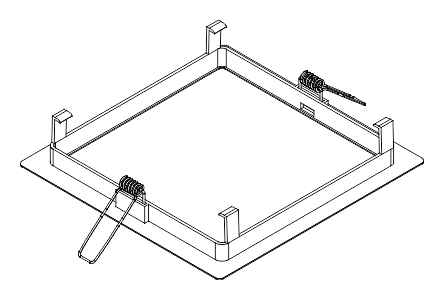

Встраиваемый монтаж осуществляется с использованием дополнительной рамки черного цвета (код для заказа OT128-2210). Рамка крепится в отверстии потолка при помощи пружинных креплений. Размер врезного отверстия - 140х150мм. Внешний видимый размер рамки - 154х158мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Потолочный аварийный светильник Moncato OT621 SOL IP65 BLACK в корпусе черного цвета предназначен для аварийного эвакуационного освещения. Универсальная оптика позволяет использовать светильник, как для антипанического освещения открытых пространств, так и для освещения эвакуационных проходов и путей эвакуации. За счет широкого угла светораспределения светильник идеально подойдет для освещения помещений с низкой и стандартной выстой потолка от 2 до 4 метров.

Светильник аварийного освещения с литий железо-фосфатной аккумуляторной батареей предназначен для использования в сухих отапливаемых помещениях. Температурный диапазон эксплуатации: от 0°C до +40°C.

Отличительной особенностью потолочного аварийного светильника является корпус черного цвета. Аварийный светильник в черном корпусе — это не просто функциональный элемент, а полноценный инструмент в арсенале современного дизайнера. Такой светильник не нарушает геометрию пространства, становится ее органичным продолжением. Черный цвет здесь — не случайность, а осознанный выбор.

В коммерческих интерьерах, от лаконичных офисов до атмосферных кафе, черные аварийные светильники выполняют несколько важных функций:

- Они визуально растворяются в потолке, особенно на темных или контрастных поверхностях.

- Черный цвет добавляет пространству глубины и графической четкости, работая как акцентный штрих в монохромных или минималистичных интерьерах.

В итоге получаем инструмент, который не просто выполняет техническую функцию, но и поддерживает общую концепцию пространства. Без излишней демонстративности, с уважением к задумке дизайнера и атмосфере места.

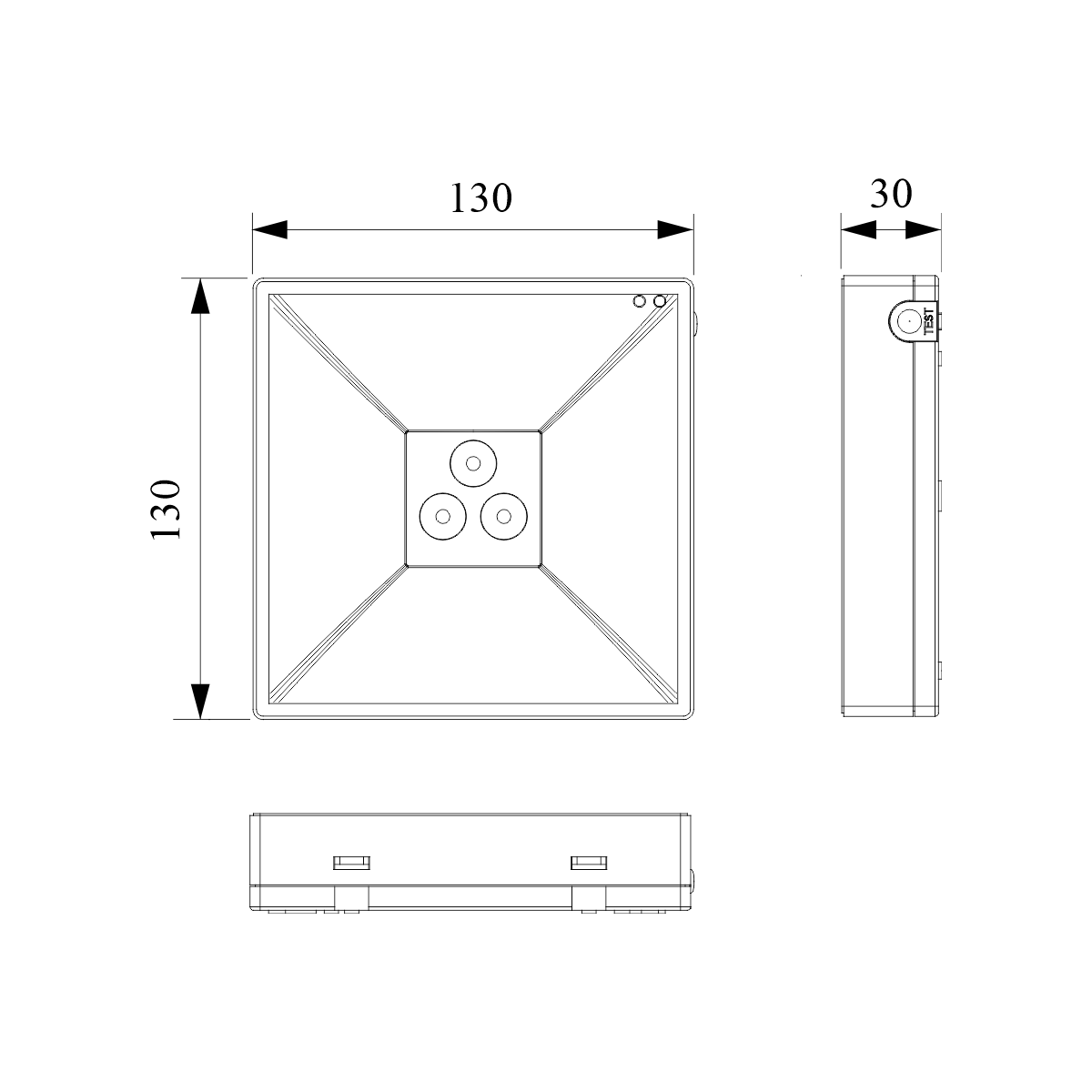

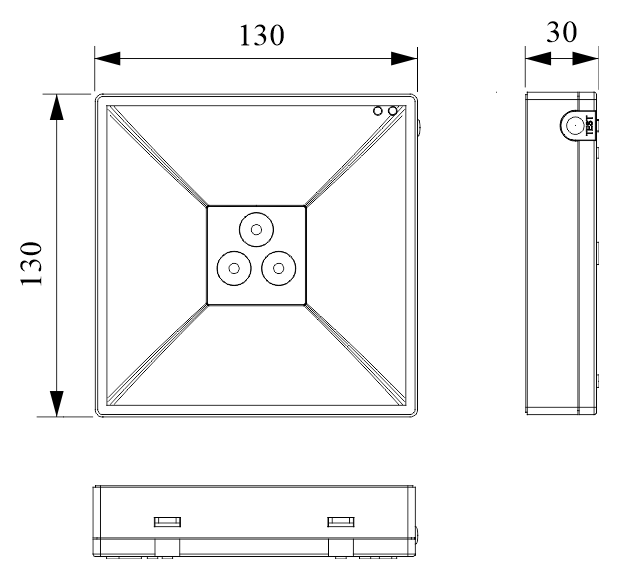

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал корпуса и рассеивателя: PC (100% поликарбонат)
• Цвет корпуса: Черный
• Входное напряжение: 220-240V 50/60Hz
• Максимальная полная потребляемая мощность от сети:

     - в режиме постоянного действия - 5.0VA / 7.0VA при подзарядке АКБ
     - в режиме непостоянного действия - 1.0 VA / 3.0 VA при подзарядке АКБ

• Источник света: 3LEDхSMD2835
• Цветовая температура источника света: 4000K
• Индекс цветопередачи: Ra > 80
• Срок службы светодиодов: 50 000 часов
• Оптическая система и светораспределение: SOL линза для открытых пространств
• Угол рассеивания света: 170°
• Световой поток: 100lm от сети / 150lm от батареи
• Режим действия: SA, постоянный или непостоянный
• Продолжительность работы в аварийном режиме: 3H, 3 часа
• Аккумуляторная батарея: 3.2V 1600mAh LiFePO4
• Время заряда аккумуляторной батареи: 24 часа
• Степень защиты от проникновения пыли и влаги: IP65
• Класс защиты от поражения электрическим током: II
• Дистанционное тестирование и телеуправление: по выделенной линии ±12V DC
• Проверка исправности:

     - MT (ручное тестирование, кнопка «ТЕСТ» на корпусе светильника)
     - AT (встроенная функция автоматического тестирования, функциональный и автономный тест)
     - TL (дистанционное тестирование по выделенной линии телеуправления ±8~24V DC) Светодиодная индикация: Зеленый (заряд); Красный (неисправность)

• Температура окружающей среды, Ta: 0 ~ 40℃
• Относительная влажность эксплуатации: менее чем 90%
• Размеры в собранном виде: 130x130x30мм
• Вес: 0,270 кг

Цена на черный потолочный аварийный светильник Moncato OT621 SOL IP65 BLACK

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

Как оформить заказ и купить потолочный черный аварийный светильник Moncato OT621 SOL IP65 BLACK

Используйте следующую спецификацию для планирования заказа:

1. OT621-2381 LED SOL 150 SA 3H AT-TL IP65 Moncato Светильник аварийного освещения
2. OT150-2539 Пульт дистанционного управления
3. OT128-2210 Комплект для встраиваемого монтажа

Для удобства заказа скачайте Спецификацию для заказа

Если Вы испытываете затруднения с подбором оборудования – воспользуйтесь нашими рекомендациями по выбору и применению светильников аварийного освещения, или свяжитесь с нами любым удобным способом для получения консультации.

Для быстрого оформления заказа воспользуйтесь корзиной покупок. При оформлении заказа Вам необходимо будет указать только контактную информацию. Наш менеджер уточнит наличие, цену, сроки поставки и свяжется с Вами. Вы получите ответ течении одного рабочего дня. Оплата вашего заказа осуществляется безналичным расчетом по счету.

Вы так же можете отправить заказ почтой info@exit-svet.ru
позвонить по телефону: +7 (495) 740-28-29
