Светильник аварийного освещения эвакуационных путей и коридоров Moncato DP807 LED SC

Встраиваемый светодиодный светильник аварийного освещения DP807-2459 LED SC 270 SA 3H MT Moncato в комплекте с блоком аварийного питания, аккумуляторным кабинетом и светодиодным модулем со сменной оптикой. Изготовлен из поликарбоната белого цвета, не поддерживающего горение. Светодиодный модуль имеет круглую форму с небольшим бортиком по краю, который придаёт светильнику стиль и элегантность. В стандартной комплектации светильник поставляется с оптической системой для аварийного освещения эвакуационных путей и коридоров. При необходимости, не прибегая к разбору светильника, можно установить оптику SO DP183-2449 для открытых пространств; оптику SOH DP183-2456 для открытых пространства с высокими потолками; или оптику SOL DP183-2454 для низких потолков. Аварийный светильник подключается в режиме постоянного или непостоянного действия. Световой поток – 270lm при работе от сети / 250lm от батареи. Максимальная потребляемая мощность – 7W. Долговечная литий железо-фосфатная LiFePO4 аккумуляторная батарея обеспечивает автономную работу светильника в течение 3 часов. Для контроля исправности предусмотрена кнопка ТЕСТ и светодиодная индикация «заряд». Аварийный светильник встраивается в подвесные потолки типа Армстронг или в потолки из гипсокартона, идеально подойдет для помещений с высотой потолка от 2.5 до 4 метров. Габаритные размеры БАП: 180х40хh24мм; аккумуляторного кабинета: 115x40x37мм; светодиодного модуля: D70x59мм. Диаметр врезного отверстия – 60мм.

МОДИФИКАЦИИ

Артикул Оптика Режим работы Св. поток от сети Св. поток от батареи Статус Цена Количество
DP807-2459 SC Постоянный, Непостоянный 270 lm 250 lm Заказной цена по запросу


Режим работы:
- Постоянный режим: Светильник включен постоянно, работает от сетевого напряжения, продолжает работать от батареи при отключении входного сетевого напряжения.
- Непостоянный режим: Светильник включается только в случае аварии, когда пропадает входное сетевое напряжение и отключается основное рабочее освещение.
Св. поток от сети: световой поток светильника в режиме постоянного действия при работе от сети , Люмен (lm).
Св. поток от, батареи: световой поток светильника в аварийном режиме при работе от батареи, Люмен (lm).



Полное описание

ТИП СВЕТИЛЬНИКА
Потолочный светильник аварийного освещения, встраиваемый в потолки из листовых материалов, с универсальной оптикой для освещения эвакуационных путей, эвакуационных коридоров, проходов.

КАТЕГОРИЯ СВЕТИЛЬНИКА
Потолочный аварийный светильник, светильник освещения эвакуационных путей, светильник освещения эвакуационных коридоров.

ОПИСАНИЕ

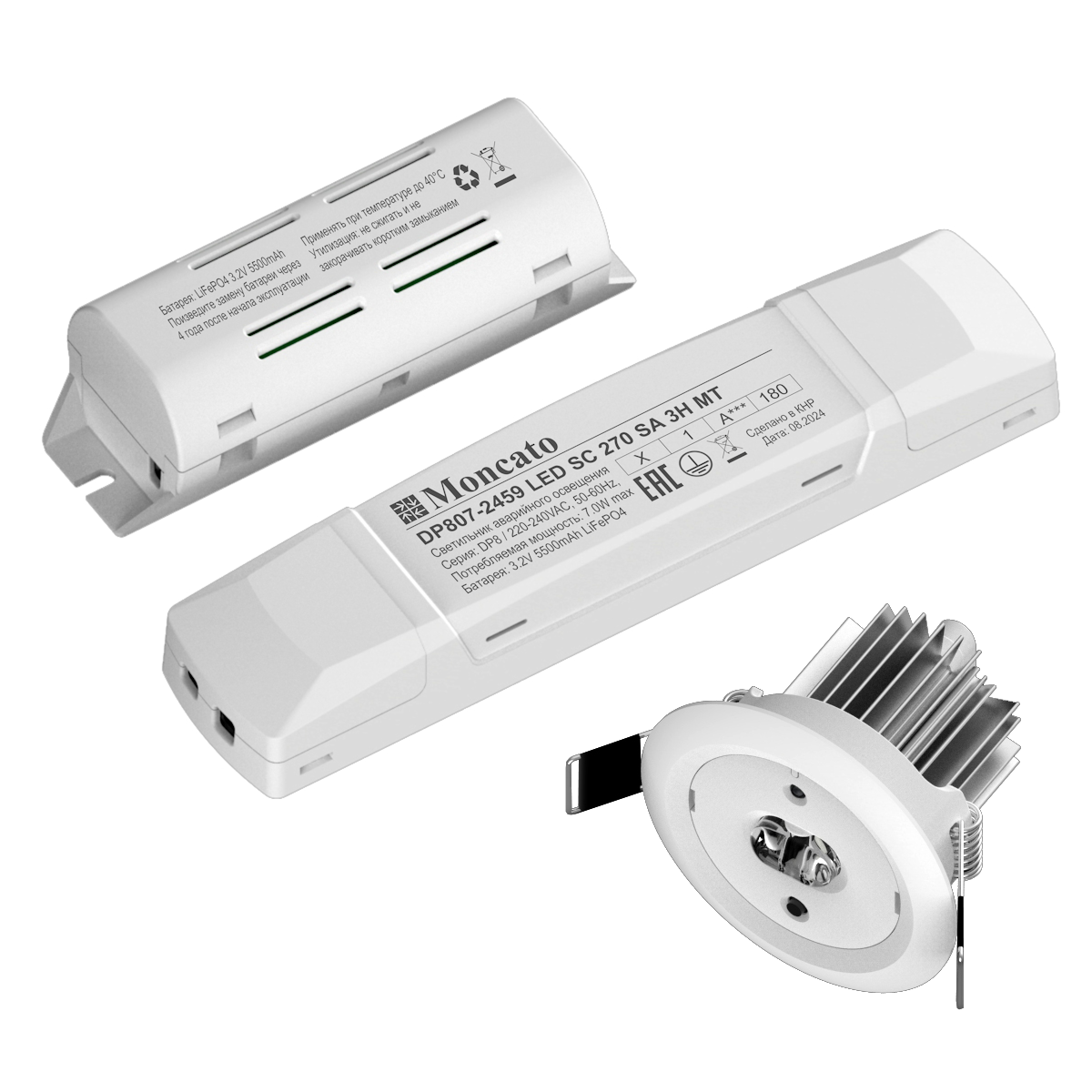

Конструктивно светильник состоит из трех элементов:

1. Светодиодный модуль с радиатором охлаждения, с пружинными креплениями для встраиваемого монтажа, со светодиодным индикатором состояния и с кнопкой ручного тестирования на лицевой стороне;
2. Блок аварийного питания;
3. Аккумуляторный кабинет в комплекте с аккумуляторной батареей.

Светодиодный модуль, блок аварийного питания и аккумуляторный кабинет соединяются друг с другом при помощи электрических разъемов.

Лицевая круглая декоративная рамка светодиодного модуля, электронный блок и аккумуляторный кабинет изготовлены из поликарбоната, а радиатор охлаждения - из алюминия.

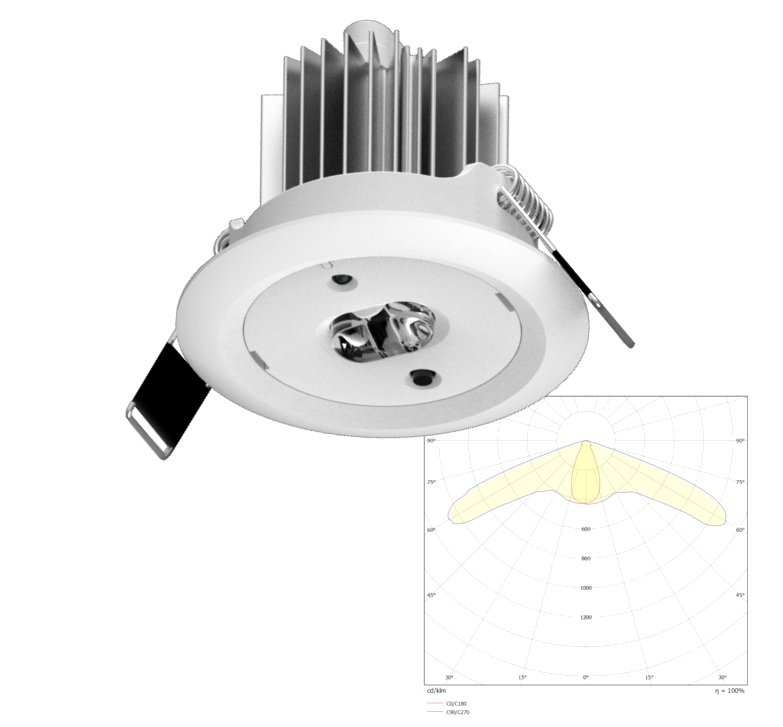

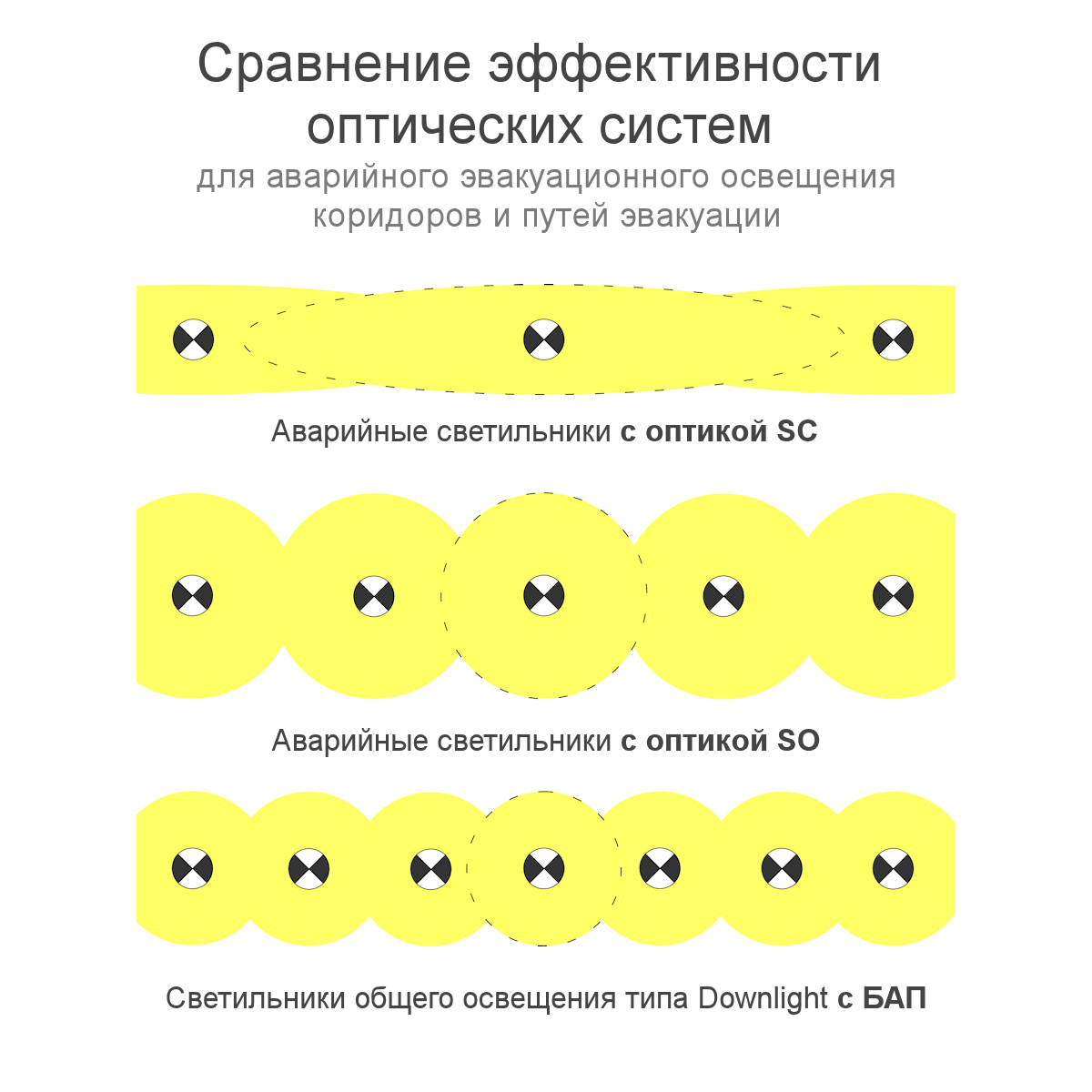

Оптическая система светильника SС представляет собой линзу, которая формирует светораспределение в виде световой дорожки. Оптика SC специально разработана для освещения эвакуационных коридоров и эвакуационный путей. Применение оптики SC позволяет в 1,5-2 раза увеличить дистанцию между светильниками, за счет этого сократить требуемое количество светильников и бюджет проекта.

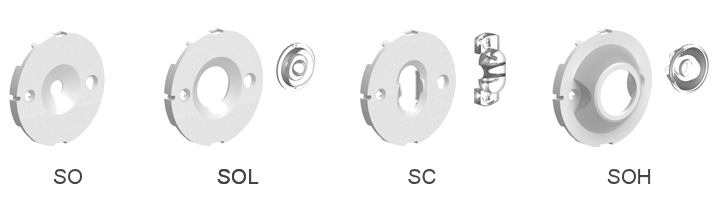

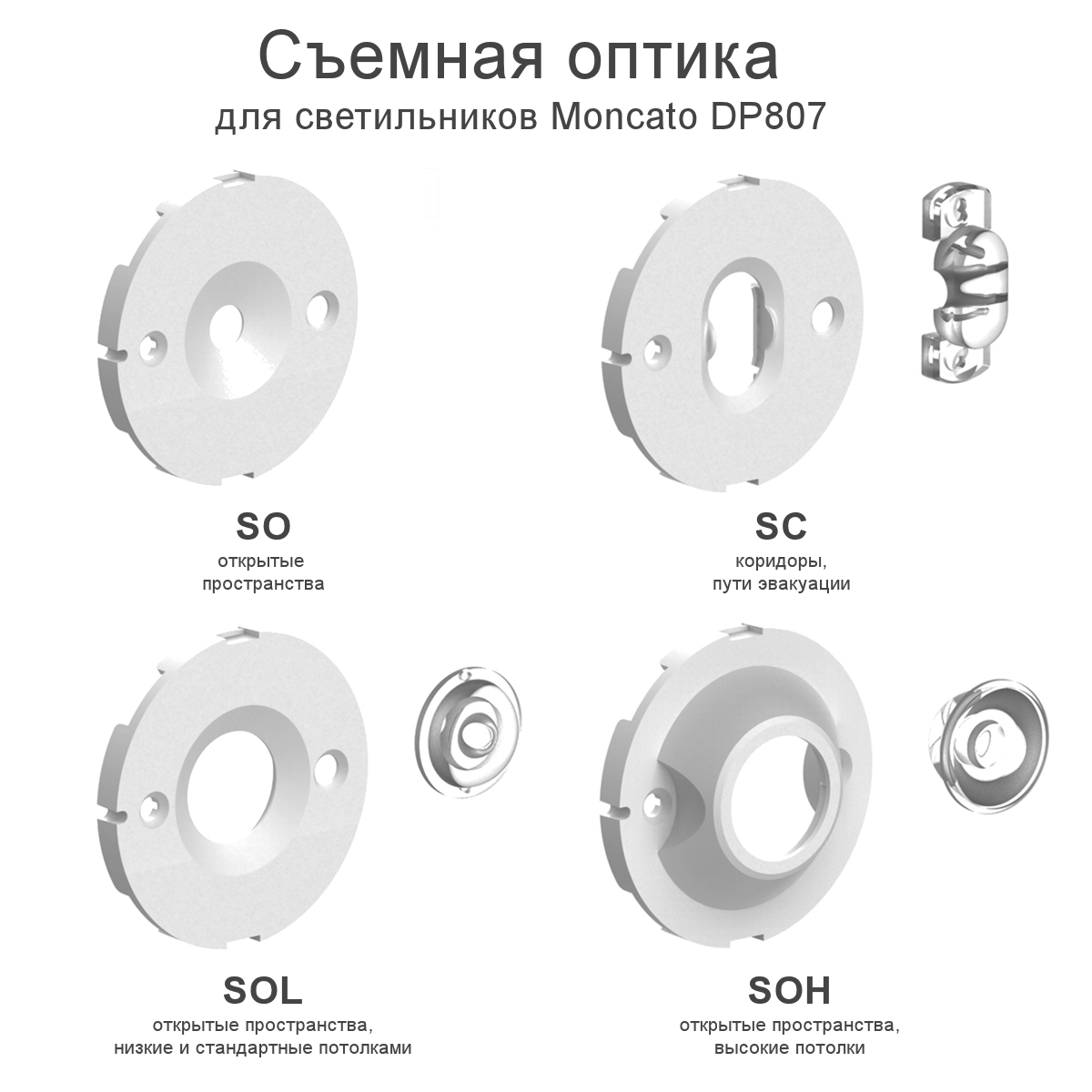

При необходимости оптику можно заменить, не выполняя разбор светильника. Доступны следующие типы оптики:

SO – универсальная оптика для антипанического освещения открытых пространств и путей эвакуации. Код для заказа: DP183-2449

SOH – оптика для освещения открытых пространств в помещениях с высокими потолками. Код для заказа: DP183-2456

SOL - оптика для освещения открытых пространств в помещениях со стандартными и низкими потолками с выстой от 2 до 4 метров. Код для заказа: DP183-2454

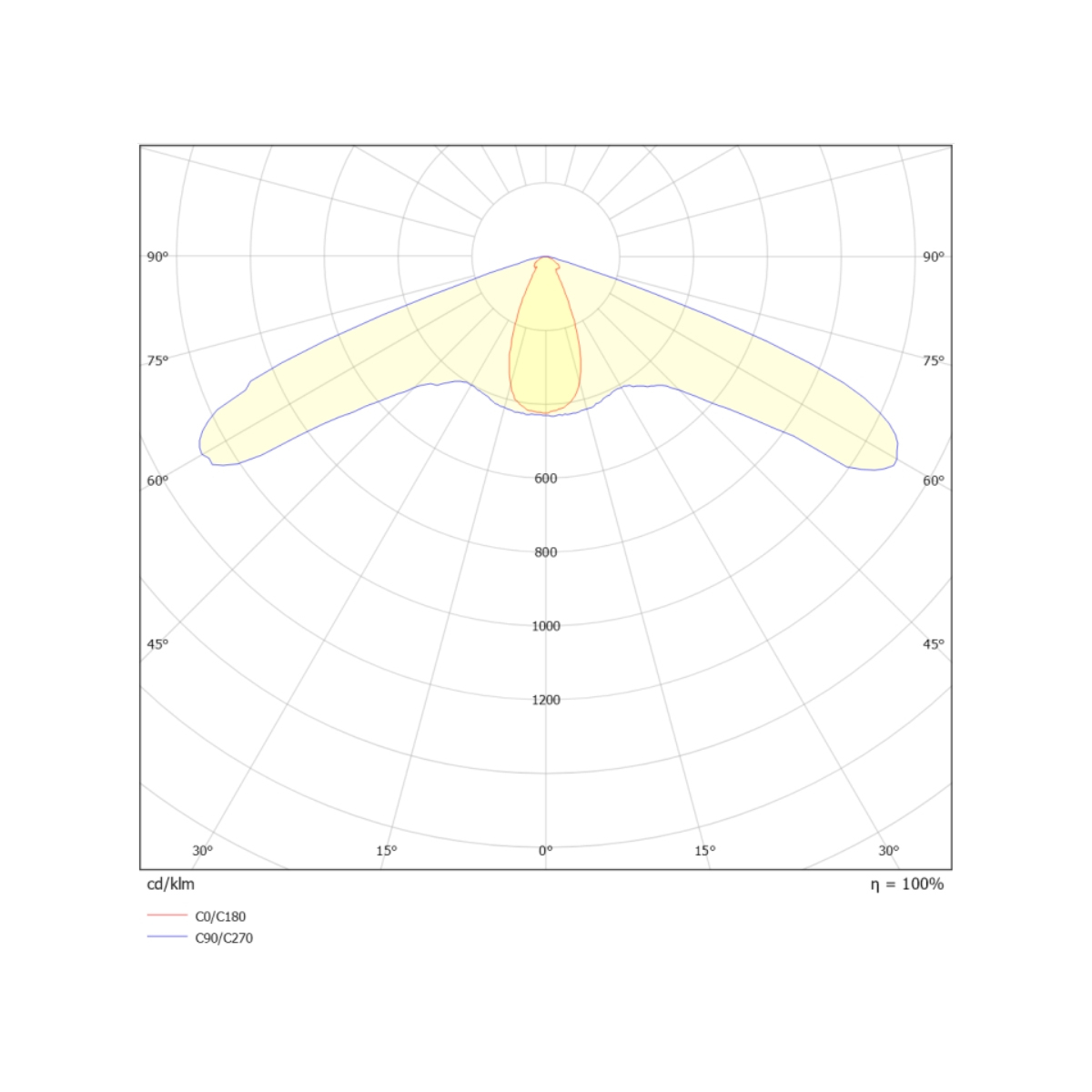

Светораспределение для различных типов оптической системы встраиваемого аварийного светильника Moncato DP807

Аварийные светильники подключаются к сети переменного напряжения 220-240VAC 50/60Hz через клеммную колодку на плате блока аварийного питания. Возможно несколько вариантов подключения: в режиме постоянного действия; в режиме непостоянного действия; подключение через выключатель. Схемы подключения приведены на схеме ниже:

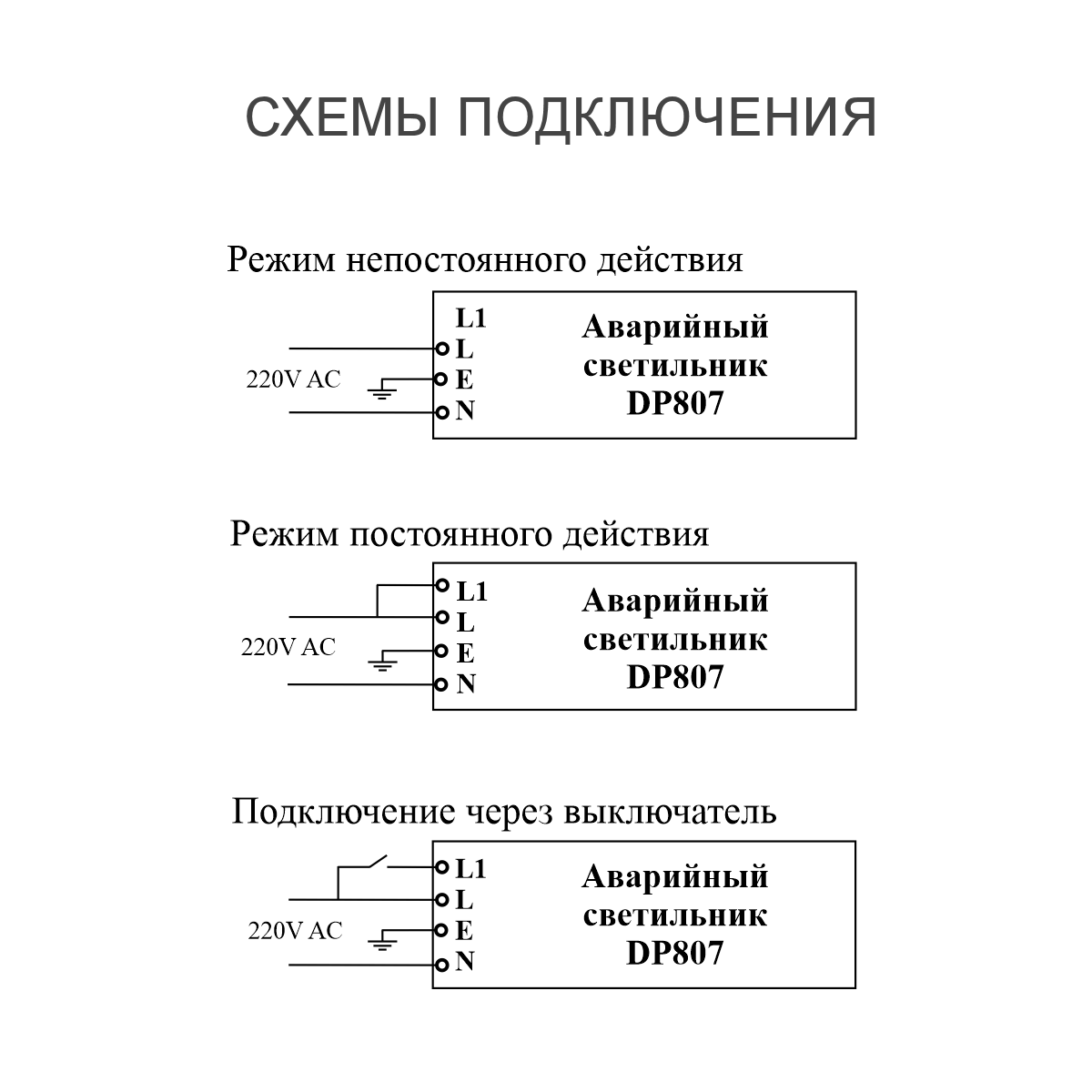

Схемы подключения аварийного светильника Moncato DP807 LED в режиме постоянного действия, непостоянного действия и через выключатель

В режиме постоянного действия светодиодный модуль включен и продолжает светиться от батареи в случае отключения входного напряжения. В режиме непостоянного действия светодиодный модуль включается только в случае отключения входного напряжения, а в штатном состоянии – выключен.

В качестве источника света в светильнике используется мощный светодиод с цветовой температурой 6000-7000K. При работе от сети световой поток светильника составляет 270lm, а при работе от батареи 250lm. Максимальная потребляемая мощность светильника в режиме постоянного действия (при зарядке аккумуляторной батареи) составляет 7 Вт. После завершения заряда батареи светильник потребляет 4,5 Вт в режиме постоянного действия или 0,5 Вт в режиме непостоянного действия.

Автономную работу светильника в аварийном режиме обеспечивает долговечная литий железо-фосфатная (LiFePO4) аккумуляторная батарея, обладающая высокими эксплуатационными характеристиками, с компактными размерами и небольшим весом. Время работы от аккумуляторной батареи составляет 3 часа. Полностью разряженная батарея заряжается до максимальной емкости в течение 24 часов.

Для контроля исправности в светильниках предусмотрена функция ручного тестирования MT (кнопка TEST) и светодиодная индикация заряда аккумуляторной батареи.

СПОСОБ УСТАНОВКИ
Светильники аварийного освещения эвакуационных путей DP807 LED SC предназначены для встраиваемого монтажа в потолки из гипсокартона или в подвесные потолки типа Армстронг. Крепление в потолке выполняется при помощи специальных пружинных креплений. Диаметр врезного отверстия - 60мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Светильники аварийного освещения DP807 LED SC имеют стильный дизайн. Белый цвет гармонично подойдет для различных типов современных интерьеров.

Применяются для аварийного эвакуационного освещения коридоров или узких проходов на путях эвакуации.

Светильники можно подключать в режиме постоянного или непостоянного действия. Световой поток светильника достаточно большой для решения задач аварийного эвакуационного освещения, но не достаточный для рабочего освещения. Для снижения слепящего эффекта и устранения дискомфорта – рекомендуется включать светильники в режиме непостоянного действия.

Аварийные светильники предназначены для эксплуатации внутри сухих теплых отапливаемых помещений с температурой окружающей среды от 0°C до 40°C.

ЧЕРТЕЖ

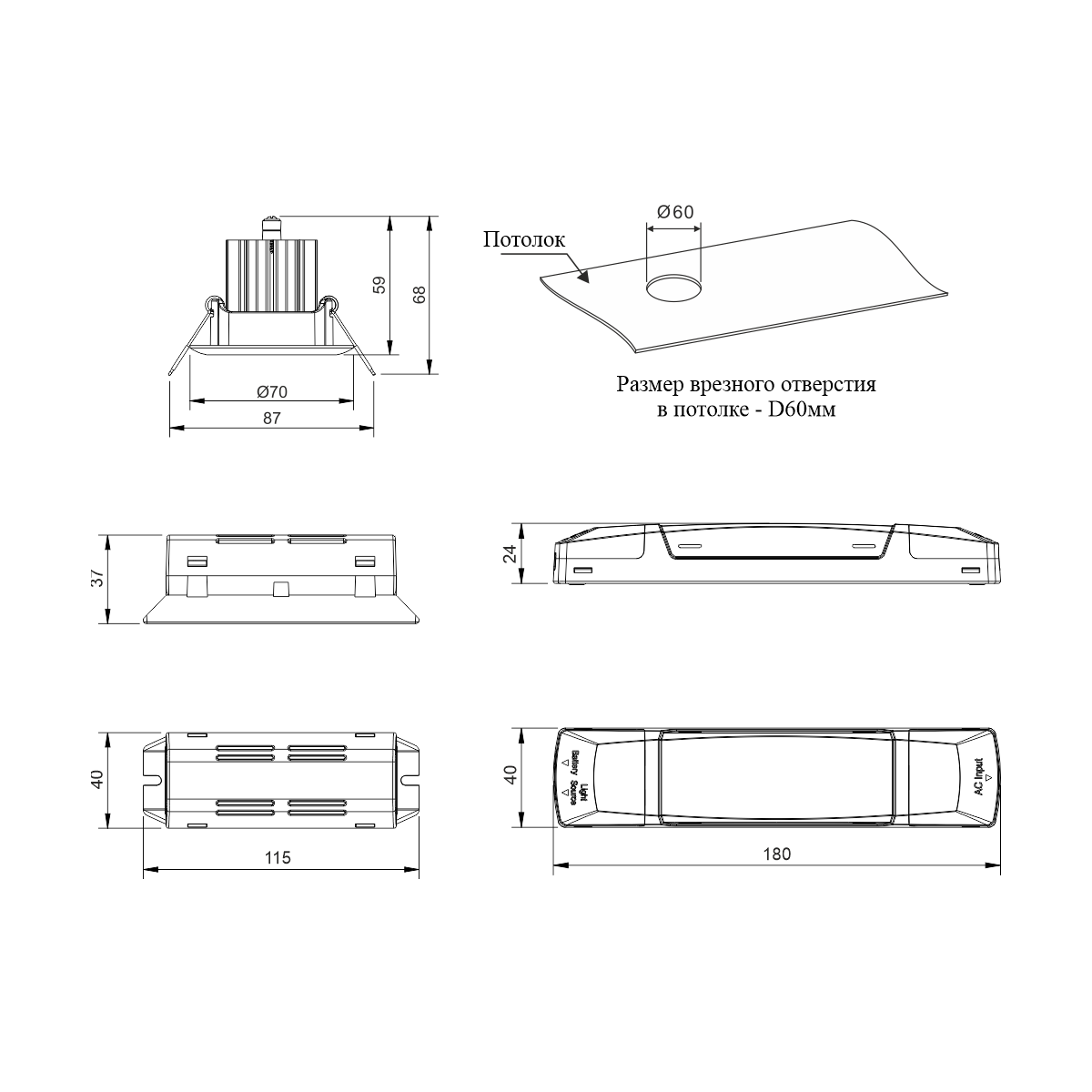

 Чертеж встраиваемого аварийного светильника постоянного действия Moncato DP807 LED

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал – поликарбонат, алюминий
Цвет корпуса – белый
Входное напряжение – 220-240V 50/60Hz
Максимальная потребляемая мощность – 7VA при работе от сети.
Источник света — 1 x SMD LED 2.4W
Световой поток – 270lm от сети / 250lm от батареи
Оптическая система – SC линза для освещения эвакуационных путей
Тип аккумуляторной батареи: LiFePO4
Время автономной работы в аварийном режиме – 3H (3 часа)
Время заряда аккумуляторной батареи – 24 часа
Режим действия – SA (постоянный или непостоянный)
Степень защиты от проникновения пыли и влаги – IP40
Класс защиты от поражения электрическим током – I
Проверка исправности – MT (кнопка ручного тестирования)
Индикатор заряда – зеленый светодиод
Температура эксплуатации ta: 0°C ÷ 40°C
Размеры блока аварийного питания – 180х40х24мм
Размеры батарейного кабинета – 115х40х37мм
Размеры светодиодного модуля – D70x59мм
Вес – 0,385мм
