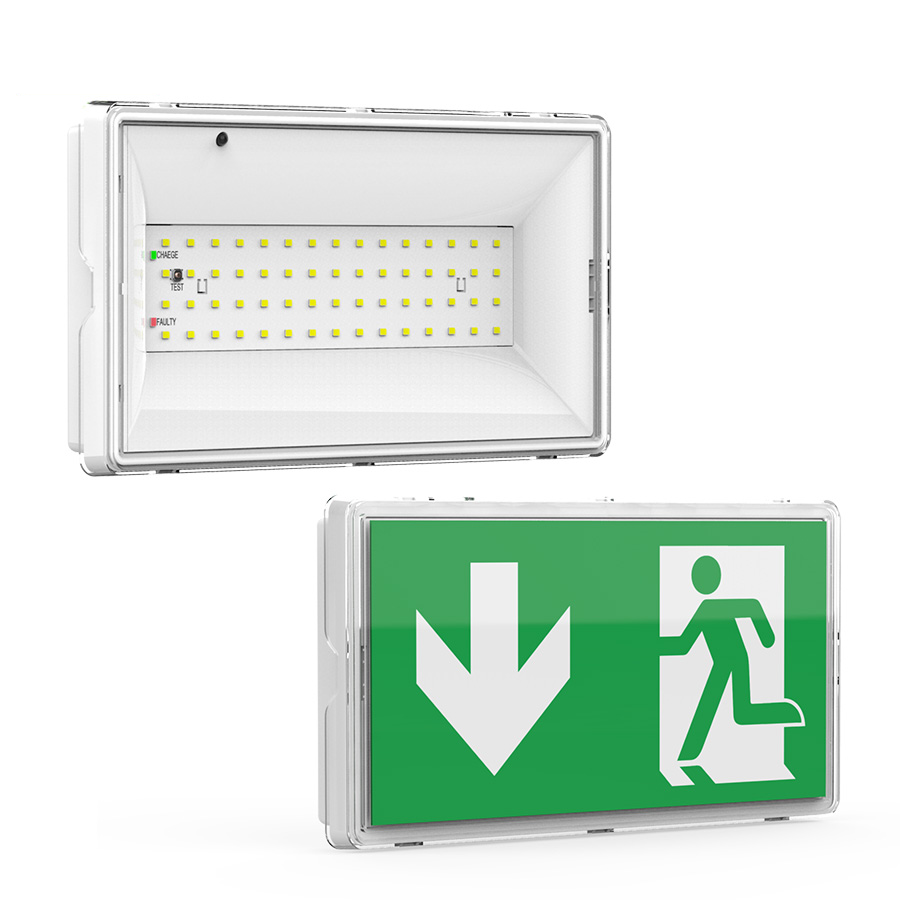

Светодиодные аварийные эвакуационные указатели Moncato OT600-2606 IP65

ТИП УКАЗАТЕЛЯ
Эвакуационные аварийные светодиодные указатели IP65 с высоко яркостью табло для обозначения эвакуационных выходов, направлений движения при эвакуации, мест размещения первичных средств пожаротушения.

КАТЕГОРИЯ УКАЗАТЕЛЯ
Эвакуационный световой указатель выхода, аварийный светильник, светодиодный указатель IP65.

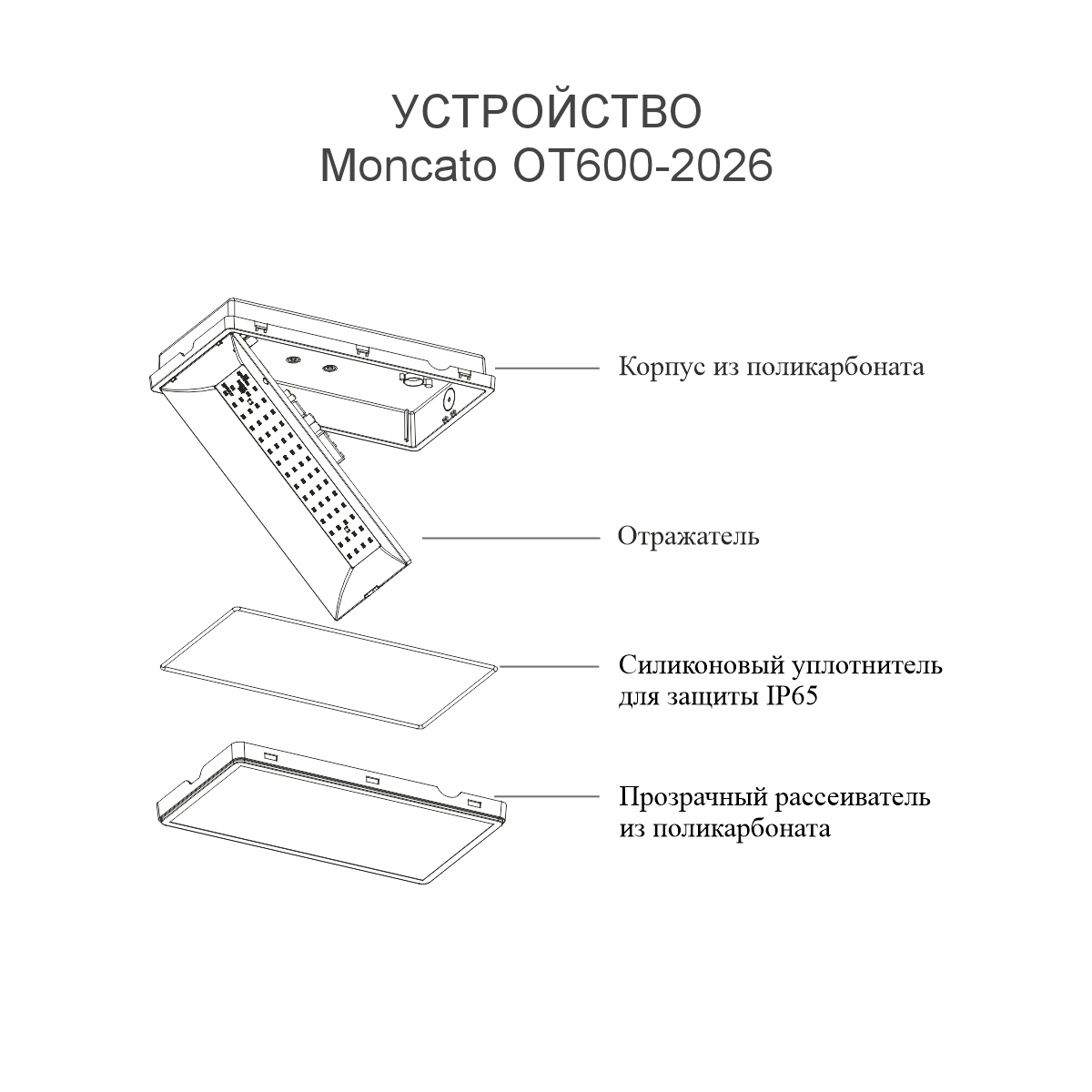

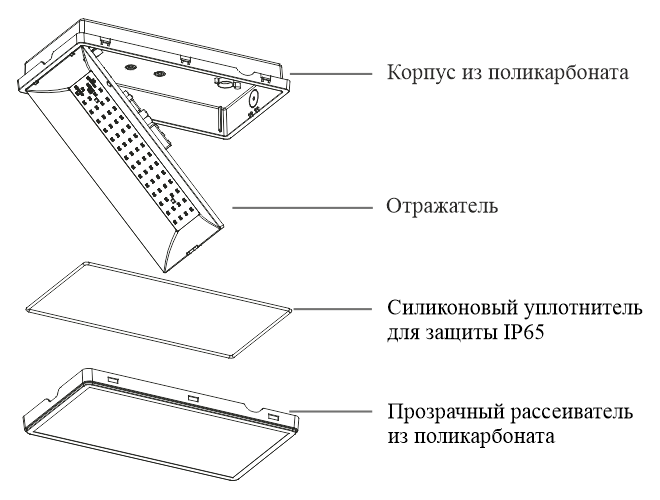

КОНСТРУКЦИЯ

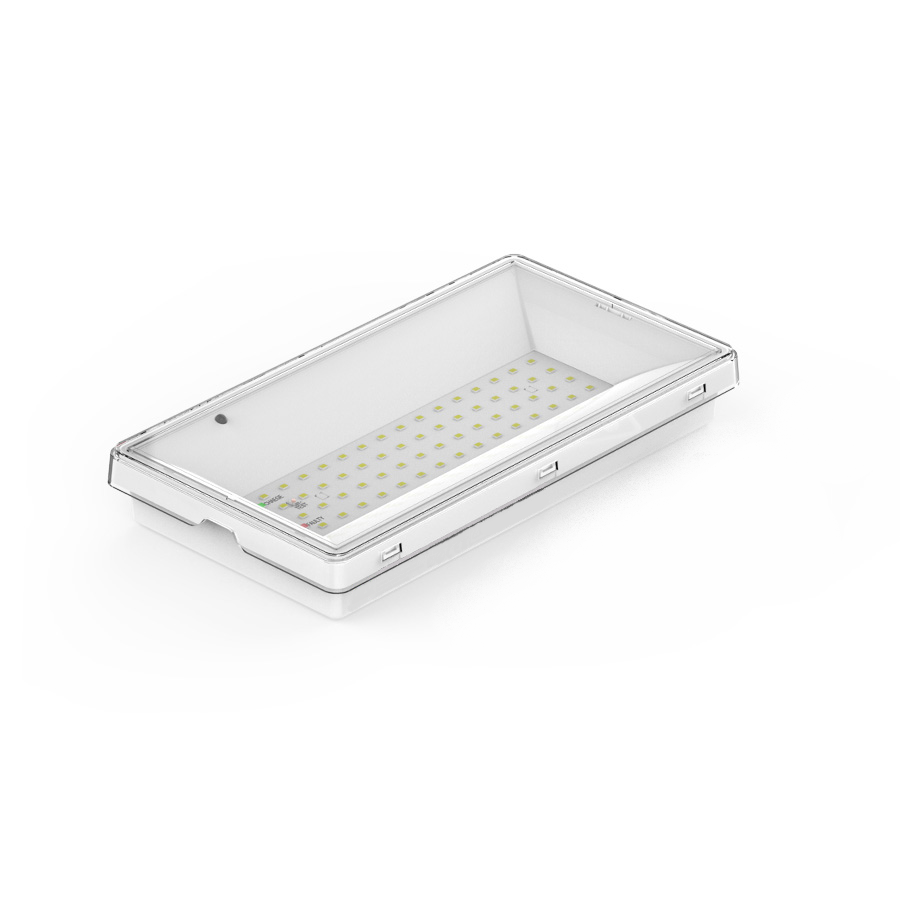

Аварийный светодиодный указатель Moncato OT600-2606 IP65 поставляется в белом ударопрочном корпусе из поликарбоната, имеет современный, эргономичный дизайн и большое табло с дальностью распознавания до 25 метров, с соотношением сторон 1:2. Верхняя крышка светильника выполнена в виде прозрачного рассеивателя, изготовлена из поликарбоната с высокой степенью светопропускания.

Крепление рассеивателя к корпусу выполняется по современной технологии при помощи шести защелок типа click. Дополнительная силиконовая прокладка между корпусом и рассеивателем создает высокую герметичность и обеспечить степень защиты от проникновения пыли и влаги на уровне IP65.

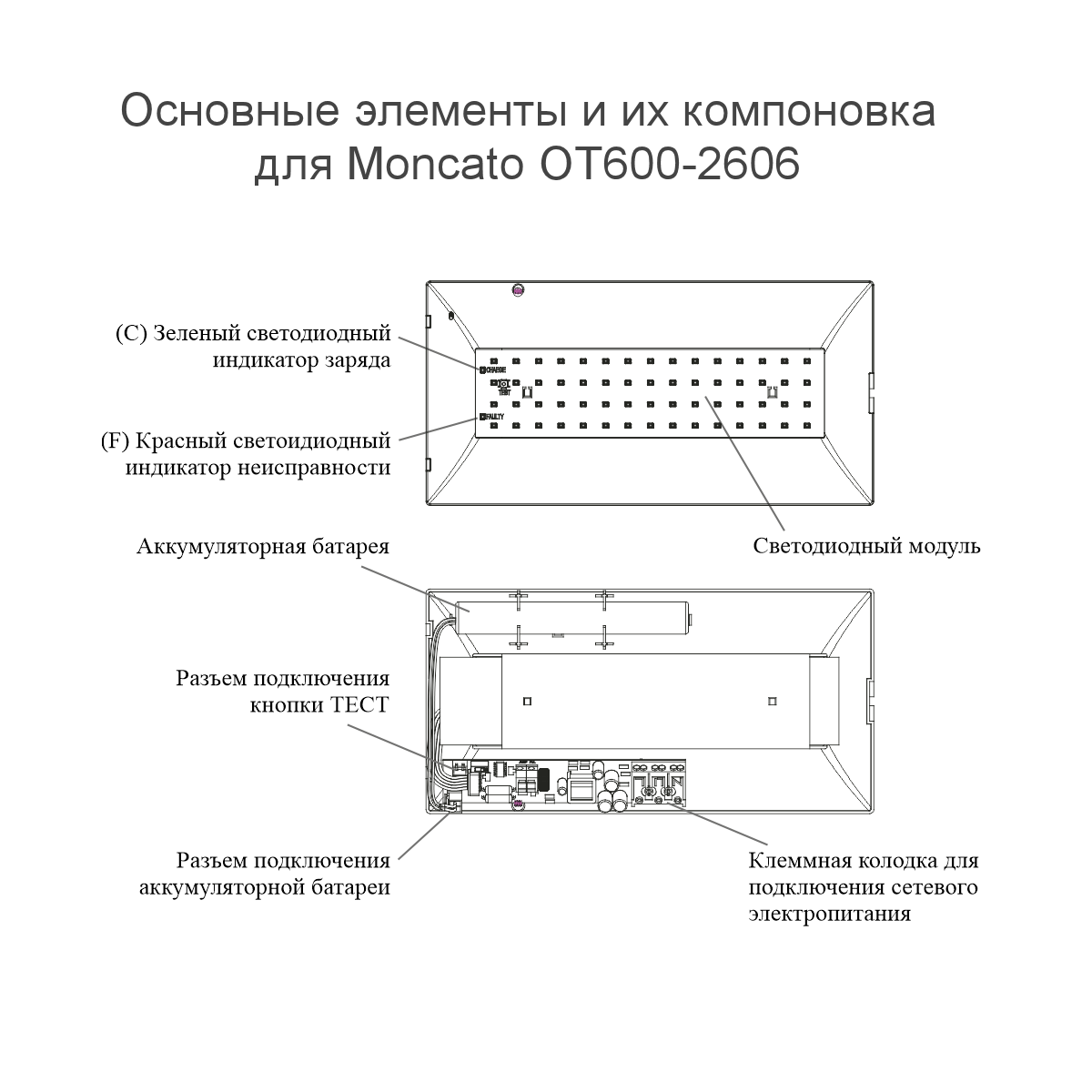

КОМПОНОВКА

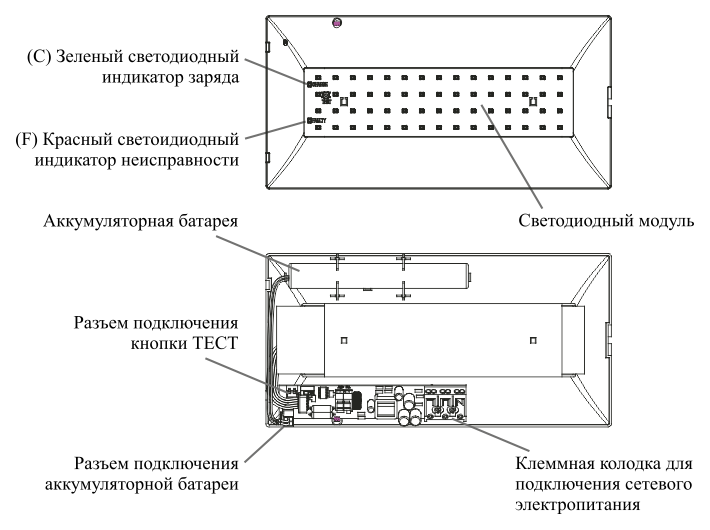

В корпус эвакуационного указателя встраивается белый отражатель. Все основные элементы светильника монтируются к отражателю. С лицевой стороны расположен светодиодный модуль, а с обратной - установлена электронная плата и аккумуляторная батарея.

Отражатель легко снимается. В корпусе светодиодного указателя с боковых сторон предусмотрены специальные пазы. Пазы позволяют установить отражатель перпендикулярно корпусу, что упрощает выполнение электромонтажных работ.

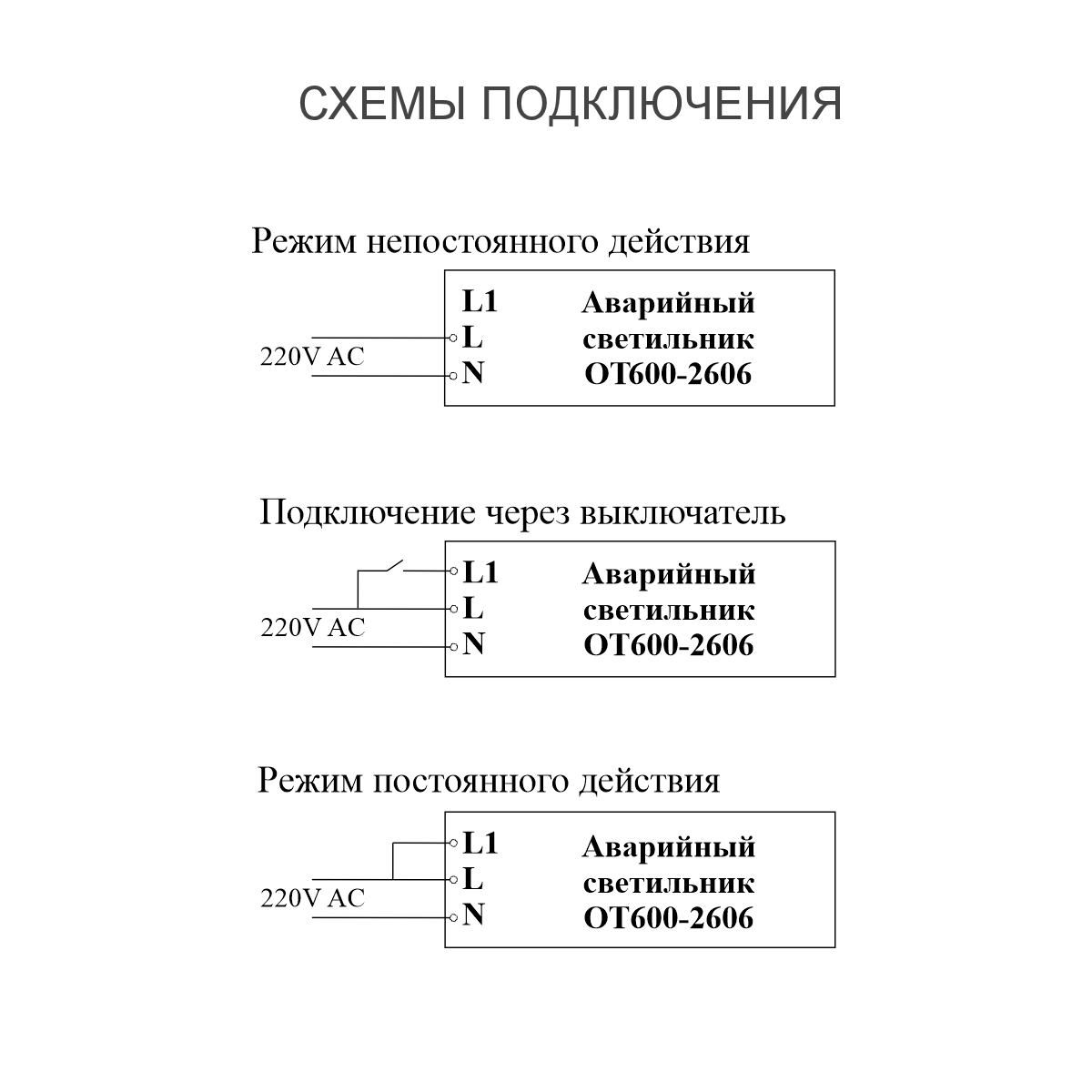

СХЕМЫ ПОДКЛЮЧЕНИЯ

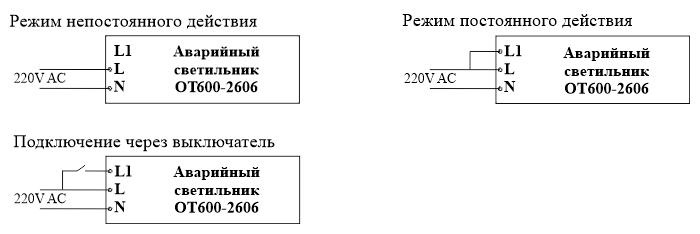

Аварийный светодиодный указатель Moncato OT600-2606 PI65 предназначен для подключения к аварийной линии электропитания с сетевым напряжением 220-240V AC 50/60Hz. Подключение светильника может быть выполнено в режиме постоянного действия, непостоянного действия или через выключатель.

ТЕСТИРОВАНИЕ ИСПРАВНОСТИ
Для выполнения проверки исправности авариного освещения в указателе предусмотрен следующий функционал:

Ручное тестирование

На корпусе аварийного светодиодного указателя установлена герметичная кнопка TEST с защитой IP65. Кнопка TEST применяется для имитации отключения входного сетевого напряжения, позволяет проверить функцию переключения в аварийный режим, работу светодиодного модуля и наличие заряда в аккумуляторной батарее.

Автоматическое тестирование

Выполняется без участия человека на периодической основе.
Каждые 30 дней выполняется функциональный тест для проверки работоспособности светодиодного модуля и аккумуляторной батареи.
Каждые 180 дней выполняется тест на автономность путем прогона аккумуляторной батареи на 3 часа автономной работы и проверки работоспособности светодиодного модуля.

Беспроводное тестирование

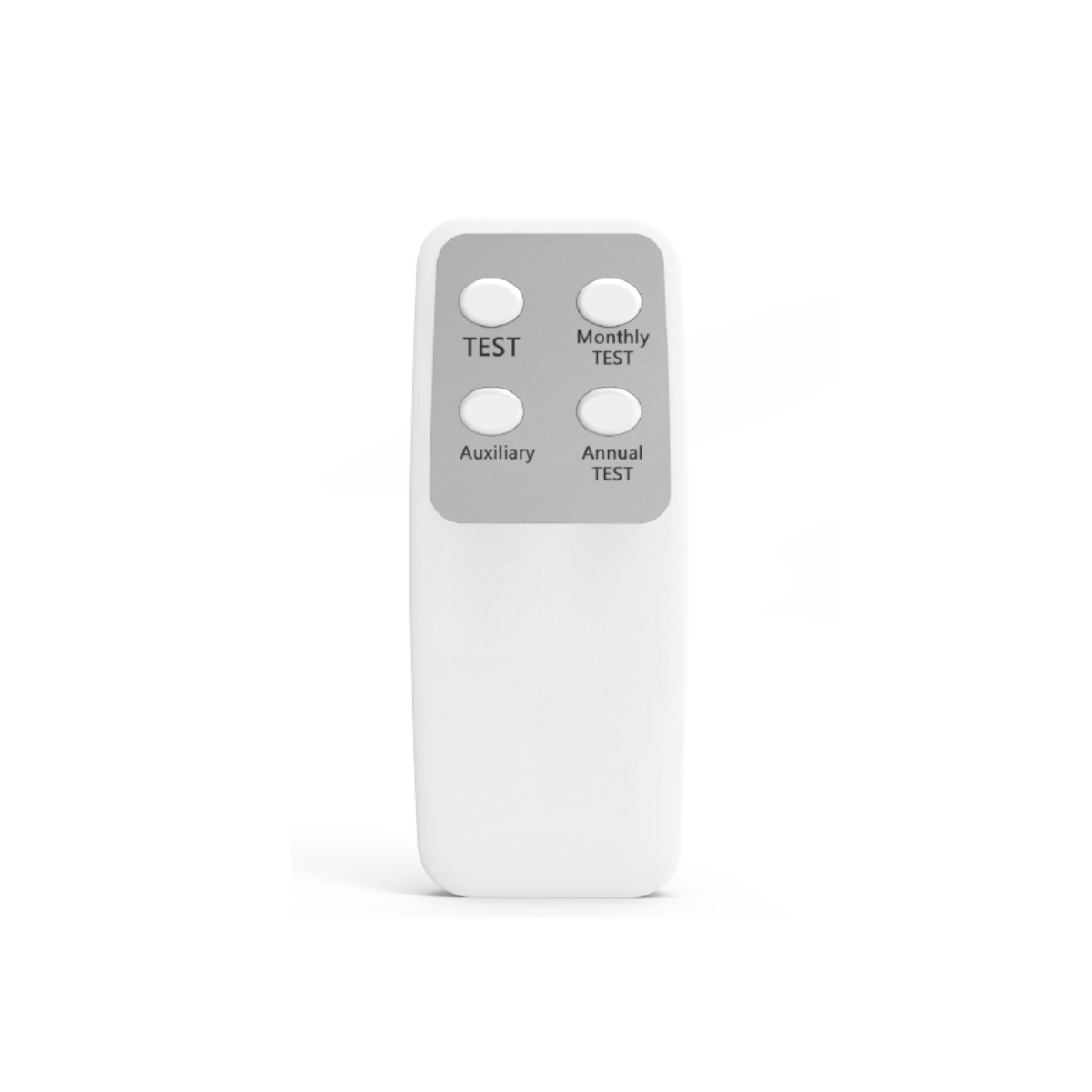

Выполняется при помощи Пульта дистанционного управления OT150-2539. Пульт ДУ заказывается отдельно, позволяет выполнять операции ручного и автоматического тестирования.

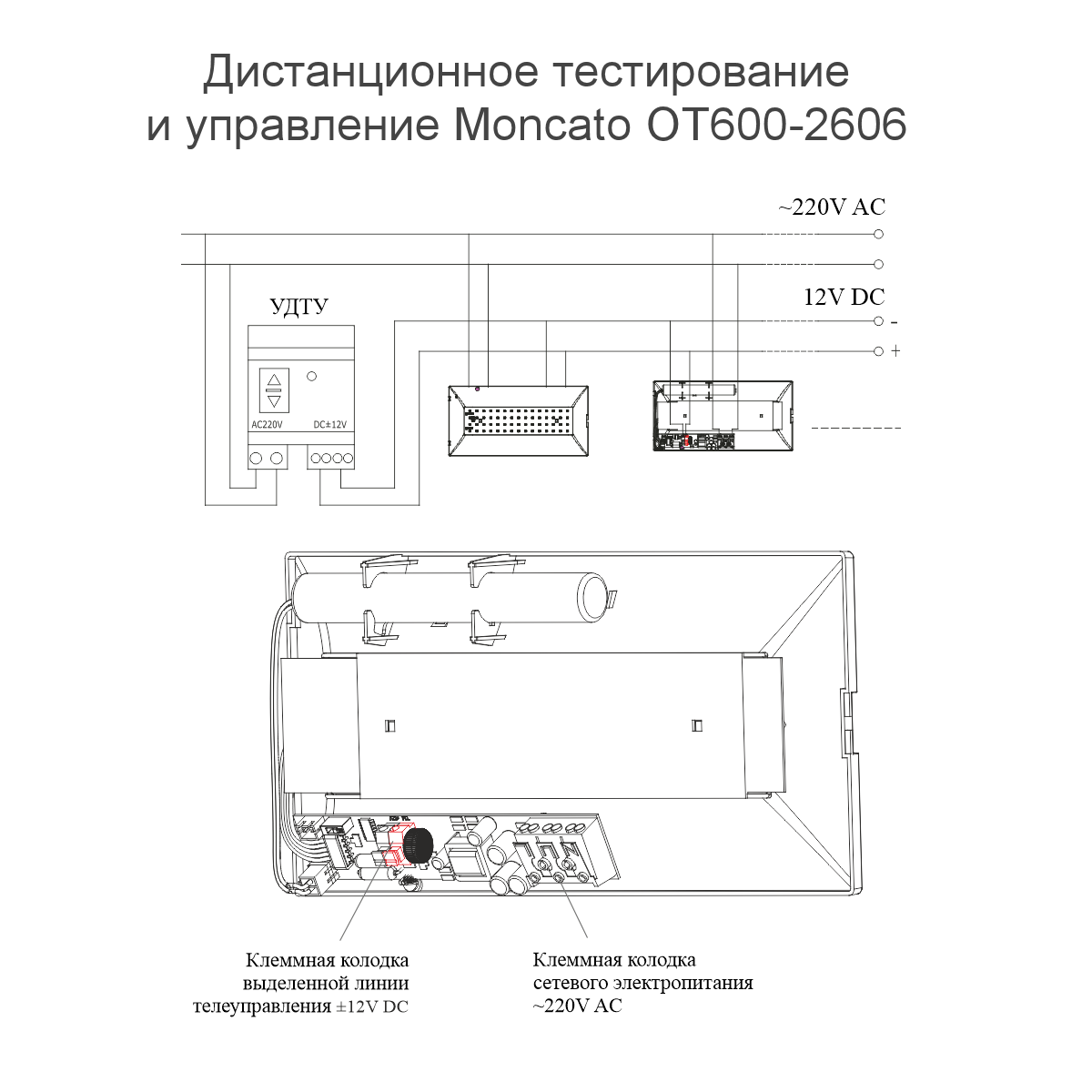

ДИСТАНЦИОННОЕ ТЕСТИРОВАНИЕ И ТЕЛЕУПРАВЛЕНИЕ

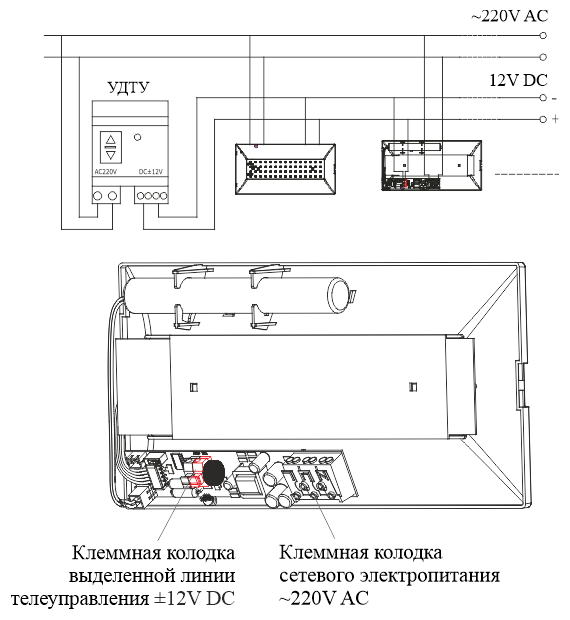

Светодиодный эвакуационный аварийный указатель Moncato OT600-2606 IP65 имеет встроенную функцию телеуправления. Телеуправление выполняется через Устройство дистанционного тестирования и управления (УДТУ) по выделенной низковольтной линии с напряжением питания ±12V DC. Для подключения к УДТУ используется отдельная клеммная колодка TM ±12V DC, расположенная на плате светового указателя.

При помощи телеуправления можно устанавливать следующие режимы работы:
1. Аварийный режим – дистанционное включение аварийного режима. Равносильно нажатию кнопки «ТЕСТ». Выполняется функциональный тест на проверку исправности аварийной функции.
2. Спящий режим / Режим покоя – дистанционное отключение аварийной функции, блокировка батареи. Применяется для сохранения заряда аккумуляторной батареи светильника при плановом отключении рабочего питания.
3. Режим телеуправления отключен.

КОНТРОЛЬ ИСПРАВНОСТИ
На плате светодиодного модуля расположены два светодиодных индикатора. Зеленый светодиодный индикатор используется для отображения штатной работы зарядного устройства, сбоя сети электропитания, неисправности батареи или для режимов автоматического тестирования. Красный светодиодный индикатор используется для отображения неисправности батареи, неисправности источников света или в случае сбоя тестирования на автономность. Зеленый и красный индикаторы могут быт постоянно выключены, постоянно включены или мигать с частотой 1 раз в секунду или 2 раза в секунду. Комбинация сигналов зеленого и красного индикаторов позволяет определить исправность аварийного светильника. Подробнее смотрите в Инструкции по эксплуатации и техническом паспорте Moncato OT600-2606 IP65.

СПОСОБ УСТАНОВКИ
Светодиодный аварийный указатель Moncato OT600-2606 PI65 предназначен для настенного накладного или встраиваемого монтажа. При накладном монтаже крепление осуществляется через отверстия в корпусе. Расстояние между креплениями – 180мм.

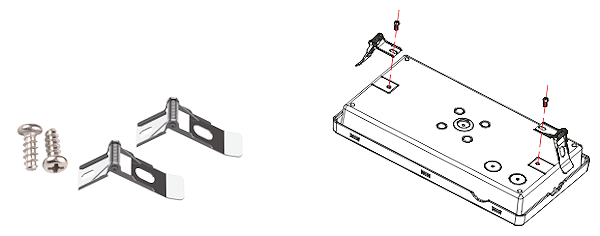

Встраиваемый монтаж осуществляется с использованием пружинных креплений OT121-2541 (приобретаются отдельно). Нижняя часть корпуса монтируется в отверстие, при этом рассеиватель выступает над поверхностью стены, придавая указателю элегантный и утонченный вид. Размер врезного отверстия 255х129мм.

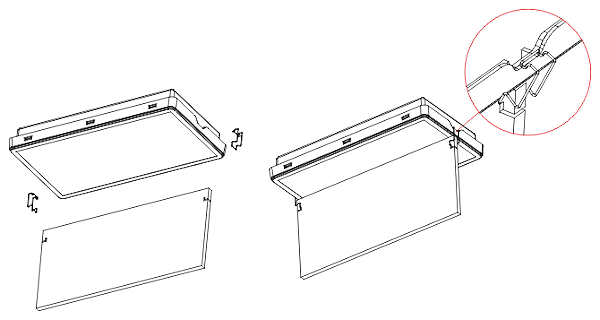

Светодиодный аварийный указатель может быть укомплектован дополнительным двухсторонним табло из акрилового стекла OT120-2540 (заказывается отдельно). Табло надежно крепится к указателю при помощи упругих жестких проволочных зажимов. Moncato OT600-2606 PI65 с дополнительным двухсторонним табло используется в качестве эвакуационного потолочного указателя.

Подключение электропитания выполняется через герметичные кабельные вводы. Для этого, на корпусе указателя (с трех боковых и с задней стороны), предусмотрены места для установки герметичных кабельных вводов под отверстия диаметром 20мм. В комплект поставки входит один герметичный ввод M20хD7-10мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ

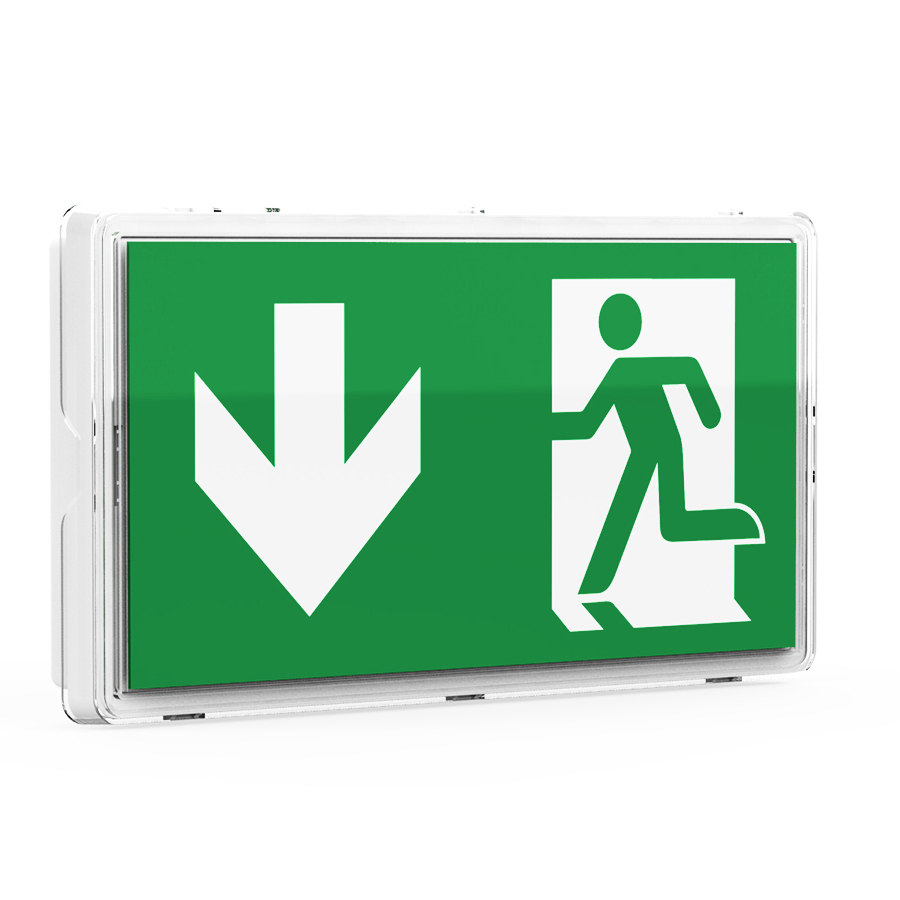

Аварийный светильник Moncato OT600-2606 IP65 имеет универсальное применение и может использоваться, как для аварийного освещения, так и в качестве аварийного эвакуационного светового указателя совместно со знаками безопасности. Знаки изготавливаются из специальной светорассеивающей самоклеящейся пленки. Наносятся при монтаже непосредственно на поверхность рассеивателя. Для заказ доступны знаки любого вида, с любой надписью, на зеленом, красном или любом другом фоне.

Высокая степень защиты от пыли и влаги IP65 позволяет применять световой эвакуационный указатель в подземных автомобильных парковках, на складах, в промышленных и технических помещениях. Указатель хорошо подойдет для медицинских и других помещений, где необходима периодическая влажная уборка.

Аварийный светодиодный указатель Moncato OT600-2606 IP65 с аккумуляторной батареей предназначены для применения в сухих отапливаемых помещениях с температурой внешней среды от 0 до +40°С.

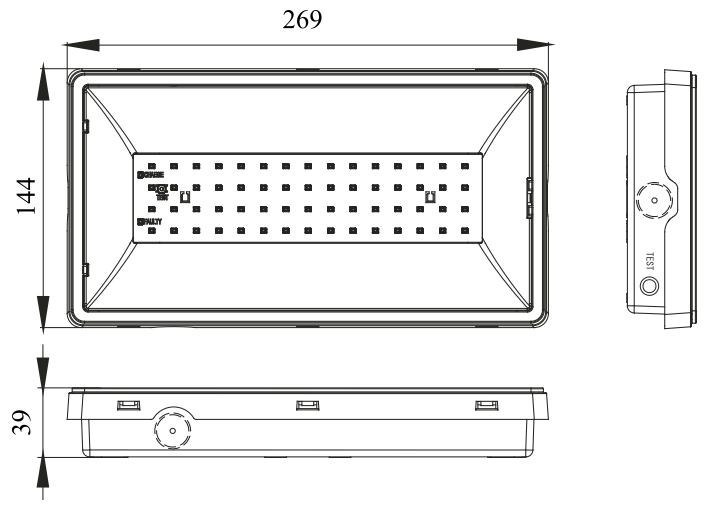

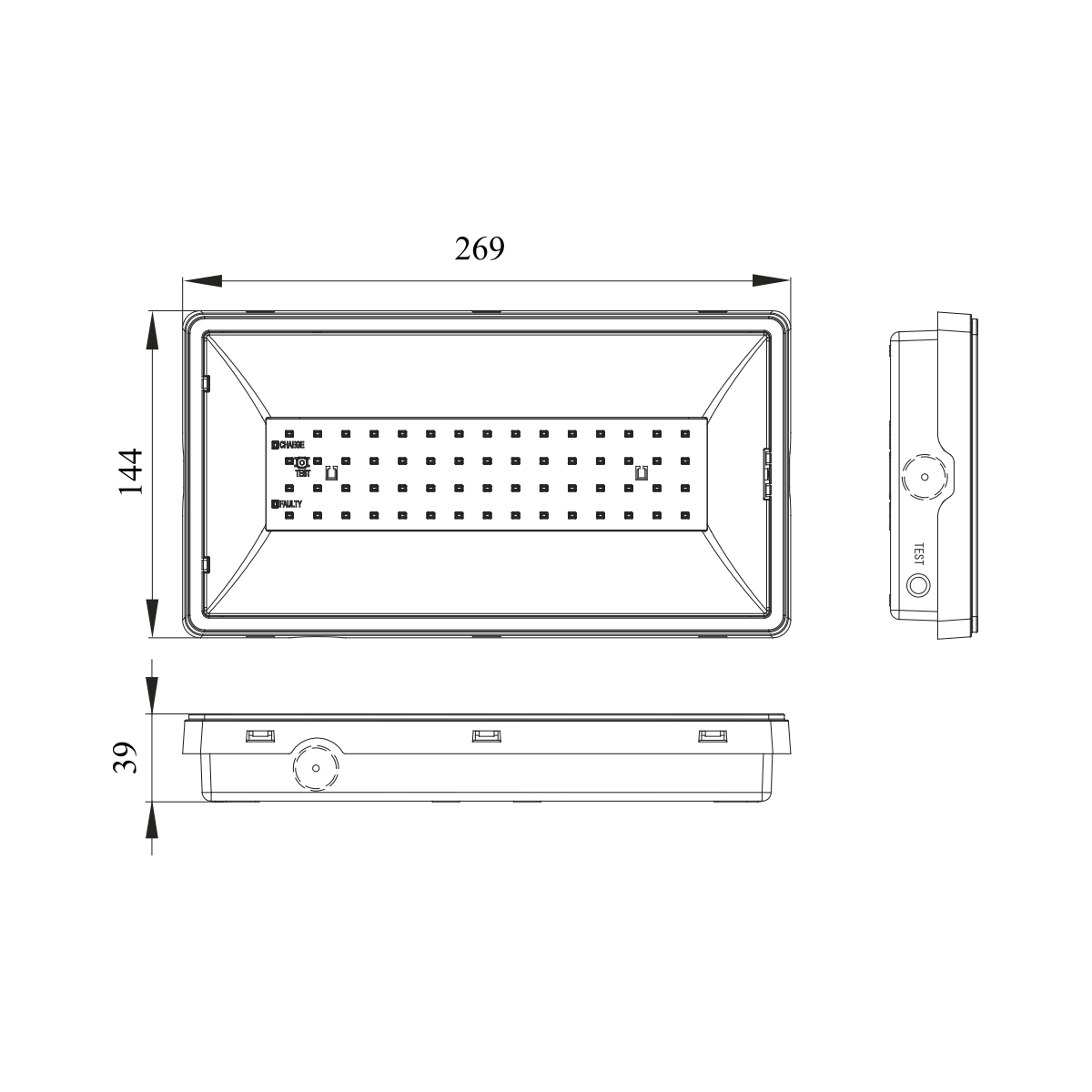

ЧЕРТЕЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал корпуса и рассеивателя: PC (100% поликарбонат)
Цвет корпуса: Белый
Входное напряжение: 220-240V 50/60Hz
Источник света: 60LEDхSMD 2835
Цветовая температура источника света: 4000K
Индекс цветопередачи: Ra > 80
Угол рассеивания: 120°
Срок службы светодиодов: 50 000 часов
Режим действия: SA, постоянный или непостоянный
Максимальная потребляемая мощность от сети:
     - в режиме постоянного действия - 16.0 VA
     - в режиме непостоянного действия - 4.0 VA
Продолжительность работы в аварийном режиме: 3H, 3 часа
Аккумуляторная батарея: 3.7V 4000mAh Li(NiCoMn)O2
Время заряда аккумуляторной батареи: 24 часа
Степень защиты от проникновения пыли и влаги: IP65
Класс защиты от поражения электрическим током: II
Дистанционное тестирование и телеуправление: по выделенной линии ±12V DC
Проверка исправности:
     - MT, ручное тестирование, кнопка «ТЕСТ» на корпусе светильника;
     - AT, встроенная функция автоматического тестирования, функциональный и автономный тест;
     - RT, дистанционное тестирование через беспроводной пульт управления;
     - EM, дистанционное тестирование по выделенной линии телеуправления.
Светодиодная индикация: Зеленый (заряд); Красный (неисправность)
Температура окружающей среды, Ta: 0 ~ 40℃
Относительная влажность эксплуатации: менее чем 90%
Размеры в собранном виде: 269x144x39мм
Вес: 0,670 кг

Цена на аварийный светодиодный указатель IP65 Moncato OT600-2606

Для уточнения цен и условий поставки просим Вас отправить запрос на интересующий указатель, сообщить город доставки и требуемое количество. В нашей компании действует гибкая система скидок, а для постоянных клиентов – специальные цены.

Как оформить заказ и купить аварийный светодиодный указатель IP65 Moncato OT600-2606

Используйте следующую спецификацию для планирования заказа:
1. OT600-2606 LED SO 750 SA 3H AT-RT TL IP65 Moncato Светильник аварийного освещения
2. OT150-2539 Пульт дистанционного управления
3. OT121-2541 Комплект для встраиваемого монтажа
4. OT120-2540 Двухстороннее табло из акрилового стекла
5. Пиктограммы 125х250, самоклеящаяся пленка, белый кант

Для удобства заказа скачайте Спецификацию для заказа.
Для подбора знаков безопасности используйте Спецификацию на знаки.
Файлы для скачивания смотрите в верхней части страницы.

Дополнительно предлагаем ознакомиться с разделом «Эвакуационные знаки безопасности» или «Знаки пожарной безопасности» и сформировать свой заказ с учетом необходимого количества и тапа пиктограмм.

Вы так же можете отправить заказ почтой info@exit-svet.ru
позвонить по телефону: +7 (495) 740-28-29
