Адресный блок эвакуационной системы аварийного освещения TKT67C Teknoware

Адресный блок эвакуационной системы централизованного аварийного освещения TKT67C Teknoware. Эвакуационная система аварийного освещения TKT67C специально разработана для применения в крупных проектах с большим количеством эвакуационных указателей и аварийных светильников. Идеально подойдет для больших административно-офисных зданий, для гипермаркетов, для торгово-развлекательных центров масштаба «Мега», для крупных логистических центров и промышленных предприятий. Эвакуационная система TKT67C поставляется в модификациях от 16 до 56 выходных цепей по 350W каждая. В каждую цепь может быть подключено до 32 адресных аварийных светильника. Максимально количество светильников подключаемых к одному адресному блоку рано 1 792 шт. с суммарной мощностью до 19 600 W. В соответствии с требованиями проекта эвакуационная система TKT67C поставляется с дополнительными опциями: встроенный принтер, LCD дисплей, IC интерфейсы для подключения интеллектуальных контроллеров, интерфейсы центрального мониторинга – LON, BACnet, ACM, WebCM/WebACM, ВСМ.

МОДИФИКАЦИИ

Артикул Номинальное напряжение питания Выходных цепей Максимальная нагрузка цепи (VA) Цена Количество
TKT6716C 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 16 х 350W 5 600 VA цена по запросу

TKT6724C 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 24 х 350W 8 400 VA цена по запросу

TKT6732C 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 32 х 350W 11 200 VA цена по запросу

TKT6740C 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 40 х 350W 14 000 VA цена по запросу

TKT6748C 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 48 х 350W 16 800 VA цена по запросу

TKT6756C 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 56 х 350W 19 600 VA цена по запросу


Полное описание

ТИП ПРОДУКТА
Адресный блок эвакуационной системы аварийного освещения с центральной батареей.

КАТЕГОРИЯ ПРОДУКТА

Централизованные системы аварийного освещения, эвакуационные системы, системы аварийного освещения с центральной аккумуляторной батареей.

ОПИСАНИЕ
В нормальном состоянии, центральный адресный блок эвакуационной системы серии TKT67C работает от сети переменного напряжения 230V AC, поддерживает уровень заряда аккумуляторных батарей и подает в выходные цепи переменное напряжение 230V AC. В случае отключения или падения рабочего сетевого напряжения ниже 180V эвакуационная система аварийного освещения переключается в режим аварийной работы с использованием аккумуляторной батареи. В аварийном режиме в выходную цепь подается постоянное напряжение 216V DC. Данный уровень напряжения достигается за счет последовательного подключения 18 аккумуляторных батарей 12V. Аккумуляторные батареи располагаются в специальном шкафу (батарейный кабинет) и подключаются к центральному блоку эвакуационной системы при помощи специального аккумуляторного кабеля. Емкость аккумуляторных батарей рассчитывается исходя из нагрузки, потерях в сети и времени работы в аварийном режиме. Батарейный кабинет, аккумуляторный кабель подбираются с учетом емкости аккумуляторов и заказываются отдельно.


Помимо вышеперечисленных стандартных функций, центральный блоку эвакуационной системы аварийного освещения также включает дополнительные функции - мониторинг, тестирование и отчетность исправности системы аварийного освещения.

Функция мониторинга позволяет контролировать исправность адресных светильников, в случае обнаружения неисправностей выдавать сообщение с указанием номера цепи и адреса неисправных светильников. Контроль светильников осуществляется на основе уникальных адресов, присвоенных каждому светильнику. Для передачи данных мониторинга применяются обычные кабельные линии по которым осуществляется электропитания светильников. Таким образом нет необходимости в прокладке дополнительных дата-линий для выполнения операций мониторинг и тестирования.

Короткое тестирование эвакуационной системы выполняется на ежедневной или еженедельной основе. Полное тестирование аккумуляторных батарей автоматически выполняется каждые 6 месяцев. Результаты тестирования отображаются в отчетах с указанием времени тестирования, емкости аккумуляторных батарей номеров неисправных цепей и светильников.

Обычные светильники общего освещения могут быть подключены к эвакуационной системе аварийного освещения. Для выполнения операций мониторинга и контроля вместе со светильниками необходимо использовать дополнительный адресный модуль. Для управления включением/выключением светильников общего освещения, интегрированных в эвакуационную систему, используются локальные или интеллектуальные контроллеры.

В зависимости от модификации, эвакуационная система аварийного освещения имеет 16, 24, 32, 40, 48, 56 выходных цепей. В каждую цепь можно подключить не более 32 адресных аварийных светильников или светильников общего освещения с адресным модулем. Каждая выходная цепь позволяет подключить нагрузку до 350W. Для увеличения выходной мощности цепи можно соединять параллельно: 8х350W; 4x700W; 2x1400W. Для защиты выходной цепи от короткого замыкания применяется предохранитель 2,5А.

СПОСОБ УСТАНОВКИ

Адресный блок эвакуационной системы аварийного освещения устанавливается на пол в сухих отапливаемых помещениях с температурой +10 …+50C. Вместе с адресным блоком устанавливается батарейный кабинет, соединенный аккумуляторным кабелем.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Эвакуационная система централизованного аварийного освещения TKT67C предназначена для использования в проектах с большим количеством аварийных светильников и эвакуационных световых указателей.

ЧЕРТЕЖ

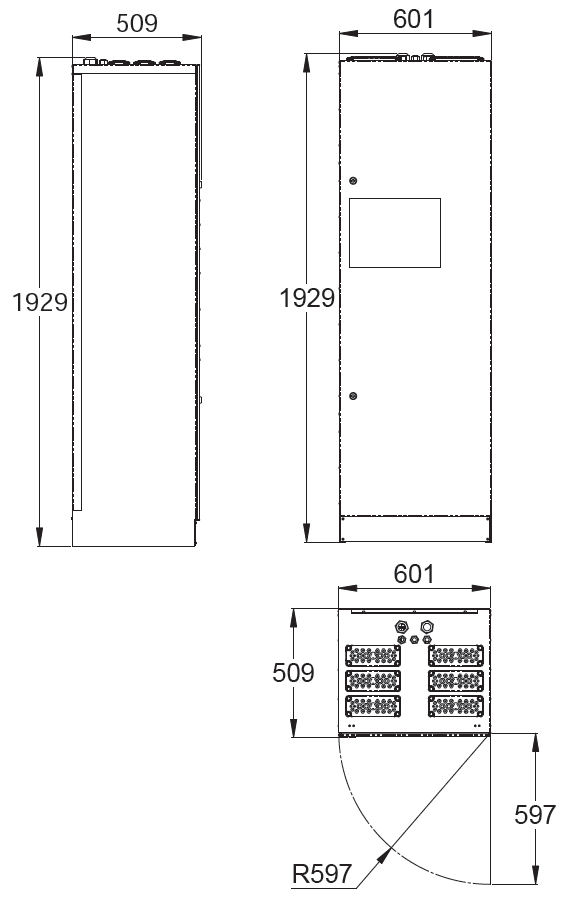

Монтажные размеры адресного блока эвакуационной системы аварийного освещения TKT67C Teknoware

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания: 3~ N/PE 220-240/380-415 VAC, 50/60 Hz
Выходное напряжение: 220-240V AC
Напряжение АКБ: 216V DC
Максимальная емкость батарей: 450 Ah
Время зарядки аккумуляторов: 12 часов 80%

Артикул

Максимальная входная мощность

Количество выходных цепей

Максимальная нагрузка VA

Максимальная нагрузка 1-3h

TKT6716C

8450 VA

16 цепей по 350 W
2 x (8x350 W / 4x700 W / 2x1400 W)

5600 VA

5600 W

TKT6724C

14000 VA

24 цепей по 350 W
3 x (8x350 W / 4x700 W / 2x1400 W)

8400 VA

8400 W

TKT6732C

16800 VA

32 цепей по 350 W
4 x (8x350 W / 4x700 W / 2x1400 W)

11200 VA

11200 W

TKT6740C

19600 VA

40 цепей по 350 W
5 x (8x350 W / 4x700 W / 2x1400 W)

14000 VA

14000 W

TKT6748C

25150 VA

48 цепей по 350 W
6 x (8x350 W / 4x700 W / 2x1400 W)

16800 VA

16800 W

TKT6756C

27950 VA

56 цепей по 350 W
7 x (8x350 W / 4x700 W / 2x1400 W)

19600 VA

19600 W


Ток короткого замыкания: 10А (с предохранителем 2,5А и временем срабатывания 0,4 сек.)
Класс защиты: IP31
Размеры – 1929х601х509мм

ПРОЕКТНОЕ РЕШЕНИЕ НА ЭВАКУАЦИОННУЮ СИСТЕМУ АВАРИЙНОГО ОСВЕЩЕНИЯ

Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Специалисты нашей компании разработают проектное решение, подготовят спецификации и предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.

ЦЕНА НА ЦЕНРАЛЬНЫЙ АДРЕСНЫЙ БЛОК ЭВАКУАЦИОННОЙ СИСТЕМЫ TKT67C

Для простого заказа стоимость центрального блока будет зависеть от выбранной модификации. Если Вы заказываете проектное решение, стоимость системы определяется в соответствии с полной спецификацией на весь комплект оборудования. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ЭВАКУАЦИОННУЮ СИСТЕМУ АВАРИЙНОГО ОСВЕЩЕНИЯ

Отправьте запрос на разработку технического решения системы аварийного освещения. Специалисты нашей компании помогут выбрать оптимальную конфигурацию системы, выполнят расчет стоимости и сроков поставки. Оплата вашего заказа осуществляется безналичным расчетом по счету.

Отправляйте запрос на почту info@exit-svet.ru
или звоните по телефону: +7 (495) 740-28-29
