Блок централизованной системы аварийного освещения 220В TKT65B Teknoware

Центральный блок предназначен для работы в системах аварийного освещения 220В и хорошо подойдет для создания простых централизованных решений со средним количеством аварийных светильников, а также в проектах, где необходимо разделить систему аварийного освещения для разных помещениях или для разных пожарных отсеков. Центральный блок имеет компактные размеры и идеально подойдет для установки в помещениях с ограниченным свободным пространством. Центральный блок аварийного освещения 220В TKT65B поставляется в модификациях с количеством выходных цепей 6, 12, 18, 24 по 250W каждая. Максимальная нагрузка, подключаемая к центральному блоку – 6000VA. Общая максимальная подключаемая нагрузка в аварийном режиме – 6000W (1 час). Функциональные возможности центрального блока системы аварийного освещения могут быть расширены за счет BCM интерфейса для подключения базового центрального модуля для выполнения операций мониторинга.

МОДИФИКАЦИИ

Артикул Номинальное напряжение питания Выходных цепей Максимальная нагрузка цепи (VA) Примечание Цена Количество
TKT6506BF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 6 х 250W 1 500 VA - цена по запросу

TKT6512BF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 12 x 250W 3 000 VA - цена по запросу

TKT6518BF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 18 x 250W 4 500 VA - цена по запросу

TKT6524BF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 24 х 250W 6 000 VA - цена по запросу

TKT6506B 1~ N-PE 220-240V AC, 50-60 Hz 6 х 250W 1 500 VA - цена по запросу

TKT6506BP 1~ N-PE 220-240V AC, 50-60 Hz 6 х 250W 1 500 VA С дверцей цена по запросу

TKT6512B 1~ N-PE 220-240V AC, 50-60 Hz 16 х 250W 2 580 VA - цена по запросу

TKT6512BP 1~ N-PE 220-240V AC, 50-60 Hz 16 х 250W 2 580 VA С дверцей цена по запросу

TKT6518B 1~ N-PE 220-240V AC, 50-60 Hz 18 x 250W 2 580 VA - цена по запросу

TKT6518BP 1~ N-PE 220-240V AC, 50-60 Hz 18 x 250W 2 580 VA С дверцей цена по запросу

TKT6524B 1~ N-PE 220-240V AC, 50-60 Hz 24 х 250W 2 580 VA - цена по запросу

TKT6524BP 1~ N-PE 220-240V AC, 50-60 Hz 24 х 250W 2 580 VA С дверцей цена по запросу


Полное описание

ТИП ПРОДУКТА
Центральный блок системы аварийного освещения 220В с центральной аккумуляторной батареей.

КАТЕГОРИЯ ПРОДУКТА

Централизованные системы аварийного освещения, системы аварийного централизованного освещения, системы аварийного освещения с центральной аккумуляторной батареей, централизованное аварийное освещение 220В.

ОПИСАНИЕ
Центральный блок поставляется в компактном металлическом шкафу, окрашен в цвет RAL9003. При необходимости, шкаф поставляется в модификации с открывающейся передней крышкой (артикул имеет литеру «P»).

В зависимости от модификации центральный блок подключается к сети переменного напряжения 230V AC или к трехфазной сети 380V AC. Модификации для работы от трехфазной сети 380V AC имеют в артикуле литеру «F».

В нормальном состоянии центральный блок подает в выходные цепи переменное напряжение 230V AC. При пропадании рабочего напряжения питания или в случае его понижения ниже 180V центральный блок переходит в режим аварийной работы и подает в выходные цепи постоянное напряжение 216V DC. Напряжение 216V DC достигается за счет последовательного подключения 18 аккумуляторных батарей 12V. Аккумуляторные батареи подбираются с учетом суммарной нагрузки светильников и нормативного времени, необходимого для работы системы в аварийном режиме. С учетом потерь в кабельных линиях и возможного снижения емкости заряда аккумуляторов, емкость аккумуляторных батарей подбирается с запасам 15-20%.

Модификации блока аварийного освещения 220В TKT65B различаются количеством выходных цепей – 6, 12, 18, 24. К каждой цепи можно подключать аварийные светильников с суммарной нагрузкой не более 250W. При необходимости, к центральному блоку можно подключить светильники общего освещения. Для защиты выходных цепей от короткого замыкания в каждой выходной цепи используется предохранитель.

СПОСОБ УСТАНОВКИ

Центральный блок системы аварийного освещения 220В TKT65B предназначен для монтажа на стену в сухих отапливаемых помещениях с температурой +10 …+50C. Крепление к стене осуществляется через специальные отверстия в корпусе центрального блока. Компактные размеры корпуса TKT65B и возможность крепления на стену особенно удобно для установки в помещениях с ограниченным пространством.

Вместе центральным блоком аварийного освещения 220В TKT65B устанавливается батарейный кабинет. Батарейный кабинет подключается к TKT65B при помощи специального аккумуляторного кабеля.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Центральный блок системы аварийного освещения 220В TKT65B предназначена для использования в проектах со средним или небольшим количеством аварийных светильников. Решения на базе TKT65B идеально подойдут для создания решений централизованного аварийного освещения офисов, торговых центров, магазинов, складских и промышленных помещений. TKT65B особенно удобно применять в проектах, где аварийное освещение необходимо разделить на пожарные отсеки или по отдельным помещениям.

ЧЕРТЕЖ

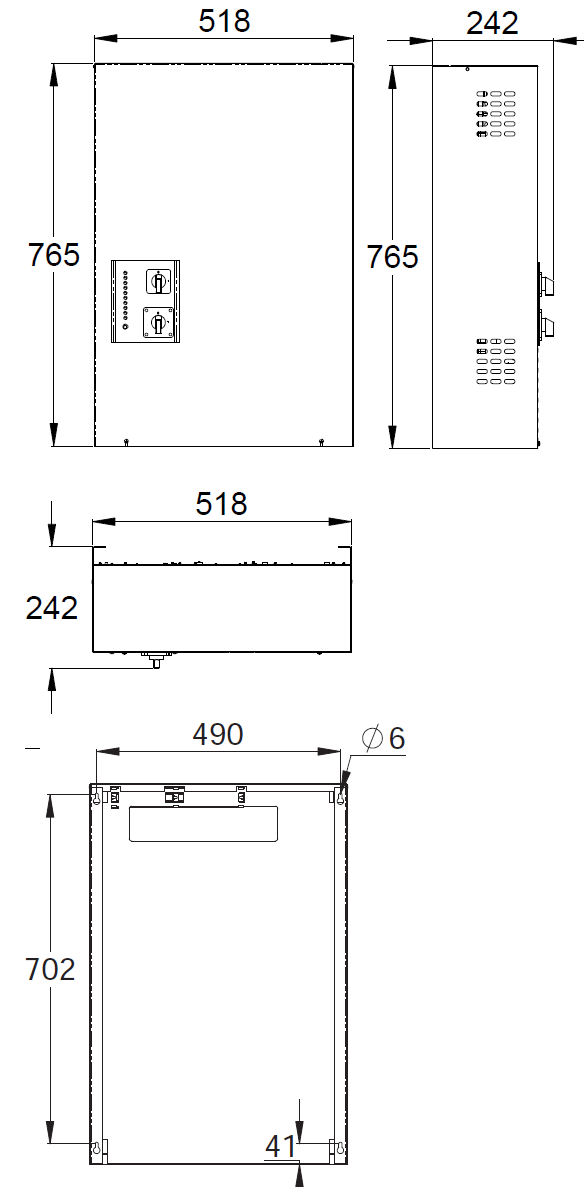

Центральный блок системы аварийного освещения 220В TKT65xxB
Монтажные размеры блока централизованной системы аварийного освещения 220В TKT65B Teknoware

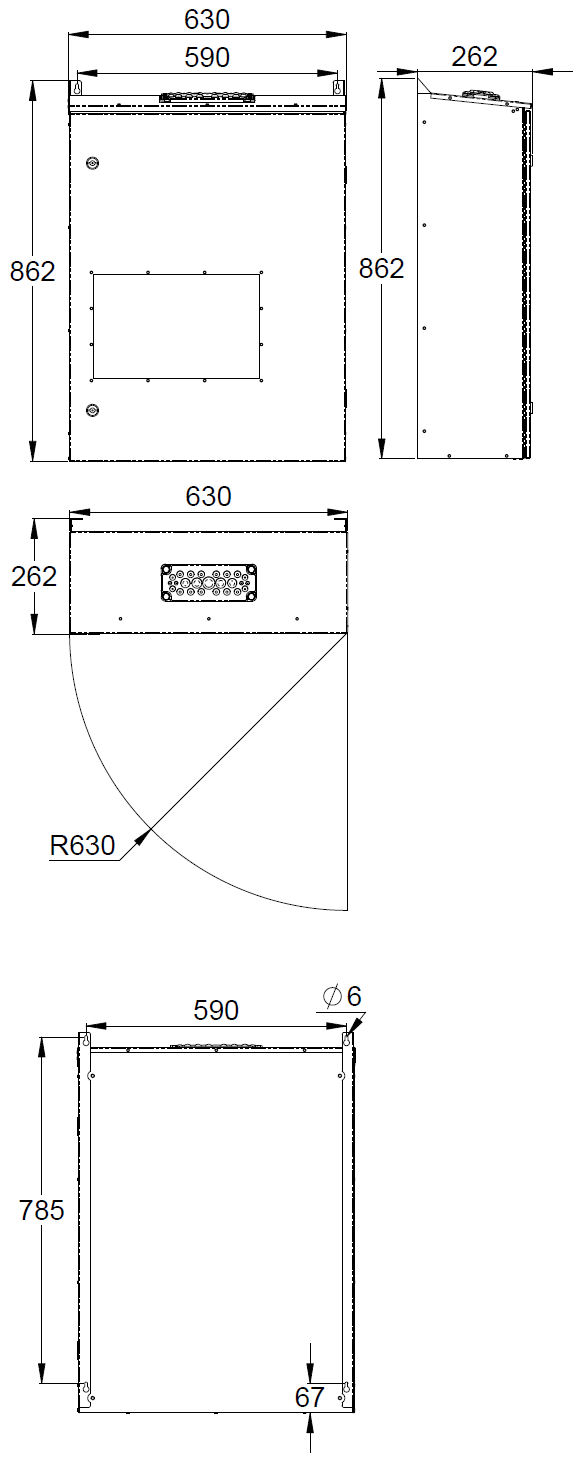

Центральный блок системы аварийного освещения 220В TKT65xxBP
Монтажные размеры блока централизованной системы аварийного освещения 220В TKT65B Teknoware с открывающейся передней дверцей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания:
   - модификации с однофазным входом - 1~ N/PE 220-240 VAC, 50/60 Hz,
   - модификации с трехфазным входом - 3~ N/PE 220-240/380-415 VAC, 50/60 Hz

Выходное напряжение: 230V AC
Напряжение АКБ: 216V DC
Максимальная емкость батарей: 18х65Ah
Время зарядки аккумуляторов: 12 часов 80%

Артикул

Максимальная входная мощность

Количество выходных цепей

Максимальная нагрузка (VA)

Максимальная нагрузка 1h (W)

TKT6506B

2600 VA

6 цепей по 250 W

1500 VA

1500 W

TKT6506BF

2600 VA

6 цепей по 250 W

1500 VA

1500 W

TKT6506BP

2600 VA

6 цепей по 250 W

1500 VA

1500 W

TKT6512B

3680 VA

12 цепей по 250 W

2580 VA

3000 W

TKT6512BF

4100 VA

12 цепей по 250 W

3000 VA

3000 W

TKT6512BP

3680 VA

12 цепей по 250 W

2580 VA

3000 W

TKT6518B

3680 VA

18 цепей по 250 W

2580 VA

4500 W

TKT6518BF

5600 VA

18 цепей по 250 W

4500 VA

4500 W

TKT6518BP

3680 VA

18 цепей по 250 W

2580 VA

4500 W

TKT6524B

3680 VA

24 цепей по 250 W

2580 VA

6000 W

TKT6524BF

7100 VA

24 цепей по 250 W

6000 VA

6000 W

TKT6524BP

3680 VA

24 цепей по 250 W

2580 VA

6000 W

Класс защиты:
   - IP34 для модификации TKT65xxBP
   - IP20 для модификации TKT65xxB

Размеры:

- 765х518х242мм для модификации TKT65xxB;
- 862x630x262мм для модификации TKT65xxBP.

ПРОЕКТНОЕ РЕШЕНИЕ НА ЦЕНТРАЛИЗОВАННУЮ СИСТЕМУ АВАРИЙНОГО ОСВЕЩЕНИЯ 220В TKT65B

Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Специалисты нашей компании разработают проектное решение, подготовят спецификации и предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.

ЦЕНА НА ЦЕНТРАЛИЗОВАННУЮ СИСТЕМУ АВАРИЙНОГО ОСВЕЩЕНИЯ 220В TKT65B

Для простого заказа стоимость центрального блока будет зависеть от выбранной модификации. Если Вы заказываете проектное решение, стоимость системы определяется в соответствии с полной спецификацией на весь комплект оборудования. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ ЦЕНТРАЛИЗОВАННУЮ СИСТЕМУ АВАРИЙНОГО ОСВЕЩЕНИЯ 220В TKT65B

Отправьте запрос на разработку технического решения системы аварийного освещения. Специалисты нашей компании помогут выбрать оптимальную конфигурацию системы, выполнят расчет стоимости и сроков поставки. Оплата вашего заказа осуществляется безналичным расчетом по счету.
