Адресный блок централизованной системы аварийного освещения TKT65C Teknoware

ТИП ПРОДУКТА
Адресный блок системы аварийного освещения с центральной аккумуляторной батареей.

КАТЕГОРИЯ ПРОДУКТА
Централизованные системы аварийного освещения, системы аварийного централизованного освещения, системы аварийного освещения с центральной аккумуляторной батареей.

ОПИСАНИЕ
Адресный блок поставляется в компактном металлическом шкафу и предназначен для установки на стену. С учетом требований проекта шкаф может поставляться с открывающейся передней дверцей. Модификации адресных блоков с открывающейся дверцей, имеют артикул с литерой "C".

Адресный блок централизованной системы аварийного освещения подключается к сети переменного напряжения 230V AC и в нормальном состоянии подает в выходные цепи напряжение 230V AC. В случае снижения входного напряжения до уровня ниже 180V или при его отключении - адресный блок переходит в режим аварийной работы подает в выходные цепи постоянное напряжение 216V DC. Напряжение 216V DC достигается за счет последовательного подключения 18 аккумуляторных батарей 12V.

В адресном блоке централизованной системы аварийного освещения TKT65C допускается использовать аккумуляторы с максимальной емкостью не более 65Ah. Применение аккумуляторов с емкостью не более 65Ah особенно удобно в помещениях, где существуют ограничения свободного пространства. Подбор необходимой емкости аккумуляторов выполняется исходя из суммарной нагрузки светильников и зависит от нормативного времени, необходимого для работы системы в аварийном режиме. С учетом потерь в кабельных линиях и возможного снижения емкости заряда аккумуляторов требуемая емкость аккумуляторных батарей подбирается с запасам 15-20%.

В дополнение к функции аварийного освещения, адресный блок TKT65C позволяет выполнять автоматическую проверку состояния заряда аккумуляторных батарей и подключенных светильников. Проверка светильников осуществляется за счет применения уникальных адресов. Сообщения передаются по тем же кабелям электропитания, через которые светильники подключены к адресному блоку. Таким образом, для выполнения проверки исправности светильников, нет необходимости в специальных дата-кабелях для передачи информации. Чтобы выполнять операции проверки (мониторинга) – необходимо использовать светильники адресного типа (артикул заканчивается на букву «K»). Если в системе централизованного аварийного освещения необходимо использовать светильник общего освещения, то необходимо применять адресные модули. Адресные светильники могут быть подключены в режиме постоянного или непостоянного действия во всех выходных цепях адресного блока. Применение локальных и интеллектуальных контроллеров позволяет обычным образом включать/выключать светильники общего освещения, которые подключены к адресному блоку.

Модификации адресного блока различаются количеством выходных цепей – 8, 16, 24. К каждой цепи можно подключать не более 16 адресных светильников с суммарной нагрузкой не более 250W. При необходимости, к адресному блоку можно подключить светильники общего освещения совместно со специальным адресным модулем. Для защиты выходных цепей от короткого замыкания в каждой выходной цепи используется предохранитель.

СПОСОБ УСТАНОВКИ
Адресный блок централизованной системы аварийного освещения предназначен для монтажа на стену в сухих отапливаемых помещениях с температурой +10 …+50C. Крепление к стене осуществляется через специальные отверстия в корпусе адресного блока. Компактные размеры адресного блока и возможность крепления на стену особенно удобно в технических помещениях с ограниченным пространством.

Вместе с адресным блоком устанавливается батарейный кабинет. Батарейный кабинет подключается к адресному блоку при помощи специального аккумуляторного кабеля.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Адресный блок централизованной системы аварийного освещения серии TKT65C предназначена для использования в проектах со средним или небольшим количеством аварийных светильников. Решения на базе TKT65C идеально подойдут для создания решений централизованного аварийного освещения офисов, торговых центров, магазинов, складских и промышленных помещений. TKT65C особенно удобно применять в проектах, где аварийное освещение необходимо разделить на пожарные отсеки или по отдельным помещениям.

ЧЕРТЕЖ

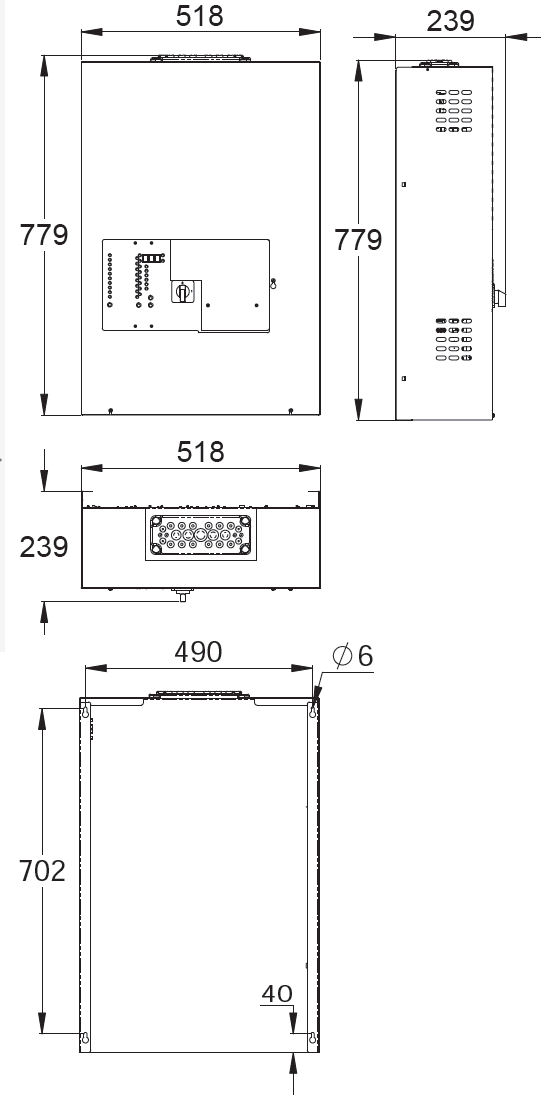

Адресный блок системы аварийного освещения TKT65xxC

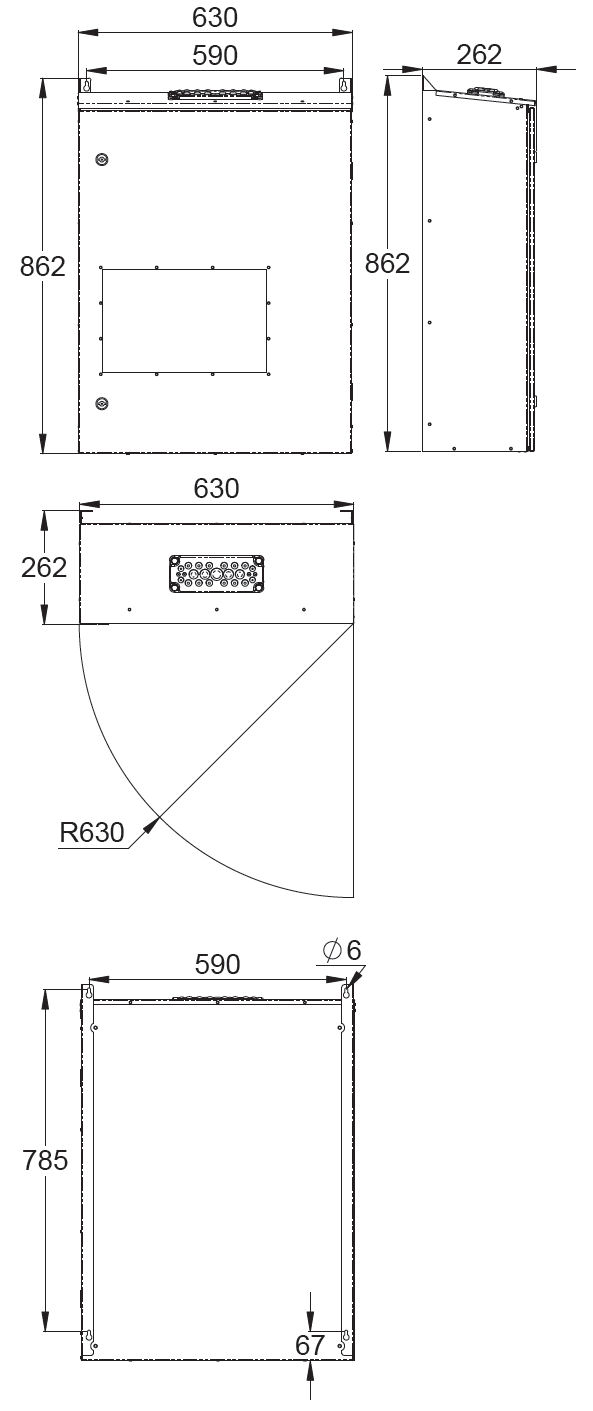

Адресный блок системы аварийного освещения TKT65xxCP


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания: 1~ N/PE 220-240 VAC, 50/60 Hz
Выходное напряжение: 230V AC
Напряжение АКБ: 216V DC
Максимальная емкость батарей: 18х65Ah
Время зарядки аккумуляторов: 12 часов 80%

Класс защиты: IP34
Размеры:
   - 779х518х239мм для модификации TKT65xxC;
   - 862x590x262мм для модификации TKT65xxCP.

ПРОЕКТНОЕ РЕШЕНИЕ НА ЦЕНТРАЛИЗОВАННУЮ СИСТЕМУ АВАРИЙНОГО ОСВЕЩЕНИЯ TKT65C

Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Специалисты нашей компании разработают проектное решение, подготовят спецификации и предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.

ЦЕНА НА АДРЕСНЫЙ БЛОК СИСТЕМЫ АВАРИЙНОГО ОСВЕЩЕНИЯ TKT65C

Для простого заказа стоимость центрального блока будет зависеть от выбранной модификации. Если Вы заказываете проектное решение, стоимость системы определяется в соответствии с полной спецификацией на весь комплект оборудования. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ АДРЕСНЫЙ БЛОК СИСТЕМЫ АВАРИЙНОГО ОСВЕЩЕНИЯ TKT65C

Отправьте запрос на разработку технического решения системы аварийного освещения. Специалисты нашей компании помогут выбрать оптимальную конфигурацию системы, выполнят расчет стоимости и сроков поставки. Оплата вашего заказа осуществляется безналичным расчетом по счету.
