Блок централизованной системы аварийного низковольтного освещения 24В TKT31/41 Teknoware

Блок централизованной системы аварийного низковольтного освещения 24В серии TKT31/41 Teknoware предназначен для подключения сравнительно небольшого количества аварийных светильников и хорошо подойдет для небольших проектов, а также для решения задач, где требуется разделять систему аварийного освещения по пожарным отсекам или отдельным помещениям. Центральный блок предназначен для монтажа на стену, имеет компактные размеры и идеально подойдет для небольших помещений с ограниченным свободным пространством. Центральный блок системы аварийного низковольтного освещения 24В поставляется в модификациях с количеством выходных цепей 6, 8, 16. Максимальная нагрузка на каждую цепь – 120W для аварийных светильников постоянного режима действия и 190W для аварийных светильников непостоянного режима действия. Максимальная нагрузка, подключаемая к центральному блоку – 1050VA. Общая максимальная подключаемая нагрузка в аварийном режиме – 1370W (1 час). Функциональные возможности центрального блока системы аварийного низковольтного освещения 24В могут быть расширены за счет BCM интерфейса, который позволяет подключить базовый центральный модуль для выполнения операций мониторинга.

Product Data Sheet

Блок централизованной системы аварийного низковольтного освещения 24В TKT31/41 Teknoware

МОДИФИКАЦИИ

Артикул	Номинальное напряжение питания	Выходных цепей	Максимальная нагрузка цепи (VA)	Цена	Количество
TKT3122	1~ N-PE 220-240V AC, 50-60 Hz	6 х 120W	250 VA	цена по запросу	Кол-во:
TKT4144	1~ N-PE 220-240V AC, 50-60 Hz	8 х 120W	1050 VA	цена по запросу	Кол-во:
TKT4188	1~ N-PE 220-240V AC, 50-60 Hz	16 х 120W	1050 VA	цена по запросу	Кол-во:

Полное описание

ТИП ПРОДУКТА
Центральный блок системы аварийного низковольтного освещения 24В с центральной аккумуляторной батареей.

КАТЕГОРИЯ ПРОДУКТА
Централизованные системы аварийного освещения, системы аварийного централизованного освещения, системы аварийного освещения с центральной аккумуляторной батареей, низковольтное освещение 24В.

ОПИСАНИЕ
Центральный блок TKT3122 и TKT41 системы аварийного низковольтного освещения 24В предназначен для подключении к сети переменного напряжения 220-240V AC. В нормальном состоянии центральный блок осуществляет подзарядку аккумуляторных батарей и подает в выходные цепи переменное напряжение для низковольтного освещения 24В. При пропадании входного рабочего напряжения или в случае его понижения ниже 180V центральный блок переходит в режим аварийной работы и подает в выходные цепи постоянное напряжение 24В. Постоянное напряжения для низковольтного освещения 24В достигается за счет последовательного подключения двух аккумуляторных батарей 12V. В зависимости от нагрузки и времени, необходимом для работы в аварийном режиме, аккумуляторные батареи будут иметь разную емкость. С учетом потерь в кабельных линиях и возможного снижения емкости заряда аккумуляторов, емкость аккумуляторных батарей подбирается с запасам 15-20%. Для центрального блока TKT3122 максимальная допустимая емкость батарей – 2х24Ah. Батареи можно размещать в свободных отсеках самого центрального блока TKT3122. Для модификаций TKT41 внутри центрального блока модно размещать аккумуляторы с максимальной емкостью 2х38Ah.

Модификации системы аварийного низковольтного освещения 24В различаются количеством выходных цепей. Для TKT3122 – 4 выходных цепи. Для TKT41 – 8 и 16 выходных цепей. В каждую цепь можно подключать нагрузку до 120W - если светильник постоянного режима действия или, до 190W – если светильники непостоянного режима действия. Для защиты выходных цепей от короткого замыкания в каждая цепь имеет предохранитель.

СПОСОБ УСТАНОВКИ
Центральный блок системы аварийного низковольтного освещения 24В предназначен для монтажа на стену в сухих отапливаемых помещениях с температурой +10 …+30C. Крепление к стене осуществляется через специальные отверстия в корпусе центрального блока. Компактные размеры корпуса TKT31/41 и возможность крепления на стену особенно удобно для установки в помещениях с ограниченным пространством.

Вместе центральным блоком системы аварийного низковольтного освещения 24В может потребоваться установка батарейного кабинета. Батарейный кабинет подключается к центральному блоку при помощи специального аккумуляторного кабеля.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Центральный блок системы аварийного низковольтного освещения 24В используется в проектах со небольшим количеством аварийных светильников. Применение только двух аккумуляторных батарей 12V позволяет существенно сократить стоимость системы, а также издержки, связанные с последующей эксплуатацией.

ЧЕРТЕЖ

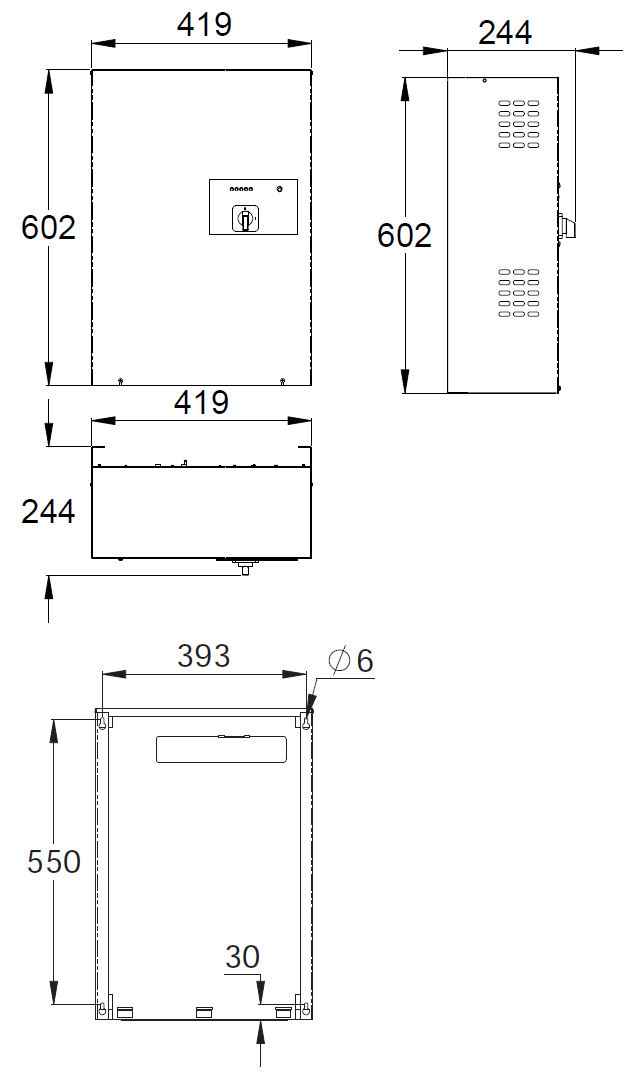

Монтажные размеры блока централизованной системы аварийного низковольтного освещения 24В TKT31/41 Teknoware

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания: 1~ N/PE 220-240 VAC, 50/60 Hz
Выходное напряжение: 24V AC
Напряжение АКБ: 24V DC
Время зарядки аккумуляторов: 12 часов

Артикул	Максимальная входная мощность	Количество выходных цепей	Максимальная нагрузка (VA)	Максимальная нагрузка 1h (W)	Пространство для батарей в корпусе	Максимальная емкость батарей
TKT3122	300 VA	4 x 120 W	250 VA	290 W	2 x 12 V / 24 Ah	24 Ah
TKT4144	1300 VA	8 x 120 W	1050 VA	1370 W	2 x 12 V / 38 Ah	100 Ah
TKT4188	1300 VA	16 x 120 W	1050 VA	1370 W	2 x 12 V / 38 Ah	100 Ah

Размеры: 602х419х244мм

ПРОЕКТНОЕ РЕШЕНИЕ НА СИСТЕМУ АВАРИЙНОГО НИЗКОВОЛЬТНОГО ОСВЕЩЕНИЯ 24В TKT31/41

Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Специалисты нашей компании разработают проектное решение, подготовят спецификации и предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.

ЦЕНА НА СИСТЕМУ АВАРИЙНОГО НИЗКОВОЛЬТНОГО ОСВЕЩЕНИЯ 24В TKT31/41

Для простого заказа стоимость центрального блока будет зависеть от выбранной модификации. Если Вы заказываете проектное решение, стоимость системы определяется в соответствии с полной спецификацией на весь комплект оборудования. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ СИСТЕМУ АВАРИЙНОГО НИЗКОВОЛЬТНОГО ОСВЕЩЕНИЯ 24В TKT31/41

Отправьте запрос на разработку технического решения системы аварийного освещения. Специалисты нашей компании помогут выбрать оптимальную конфигурацию системы, выполнят расчет стоимости и сроков поставки. Оплата вашего заказа осуществляется безналичным расчетом по счету.
