Адресный блок системы эвакуационного освещения TKT68C Teknoware

Адресный блок системы аварийного эвакуационного освещения с центральной батареей TKT68C Teknoware. Решения с использованием систем эвакуационного освещения серии TKT68C особенно хорошо подойдут для больших и средних проектов, где есть необходимость разделять помещения на пожарные отсеки. Адресный блок TKT68C поставляется в модификациях для работы от сети переменного напряжения 230V AC или 380V AC с количеством выходных цепей 8, 16, 24 по 350W каждая. В каждую цепь может быть подключено до 32 адресных аварийных светильника. Максимальная нагрузка, подключаемая к центральному блок – 8400VA. Общая максимальная подключаемая нагрузка в аварийном режиме – 6000W (1 час) и 3340W (3 часа). Функциональные возможности адресного блока системы эвакуационного освещения могут быть расширены за счет дополнительных опций: встроенный принтер, LCD дисплей, IC интерфейсы для подключения интеллектуальных контроллеров, интерфейсы центрального мониторинга – LON, BACnet, ACM, WebCM/WebACM, ВСМ.

МОДИФИКАЦИИ

Артикул Номинальное напряжение питания Выходных цепей Максимальная нагрузка цепи (VA) Цена Количество
TKT6808CF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 8 х 350W 2 800 VA цена по запросу

TKT6816CF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 16 х 350W 5 600 VA цена по запросу

TKT6824CF 3~ N-PE 220-240V AC; 380-415V AC, 50-60 Hz 24 х 350W 8 400 VA цена по запросу

TKT6808C 1~ N-PE 220-240V AC, 50-60 Hz 8 х 350W 2 580 VA цена по запросу

TKT6816C 1~ N-PE 220-240V AC, 50-60 Hz 16 х 350W 2 580 VA цена по запросу

TKT6824C 1~ N-PE 220-240V AC, 50-60 Hz 24 х 350W 2 580 VA цена по запросу


Полное описание

ТИП ПРОДУКТА
Адресный блок системы аварийного эвакуационного освещения с центральной батареей.

КАТЕГОРИЯ ПРОДУКТА

Централизованные системы аварийного освещения, системы аварийного эвакуационного освещения, системы аварийного освещения с центральной аккумуляторной батареей.

ОПИСАНИЕ
Центральный адресный блок системы эвакуационного освещения предназначен для подключения к сети переменного напряжения 230V AC, за исключением модификаций рассчитанных на работу от трехфазной сети 380V AC. В рабочем режиме выходное напряжение находится в пределах 220-240V AC. В случае снижения входного напряжения до уровня ниже 180V или при его отключении адресный блок системы эвакуационного освещения переключается в аварийный режим работы с постоянным напряжением 216V DC. Напряжение 216V DC достигается за счет последовательного подключения 18 аккумуляторных батарей 12V. В адресной системе TKT68C допускается использовать аккумуляторы с максимальной емкостью 65Ah. Применение аккумуляторов с емкости не более 65Ah особенно удобно в помещениях, где существуют ограничения свободного пространства. Подбор необходимой емкости аккумуляторов выполняется исходя из суммарной нагрузки светильников эвакуационного освещения и зависит от времени работы системы в аварийном режиме. С учетом потерь в кабельных линиях и возможного снижения емкости заряда аккумуляторов требуемая емкость аккумуляторных батарей подбирается с запасам на 15-20%.

Дополнительно к функции включения аварийного эвакуационного освещения адресный блок TKT68C позволяет выполнять автоматическую проверку состояния заряда аккумуляторных батарей и подключенных светильников. Проверка светильников осуществляется за счет применения уникальных адресов. Сообщения передаются по тем же кабелям электропитания, через которые светильники подключены к адресному блоку. Таким образом, для выполнения проверки исправности светильников эвакуационного освещения, нет необходимости в специальных дата-кабелях для передачи информации. Чтобы выполнять операции проверки (мониторинга) – необходимо использовать светильники адресного типа (артикул заканчивается на букву «K»). Если к системе эвакуационного освещения подключаются светильник общего освещения, то необходимо применять адресные модули. Адресные светильники могут быть подключены в режиме постоянного или непостоянного действия во всех выходных цепях центрального блока. Применение локальных и интеллектуальных контроллеров позволяет обычным образом включать/выключать светильники общего освещения, которые подключены к централизованной системе эвакуационного освещения.

Модификации центрального блока адресной системы аварийного эвакуационного освещения различаются количеством выходных цепей – 8, 16, 24. К каждой цепи можно подключать не более 32 адресных светильников с суммарной нагрузкой не более 350W. При необходимости, к адресному блоку системы аварийного эвакуационного освещения можно подключить светильников общего освещения совместно со специальным адресным модулем. Для увеличения выходной мощности цепи можно соединять параллельно: 8х350W; 4x700W; 2x1400W. Для защиты выходной цепи от короткого замыкания для каждой цепи применяется предохранитель.

СПОСОБ УСТАНОВКИ

Адресный блок системы аварийного эвакуационного освещения предназначен для установки на пол в сухих отапливаемых помещениях с температурой +10 …+50C.

ОБЛАСТЬ ПРИМЕНЕНИЯ
Централизованная системы аварийного эвакуационного освещениясерии TKT68C предназначена для использования в проектах с большим количеством аварийных светильников и эвакуационных световых указателей. Решения на базе TKT68C идеально подойдут для больших административно-офисных зданий, торгово-развлекательных центров масштаба «Мега», гипермаркетов, для крупных логистических центров и промышленных предприятий, а также в проектах, где эвакуационное освещение необходимо разделить на пожарные отсеки.


ЧЕРТЕЖ

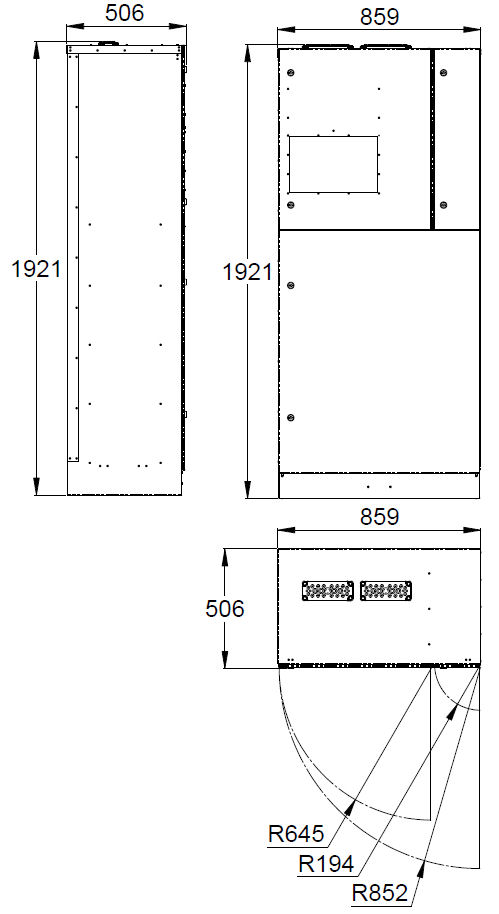

Монтажные размеры адресного блока системы эвакуационного освещения TKT68C Teknoware

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания:
- модификации с однофазным входом - 1~ N/PE 220-240 VAC, 50/60 Hz,
- модификации с трехфазным входом - 3~ N/PE 220-240/380-415 VAC, 50/60 Hz

Выходное напряжение: 230V AC
Напряжение АКБ: 216V DC
Максимальная емкость батарей: 18х65Ah
Время зарядки аккумуляторов: 12 часов 80%

Артикул

Максимальная входная мощность

Количество выходных цепей

Максимальная нагрузка (VA)

Максимальная нагрузка 1h (W)

Максимальная нагрузка 3h (W)

TKT6808C

3680 VA

8 цепей по 350 W
1 x (8x350 W / 4x700 W / 2x1400 W)

2580 VA

2800 W

2800 W

TKT6808CF

3900 VA

8 цепей по 350 W
1 x (8x350 W / 4x700 W / 2x1400 W)

2800 VA

2800 W

2800 W

TKT6816C

3680 VA

16 цепей по 350 W
2 x (8x350 W / 4x700 W / 2x1400 W)

2580 VA

5600 W

3340 W

TKT6816CF

6700 VA

16 цепей по 350 W
2 x (8x350 W / 4x700 W / 2x1400 W)

5600 VA

5600 W

3340 W

TKT6824C

3680 VA

24 цепей по 350 W
3 x (8x350 W / 4x700 W / 2x1400 W)

2580 VA

6000 W

3340 W

TKT6824CF

9500 VA

24 цепей по 350 W
3 x (8x350 W / 4x700 W / 2x1400 W)

8400 VA

6000 W

3340 W

Класс защиты: IP20
Размеры – 1921х859х506мм

ПРОЕКТНОЕ РЕШЕНИЕ НА ЦЕНТРАЛИЗОВАННУЮ СИСТЕМУ АВАРИЙНОГО ЭВАКУАЦИОННОГО ОСВЕЩЕНИЯ TKT68C

Закажите проектное решение для оптимального подбора оборудования в соответствии с технико-экономическими требованиями вашего проекта. Специалисты нашей компании разработают проектное решение, подготовят спецификации и предоставят коммерческое предложение на поставку оборудования. При разработке проектного решения мы гарантируем полную защиту Ваших коммерческих интересов.

ЦЕНА НА СИСТЕМУ АВАРИЙНОГО ЭВАКУАЦИОННОГО ОСВЕЩЕНИЯ TKT68C

Для простого заказа стоимость центрального блока будет зависеть от выбранной модификации. Если Вы заказываете проектное решение, стоимость системы определяется в соответствии с полной спецификацией на весь комплект оборудования. Заказывая проектное решение, вы получаете эксклюзивные цены, беспрецедентные скидки, а также полную защиту ваших коммерческих интересов.

КАК ОФОРМИТЬ ЗАКАЗ И КУПИТЬ СИСТЕМУ АВАРИЙНОГО ЭВАКУАЦИОННОГО ОСВЕЩЕНИЯ TKT68C

Отправьте запрос на разработку технического решения системы аварийного освещения. Специалисты нашей компании помогут выбрать оптимальную конфигурацию системы, выполнят расчет стоимости и сроков поставки. Оплата вашего заказа осуществляется безналичным расчетом по счету.
