Светильники эвакуационного освещения LINESPOT Teknoware

Встраиваемые светильники эвакуационного освещения серии LINESPOT со светодиодными источниками света. Новейшие светодиодные технологии в сочетании со специальной оптикой позволяют обеспечить нормативный уровень освещенности 1lx на путях эвакуации и в коридорах. Светильники эвакуационного освещения могут устанавливаться в помещениях с высотой потолка до 10 метров. Оптическая система светильника распределяет световой поток в виде узкого длинного луча и обеспечивает необходимое освещение в проходах и на путях эвакуации. Дистанция установки светильников зависит у высоты потолка и может достигать до 18 метров. Светильники эвакуационного освещения сочетаю в себе стильный дизайн и высокое качество. Идеально подойдут для проектов особыми требованиями к архитектуре и дизайну помещений. Модельный ряд LINESPOT представлен модификациями с автономными источниками электропитания и модификациями централизованного типа для подключения к системам аварийного освещения с центральной батареей.

МОДИФИКАЦИИ

Артикул Особенности Напряжение Мощность Св. поток Температура Корпус Цена Количество
TWT5052WM Linespot 1h Battery, LUMI Test 230V AC 3VA 168 lm 0…+35°C Тип D цена по запросу

TWT5052WA Linespot 1h Battery, LUMI Test, AALTO Control 230V AC 3VA 168 lm 0…+35°C Тип D цена по запросу

TWT5053WM Linespot 3h Battery, LUMI Test 230V AC 6VA 168 lm 0…+35°C Тип D цена по запросу

TWT5053WA Linespot 3h Battery, LUMI Test, AALTO Control 230V AC 6VA 168 lm 0…+35°C Тип D цена по запросу

TWS5092WM Linespot 1h ESCAP, LUMI Test 230V AC 3VA 60 lm -25…+35°C Тип E цена по запросу

TWS5092WM4 Linespot 1h ESCAP, LUMI Test 230V AC 3VA 60 lm -25…+35°C Тип F цена по запросу

TWS5092WA Linespot 1h ESCAP, LUMI Test, AALTO Control 230V AC 3VA 60 lm -25…+35°C Тип E цена по запросу

TWS5092WA4 Linespot 1h ESCAP, LUMI Test, AALTO Control 230V AC 3VA 60 lm -25…+35°C Тип F цена по запросу

TWT5071W Linespot CB 230V 24-230V AC-DC 11VA-4W 168 lm -30…+50°C Тип C цена по запросу

TWT5051WK Linespot CB 230V Addressable 230V AC-DC 10VA-5,5W 168 lm -30…+50°C Тип B цена по запросу

TWT5071W Linespot CB 24V 24-230V AC-DC 7,5VA-4W 168 lm -30…+50°C Тип C цена по запросу


Особенности:

1h Battery – аккумуляторная батарея на 1 час автономной работы
     3h Battery – аккумуляторная батарея на 3 часа автономной работы
     1h ESCAP – суперконденсатор на 1 час автономной работы
     LUMI Test – функция автоматического тестирования
     AALTO Control – функция беспроводного центрального мониторинга
     CB 230V – для систем аварийного освещения с центральной батареей 230V AC/DC
     CB 230V Addressable - для адресных систем аварийного освещения с центральной батареей 230V AC/DC
     CB 24V – для низковольтных систем аварийного освещения с центральной батареей 24V AC/DC
     CB 24V Addressable – для адресных низковольтных систем аварийного освещения с центральной батареей 24V AC/DC
     IC (Intelligent Controller) – возможность интеграции с интеллектуальным контроллером

Напряжение: AC – переменное входное напряжение / DC – постоянное входное напряжение
Мощность: VA – мощность в сети переменного тока / W – мощность в сети постоянного тока
Свет. поток: световой поток светильника, Люмен (lm)
Температура: диапазон рабочих температур окружающей среды
Корпус: обозначает типоразмер корпуса (подробнее см. выше, в слайдере с картинками товара)

Полное описание

ТИП СВЕТИЛЬНИКА
Светильники эвакуационного освещения коридоров, проходов и путей эвакуации.

КАТЕГОРИЯ СВЕТИЛЬНИКА

Аварийные светильники, эвакуационные светильники, светильники аварийного освещения, автономные светильники, аварийные светильники централизованного типа.

ОПИСАНИЕ
Светильники эвакуационного освещения поставляется в круглом плоском корпусе с пружинными защелками для встраиваемого монтажа в подвесные потолки. Долговечные светодиоды и оптическая система установлены на корпусе светильник. Световой поток светильника – 165lm. Светильники LINESPOT с модификацией на супер-конденсаторах имеют световой поток – 35lm, с модификацией на аккумуляторных батареях – 75lm.

Электронные компоненты светильника расположены в выносном корпусе который устанавливается в межпотолочное пространство и соединяется с корпусом светильника электрически кабелем. В зависимости от модификации светильника размеры корпуса могут немного отличаться. Светильник и выносной блок имеют компактный размеры и позволяют устанавливать светильники эвакуационного освещения в потолки с узким межпотолочным пространством.

Для создания необходимого светораспределения светодиодные источники света используются в сочетании со специальными линзами которые формируют длинный узкий световой поток в вертикальной плоскости. За счет специального светораспределения на полу создается световая дорожка в обе стороны от светильника. Световой поток светильника позволяет обеспечить освещенность на уровне 1,0lx в соответствии с нормативными требованиями. Для обеспечения нормативной освещенности светильники эвакуационного освещения устанавливаются с определенной дистанцией друг от друга и на определенном расстоянии от стен. Рекомендуемая дистанция монтажа зависит от высоты потолка и определяется методом светотехнического расчета или по соответствующим таблицам фотометрии.

РАССТАНОВКА СВЕТИЛЬНИКОВ ЭВАКУАЦИОННОГО ОСВЕЩЕНИЯ LINESPOT
Схема расположения светильников эвакуационного освещения LINESPOT для освещения коридоров, проходов и путей эвакуации
Данные в таблице указаны для освещения путей эвакуации с уровнем освещенности 1,0lx

Светильники адресные (TWT5051WK) и централизованного типа (TWT5071W)

Высота потолка, h (м)

Освещение под светильником, lx

R1 (м)

R2 (м)

R4 (м)

2,5

32

5

11

2

4

12,5

6

15

2

6

5,6

6

18

1,5

8

3,1

5

18

1,5

10

2

4

16

1,5


Автономные светильники на аккумуляторных батареях

Высота потолка, h (м)

Освещение под светильником, lx

R1 (м)

R2 (м)

R4 (м)

2,5

14

3,5

8

1

4

5

5,5

11

1

6

2,5

6

14

1


Автономные светильники на супер-конденсаторах

Высота потолка, h (м)

Освещение под светильником, lx

R1 (м)

R2 (м)

R4 (м)

2,5

7

2,5

7

1

4

2,8

2,5

7

1


Модификации светильников эвакуационного освещения различаются по типу резервного электропитания и могут быть:
   - Централизованного типа для работы от центральной батареей;
   - Автономного типа с аккумуляторными батареями;
   - Необслуживаемые автономного типа с технологией ESCAP на супер-конденсаторах.

Модификации светильников эвакуационного освещения централизованного типа подразделяются на:
   - Централизованные, для работы от сети 230V AC/DC
   - Адресные, для работы от сети 230V AC/DC
   - Низковольтные, для работы от сети 24V AC/DC

Применение светильников адресного типа позволяет организовать управление и мониторинг аварийного освещения на уровне каждого светильника в отдельности.

Автономные светильников эвакуационного освещения имеют встроенную функция проверки исправности и в зависимости от модификации различаются:
   - Автономные светильники с авто-тестированием LIMI TEST;
   - Автономные светильники с беспроводным центральным мониторингом по технологии AALTO CONTROL.

Функция автоматического тестирования LIMI TEST выполняет периодический контроль состояния светильника и заряда аккумуляторных батарей. В случае обнаружения неисправностей выдается соответствующая световая индикация.

Функция центрального мониторинга AALTO CONTROL позволяет объединить светильники в беспроводную сеть и организовать контроль за состоянием аварийного освещения в on-line режиме. Специальное программное обеспечение позволяет выводить данные мониторинга на компьютер диспетчера.

При выборе модификации того или иного светильника, необходимо учитывать общее количество светильников. Чем больше светильников используется в проекте, тем выгоднее становится применение решений централизованного типа. В отличии от автономных светильников, светильники централизованного типа позволяют снизить не только инвестиционные расходы, но и расходы на последующий ремонт и эксплуатацию системы аварийного освещения. Централизованные решения снижают стоимость владения аварийным освещением и позволяют реализовать более богатый функционал управления, мониторинга и диспетчеризации. Дополнительным преимуществом светильников централизованного типа является возможность работы при низких температурах до минус-40°C.


СПОСОБ УСТАНОВКИ

Светильники эвакуационного освещения серии LINESPOT предназначены для встраиваемого монтажа в подвесные потолки типа «Армстронг» или потолки из гипсокартона.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Светильники эвакуационного освещения создают освещение в виде световой дорожи и применяются для освещения эвакуационных проходов, путей эвакуации, коридоров с нормативным уровнем освещенности 1lx. Для обеспечения необходимого уровня освещенности светильники должны устанавливаться по определенной схеме и на определенной дистанции друг от друга.

Стильный дизайн позволяет использовать светильники эвакуационного освещения в проектах, где необходимо соответствовать высокими требованиями к архитектуре и дизайну. Светильники идеально подойдут для современных офисов и административных зданий, для бутиков и магазинов, для гостиниц, учебных и спортивных заведений.

ЧЕРТЕЖ

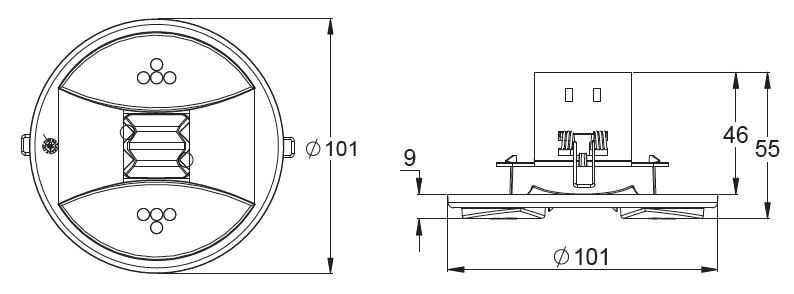

Монтажные размеры светильников эвакуационного освещения LINESPOT


Светильники адресные, на супер-конденсаторах, с АКБ на 1 час

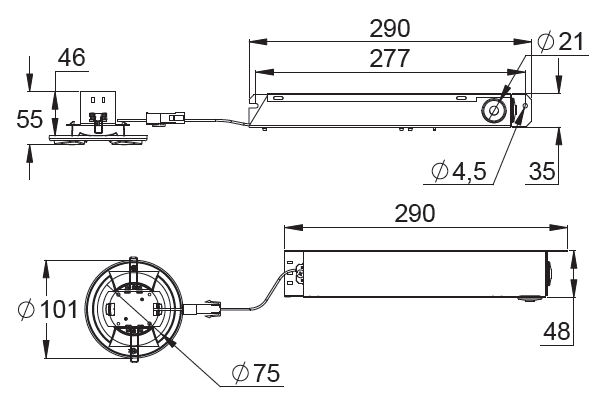

Монтажные размеры светильников эвакуационного освещения LINESPOT – адресные, на супер-конденсаторах, с АКБ на 1 час


Автономные светильники с АКБ на 3 часа

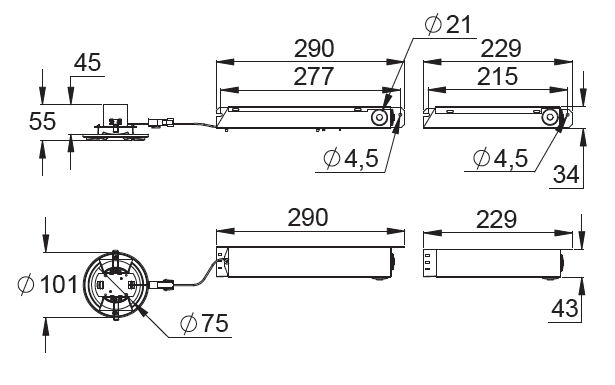

Монтажные размеры светильников эвакуационного освещения LINESPOT с АКБ на 3 часа


Светильники централизованного типа

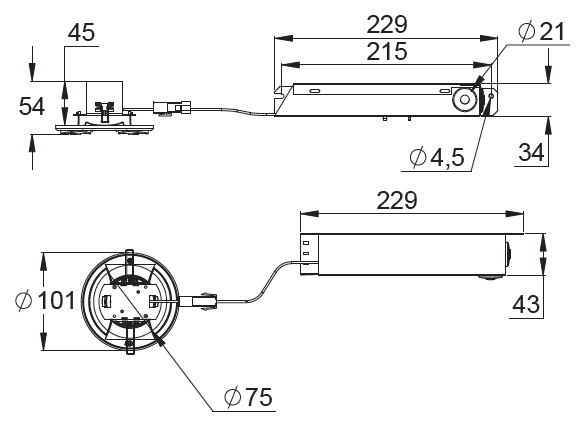

Монтажные размеры светильников эвакуационного освещения LINESPOT централизованного типа

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цвет корпуса – RAL 9003
Степень защиты от проникновения пыли и влаги – IP20
Класс защиты от поражения электрическим током – I; III для модификации 24V
Источник света — LED
Кабель электропитания — 3 x 2,5 мм2; 2 x 2,5 мм2 для модификации 24V
Размеры – D101x55мм
Размеры монтажного отверстия – 75мм
