БАЗОВЫЕ РЕШЕНИЯ

При проектировании аварийного освещения общественных зданий могут применяться следующие базовые решения:

- автономные светильники с аккумуляторами;
- светильники на суперконденсаторах;
- централизованные системы аварийного освещения.

АВТОНОМНЫЕ СВЕТИЛЬНИКИ С АККУМУЛЯТОРАМИ

Данное решение идеально подойдет для аварийного освещения офисов, общественных и административных зданий, где количество аварийных светильников и эвакуационных указателей не превышает 200-300 единиц на объекте. Особенностью данного решения является его простота и низкие инвестиционные затраты на этапе строительства.

При использовании автономных светильников необходимо учитывать особенности эксплуатации и стоимость обслуживания аварийного освещения общественного здания. Как правило, в автономных светильниках используются Ni-Cd или Ni-MH аккумуляторы со средним сроком службы 3-4 года. По истечении этого срока необходимо производить плановую замену аккумуляторов, которая сопряжена с закупкой новых аккумуляторов (стоимость закупки может составлять до 50% стоимости нового светильника), а также затратами по демонтажу/монтажу и установки новых аккумуляторов в светильники.

Таким образом, основным недостатком данного решения являются высокие эксплуатационные издержки, связанные с периодически обслуживанием аварийного освещения офисных или административных зданий.

СВЕТИЛЬНИКИ НА СУПЕРКОНДЕНСАТОРАХ

Суперконденсаторы являются революционным решения для замены химических аккумуляторов. Особенностью суперконденсатора является длительный срок службы, способность быстро заряжаться, возможность эксплуатации при низких температурах, низкая стоимость утилизации.

На сегодняшний день, основным недостатком данного решения является высокая инвестиционная стоимость. Оптимальным вариантом использования светильников на суперконденсаторах – является применение светильников в труднодоступных местах, где замена аккумуляторов будет сопряжена с высокими эксплуатационными расходами. Решение на суперконденсаторах хорошо подойдет для аварийного освещения офисов с высокими потолками.

Если требованиями проекта предусматривается использование светильников на суперконденсаторах – рекомендуем применять ESCAP светильники марки Teknoware.

ЦЕНТРАЛИЗОВАННЫЕ СИСТЕМЫ АВАРИЙНОГО ОСВЕЩЕНИЯ (ЦСАО)

Централизованные системы чаще всего применяются на средних и больших проектах, где количество аварийных светильников и эвакуационных указателей приближается к 200 единицам и более. При этом, низковольтные ЦСАО 24V AC/DC могут успешно применяться для аварийного освещения на малых проектах с количеством от 20-30 светильников.

Особенностью централизованных систем аварийного освещения являются низкие эксплуатационные расходы, а также широкий набор функций управления и мониторинга авариного освещения.

Применение открытых протоколов (BACnet, LON) позволяет интегрировать ЦСАО в инженерную инфраструктуру здания, эффективно решать задачи автоматизации и диспетчеризации объекта.

Важным преимуществом ЦСАО является возможность интегрировать AC/DC светильники рабочего освещения в систему аварийного освещения офисного здания.

ОБОРУДОВАНИЕ

ЭВАКУАЦИОННЫЕ УКАЗАТЕЛИ

При проектировании аварийного освещения административных зданий и офисов должны использоваться световые эвакуационные указатели. Эвакуационные указатели применяются совместно со знаками безопасности. Для решения задач аварийного освещения офисных зданий применяют следующие типы знаков безопасности: эвакуационные знаки безопасности; знаки пожарной безопасности; знаки медицинского и санитарного назначения.

СВЕТОВЫЕ ТАБЛО И ОПОВЕЩАТЕЛИ

Аварийное освещения административных зданий и офисов может являться частью системы противопожарной защиты и оповещения. В этом случае, к световым указателям применяются нормы пожарной безопасности, а сами указатели выполняют функцию световых пожарных табло и пожарных оповещателей.

АВАРИЙНЫЕ СВЕТИЛЬНИКИ

Основной задачей аварийных светильников является обеспечение нормативного уровня освещенности на путях эвакуации, на открытых пространствах и в зонах повышенной опасности.

Для решения задач аварийного освещения общественных зданий и офисов могут использоваться:
     - автономные светильники аварийного освещения с аккумуляторами;
     - светильники аварийного освещения централизованного типа;
     - светильники рабочего освещения со встроенным блоком аварийного питания;
     - светильники рабочего освещения, удовлетворяющие требованиям для подключения к центральной батареи.

Наиболее эффективным решением является применение специализированных светильников аварийного освещения. Эти светильники позволяют создавать более простые и экономичные решения за счет снижения количество светильников, применения аккумуляторов меньше емкости (меньше затраты), повышения эффективности освещения, достижения большей равномерности освещения, возможности выполнения функций мониторинга.

БЛОКИ АВАРИЙНОГО ПИТАНИЯ (БАП)

Блоки аварийного питания (БАП) применяются в светильниках рабочего освещения. БАП могут устанавливаться при изготовлении светильников на производстве или в процессе монтажа светильников. БАП подбирается с учетом типа и мощности источника света, а также с учетом технических характеристик блока питания (драйвера, балласта).

ЦЕНТРАЛИЗОВАННЫЕ СИСТЕМЫ АВАРИЙНОГО ОСВЕЩЕНИЯ (ЦСАО)

Для крупных и средних проектов, аварийное освещения административных зданий и офисов может быть спроектировано с использованием централизованных систем аварийного освещения. ЦСАО можно разделить на несколько групп, которые различаются по типу входного/выходного напряжения, возможности выполнять функции адресного мониторинга:

     СИСТЕМЫ 24V
        230V AC входное напряжение;
        24V AC выходное напряжение, для цепей постоянного режима действия;
        24 V DC выходное напряжение от центральной батареи в аварийном режиме;

     СИСТЕМЫ 220V
        230V AC входное напряжение (трехфазное подключение 380VAC – как опция)
        230V AC выходное напряжение, для цепей постоянного режима действия;
        216V DC выходное напряжение от центральной батареи в аварийном режиме;

     АДРЕСНЫЕ СИСТЕМЫ 220V
        230V AC входное напряжение (трехфазное подключение 380VAC – как опция)
        230V AC выходное напряжение, для цепей постоянного режима действия;
        216V DC выходное напряжение от центральной батареи в аварийном режиме;

Каждая модель ЦСАО имеет несколько модификаций, которые различаются по мощности и количеству выходных цепей.

Выбор центрального блока системы аварийного освещения осуществляется исходя из следующих проектных данных:
     - Требования к входному/выходному напряжению;
     - Количество и мощность аварийных светильников;
     - Количество выходных цепей постоянного/непостоянного режима действия.
     - Требования к функциям мониторинга (адресный мониторинг каждого светильника или мониторинг выходных цепей).

Окончательная комплектация ЦСАО аккумуляторными батареями, аккумуляторными кабинетами и аккумуляторным кабелем рассчитывается с учетом проектных требований к времени работы в аварийном режиме (обычно 1 час, 3 часа).

При проектировании централизованных систем аварийного освещения общественных зданий и офисов необходимо учитывать требования к выполнению функций мониторинга, способу вывода и хранения данных мониторинга. При необходимости, определятся способ интеграции в инженерную инфраструктуру здания (пожарная автоматика, диспетчеризация, автоматизация) и логики управления аварийным освещением офисного здания.

ЭЛЕКТРОПРОВОДКА И КАБЕЛЬНЫЕ ЛИНИИ

При проектировании электрических цепей и кабельных линий аварийного освещения офисных зданий необходимо руководствоваться требованиями и нормами пожарной безопасности. В частности, для централизованных систем аварийного освещения общественных зданий и офисов, электрические цепи должны быть выполнены с применением огнестойкого кабеля не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением. Кабель выбирается с маркировкой FRLS. При высокой температуре и пламени кабель FRLS выделяет ядовитые вещества галогены (фтор и хлор). Для аварийного освещения высотных зданий, больших офисных зданий, административных и общественных помещений с большим пребыванием людей рекомендовано применять огнестойкий кабель с маркировкой FRHF (не содержит галогенов, не распространяет горение при групповой прокладке и не выделяет коррозионно-активных газообразных продуктов при горении и тлении).

ТИПОВЫЕ РЕШЕНИЯ ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ ОФИСОВ, ОБЩЕСТВЕННЫХ И АДМИНИСТРАТИВНЫХ ЗДАНИЙ

КОРИДОРЫ

Наиболее подходящим и оптимальным решением для аварийного освещения коридоров будет использование светильников со специальной оптикой, которая формирует световой поток вдоль эвакуационных проходов и создает «световую дорожку» необходимой ширины и с необходимым уровнем освещения на поверхности пола. В зависимости от типа потолка применяют встраиваемые или накладные светильники.

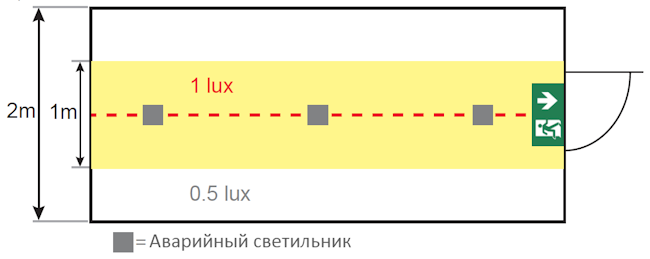

Аварийное освещение офисных коридоров

При необходимости, в коридорах могут использоваться аварийные светильники со световым потоком, направленным под углом (кососветы). Кососветы потолочного монтажа применяются для подсветки первичных эвакуационных выходов в конце коридора, средств пожаротушения, планов эвакуации. Кососветы для настенного монтажа чаще всего применяются для освещения эвакуационных проходов в коридорах.

Для обозначения эвакуационных выходов идеально подойдут накладные эвакуационные указатели настенного монтажа, которые устанавливаются непосредственно над эвакуационным выходом.

В коридорах (вдоль путей эвакуации) чаще всего применяются двухсторонние световые указатели с различным типом монтажа - к потолку, полувстраиваемый в подвесной потолок, флагом (торцом) к стене. В коридорах с высокими потолками могут использоваться указатели на жестком подвесе.

OPEN-SPACE

Современные тенденции планировки офисного пространства предполагают наличие больших открытых пространств. В таких помещениях весь офис представляет собой одну большую площадку, которая разбита на рабочие зоны и проходы между ними.

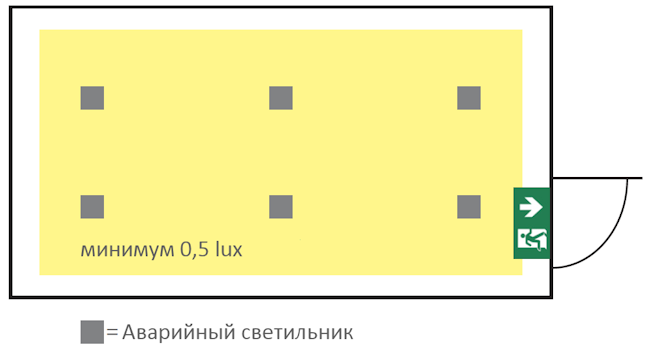

Аварийное освещение open-space в офисных и административных зданиях

Для больших открытых пространств необходимо предусматривать антипаническое освещение, основной задачей которого является возможность ориентации людей в темном помещении, предотвращении паники при внезапном отключении освещения, обеспечение безопасного выхода к путям эвакуации. Эвакуационные проходы определяются с учетом офисной планировки помещений. Аварийное освещение офисных пространств проектируется с учетом нормативных требований к освещению путей эвакуации, открытых пространств, равномерности освещения.

КАБИНЕТЫ, ПЕРЕГОВОРНЫЕ, ЗАЛЫ ЗАСЕДАНИЙ

Зоны ресепшен, переговорные комнаты, залы заседаний, кабинеты руководителей, как правило, относятся к помещениям представительского класса. Эти помещения являются лицом компании. Для помещений представительского класса большое внимание уделяется архитектурным и дизайнерским решениям, а также инженерному оснащению.

Для организации аварийного освещения офисных представительских помещений используют светильники с различным цветовым исполнением, имеющие стильный дизайн и элегантный внешний вид.

Примеры светильники аварийного антипанического освещения в цветном корпусе для подвесных потолков и потолков из гипсокартона

Светильники OWA FL AP в белом корпусе для аварийного освещения офисов, административных, общественных зданий Светильники OWA FL AP в сером корпусе для аварийного освещения административных, общественных зданий и офисов

Светильники OWA FL AP в черном корпусе для аварийного освещения офисов, общественных, административных зданий

OWA FL AP
в корпусе белого цвета

OWA FL AP
в корпусе серого цвета

OWA FL AP
в корпусе черного цвета



Примеры встраиваемых светильников аварийного освещения с оригинальным дизайном


 Светильники LINESPOT II для аварийного освещения эвакуационных проходов офисных, административных и общественных зданий


Светильники SLIMSPOT для аварийного освещения офисных помещений с потолками из гипсокартона

ZONESPOT II
стильный дизайн, для открытых пространств

LINESPOT
оригинальный дизайн, для освещения проходов

SLIMSPOT
идеален для потолков из гипсокартона

Для обозначения эвакуационных выходов и направлений к эвакуационным выходам в кабинетах, переговорных комнатах и других представительских помещениях должны быть установлены аварийные эвакуационные указатели. Для решения этой задачи идеально подойдут эвакуационные указатели с двухсторонним акриловым табло, с пиктограммой, изготовленной в заводских условиях, с достаточно ярким, и в тоже время, мягким равномерным рассеянным свечением.

 Эвакуационные указатели ESC 80 для задач аварийного освещения офисных помещений

Эвакуационные указатели ESC 81 для задач аварийного освещения административных помещений

 Эвакуационные указатели ESC 10 для задач аварийного освещения общественных помещений

ESC 80
универсальный способ монтажа в потолок и на стены

ESC 81
идеально подойдет для больших помещений и залов

ESC 10
привлекательный корпус из анодированного алюминия

АТРИУМЫ, ХОЛЛЫ, КОФЕРЕНЦ-ЗАЛЫ

Для помещений данного типа характерна большая высота потолка. При проектировании аварийного освещения офисных помещений с высокими потолками необходимо учитывать не только технические характеристики светильников, но и стоимость их эксплуатации.

Чтобы снизить затраты на аварийное освещение в общественных помещениях с высокими потолками - используются светильники со специальной оптикой. При этом, тип оптической системы может зависеть от проектной высоты установки светильника.

Примеры встраиваемых аварийных светильников для высоких потолков

 Светильник SLIMSPOT для аварийного освещения офисных помещений с высоким потолком

Светильник TRISPOT OPAL для аварийного освещения административных помещений с высоким потолком

Светильник TRISPOT PRIZMA для аварийного освещения общественных и офисных помещений с высоким потолком

SLIMSPOT
для потолков с высотой
до 6 метров

TRISPOT OPAL
для потолков с высотой
до 8 метров

TRISPOT PRIZMA
для потолков с высотой
до 10 метров

Примеры накладных аварийных светильников для высоких потолков

 Светильник ZONESPOT II MIDBAY для аварийного освещения холлов, конференц-залов, атриумов и других помещений с высоким потолком

Светильник ZONESPOT II MIDBAY для аварийного освещения административно-офисных помещений с высоким потолком

 Светильник ZONESPOT II HIGHBAY для аварийного освещения административно-офисных помещений с высоким потолком

ZONESPOT II MIDBAY (5,5W)
для потолков с высотой
до 8 метров

ZONESPOT II MIDBAY (12W)
для потолков с высотой
до 12 метров

ZONESPOT II HIGHBAY
для потолков с высотой
до 30 метров



 Руководство по выбору светильников Teknoware для аварийного освещения административных зданий согласно высоте установки

Руководство по выбору светильников Teknoware для аварийного освещения административных зданий согласно высоте установки

Автономные светильники аварийного освещения требуют периодического обслуживания по замене отработавших аккумуляторов. Выполнение работ на большой высоте требует соблюдение целого ряда нормативных требований и наличия технического оснащения, что приводит у существенному увеличению эксплуатационных затрат. Для снижения стоимости владения авариным освещением офисных помещений с большой высотой потолка можно применять следующие типы решений:
     - использовать необслуживаемые автономные светильники на суперконденсаторах;
     - использовать светильники без аккумуляторов для подключения к централизованной системе аварийного освещения.

ТЕХНИЧЕСКИЕ ПОМЕЩЕНИЯ

К техническим помещения можно отнести - вентиляционные камеры, машинные отделения лифтов, электрощитовые, станции пожаротушения, серверные и т.п.

В помещениях подобного типа, чаще всего применяются светильники в ударопрочном корпусе с защитой от попадания пыли и влаги IP44 / IP54 / IP65.

Необходимо помнить, что для определенных типов технических помещений может потребоваться аварийное освещение безопасности. Аварийное освещение зон повышенной опасности предусматривается в помещениях, где выполняются производственные работы, процессы, операции, и где внезапное отключение освещения может быть опасным для жизни и здоровья людей. Такие помещения называются зонами повышенной опасности. Для зон повышенной опасности предусмотрены отдельные требования к аварийному эвакуационному освещению.

ПОДЗЕМНЫЕ ПАРКОВКИ

Для проектирования аварийного освещения автомобильных парковок необходимо учитывать условия эксплуатации, которые связаны не только с наличием влаги и запыленности в помещениях, но и с температурными факторами.

Если помещения автомобильной парковки являются неотапливаемыми и эксплуатируются в условиях низких температур - рекомендуется использовать следующие решения:
     - автономные светильники с подогревом аккумуляторов;
     - автономные светильники на суперконденсаторах;
     - светильники без аккумуляторов для центральной аккумуляторной батареи.

С учетом факторов влажности и запыленности на парковках могут применяться светильники и эвакуационные указатели с защитой IP44 - IP65.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ И ПРИМЕНЕНИЮ

Тип проекта

Большие и средние проекты

Средние и небольшие проекты

Стандартные проекты

Требования и характеристики проекта

Более 200 светильников на объекте. Высокие требованиями к архитектуре и дизайну. Низкая стоимость владения. Системы аварийного освещения с центральной батареей.

До 200 светильников на объекте. Оригинальные дизайнерские решения. Автономные светильники с аккумуляторами.

Средние и небольшие проекты. Ограниченный бюджет. Стандартные, функциональные решения. Автономные светильники с аккумуляторами.

Коридоры и проходы

Светильники централизованного типа с оптикой для коридоров.

Светильники с оптикой для коридоров

Светильники с оптикой для коридоров; Светильники универсального применения или без оптики.

Open Space

Светильники централизованного типа для антипанического освещения открытых пространств.

Светильники антипанического освещения для открытых пространств

Светильники антипанического освещения для открытых пространств; Светильники универсального применения или без оптики.

Кабинеты и переговорные



Дизайнерские светильники централизованного типа.

Светильники для дизайна коммерческих интерьеров.

Стандартные светильники универсального применения или без оптики.

Атриумы, холлы, конференц-залы

Светильники централизованного типа для высоких потолков. Дизайнерские светильники для коммерческих интерьеров.

Светильники для высоких потолков. Дизайнерские светильники для интерьеров.

Светильники для высоких потолков. Стандартные светильники универсального применения или без оптики.

Технические помещения, серверные, диспетчерские



Светильники централизованного типа с защитой IP44 / IP54 / IP65



Светильники с защитой
IP44 / IP54 / IP65

Светильники с защитой
IP44 / IP54 / IP65

Подземные парковки

Светильники централизованного типа с защитой IP44-IP65 с учетом факторов влажности и пылевыделения.

Светильники с защитой IP44-IP65. Для помещений с низкими температурами предусмотреть опцию для подогрева аккумуляторов. Светильники на суперконденсаторах.

Светильники с защитой IP44-IP65. Для помещений с низкими температурами включить опцию для подогрева аккумуляторов.



По всем интересующим вопросам звоните по телефону или отправляйте запрос почтой.

Тел: +7 (495) 740-28-29
e-mail: info@exit-svet.ru
